1、什么是芯片可靠性



可靠性的定義：產品在規定的條件下和規定的時間內，完成規定功能的能力。

因此出現功能故障或超出預期的性能退化都可以認為是出現了可靠性問題。為了理解不同時期器件失效發生的物理機理，可靠性工程中引入著名的“浴盆曲線”概念。

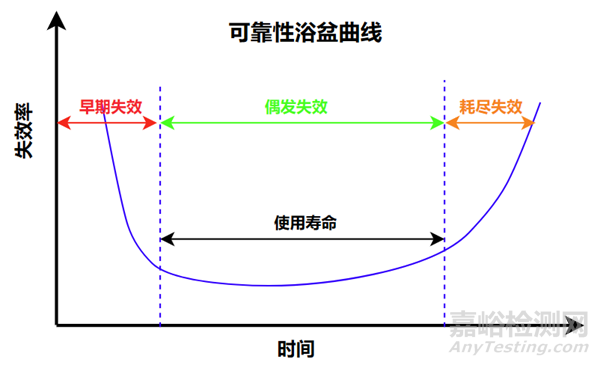

圖1芯片失效浴盆曲線



可靠性浴盆曲線反應了失效的一般規律。用車輛的使用情況來類比，車輛在使用的不同階段也會表現出類似的失效規律。



早期階段（磨合期）：在車輛剛出廠并開始使用的初期，可能會遇到一些生產 缺陷或裝配問題，例如發動機或變速箱故障。這些問題對應了芯片在使用初期由于器件生產的嚴重缺陷而導致的高失效率。



中期階段（正常使用期）：一旦車輛經過了磨合期并進行了必要的初期維護，就進入了一個相對穩定和可靠的使用階段。在這一階段，車輛一般只有偶發性的失效，例如輪胎扎釘，需要進行常規的保養和維修。這對應了芯片的使用中期，只有偶發性失效，這也是芯片的主要使用壽命期。

晚期階段（老化退役期）：隨著車輛逐漸老化，關鍵部件開始出現磨損和老化，如發動機效率降低、零部件腐蝕等，失效率顯著上升。這對應了芯片在使用晚期由于器件的正常退化而導致的高失效率。

通過類比，無論是車輛還是芯片，其壽命周期都可以分為早期、高失效率的磨合期；中期、低失效率的穩定期；以及晚期、高失效率的退役期。物理規律決定了老化失效無法避免，因此剔除早期的生產缺陷，盡量避免中期偶發性失效的影響，延長穩定期，使“浴盆變大”，是可靠性設計的主要目標。



2、芯片可靠性設計的意義



談到可靠性的設計，需要先給大家介紹一個在安全領域的重要經驗法則--海因里希法則（Heinrich's Law），該法則是關于工業生產安全乃至廣泛行業安全管理的一個重要原理，由美國保險公司工程師赫伯特·威廉·海因里希提出。它強調了事故預防的重要性，指出在每一次嚴重事故背后，通常存在著一系列的輕微事故、未遂先兆和安全隱患的累積。具體來說，海因里希法則的內容可以概括為：



每一起嚴重的工業事故背后，平均有29起輕微事故；



每29起輕微事故背后，平均有300起未遂事件；



每300起未遂事件背后，平均有數百個安全隱患。

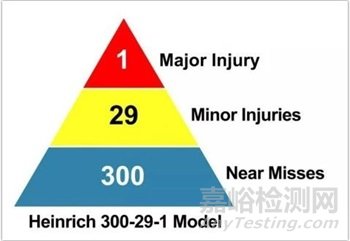

圖2海因里希法則



這個比例并非絕對固定的數字，而是用來形象地傳達一個概念，即事故的發生不是孤立的，而是眾多不安全因素累積的結果。在安全管理中，通過識別并解決這些小事故、未遂先兆和隱患，可以有效防止嚴重事故的發生。

“海因里希法則”強調：在管理和控制層面，任何一個問題只要被發現，其解決所需的成本將隨時間推移而不斷增加，因此應在問題發生時及時解決，以降低成本和風險。具體到芯片領域，從芯片設計到制造、封裝、測試、量產，越到芯片制造的后期階段，發現問題和解決問題的成本就越高，不僅消耗大量的人力，物力和時間，甚至付出企業無法承受的代價。

因此，“可靠性是設計出來的，不是測試出來的”是高可靠芯片設計的重要理念。要交付滿足高可靠性需求的芯片產品，必須要在設計之初就對芯片的可靠性加以考慮，并且將這一理念貫徹到制造工藝，系統架構，電路實現，仿真驗證，封裝選型以及量產測試的各個環節之中，而要實現這一點，需要我們對芯片的失效機制有充分的了解。



3、芯片的失效機制



通常情況下，一個完整的芯片產品是由實現核心功能的裸片(DIE)和提供物理保護及電氣接口的封裝兩大部分組成，這兩部分出現的可靠性問題都會導致芯片失效。



1、封裝可靠性問題

封裝是將DIE固定在一個載體上，通過金屬線（引線鍵合）或其他先進技術（如Flip Chip）連接到外部的引腳或焊球，最后整個結構被包裹在塑料、陶瓷等保護材料中，便于運輸和安裝。封裝的主要目的是保護脆弱的芯片DIE免受物理損傷、潮濕、靜電和腐蝕等環境因素的影響，同時也要考慮散熱性能、信號完整性以及適應不同的應用需求。封裝的可靠性涉及多個方面，包括但不限于以下幾點。



1）貼片的可靠性(Die Bond Reliability)問題

無論封裝形式如何，在芯片封裝的過程中通常需要將DIE固定到載體上，這一步驟為貼片。貼片的材料和工藝有很多種，而DIE以及貼片材料由于各自不同的材料特性，在工作條件下可能出現問題，導致芯片失效。



2）引線鍵合的可靠性(Wire Bond Reliability)問題

引線鍵合是封裝中的常用方式，用來連接DIE表面電極到封裝引腳。電極和引線間的結合處可能由于熱應力的原因?qū)е骆I合面出現疲勞而引起芯片失效。

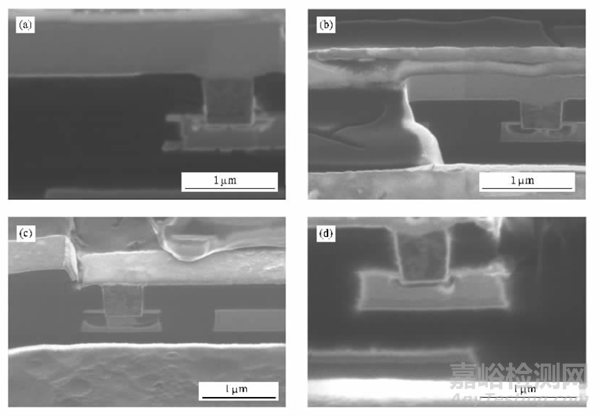

圖3不同溫度下CU互連樣品橫截面應力誘生空洞失效FIB照片

a）150℃，b）200℃，c）250℃，d）300℃



3）水汽引發的可靠性問題

封裝中的有機物高分子材料的特點是多孔性和親水性，很容易在潮濕環境中吸附水分，封裝內部的濕氣會帶來例如短路、分層以及高溫下產生蒸汽而造成的"爆米花"失效等風險。



4）熱應力引發的鈍化層破裂

DIE表面通常會覆蓋一層或多層致密的鈍化層以防止?jié)駳饣蛞苿与x子等侵入DIE內部導致電性能失效。由于材料不同的熱膨脹系數，在芯片工作的過程中由于溫度的變化而產生的熱應力可能引起鈍化層發生斷裂，進而導致芯片電性能失效。



封裝可靠性問題還有很多，為了評估和保證封裝可靠性，通常會進行一系列的試驗，例如溫度循環試驗(Thermal Cycling)、高溫存儲試驗(High Temperature Storage)等。通過這些測試，工程師可以驗證封裝設計的有效性，并針對發現的問題進行優化。



2、DIE內可靠性問題

這里主要介紹器件和金屬互連線的可靠性問題，常見的失效機制有：TDDB、HCI、NBTI、EM等。



1）TDDB（Time Dependent Dielectric Breakdown，經時介質擊穿）

TDDB是時間依賴型的介質擊穿，是指絕緣介質材料（如MOS管的柵氧）在電場作用下產生缺陷，缺陷經過長時間的累積最終導致介質擊穿的現象。TDDB會導致介質層短路，影響電路的功能進而造成芯片失效。



TDDB主要跟電壓和溫度相關，高壓高溫會更快地導致TDDB發生。在CMOS工藝中，影響TDDB的電壓主要是Vgs/Vgd/Vgb，高壓設計需要關注TDDB失效風險。



2）HCI(Hot Carrier Injection, 熱載流子注入)

熱載流子是指在半導體器件中，由于強電場作用或光激發等原因，獲得了比熱平衡狀態更高動能的電子或空穴。MOS管溝道中的熱載流子能直接注入或通過隧穿效應進入MOS管的柵氧化層，使MOS管的閾值電壓Vth，跨導gm等參數發生漂移或退化的現象就是HCI效應。



MOS器件中的熱載流子主要有溝道熱載流子、襯底熱載流子、漏雪崩熱載流子、二次產生熱電子，這些熱載流子引發HCI效應的機理不同，會產生不同的退化特性，比如有些工藝的MOS管在低溫下更容易退化，比如MOS管導通時存在HCI效應，關斷時也可能存在HCI效應。



影響MOS管HCI效應的電壓主要是Vgs和Vds。比如工藝中看到的18ud12類型的管子，說明該MOS柵氧耐壓是1.8V，Vds的耐壓是1.2V，該MOS管比普通管的溝道長度小，相同電壓條件下HCI效應更明顯，退化更快，為了保持一定的使用壽命，該MOS需要在更低的Vds電壓下使用。



3）NBTI(Negative Bias Temperature Instability, 負偏壓溫度不穩定)

NBTI主要在PMOS中發生，是指在高溫下對PMOS柵氧進行負向偏壓，柵氧化層上的界面電荷陷阱被激活并捕獲了空穴，這些空穴的累積導致PMOS管閾值電壓負向漂移的現象。



NBTI過程是可逆的，當器件回到室溫或柵極電壓變?yōu)檎珪r(shí)，NBTI可以部分恢復，但長時間的NBTI會導致永久性的性能退化。



4）EM(Electro-Migration, 電遷移)

EM是指在通電導體中，由于電流和溫度的作用，電子的移動與金屬離子產生碰撞，導致金屬離子移位的現象。金屬原子沿電子流方向遷移時，會在原有位置上形成空洞，同時在連接處容易形成金屬原子堆積出現丘狀突起，前者容易導致斷路，后者容易引起相鄰金屬線間的短路。

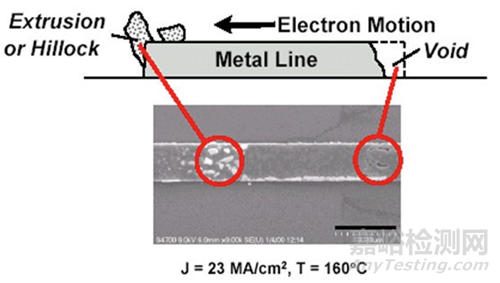

圖4 EM失效



電遷移是一種微觀現象，電遷移不明顯時主要表現為一定的電阻增加，電路特性上不容易表現出來，芯片的可靠性驗證較難覆蓋到，需要在設計中考慮充分。



設計中，電遷移的影響通?？梢酝ㄟ^電流密度來判斷，電流密度大的地方電遷移特性會更明顯，例如根據電流大小來確定互連金屬線的寬度，再比如模擬射頻電路中會碰到要求至少兩個孔或單長孔，也是基于電遷移的考慮。



器件和金屬互連線失效機制還有很多（如SM、BJT管可靠性等），每種失效都有一定的模型進行擬合，可以加強對失效機制的理解。在電路設計中，將這些特性考慮進去，提高電路的魯棒性，增強電路的可靠性。
