您當(dāng)前的位置：檢測(cè)資訊 > 科研開發(fā)
嘉峪檢測(cè)網(wǎng) 2024-10-09 20:17
摘 要： 建立電感耦合等離子體發(fā)射光譜快速自動(dòng)曲線校正技術(shù)（FACT）測(cè)定鈾釓氧化物中微量金屬雜質(zhì)元素的分析方法。通過對(duì)分析物譜線、干擾物譜線以及空白譜線的分析，選擇元素最佳分析線，利用譜線校正扣減干擾物譜線，實(shí)現(xiàn)在高含量釓基體條件下對(duì)目標(biāo)元素分析線進(jìn)行干擾校正，準(zhǔn)確測(cè)定元素含量。樣品用硝酸溶解后，以磷酸三丁酯萃淋樹脂作為固定相，3 mol/L硝酸溶液為流動(dòng)相將鈾分離。采用標(biāo)準(zhǔn)曲線法，利用FACT模型校正釓基體干擾，準(zhǔn)確測(cè)量溶液中目標(biāo)元素的含量。對(duì)FACT模型的有效性進(jìn)行了考察和驗(yàn)證，確定目標(biāo)元素的測(cè)量范圍，元素加標(biāo)回收率為84%～109%，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差為0.56%~7.07%（n=6）。該方法可用于含釓鈾氧化物中微量金屬雜質(zhì)的檢測(cè)。
關(guān)鍵詞： 自動(dòng)曲線校正技術(shù)； 鈾釓氧化物； 金屬雜質(zhì)
近年來，核電在中國(guó)得到迅速的發(fā)展，核燃料的需求也在逐年增長(zhǎng)?，F(xiàn)在國(guó)內(nèi)大多數(shù)核電站為壓水堆核電站，用到的燃料均是二氧化鈾陶瓷芯塊。其中，含釓二氧化鈾芯塊制作的可燃毒物元件，具有提高核燃料的利用率，改善堆芯功率分布，加深燃耗，降低核燃料循環(huán)成本等優(yōu)點(diǎn)，被廣泛應(yīng)用于核燃料組件中。為了使組件在核電站堆芯中安全穩(wěn)定運(yùn)行，含釓二氧化鈾中雜質(zhì)元素的質(zhì)量指標(biāo)有嚴(yán)格的要求，因此含釓二氧化鈾中雜質(zhì)的準(zhǔn)確測(cè)量非常重要。
目前鈾化合物中雜質(zhì)檢測(cè)的方法有電感耦合等離子體發(fā)射光譜(ICP-AES)法[1?2]、電感耦合等離子體質(zhì)譜法[3?5]、電感耦合等離子體光譜-質(zhì)譜法[6]、X射線熒光光譜法[7]等。被分析元素的光譜譜線和干擾物的譜線交疊，導(dǎo)致該波長(zhǎng)下的譜線形狀不對(duì)稱、譜線強(qiáng)度增大或減小，數(shù)據(jù)失去可靠性。在有干擾的情況下，對(duì)應(yīng)的檢測(cè)的方法也有許多，如通過儀器譜線庫選擇干擾小的譜線對(duì)分析元素進(jìn)行分析；用萃取分離ICP-AES法測(cè)定含鉿鈾中微量雜質(zhì)元素[8]，測(cè)定鈾鋯合金中鈣、鋰、鎂、鈉[9]，采用基體匹配的方法，測(cè)定鈾鋯鈮混合材料中12種雜質(zhì)元素[10]。也有采用圖譜擬合的方式進(jìn)行釓鈾氧化物中的雜質(zhì)[11]，采用電感耦合等離子體質(zhì)譜法測(cè)定二氧化鈾-氧化鈹芯塊中28種雜質(zhì)元素[12]。美國(guó)ASTM C1517—2016含釓二氧化鈾中微量金屬雜質(zhì)的檢測(cè)采用的是直流電弧發(fā)射光譜法，在國(guó)內(nèi)目前無相應(yīng)國(guó)家標(biāo)準(zhǔn)，只有一個(gè)鈾行業(yè)標(biāo)準(zhǔn)—EJ/T1212.4—2008 《燒結(jié)氧化釓-二氧化鈾芯塊分析方法 第4部分：微量雜質(zhì)元素的測(cè)定-ICP-AES多元圖譜擬合法》。
分析鈾合金中微量金屬雜質(zhì)，存在干擾元素時(shí)，分離不同的干擾元素需要使用不同的試劑[13]，操作難度較大，往往在許多情況下，干擾物和分析物無法實(shí)現(xiàn)分離，這種方法的使用范圍受限；采用基體匹配法將含量高的基體元素配入標(biāo)準(zhǔn)溶液中，需要準(zhǔn)確配制基體元素的含量，不同含量基體需要配制不同標(biāo)準(zhǔn)以消除干擾物的影響。相比分離干擾元素和基體匹配法，通過譜圖扣除干擾這種方法簡(jiǎn)化樣品處理步驟，解決許多元素?zé)o法測(cè)量的難題。對(duì)于鈾釓氧化物中金屬雜質(zhì)的檢測(cè)，常量的鈾和釓對(duì)于微量元素的檢測(cè)干擾很大，使用CL-TBP可以分離鈾基體，但是釓卻無法分離。快速自動(dòng)曲線擬合技術(shù)（FACT）是由安捷倫科技有限公司提供的一種軟件校正技術(shù)，用來校正譜線重疊引起的光譜干擾[14?15]。筆者建立了一種FACT校正方法用于準(zhǔn)確測(cè)量含釓鈾氧化物中微量金屬雜質(zhì)元素的方法，消除光譜干擾和基體干擾，減輕日常分析操作難度。
1、 實(shí)驗(yàn)部分
1.1 主要儀器與試劑
電感耦合等離子發(fā)射光譜儀：Agilent 5110VDV型，美國(guó)安捷倫科技有限公司。
電子天平：XS204型，感量為0.1 mg，梅特勒托利多科技（中國(guó)）有限公司。
溫控加熱板：HT-200型，廣州格丹納儀器有限公司。
色層柱：石英材質(zhì)，內(nèi)徑為8 mm，高為150 mm，頂部帶一個(gè)20 mL儲(chǔ)液槽，山東化工研究院玻璃儀器技術(shù)服務(wù)部。
單元素標(biāo)準(zhǔn)溶液：鈷、錳、鉻、鎳、鐵的質(zhì)量濃度均為1 000 mg/L，標(biāo)準(zhǔn)物質(zhì)編號(hào)分別為GBW (E)080139、GBW (E)080137、GBW (E)080313、GBW (E)080318、GBW (E)080315，核工業(yè)北京化工冶金研究院。
釓標(biāo)準(zhǔn)溶液：質(zhì)量濃度為1 000 mg/L，標(biāo)準(zhǔn)物質(zhì)編號(hào)為GSB G 62053-90(6401)，中國(guó)鋼鐵研究總院。
Gd2O3粉末：質(zhì)量分?jǐn)?shù)為99.99%，益陽鴻源稀土有限公司。
鈾釓氧化物樣品：自制。
CL-TBP樹脂：粒徑為0.125～0.193 mm，TBP質(zhì)量分?jǐn)?shù)約60%，常州大學(xué)。
硝酸：優(yōu)級(jí)純，成都市科隆化學(xué)品有限公司。
實(shí)驗(yàn)用水：去離子水，電導(dǎo)率（25 ℃）不大于0.1 mS/m。
1.2 系列混合標(biāo)準(zhǔn)工作溶液配制
分別取鈷、錳、鉻、鎳、鐵單元素標(biāo)準(zhǔn)溶液適量，用3 mol/L硝酸溶液逐級(jí)稀釋定容至100 mL容量瓶中，制成系列混合標(biāo)準(zhǔn)工作溶液，各元素質(zhì)量濃度均分別為0、0.1、1、10 µg/mL，溶液編號(hào)分別為N0、N1、N2、N3。
1.3 萃取色層柱的制備
CL-TBP樹脂先用去離子水浸泡至少24 h，濕法裝入色層柱（上、下均用脫脂棉填塞），樹脂床高130～140 mm，控制淋洗流量為0.5～1.0 mL/min，分離前用3 mol/L硝酸溶液平衡，分離后用去離子水解吸柱上吸附的鈾，解吸完后萃取色層柱浸泡在去離子水中。
1.4 儀器工作條件
射頻功率：1.2 kW；等離子體氣流量：12.0 L/min；輔助氣流量：1.00 L/min；霧化氣流量：0.70 L/min；進(jìn)樣速度：12 r/min（勾選快泵）；提升延時(shí)：8 s；讀取時(shí)間：5 s；穩(wěn)定時(shí)間：22 s；觀察方式：軸向觀察；元素分析波長(zhǎng)：鉻267.716 nm、鈷228.615 nm、鎳231.604 nm、鐵259.939 nm、錳257.610 nm。
1.5 實(shí)驗(yàn)方法
1.5.1 樣品處理
稱取鈾釓氧化物樣品0.2 g（精確至0.1 mg）于25 mL石英燒杯中，加入2 mL濃硝酸，在電熱板上低溫溶解后，加熱蒸干，樣品顏色變?yōu)殚偌t色，加入2 mL 3 mol/L硝酸溶液溶解，得樣品預(yù)處理溶液。隨樣品制備試劑空白。
將待樣品預(yù)處理溶液和試劑空白倒入萃取色層柱后，用3 mol/L硝酸溶液 6 mL分3次淋洗色層柱，棄去前2 mL流出液，收集后6 mL流出液為樣品溶液和樣品空白。
1.5.2 樣品測(cè)量和結(jié)果計(jì)算
將系列混合標(biāo)準(zhǔn)工作溶液N0～N3、樣品空白溶液和樣品溶液按照所建方法依次進(jìn)行測(cè)定，得到目標(biāo)元素的含量，按式（1）計(jì)算樣品中目標(biāo)元素的質(zhì)量分?jǐn)?shù)wi：
(1)
式中：wi—樣品溶液中元素i的質(zhì)量分?jǐn)?shù)，µg/g；
ρi1—樣品溶液中元素i的質(zhì)量濃度，µg/mL；
ρi0—試劑空白中元素i的質(zhì)量濃度，µg/mL；
V—樣品溶液體積，mL；
m—鈾釓氧化物樣品質(zhì)量，g。
1.6 FACT模型的建立
FACT法是一個(gè)基于純組分（待測(cè)元素、空白和干擾元素）光譜的校正方法，在測(cè)量過程中，對(duì)分析物、空白和干擾物的譜線進(jìn)行定義，然后利用軟件自動(dòng)對(duì)干擾物譜線進(jìn)行校正。
首先分別準(zhǔn)備樣品溶液、釓單元素標(biāo)準(zhǔn)溶液（1 000 mg/L）、空白溶液以及系列混合標(biāo)準(zhǔn)工作溶液。分別測(cè)定標(biāo)準(zhǔn)溶液0、0.1、1、10 µg/mL和釓單元素標(biāo)準(zhǔn)溶液。
測(cè)定完成后，對(duì)目標(biāo)元素選擇背景校正類型為“FACT”，在FACT模型窗口中選擇0 µg/mL的溶液作為空白，釓單元素標(biāo)準(zhǔn)溶液作為干擾物，分析物選擇10 µg/mL混合標(biāo)準(zhǔn)工作溶液，并將編輯好的模型保存到庫中，以便以后調(diào)用，保存方法。
2、 結(jié)果與討論
2.1 樣品處理優(yōu)化
為了確定目標(biāo)元素在淋洗過程中被完全收集，首先對(duì)樣品溶液的接收體積進(jìn)行了實(shí)驗(yàn)。稱取樣品3個(gè)，分別加入N1、N2、N3號(hào)標(biāo)準(zhǔn)溶液各 6 mL，然后進(jìn)行樣品處理，待樣品預(yù)處理溶液轉(zhuǎn)移到萃取色層柱后，用3 mol/L硝酸溶液10 mL分5次淋洗萃取色層柱，每次收集2 mL，共收集6份樣品溶液進(jìn)行測(cè)量，利用測(cè)定數(shù)據(jù)繪制淋洗曲線。以鐵元素為例，元素的淋洗曲線如圖1所示。
圖1 不同濃度下鐵元素淋洗曲線
Fig. 1 Elution curves for different concentrations of Fe element
由圖1可知，前2 mL的淋洗液測(cè)量值和空白測(cè)量值相同，說明在前2 mL中目標(biāo)元素未流出，在2~4 mL時(shí)中低、中、高濃度的鐵濃度均為最大，說明元素在2~4 mL開始集中流出，濃度達(dá)到最大。在8 mL后溶液中元素含量基本和空白值相同，說明在2~8 mL基本全部流出，因此選擇棄去最初的2 mL，收集后面6 mL進(jìn)行試驗(yàn)。
通過文獻(xiàn)[16]可知，在淋洗過程中硝酸濃度對(duì)鈾的吸附率有較大影響，當(dāng)硝酸濃度大于3 mol/L，CL-TBP樹脂對(duì)鈾的吸附率沒有變化，且在3 mol/L硝酸中，釓能穩(wěn)定存在，不會(huì)對(duì)鈾的分離和其他元素流出造成影響，綜合考慮酸基體效應(yīng)和鹽效應(yīng)，最終選擇硝酸淋洗液濃度為3 mol/L。
2.2 儀器工作條件優(yōu)化
選擇多條譜線，通過鈾氧化物加標(biāo)回收試驗(yàn)以及譜線庫提供的干擾譜線數(shù)據(jù)，結(jié)合在生產(chǎn)中可能存在的雜質(zhì)元素干擾，選擇測(cè)量結(jié)果準(zhǔn)確、靈敏度高且干擾較小的譜線，最終確定各元素分析譜線：鉻267.716 nm、鈷228.615 nm、鎳231.604 nm、鐵259.939 nm、錳257.610 nm。
等離子體發(fā)射光譜中RF功率和霧化氣流量?jī)蓚€(gè)儀器參數(shù)對(duì)儀器測(cè)定靈敏度有較大影響，在樣品測(cè)定過程中，提升延時(shí)、穩(wěn)定時(shí)間和讀取時(shí)間是非常重要的參數(shù)，可使測(cè)定的信號(hào)強(qiáng)度讀數(shù)穩(wěn)定。以1 μg/mL的錳元素溶液為例，分別考察并優(yōu)化上述各參數(shù)。
（1）對(duì)RF功率進(jìn)行考察。不同RF功率下錳元素信號(hào)強(qiáng)度和信噪比分別見圖2、圖3。
圖2 不同RF功率下錳元素信號(hào)強(qiáng)度
Fig. 2 Effect of different RF power on Mn element’s signal intensity
圖3 不同RF功率下錳元素信噪比
Fig. 3 The signal to noise ratio of Mn element in different RF power
由圖2、圖3可知，元素的譜線強(qiáng)度隨著功率的增加而增加；元素的信噪比隨著功率的增加而增加，在0.8 kW時(shí)達(dá)到最大，隨后隨著功率的增大，信噪比降低。功率過低，影響待測(cè)元素的激發(fā)；功率過大，背景信號(hào)強(qiáng)度也增大，能源消耗大，同時(shí)也容易燒掉炬管。綜合考慮元素激發(fā)和信噪比因素，選擇RF功率為1.2 kW。
（2）對(duì)霧化氣流量進(jìn)行考察。不同霧化氣流量下錳元素信號(hào)強(qiáng)度見圖4。
圖4 不同霧化氣流量下錳元素信號(hào)強(qiáng)度
Fig. 4 Effect of nebulizer gas flow on Mn element’s signal intensity
由圖4可知，錳元素的信號(hào)強(qiáng)度隨著霧化氣流量的增加而增加，在流量為0.7 L/min時(shí)達(dá)到最大，隨后信號(hào)強(qiáng)度隨著霧化氣流量的增加而降低，因此選擇霧化氣流量為0.7 L/min。
（3）對(duì)提升延時(shí)進(jìn)行考察。不同提升延時(shí)下錳元素信號(hào)強(qiáng)度見圖5。
圖5 不同提升延時(shí)下錳元素信號(hào)強(qiáng)度
Fig. 5 Effect of sample delay on Mn element’s signal intensity
由圖5可知，信號(hào)強(qiáng)度隨著提升延時(shí)的增加而快速增加，在5 s后緩慢增加趨于穩(wěn)定，因此可知，5秒后能保證大部分溶液到達(dá)等離子體，得到激發(fā)，最終選擇8 s作為提升延時(shí)的最優(yōu)時(shí)間。
（4）對(duì)穩(wěn)定時(shí)間進(jìn)行考察。不同穩(wěn)定時(shí)間下錳元素信號(hào)強(qiáng)度見圖6。
圖6 不同穩(wěn)定時(shí)間下錳元素信號(hào)強(qiáng)度
Fig. 6 Effect of stabilization time on Mn element’s signal intensity
由圖6可知，信號(hào)強(qiáng)度隨著穩(wěn)定時(shí)間的增加而呈線性增加，在20 s后增加緩慢達(dá)趨于穩(wěn)定，因此后續(xù)實(shí)驗(yàn)選擇的穩(wěn)定時(shí)間為22 s。
（5）對(duì)讀取時(shí)間進(jìn)行考察。不同讀取時(shí)間下錳元素信號(hào)強(qiáng)度見圖7。
圖7 不同讀取時(shí)間下錳元素信號(hào)強(qiáng)度
Fig. 7 Effect of reading time on Mn element’s signal intensity
由圖7可知，信號(hào)強(qiáng)度隨著讀取時(shí)間的增加而增加，在5 s時(shí)達(dá)到最大，后增加緩慢達(dá)趨于穩(wěn)定，因此選擇的讀取時(shí)間為5 s。
2.3 標(biāo)準(zhǔn)曲線與校準(zhǔn)曲線
稱取鈾釓氧化物樣品4份，分別加入系列混合標(biāo)準(zhǔn)工作溶液N0~N3各6 mL，進(jìn)行樣品處理后測(cè)定，繪制校準(zhǔn)曲線。對(duì)配制的系列混合標(biāo)準(zhǔn)工作溶液進(jìn)行測(cè)定，繪制標(biāo)準(zhǔn)曲線。通過計(jì)算回歸方差、斜率和截距對(duì)標(biāo)準(zhǔn)工作曲線和校準(zhǔn)曲線的差異性進(jìn)行考察，結(jié)果數(shù)據(jù)見表1。由表1可知，標(biāo)準(zhǔn)曲線和校準(zhǔn)曲線在顯著水平ɑ=0.05時(shí)，無顯著性差異，因此在實(shí)際生產(chǎn)中可以用標(biāo)準(zhǔn)曲線代替校準(zhǔn)曲線。

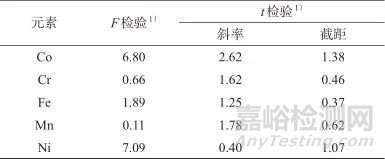

表1 標(biāo)準(zhǔn)曲線和校準(zhǔn)曲線差異性比較
Tab. 1 Difference comparison of standard curves and working curves
注：1）表示當(dāng)ɑ=0.05時(shí)，F(xiàn)檢驗(yàn)臨界值為19.00，t檢驗(yàn)臨界值為2.78。
2.4 樣品加標(biāo)回收試驗(yàn)
稱取目標(biāo)元素含量較低的非釓樣品3組，分別加入釓單標(biāo)溶液6 mL，模擬生產(chǎn)中含釓樣品，之后分別加入系列混合標(biāo)準(zhǔn)工作溶液N0~N3各6 mL，按照1.5.1方法進(jìn)行樣品處理并進(jìn)行6次平行測(cè)定，試驗(yàn)結(jié)果見表2。

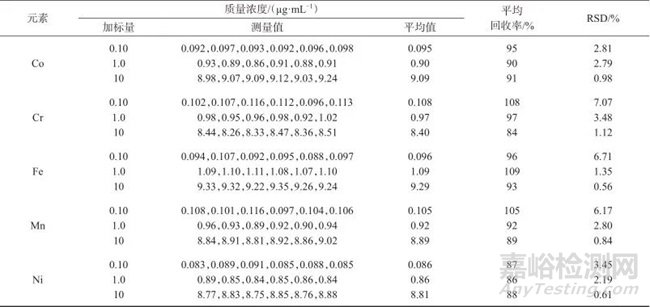

表2 樣品加標(biāo)回收試驗(yàn)結(jié)果
Tab. 2 Results of spiked recoveries and precision test
由表2可知，各元素加標(biāo)的平均回收率為84%~109%，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差為0.56%~7.07%，說明方法具有較高的準(zhǔn)確度和良好的精密度。
2.5 方法檢出限
稱取目標(biāo)元素含量較低的含釓樣品6個(gè)作為空白樣品，按照1.5.1方法樣品處理后，在1.4儀器工作條件下進(jìn)行測(cè)定。根據(jù)6次空白樣品的標(biāo)準(zhǔn)偏差計(jì)算目標(biāo)元素的方法檢出限，試驗(yàn)結(jié)果見表3。

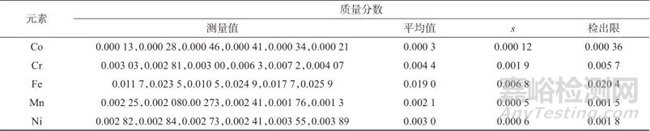

表3 各元素方法檢出限
Tab. 3 Detection limits of different elements ( µg/g )
2.6 FACT模型與MSF模型比較
為了進(jìn)一步說明FACT模型能夠有效對(duì)基體干擾進(jìn)行校正，把FACT模型與MSF模型進(jìn)行了比較。選擇加標(biāo)的含釓溶液進(jìn)行測(cè)定，測(cè)量數(shù)據(jù)通過方差檢驗(yàn)和平均值檢驗(yàn)進(jìn)行比較，結(jié)果見表4。由表4可知，方差檢驗(yàn)和平均值檢驗(yàn)均小于臨界值，說明兩種方法測(cè)量數(shù)據(jù)無顯著性差異，說明FACT模型能有效扣除高基體元素的干擾，對(duì)微量金屬元素進(jìn)行準(zhǔn)確測(cè)量。

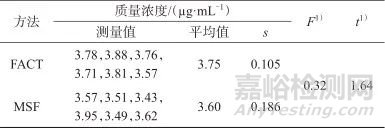

表4 FACT和MSF中Mn元素測(cè)量結(jié)果比較
Tab. 4 Results comparison of FACT and MSF
注：1）表示當(dāng)ɑ=0.05時(shí)，F(xiàn)檢驗(yàn)臨界值為5.05，t檢驗(yàn)臨界值為2.23。
3、 結(jié)語
采用ICP-AES快速自動(dòng)曲線校正技術(shù)測(cè)定含釓溶液中Co、Cr、Fe、Mn和Ni元素，通過對(duì)校準(zhǔn)曲線和標(biāo)準(zhǔn)曲線的差異性比較，得出校準(zhǔn)曲線和標(biāo)準(zhǔn)曲線在置信度為95%時(shí)無顯著性差異。通過加標(biāo)回收試驗(yàn)，其回收率為84%～109%，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差為0.56%~7.07%，說明該方法具備良好的準(zhǔn)確性和重復(fù)性，適用于分析高含量基體中微量金屬元素。該方法具備分析速度快、準(zhǔn)確度高、穩(wěn)定性好等優(yōu)點(diǎn)，可解決生產(chǎn)中目標(biāo)元素有干擾、難分離、測(cè)不準(zhǔn)的難題，用標(biāo)準(zhǔn)曲線代替校準(zhǔn)曲線進(jìn)行樣品測(cè)定，為樣品處理節(jié)約了大量時(shí)間。
參考文獻(xiàn)：
1 陳嵐，徐鴻，邵燕.電感耦合等離子體原子發(fā)射光譜法測(cè)定鈾氧化物種微量堿金屬元素［J］.核化學(xué)與放射化學(xué)，2020，42（5）：383.
CHEN Lan， XU Hong， SHAO Yan. Determination of trace alkali metal elements in uranium oxide by inductively plasma atomic emission spectrometry［J］. Journal of Nuclear and Radiochemistry， 2020，42（5）：383.
2 初泉麗，曹淑琴，周志全.鈾及其化合物中雜質(zhì)元素的分析方法綜述［J］.鈾礦冶，2009，28（1）：38.
CHU Quanli， CAO Shuqin， ZHOU Zhiquan. Analytical methods of trace impurities in uranium and its compounds and their application［J］. Uranium Mining and Metallurgy，2009， 28（1）：38.
3 賈雷，左修源.四酸密閉消解-電感耦合等離子體質(zhì)譜（ICP-MS）法測(cè)定鈾礦中的錸和鈧［J］.中國(guó)無機(jī)分析化學(xué)，2023，13（5）：469.
JIA Lei， ZUO Xiuyuan. Determination of rhenium and scandium in uranium ores by tetraacid confinement ablation-inductively coupled plasma mass spectrometry（ICP-MS）［J］.Chinese Journal of Inorganic Analytical Chemistry，2023，13（5）：469.
4 朱留超， 王同興， 趙永剛，等. 戊基磷酸二戊酯萃取色層分離-電感耦合等離子體質(zhì)譜法測(cè)定鈾產(chǎn)品中9種雜質(zhì)元素［J］. 巖礦測(cè)試， 2015， 34（4）：414.
ZHU Liuchao， WANG Tongxing， ZHAO Yonggang， et al. Determination of nine impurities in uranium products by inductively coupled plasma-mass spectrometry after UTEVA extraction chromatographic separation［J］. Rock and Mineral Analysis， 2015， 34（4）：414.
5 YOU Yini， WEN Tingbu， KE Xiong， et al. Trace impurity analysis in uranium materials by rapid separation and ICP-MS/MS measurement with matrix matched external calibration［J］. microchemical journal， 2021， 169：106 615.
6 付琳，王玉學(xué)，魏代東，等.電感耦合等離子體光譜-質(zhì)譜法聯(lián)合測(cè)定鈾化合物粉末中20種雜質(zhì)元素［J］.化學(xué)分析計(jì)量，2022（8）：17.
FU Lin， WANG Yuxue， WEI Daidong， et al. Determination of 20 impurities elements in uranium compounds by inductively coupled plasma spectroscopy and mass spectrometry［J］. Chemical Analysis and Meterage， 2022（8）：17.
7 袁翠宏，王枝梅，楊永明，等. X射線熒光光譜法測(cè)定鈾鉬合金中鉬［J］.化學(xué)分析計(jì)量，2022，31（3）：65.
YUAN Cuihong，WANG Zhimei，YANG Yongming，et al. Determination of molybdenum in uranium molybdenum alloy by X-ray fluorescence spectrometry［J］. Chemical Analysis and Meterage，2022，31（3）：65.
8 劉勇，王懷勝，沈嵐，等.萃取分離ICP-AES法測(cè)定含鉿鈾中微量雜質(zhì)元素［J］.分析試驗(yàn)室， 2002（1）：55.
LIU Yong， WANG Huaisheng， SHEN Lan， et al. Determination of impurity elements in U samples containing Hf by ICP-AES［J］. Chinese Journal of Analysis Laboratory， 2002（1）：55.
9 鄧傳東，王國(guó)華，孫琳，等.電感耦合等離子體原子發(fā)射光譜法測(cè)定鈾鋯合金中鈣鋰鎂鈉［J］.冶金分析，2020，40（5）：47.
DENG Chuandong， WANG Guohua， SUN Lin， et al. Determination of calcium， lithium， magnesium and sodium in uranium-zirconium alloy by inductively coupled plasma atomic emission spectrometry［J］. Metallurgical Analysis， 2020， 40（5）：47.
10 楊平，鄧傳東，曾誠(chéng)，等.電感耦合等離子體發(fā)射光譜法測(cè)定鈾鋯鈮混合材料中12種雜質(zhì)元素含量［J］.分析科學(xué)學(xué)報(bào)，2020，36（4）：553.
YANG Ping， DENG Chuandong， ZENG Cheng， et al. Determination of 12 impurity elements in mixed materials of uranium， niobium and zirconium by inductively coupled plasma optical emission spectrometry［J］. Journal of analytical science， 2020，36（4）：553.
11 劉文譽(yù)，曾紹倫.萃取色層分離/ ICP-AES法測(cè)定鈾釓氧化物中的雜質(zhì)［J］.原子能科學(xué)技術(shù)，2004，38（5）：424.
LIU Wenyu， ZENG Shaolun. Determination of impurities in （Gd， U） O2 by column extraction chromatography and ICP-AES multi-component spectral fitting［J］. Atomic Energy Science and Technology， 2004，38（5）：424.
12 陳艷宏，楊永明，張洪偉，等.電感耦合等離子體質(zhì)譜法測(cè)定二氧化鈾-氧化鈹芯塊種28種雜質(zhì)元素［J］.化學(xué)分析計(jì)量，2020， 29（4）：50.
CHEN Yanhong，YANG Yongming，ZHANG Hongwei，et al. Determination of 28 impurities in UO2-BeO pellet by inductively coupled plasma mass spectrometry［J］. Chemical analysis and meterage，2020，29（4）：50.
13 REZA B， MASOUD A， MOHAMMAD K A. Determination of rare earth elements in uranium materials by ICP-MS and ICP-OES after matrix separation by solvent extraction with TEHP［J］. Talanta， 2021， 222（1）：121 509.
14 葉晨.電感耦合等離子體原子發(fā)射光譜法測(cè)定鐵基合金中鉛量-聯(lián)合應(yīng)用FACT技術(shù)及標(biāo)準(zhǔn)加入法消除干擾［J］.理化檢驗(yàn)（化學(xué)分冊(cè)），2014， 50（10）：1 291.
YE Chen. ICP-AES Determination pf lead in ferrous alloys-elimination of interferences by correction with FACT and standard addition method in combination［J］. Physical Testing and Chemical Analysis（Part B：Chemical Analysis）， 2014， 50（10）：1 291.
15 張穎，史文斌，李虹，等.采用FACT校正-ICP-OES法測(cè)定鎳基高溫合金中的微量鋁［J］.熱力透平， 2021， 50（3）：211.
ZHANG Ying， SHI Wenbin， LI Hong， et al. Determination of trace aluminum in nickel based superalloy using ICP-OES with FACT correction［J］. Thermal Turbine， 2021，50（3）：211.
16 謝樹軍，王林根，周麗彬，等. ICP-AES測(cè)定鈾化合物中主要雜質(zhì)元素的影響因素［J］.濕法冶金，2006，25（2）：110.
XIE Shujun， WANG Lingen， ZHOU Libin， et al. Influence factors on determination impurity elements in uuranium compound by ICP-AES［J］. Hydrometallurgy of China， 2006，25（2）：110.
引用本文： 陳雪旭，陳嵐 . 電感耦合等離子體光譜快速自動(dòng)曲線校正技術(shù)測(cè)定鈾釓氧化物中5種金屬雜質(zhì)［J］. 化學(xué)分析計(jì)量，2024，33（8）：62. (CHEN Xuexu, CHEN Lan. Determination of 5 metal impurities in uranium gadolinium oxide by inductively coupled plasma spectroscopy with rapid automatic curve correction technology[J]. Chemical Analysis and Meterage, 2024, 33(8): 62.)
來源：Internet
關(guān)于我們 聯(lián)系我們 營(yíng)業(yè)執(zhí)照 全國(guó)服務(wù)電話：400-818-0021 嘉峪檢測(cè)版權(quán)所有 備案號(hào)：京ICP備14047019號(hào)-2
京公網(wǎng)安備11010802046783號(hào)
