血管支架是用于治療冠心病等心腦血管疾病的重要醫療器械，主要分為冠脈支架、腦血管支架、大動脈支架、腎動脈支架等。而生物可降解聚合物支架，顧名思義，則是由可生物降解的聚合物材料制備而成的血管支架，又稱為可吸收支架。其在動脈植入過程中，起到支撐血管內皮的作用。當血管修復后，支架則可以被吸收、降解，從而可恢復原有血管的結構和功能，所以是一種比較理想化的支架類型。
現有報道的可降解支架大多具有良好的生物相容性、降解性和加工性，但目前在臨床應用中仍存在著降解時間可控性差、力學強度不足、易出現局部炎癥反應等缺陷。本文通過對國內外血管支架用可降解聚合物的相關專利申請情況進行歸納、統計和梳理分析，總結了現有技術中的研究重點，并對生物可降解性支架的未來發展趨勢作出了預測。
1、專利申請數據統計分析
在國家知識產權局專利檢索與服務系統（主要采用CNABS、CNTXT、DWPI 數據庫）中，以關鍵詞（血管支架、降解、吸收、聚乳酸、聚酯、stent、scaffold、degrada+、bioabsorb+、PCL、PGA、PLA、PHBV 等）配合 IPC/CPC分類號（A61F2/8+、A61F2/9+ 等）進行檢索，共獲得2656項專利申請，檢索截至2022年5月22日。

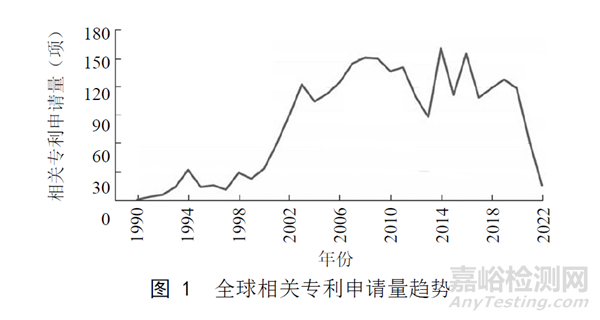

圖1為全球血管支架用可降解聚合物領域的專利申請量趨勢圖。從圖中可以看出，2000 年以后，隨著經濟技術的不斷發展以及科研工作者的不斷努力，全球的血管支架專利技術發展迅速，該領域的研發投入持續增長，血管支架全球需求不斷擴大。自2007年專利申請量增長漸緩，總體布局基本形成，且一直維持在較高水平，呈現出非常良好的發展前景。

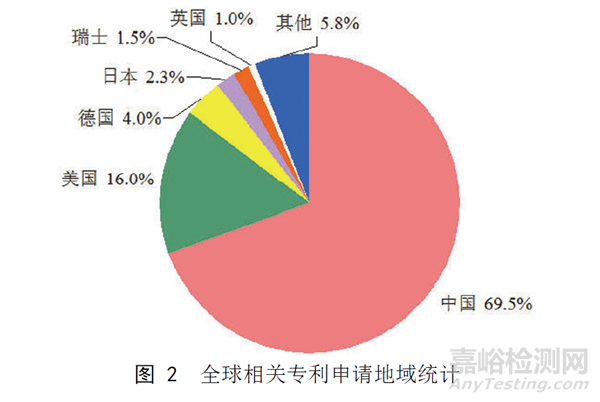

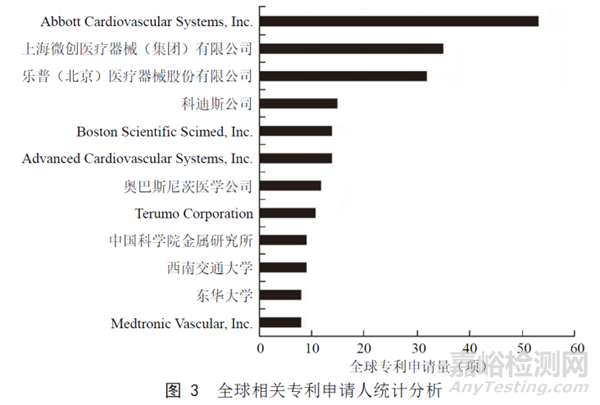

圖2和圖3分別為全球相關專利申請的地域統計分析和申請人統計，從中可以看出，申請量前 5 的國家分別為中國、美國、德國、日本和瑞士。申請人主要包括企業申請人和高校申請人，國外申請人中申請量排名第一的是美國雅培公司，國內則是上海微創醫療器械（集團）有限公司。
經全球相關專利技術主題統計分析，在全部標引的專利中，涉及可降解支架結構的專利占比為37%，涉及材料的占比為38%，涉及制備工藝占比為25%。由此可以看出，可降解支架材料和結構一直屬于研發熱點，而可降解支架的制備工藝仍然具有較大的研發空間，后勁十足。
2、重點專利技術解析
1.血管支架用可降解聚合物材料種類
依據材料種類，血管支架用可降解聚合物材料主要分為聚乳酸類、多元共聚類和復配類三種。聚乳酸是最常見的生物可降解聚合物材料，具有較好的生物相容性，自20世紀 90年代起，聚乳酸血管支架相繼出現，并在此后的幾十年間一直作為研究主體。例如，CN103877624A、CN110051889A等眾多專利都公開了以聚乳酸為主要材質的可降解聚合物支架。
除了聚乳酸、聚己內酯等聚酯類可降解支架以外，近年來其他種類可降解聚合物的研究也逐漸增多，例如CN105944155A公開了一種藥物洗脫支架及其制備方法和應用，支架基體為聚酯、聚氨基酸、聚多糖和藥物緩釋層。CN101732764A公開了一種殼聚糖血管支架及其制備方法，支架基體為殼聚糖纖維。
此外，為克服單一聚合物的性能局限，還可以采用多元共聚和復配手段進行改性。例如，CN103030795A將左旋丙交酯、三亞甲基碳酸酯、乙交酯三種單體進行開環聚合，由此制得的共聚物支架韌性得到了提高。US2006058868A1公開了在支架中加入增塑劑以增強支架的剛性。
2.可降解聚合物血管支架技術發展重點
當前生物可降解聚合物血管支架的技術發展重點和熱點主要集中在對其力學性能、降解速率、藥物控釋、生物活性、支架顯影等方面的改進。
[力學性能 ]
生物可降解聚合物普遍存在力學強度較低的缺陷，但理想的血管支架需要具備一定的力學性能以支撐狹窄閉塞段的血管，并減少血管的彈性回縮。改善可降解聚合物用血管支架力學性能的手段主要有如下幾種：
a.加入增強劑和增塑劑
加入增強劑、增塑劑來改善聚合物的力學性能是高分子材料領域的常規手段，也是最
早采用的方法。例如，JP2005168646A公開了添加長度為0.1 ~ 100 μm 的碳纖維作為增強劑；US2011057339A1公開了添加生物陶瓷顆粒以增加聚合物材料的韌性和模量；
US2014011957A1公開了在聚（L-丙交酯）中復配含磷膽堿基團的共聚物來增加斷裂強度；CN110051889A公開了在聚乳酸基質中添加了0.5% ~80% 的聚乳酸纖維，兩者相容性好，能有效增強支架的拉伸強度，平均強度達到 90 ~110 MPa。
b.從材料自身進行改進
材料的結晶度、分子量、分子結構對其力學性能的影響較大，一些專利申請正是從上述方面進行考量的。例如，WO2008002479A2在基質聚合物中加入聚合物納米顆粒作為聚合物成形過程中的成核點，形成基質聚合物的結晶域，限制聚合物鏈的移動自由度，從而增強聚合物的韌性、強度和模量。US2007282435A1采用支鏈聚合物來制備支架，增強了機械穩定性，降低了物理老化和應力松弛。US20100262224A1采用超高分子量（大于106g/mol）的聚（L-丙交酯）來制備支架，抗疲勞性和抗斷裂性都有了較大提高。WO2011096241A1在聚酯支架主體中添加了具有一個或多個芳環的芳香族化合物，利用芳香環的堆積作用使聚酯的分子鏈更規則地排列，提高機械強度。
c.從結構方面進行改進

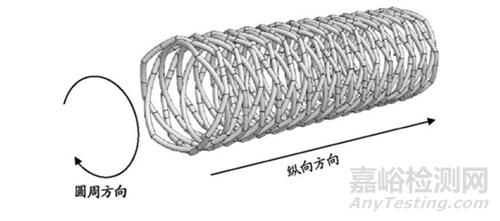

一旦支架材料確定后，支架的機械性能在很大程度上就取決于支架設計結構，許多專利通過設計特定的支架結構來獲得較好的力學性能。例如，CN107708620A公開了一種閉孔結構的支架，由在縱向方向上以 90°~170° 的交叉角相交的彎曲支桿構成，所述支架具有優異的縱向柔性和徑向強度。
CN209377815U公開了一種立體骨架，由矩形骨架一以及矩形骨架二組成，兩者通過連接骨架進行固定與整合，連接骨架則由直性骨架以及曲性骨架通過連接鈕構造而成，形成復雜的網絡結構，增強了血管支架的徑向支撐力。
d.從制備工藝方面進行改進
還有一些專利著眼于從支架的制備工藝方面進行改性以提高支架的力學性能。例如，US2010213634A1在低于可降解聚合物的熔融溫度下對其進行縱向伸長和扭曲，使該取向材料具有改善的徑向力和抗蠕變性。CN102371670A采用吹塑成型工藝制備生物可降解支架，吹塑坯型時使坯型的每個波桿中的材料都沿其波桿處的受力方向進行高度取向，可以有效提高支架的強度和韌性。
[降解速率 ]
生物可降解聚合物支架的主要優勢在于其后期可降解，但聚合物的降解速率需得到有效調控，若降解速率過快，力學支撐過早喪失，臨床療效得不到充分的發揮；若降解速率過慢，降解產物在血管內長期滯留，損害血管壁的完整性，且會導致血管再狹窄的可能。當前，控制可降解聚合物用血管支架降解速率的主要手段有采用降解速率不同的組分共混或共聚、添加降解速率調節劑等。
a.共混或共聚
通過分子量及分子量分布來調節聚合物的降解速度有很大的局限性，因而一般采用共混或共聚的方法調控。例如，US2007050018A1在聚合物基質中加入與其降解速率不同的纖維，通過調節纖維的種類以及纖維在聚合物基質中的取向來調節支架的降解速率。
CN103374208A采用由至少兩種不同降解速度的脂肪族聚酯按照降解速度由低到高或者由高到低的順序排列并通過熔融的方式制備可梯度降解的聚合物支架。

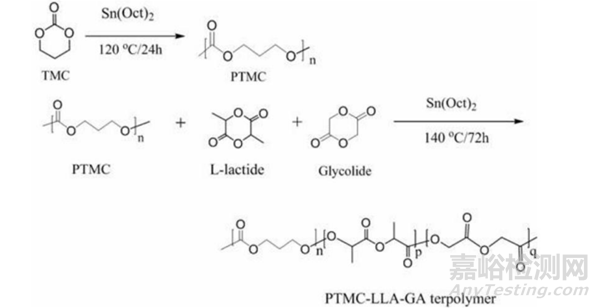

CN106589336A公開了一種PTMC-LLA-GA共聚物支架，先利用三亞甲基碳酸酯（TMC）開環聚合制備相對柔性的 PTMC 大分子預聚物，再與左旋丙交酯（LLA）、乙交酯（GA）進行開環無規聚合，TMC 單元的引入，使得該共聚物降解產物的酸性降低，并且通過加入不同含量的GA 單元可以調控共聚物的體內降解速度。
b.添加降解速率調節劑
添加可以調節降解速率的組分也是實現支架降解速率可控的一種常見方式。例如，US2007282434A1公開了添加生物陶瓷納米顆粒來調控材料的降解時間。US2012290071A1公開了一種具有延遲性的降解加速的聚合物支架，其在PLLA 基質中分散有表面被侵蝕性聚合物包封的 L-丙交酯顆粒，當支架暴露在濕氣中時，表面侵蝕性聚合物在選定的誘導時間后侵蝕掉以加速降解。
另外，還有其他一些手段可以有效調控聚合物的降解速率。例如，CN110496250A（已駁回）公開了一種光控可降解聚合物支架，在 PLGA 支架表面構建光熱涂層（即包裹光敏劑吲哚菁綠的 ZIF-8 晶體層），在808nm近紅外光照射下通過光熱涂層的光熱效應來調控 PLGA 支架的降解速率。
[藥物控釋]
目前常用的藥物涂層支架的制備方法是將聚合物，多為聚乳酸及其共聚物，與抑制再狹窄的藥物制成混合溶液，涂敷到血管支架表面，溶劑干燥后即在支架表面形成聚合物藥物涂層。但單純以可降解聚合物作為藥物載體，藥物的釋放速度往往不能得到很好的控制。當前主要針對支架涂層組分、涂層結構、藥物濃度等方面進行改進來實現藥物控釋。
US2007078513A1采用聚合物梯度涂層，每一層至少影響一種與摻入其中的藥物化合物釋放相關的物理性質（如溶解度常數、分子量、洗脫曲線和結合強度），從而將藥物可控地釋放到局部區域。US2008299164A1采用包括支鏈結構的取代聚己內酯作為藥物涂層載體，其支鏈側基可以幫助藥物從載體中受控釋放。US2010023116A1使聚合物基質與藥物進行配位，從而使基質中的藥物洗脫速率隨 pH值增加而增加。
CN102448406A針對藥物涂層的厚度隨結構進行漸變式設計，降低隨著支架的擴張變形而在藥劑涂層中產生的應變或應力，避免藥劑脫落；CN102579172A針對藥物涂層的濃度進行漸變式設計，自前端至后端涂層上藥物濃度逐漸降低，通過這種設計，可以保證支架植入血管后雖然受到血流的沖刷作用，但是仍保持支架內軸向上藥物濃度的基本均衡。
[生物相容性]
可降解支架后期需要被機體吸收和降解，因而生物相容性也是需要考量的另一個重要方面。CN201143321Y提出了在支架涂層上交替地涂覆多層絲素肽層和幾丁糖層，可以大大提高支架涂層與血液的相容性，降低支架術后心臟血管晚期再狹窄率。US2011118827A1指出在可降解聚酯基質中分散有生物陶瓷納米粒子，可出乎意料地改善生物相容性。CN109776778A提供了一種具有堿性共聚中心的可控生物降解的共聚物，由不同旋光比的丙交酯、己內酯和堿性共聚中心制備，該共聚物可以改善因聚乳酸降解引起的 pH 值下降，提高共聚物的生物相容性。
[支架顯影]
聚合物材料通常具有較低的密度，在X光下幾乎不可見。在進行介入手術時，醫生無法對支架準確定位，很可能給患者帶來傷害，加大手術風險，故可降解支架的顯影性能具有很重要的意義。一些專利針對支架顯影功能作了研究，例如，US2008058919A1將不透射線的金屬顆?；旌匣蚍稚⒃诨|(zhì)聚合物中來實現支架顯影；
US2008009939A1將X 射線顯影劑作為涂層涂覆在支架表面；WO2009099958A1公開了在支架兩端另外添加支撐體用來填充顯影物質；CN103169556A在支架主體的連接直桿上預留有孔，孔中填充有在X射線可顯影的標志物，標志物由外保護層-顯影層-內保護層組成，可控制在6個月~ 2 年時間之內完全降解，顯影時間更持久。
3、技術發展趨勢預測
可降解聚合物支架被稱之為冠脈介入領域的“第四次革命”，當前基本上處于研發階段，臨床應用較少，但研究價值和發展空間很大。該領域未來的發展方向可能在：
①新材料研發——力求獲得強度高、韌性好、生物相容性佳、降解速率可控、加工容易的綜合性能；
②新結構設計——根據特定材料和支架使用位置設計出相應合理的支架結構，在滿足醫用功能的基礎上最大程度發揮出材料特性；
③新工藝探索——如采用4D打印等先進聚合物加工制備工藝，注重結構精度和降低生產成本，推廣臨床應用；
④新功能定制——如針對疾病種類和病人需求，通過定制化的功能性涂層，賦予支架其他醫用性能，一物多用，針對不同患者提供定制化產品。
4、雅培可降解支架技術分析
由圖3可以看出，美國雅培公司在生物可降解支架領域的研究處于全球的領先地位。其生產的聚乳酸支架Absorb也是全球首款獲得CE認證和上市批準的可降解支架產品，相關專利申請量遠超其他申請人，且在全球主要國家和地區都作了專利布局。

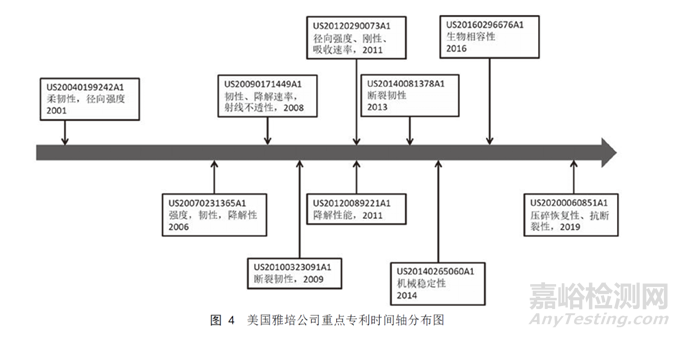

雅培公司自20世紀90年代就開始進行可降解聚合物支架的技術研發，技術主題涉及支架主體材料、涂層材料、支架結構、制備工藝等各方面。通過對相關專利進行梳理分析發現，雅培公司早期主要針對支架結構進行設計，側重于研究支架的藥物緩釋功能。自 2005 年后開始著眼于對支架主體/涂層材料進行研究，側重于提高支架的力學性能和獲得可控的降解速率。現篩選出部分重點專利，展示于下圖中：
參考文獻：DOI: 10.3969/j.issn.1673-713X.2022.06.014
