摘 要： 建立離子漏斗聚焦光致化學電離質譜在線同時測定7種大氣羰基化合物的方法?；陲w行時間質量分析器，發展了離子漏斗聚焦光致化學電離源，通過光電子產生的H3O+試劑離子對羰基化合物分子進行化學電離，獲得羰基化合物［M+H］+或［M-H2O+H］+的特征離子峰，利用特征峰面積外標法定量。甲醛、乙醛、丙酮、正丁醛、正戊醛、正己醛和苯甲醛7種羰基化合物在氣體體積分?jǐn)?shù)為5×10-9～250×10-9范圍內與各目標物的質譜特征峰面積線性關系良好，相關系數均大于0.998，檢出限為0.010×10-9～0.087×10-9。樣品加標回收率為93.5%～107.7%，測定結果的相對標準偏差為1.2%～5.4%（n=5）。該方法適用于環境研究領域中大氣羰基化合物的在線監測。

關鍵詞： 光致化學電離； 離子漏斗； 質譜； 羰基化合物



羰基化合物是一類重要的揮發性有機物，在大氣化學中起著非常重要的作用。一方面，羰基化合物是大氣光化學反應過程的中間產物，是許多活性自由基的重要來源，參與光化學循環生成臭氧、過氧乙酰硝酸酯等強氧化性污染物；另一方面，羰基化合物對氣溶膠中有機組分具有顯著的貢獻，是二次有機氣溶膠生成的重要前體物[1?2]。汽車尾氣、工業排放等，易導致大氣質量持續下降，羰基化合物作為氣溶膠前體物和大氣中主要的VOCs，已成為大氣化學和環境化學的研究熱點[1?5]。羰基化合物作為光化學反應過程的中間產物，化學反應活性高，壽命極短，同時其在大氣中的濃度較低，其氣體體積分?jǐn)?shù)通常達到10-9量級，因此發展針對大氣羰基化合物的高靈敏、快速的現場在線監測技術和方法具有重要的意義。

2,4-二硝基苯肼衍生化-高效液相色譜法是美國國家環保局推薦的大氣羰基化合物采樣和分析標準方法[6]。采用衍生化方法對大氣羰基化合物進行測量的針對性強、準確度高、重現性好，但是該方法的采樣時間長，衍生過程繁瑣，整個分析過程需要幾個小時，難以實現羰基化合物的實時測量，無法反映其動態變化過程。HUANG等[7]發展了完整的在線氣相色譜-質譜分析系統，采用低溫預濃縮技術快速富集解吸樣品，用于大氣羰基化合物的快速監測，但其預濃縮富集采樣和氣相色譜分離過程仍需要較長的時間，且無法檢測甲醛。

近年來，以軟電離技術為核心的在線質譜技術在有機物快速檢測和在線監測方面取得了較大的進展[8?9]。軟電離質譜在線分析技術避免了樣品在預處理及采樣過程中的干擾，使測量結果更準確可靠，同時從根本上提高了時間分辨率，特別適合對大氣中的羰基化合物進行高時間分辨的實時在線監測。質子轉移反應質譜因在檢測VOCs方面具有快速及高靈敏等特點，已被應用于大氣環境監測領域[8,10]。MAJI等[8]采用質子轉移反應質譜在線監測了印度某區域VOCs（乙醛、甲醇和異戊二烯等）隨日、周和季節的濃度變化，發現VOCs的濃度變化規律和光化學反應、氣象環境相符合，然而該技術在現場應用過程中也存在不足，其測量結果受樣品濕度的影響嚴重[11]。真空紫外光電離是利用光子對氣體分子進行電離的技術[9]，其與質譜結合已被廣泛應用于環境監測、工業監測等領域[12?15]。由于光子能量存在限制，光電離無法對某些電離能高的分子進行電離，如甲醛。筆者基于飛行時間質量分析器，開發了離子漏斗聚焦光致化學電離源，建立了在線同時測定大氣中7種羰基化合物（甲醛、乙醛、丙酮、正丁醛、正戊醛、正己醛和苯甲醛）的方法。該方法操作簡便、靈敏度高，適用于大氣環境研究領域中羰基化合物的在線監測。



1、 實驗部分



1.1 主要儀器與試劑

N2：純度（體積分?jǐn)?shù)）大于99.999%，大連特種氣體有限公司。

甲醛、乙醛標準氣體：N2為平衡氣，氣體體積分?jǐn)?shù)為10-6，GBW (E)062982，大連特種氣體有限公司。

丙酮、正丁醛、正戊醛、正己醛和苯甲醛試劑：色譜純，上海阿拉丁生化科技股份有限公司。

羰基化合物系列標準氣體：甲醛、乙醛系列標準氣體均通過N2逐級稀釋制備；丙酮、正丁醛、正戊醛、正己醛和苯甲醛系列標準氣體均通過飽和蒸氣動態稀釋法制備[16]，其系列標準氣體的體積分?jǐn)?shù)分別為5×10-9、25×10-9、50×10-9、100×10-9、250×10-9。7種羰基化合物的物化信息見表1。

表1   7種羰基化合物的物化信息

Tab. 1   Physical and chemical information of 7 kinds carbonyls



1.2 離子漏斗聚焦光致化學電離源

離子漏斗聚焦光致化學電離源飛行時間質譜的示意圖如圖1所示。該電離源長為60 mm，由真空紫外燈、離子傳輸區和離子漏斗化學電離區組成。真空紫外燈與光電離區中心軸線方向平行且同軸，樣品氣體進樣毛細管（內徑為250 μm，長為50 cm）垂直于光電離區中心軸線方向，從推斥電極與傳輸電極的第一片電極中間伸入至電離區，試劑氣體進樣毛細管（內徑為250 μm，長為50 cm）將高純度N2載帶的飽和水蒸氣引入至電離區。離子傳輸區包括1個推斥電極（內徑為8 mm）和3個環形靜電傳輸電極（內徑為14 mm）。離子漏斗射頻化學電離區由18片0.5 mm厚且相互之間由聚醚醚酮材料絕緣環間隔0.5 mm的不銹鋼金屬極片組成，極片內徑由19 mm等差縮減至2 mm，相鄰極片施加頻率和幅值相同、相位相差180°的射頻電壓，各極片之間通過1 MΩ電阻連接，并且每片極片上均接有一個0.01 μF的電容。

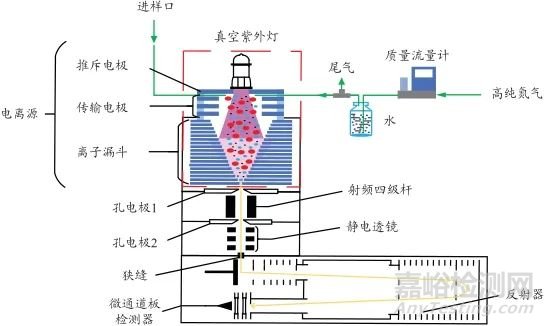

圖1   離子漏斗聚焦光致化學電離源飛行時間質譜示意圖

Fig. 1   Schematic diagram of an ion funnel focusing photoionization-induced chemical ionization mass spectrometry

飛行時間質量分析器（見圖1）由射頻四極桿、靜電透鏡、推斥區、加速區、飛行區、反射器和微通道板檢測器構成，中國科學院大連化學物理研究所研制。

1.3 氣體樣品測定方法

測定時，將進樣毛細管插入至標準氣體管路或?qū)嶋H樣品氣袋內。在質譜的負壓作用下，氣體樣品通過毛細管被引入至離子漏斗聚焦光致化學電離源內，繼而完成氣體分子的電離和離子檢測。電離源內的氣壓為300 Pa，射頻幅值為65 V，氣體樣品進樣及信號采集時間為60 s。根據質譜圖中目標化合物特征離子峰的峰面積進行定量標線的建立和定量分析。每個氣體樣品平行測定5次，取平均值。



2、 結果與討論



2.1 離子漏斗聚焦光致化學電離質譜原理與性能

在離子漏斗聚焦光致化學電離源的推斥電極、環形靜電傳輸電極和離子漏斗起始電極上分別施加直流電壓，在電離區形成軸向電場。離子漏斗作為離子-分子反應區，其工作過程為當真空紫外燈出射的真空紫外光子照射在離子漏斗電極極片上時，通過光電效應產生大量光電子，光電子在射頻電場的作用下獲得能量，當與高純度N2（IE=15.58 eV）載帶的飽和水蒸氣分子碰撞時，通過光電子電離產生H3O+（IE=12.62 eV）試劑離子，再與待測物樣品分子之間發生化學電離，所產生的待測物離子在離子漏斗作用下高效通過電離源出口小孔，最終引出至后端的質譜離子傳輸系統。通過一直徑為12 mm的球閥，電離源腔體與一臺抽量為3.3 L/s的機械泵相連，可以調控電離區的氣壓在100～1 000 Pa范圍。

在飛行時間質量分析器中，射頻四極桿和靜電透鏡用于對引入的離子束進行高效地傳輸；離子束經狹縫進入推斥區，在推斥區和加速區的加速電場作用下進入飛行區內運動，并經反射器的反向電場作用運動至微通道板檢測器，完成離子的檢測。該飛行時間質量分析器與真空紫外燈光電離源相結合，對苯、甲苯和對二甲苯的氣體體積分?jǐn)?shù)檢出限分別為12.5×10-12、9.2×10-12和7.0×10-12；在m/z=92（甲苯分子離子峰）處的半峰寬分辨率達到5 804。

2.2 7種羰基化合物的質譜峰

7種羰基化合物的光致化學電離質譜圖如圖2所示。由圖2可知，整體上質譜圖的碎片峰較少，甲醛、乙醛、丙酮、正丁醛、正戊醛、正己醛和苯甲醛采用光致化學電離后，甲醛、乙醛、丙酮和苯甲醛的特征峰為［M+H］+，正丁醛、正戊醛、正己醛特征峰為［M-H2O+H］+，即甲醛、乙醛、丙酮、正丁醛、正戊醛、正己醛和苯甲醛的特征離子（m/z）分別為31、45、59、55、69、83和107。在質譜圖的低質量數段，存在特征離子（m/z）分別為29、30、32、33等離子峰，主要來自試劑氣體分子及空氣背景，并不影響7種羰基化合物的定性檢測。

2.3 電離源參數的優化

電離源的氣壓決定可電離待測物樣品的分子數密度，電離源的電場尤其是離子漏斗射頻電場與離子傳輸和化學電離反應效率密切相關，兩者均影響質譜的檢測靈敏度，因此需要針對目標羰基化合物對源內氣壓和電場進行優化。

2.3.1 電離源氣壓

以典型羰基化合物丙酮為研究對象，對離子漏斗聚焦光致化學電離源的氣壓進行優化。設定離子漏斗的射頻電壓幅值為65 V，考察丙酮特征峰（m/z 59）面積隨電離源氣壓的變化情況，不同電離源氣壓的丙酮特征峰面積如圖3所示。由圖3可知，丙酮特征峰面積在100～800 Pa的氣壓范圍內隨電離源氣壓呈現先增加后緩慢降低的趨勢，當電離源氣壓大于800 Pa時，丙酮特征峰面積快速降低，因此設定電離源氣壓為300 Pa。

圖3   不同電離源氣壓的丙酮特征峰面積

Fig. 3   Characteristic peak area of acetone at different ionization source pressures



2.3.2 射頻電壓

以丙酮對離子漏斗聚焦光致化學電離源離子漏斗的射頻電壓幅值進行優化。設定電離源的氣壓為300 Pa，考察離子漏斗射頻電壓幅值在10～110 V范圍內變化時的丙酮特征峰面積如圖4所示。

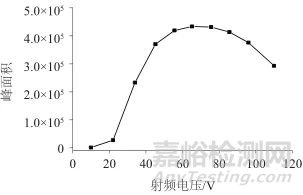

圖4   不同電離源射頻電壓幅值的丙酮特征峰面積

Fig. 4   Characteristic peak area of acetone at different RF voltage amplitude in ionization source

由圖4可知，丙酮特征峰面積隨射頻電壓幅值的增加呈先增大后減小的趨勢，最大特征峰面積對應的射頻電壓幅值為65 V，因此設定電離源離子漏斗的射頻電壓幅值為65 V。

2.4 線性方程與檢出限

采用1.3氣體樣品測定方法，對氣體體積分?jǐn)?shù)均分別為5×10-9、25×10-9、50×10-9、100×10-9、250×10-9的甲醛、乙醛、丙酮、正丁醛、正戊醛、正己醛、苯甲醛系列標準氣體進行依次測定。以各羰基化合物質譜特征峰面積與體積濃度進行線性回歸，得到各羰基化合物的線性方程；以3倍信噪比的特征峰強度，計算各羰基化合物的檢出限（LOD）。7種羰基化合物的線性范圍、線性方程、相關系數及檢出限見表2。

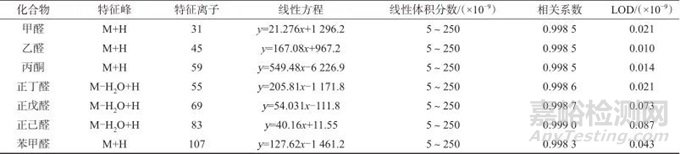

表2   7種羰基化合物的線性范圍、線性方程、相關系數及檢出限

Tab. 2   Linear range, linear equation, correlation coefficient and detection limit of 7 kinds carbonyls



由表2可知，7種羰基化合物在氣體體積分?jǐn)?shù)為5×10-9~250×10-9范圍內與各目標物質譜特征峰面積線性關系良好，相關系數均大于0.998，LOD均在0.010×10-9~0.087×10-9范圍內。

2.5 加標回收與精密度試驗

在空白空氣樣品中，加入一定量的羰基化合物混合標準氣體，配制成7種羰基化合物氣體體積分?jǐn)?shù)分別為20×10-9、50×10-9和150×10-9的加標樣品，按照1.3方法進行測定，對每種加標濃度平行測定5次，試驗結果見表3。

表3   7種羰基化合物的加標回收與精密度試驗結果

Tab. 3   Results of recovery and precision test of 7 kinds carbonyls

由表3可知，7種羰基化合物的加標回收率為93.5%~107.7%，測定結果的相對標準偏差為1.2%~5.4%（n=5），表明該方法具有較高的準確度和良好的精密度。



3、 結語



基于飛行時間質量分析器發展了離子漏斗聚焦光致化學電離源，建立了同時測定7種大氣羰基化合物的在線質譜方法。該方法具有較快的檢測速度（60 s）和較高的檢測靈敏度，適用于氣體樣品中7種羰基化合物的同時在線測定，為大氣環境中羰基化合物的在線監測提供了一種有效的檢測手段。



參考文獻：

1 BARBER V P， GREEN W H， Kroll J H， et al. Screening for new pathways in atmospheric oxidation chemistry with automated mechanism generation［J］. Journal of Physical Chemistry A， 2021， 125（31）：6 772.



2 LONG B， WANG Y， XIA Y， et al. Atmospheric kinetics：bimolecular reactions of carbonyl oxide by a triple-level strategy［J］. Journal of the American Chemical Society， 2021， 143（22）：8 402.



3 LIU Z， CUI Y， HE Q， et al. Seasonal variations of carbonyls and their contributions to the ozone formation in urban atmosphere of Taiyuan， China［J］. Atmosphere， 2021，12（4）：510.



4 WU Z， ZHANG Y， PEI C， et al. Real-world emissions of carbonyls from vehicles in an urban tunnel in south China［J］. Atmospheric Environment， 2021， 258：118 491.



5 VILLANUEVA F， LARA S， AMOSALAS M， et al. Investigation of formaldehyde and other carbonyls in a small urban atmosphere using passive samplers：a comprehensive data analysis［J］. Microchemical Journal， 2021， 167：106 270.



6 U S EPA. Compendium method TO-11 A：Determination of formaldehyde in ambient air using adsorbent cartridge followed by high performance liquid chromatography （HPLC） ［R］. 1999.



7 HUANG Y， GAO S， WU S， ET AL. Stationary monitoring and source apportionment of VOCs in a chemical industrial park by combining rapid direct-inlet MSs with a GC-FID/MS［J］. Science of the Total Environment， 2021， 795：148 639.



8 MAJI S， YADAV R， BEIG G， et al. On the processes governing the variability of PTR-MS based VOCs and OVOCs in different seasons of a year over hillocky mega city of India［J］. Atmospheric Research， 2021， 261：105 736.



9 HANLEY L， ZIMMERMANN R. Light and molecular ions：the emergence of vacuum UV single-photon ionization in MS［J］. Analytical Chemistry， 2009， 81（11）：4 174.



10 盛久江，王飛， 李霞， 等， 北京城區夏冬兩季VOCs時間變化和光化學特征的質子轉移反應飛行時間質譜（PTR-TOF-MS）觀測［J］. 環境化學， 2019， 38（7）：1 590.

    SHENG Jiujiang， WANG Fei， LI Xia， et al. The temporal variation and photochemical characters of VOCs in summer and winter of Beijing based on PTR-TOF-MS［J］. Environmental Chemistry， 2019， 38（7）：1 590.



11 DE G J， WARNEKE C. Measurements of volatile organic compounds in the earth's atmosphere using proton-transfer-reaction mass spectrometry［J］. Mass Spectrometry Reviews， 2007， 26（2）：223.



12 GEHM C， STREIBEL T， EHLERT S， et al. External trap-and-release membrane inlet for photoionization mass spectrometry：Towards fast direct analysis of aromatic pollutants in aquatic systems［J］. Rapid Communications in Mass Spectrometry， 2021， 35（2）：e8 863.



13 RUEGER C P， LE M， RICHES E， et al. Cyclic ion mobility spectrometry coupled to high-resolution time-of-flight mass spectrometry equipped with atmospheric solid analysis probe for the molecular characterization of combustion particulate matter［J］. Journal of the American Society for Mass Spectrometry， 2021， 32（1）：206.



14 CZECH H， HEID J， EHLER S， et al. Smart online coffee roasting process control：modelling coffee roast degree and brew antioxidant capacity for real-time prediction by resonance-enhanced multi-photon ionization mass spectrometric （REMPI-TOFMS） monitoring of roast gases［J］. Foods， 2020， 9（5）：627.



15 WU W， YU S， ZHOU C， et al. Formation and fate of formaldehyde in the methanol-to-hydrocarbons reaction：an in situ synchrotron radiation photoionization mass spectrometry study［J］. Angewandte Chemie International Edition， 2020， 59：4 873.



16 WANG Y， JIANG J C， HUA L， et al. High-press photon ionization source for TOFMS and its application for online breath analysis［J］. Analytical Chemistry， 2016， 88：9 047.



引用本文： 崔華鵬，任美慧，劉志景，等 . 離子漏斗聚焦光致化學電離質譜法在線同時測定7種大氣羰基化合物［J］. 化學分析計量，2024，33（8）：18. (CUI Huapeng, REN Meihui, LIU Zhijing, et al. Online detection of 7 carbonyls in the atmosphere by ion funnel focusing photoionization-induced chemical ionization mass spectrometry[J]. Chemical Analysis and Meterage, 2024, 33(8): 18.)
