《半導體器件的失效機理和模型》將針對硅基半導體器件常見的失效機理展開研究。這些失效機理大致按照從硅到封裝器件的半導體生產工藝流程進行了分類：前段制程（FEoL）、后段制程（BEoL）和封裝/界面失效機理。



各階段常見的典型失效機理



前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 層間電介質/低k值/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度



本文對FEoL階段的負偏壓溫度不穩定性（NBTI）失效模式進行研究



負偏置溫度不穩定性（NBTI）是PMOS在溝道處于反型時所經歷的一種磨損機制——當柵極負偏時，引起閾值電壓逐漸漂移，高溫下會加速該過程。NBTI是一種電化學反應，PMOS反型溝道中的空穴與Si/SiO2界面處的硅化合物（Si-H、Si-O 等）相互作用，Si-H被打斷，留下帶正電的界面態Si+（即施主型界面態），H被釋放到柵氧化層中，在氧化層形成氧化層陷阱。

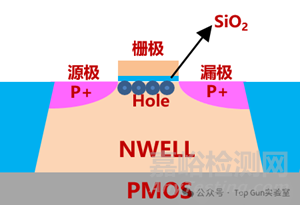

PMOS只要在反型狀態下工作就會受到NBTI損傷。因此，NBTI對待機條件敏感（例如反相器的“0”輸入）。即上圖柵極施加負壓，溝道進入反型狀態；源極和漏極電壓為零。

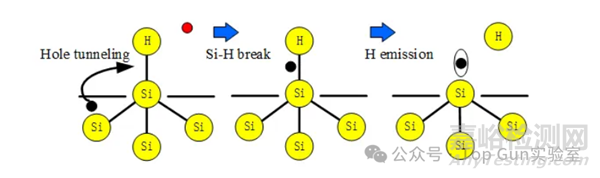

NBTI失效機理通俗的解釋：當PMOS的柵極處于負偏壓下，PMOS的Si/SiO2界面處會形成大量的Si-H鍵，在垂直電場作用下，產生的空穴和Si-H進行反應，使氫原子脫離，形成H、H-或者H2。

NBTI損傷是由反型溝道中的冷空穴損傷產生的，要注意不要將這種機制與在高VG狀態下由碰撞電離產生的PMOS損傷（熱空穴損傷）混淆。NBTI損傷可能導致PMOSFET的參數發生顯著變化，特別是閾值電壓絕對值的增加以及遷移率下降導致驅動電流減小。NBTI的電化學反應速度與柵氧化層電場（VG/tox）和溫度強相關。

NBTI是限制CMOS亞微米技術縮放的一個因素，主要有以下兩個原因：

1）NBTI與柵氧化層工藝強相關，氮氧化合物對NBTI比熱氧化物更敏感。而為了在減薄柵氧化層時減少硼滲透問題（Boron penetration），必須要用到氮氧化合物。

2）隨著器件尺寸的縮放，工作電壓并不隨著物理尺寸的縮小而降低，導致作用于器件上的電場應力增大。小尺寸PMOS晶體管中會有更大的NBTI誘導的VT失配，尤其是SRAM。

NBTI測試通常在測試結構（test key）上進行而不是產品（芯片）上進行，且是在直流偏置條件下進行，因此計算出的壽命應被視為工藝或技術比較的品質因數。短的直流NBTI“壽命”并不意味著在交流條件下產品性能不可接受。

柵極誘導漏極泄漏（Gate-Induced-Drain-Leakage，GIDL）可能會由于負偏壓溫度不穩定性（NBTI）而增加（尤其是氮氧化合物比純硅氧化物對NBTI更敏感），這是由于在柵極-漏極重疊區域的空穴損傷所致。通常，NBTI退化導致芯片電路速度降低而不是災難性故障；當速度降低足夠大講導致芯片電路故障。另外，允許大電壓過沖的電路可能對NBTI更敏感，因?yàn)殡妷涸酱髺艠O電壓加速較大。

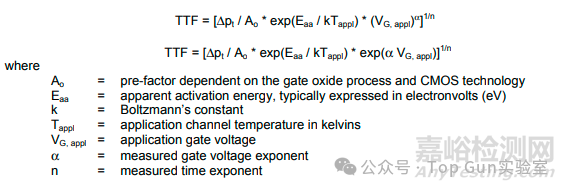

NBTI退化模型可以使用如下兩個公式進行預估：

當規定的Δp退化至失效判據（Δpt）時，計算失效時間（TTF），對應上面兩個退化模型公式：

注：失效判據Δpt 是根據允許的PMOS參數偏移量（例如ΔVT或%IDsat）來定義的。通常，失效判據的來源是芯片電路功能對PMOS參數敏感性以及對PMOS參數的要求。

NBTI模式壽命預估示例：

目標：

計算加速因子（AF），即AF=TTFuse/TTFaccel

假設條件：

1）正常使用條件為：50°C芯片溫度和VG=-1.0V

2）加速條件為：140°C和VG=-1.5V

3）α值為3.5

4）n值為0.25

5）表觀活化能Eaa：-0.02eV

AF計算公式：



AF=(VG,accel/VG,use)α/n*exp[(Eaa/k)(1/Taccel–1/Tuse)(1/n)]



假設條件代入計算：

AF=[(1.5V/1V)3.5/0.25]*exp[(-0.02eV/8.62x10–5eV/K)(1/(273+140)K–1/(273+50)K)(1/0.25)]

AF=292*1.87=546

結論：從加速應力條件轉變到正常使用條件，TTF值將增加到加速應力值的 546倍。

針對NBTI退化機制，下面列舉了相關制程對NBTI的影響：

第一，氫是硅氫鍵的主要成鍵物質并在NBTI中起主要作用，氘是氫的同位素，與硅結合形成Si-D鍵，結合更強烈，具有更好的抗NBTI能力，在氮?dú)浠旌蠚怏w退火中采用D2而不是H2退火；

第二，柵氧中的水增強了NBTI效應，濕氧中的NBTI效應明顯地要大于在干氧中的NBTI效應，通過在器件有源區覆蓋SiN薄膜可以抑制水?dāng)U散進柵氧；

第三，柵氧化層氮化工藝的優化以平衡NBTI效應和硼穿通現象；

第四，氟對于MOS器件有很多有益效應，已知的有提高熱載流子免疫力，氧化層完整性和NBTI效應；

第五，硼會增強NBTI效應，硼在S/D退火時穿進柵氧化層中。

第六，氧化層的損傷會增強NBTI效應，NBTI的好壞與柵極材料沒有關聯性，柵的預清洗動作對NBTI的效應有潛在影響，NBTI對于硅晶格方位有很強的敏感性；

第七，機械應力如去除保護層或者靠近STI處對器件的NBTI敏感性有影響，后段金屬工藝對于NBTI也有很大影響，如水汽，PID等引起的器件退化。
