Hashin準則一直是纖維增強復合材料中最受歡迎的失效準則之一。該文章對其進行了批判性的評估。該準則最顯著的特征是引入了失效模式，并假設失效由失效平面上的面力（Traction on the Failure Plane）決定（簡稱TFP假設）。對于這個假設，出自于Mohr準則，隨面失效的概念而引入。然而，這一假設僅適用于各向同性材料，而且即使是對于各向同性材料，它也并非沒有例外。
文章考慮了三個相對簡單的案例，揭示TFP假設在各向異性的復合材料失效問題中，可能出現的矛盾，并得到了物理實驗的驗證。在每個案例中，失效都發生在面力完全消失的平面上，失效不能歸因于該平面上的面力。因此，對于各向異性材料來說，TFP假設在理論和物理上都是沒有根據的，從而否認了Hashin準則的普遍適用性。

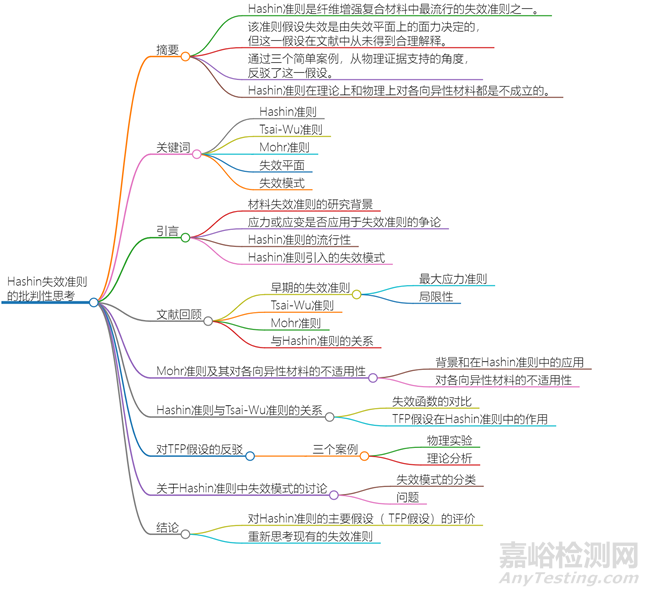

一、引言
材料失效準則是工程應用中預測材料破壞的重要工具。纖維增強復合材料作為一種重要的工程材料，其失效準則的研究尤為重要。Hashin準則之所以成為一個流行的復合材料失效準則，很大程度上是因?yàn)槠湟肓耸Ｊ降母拍睿瑥亩鴱V受歡迎。
Hashin準則的核心假設是“失效由失效平面上的面力（Traction on the Failure Plane）決定”，該假設簡稱為TFP假設，但這一假設缺乏理論依據，并且在文獻中從未有過適當?shù)恼撟C。盡管Hashin準則在工程應用中得到了廣泛應用，但其理論基礎從未被科學地建立過。
近日，《Journal of Composite Materials》期刊發表了一篇題為“A critical appraisal of the Hashin failure criterion”的論文，該研究由英國諾丁漢大學李曙光教授和Elena Sitnikova博士完成，文章對Hashin準則的適用性問題進行了深入的討論。
該研究通過理論分析和實驗驗證，揭示了Hashin準則中的TFP假設在非各向同性材料中的一般不適用性，并對該準則中提出的關于失效模式的處理方法提出了質疑，為未來復合材料失效準則的研究驅散了一層濃郁的煙霧，正本清源，才有進取的希望。
二、內容簡介
1.Mohr準則及其對各向異性材料的不適用性
Mohr準則預報的材料失效是面失效，而失效面的方向可以完全由三個主應力決定，平行于第二主應力的方向。作者指出，盡管Mohr準則在各向同性材料中有相當?shù)倪m用性，但它完全不適用于各向異性材料，因?yàn)楦飨虍愋圆牧系氖r(shí)，失效面的方向不能僅僅取決于主應力，它還嚴重地受到各向異性材料的主方向的影響。文章強調，Mohr準則中的TFP假設，對于各向異性的復合材料來說，一般不成立。

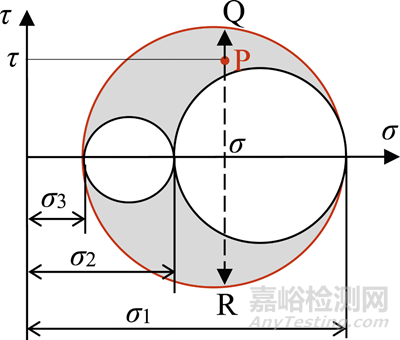

圖 1. 三維應力狀態的Mohr圓
2. Hashin準則與Tsai-Wu準則的關系
Hashin準則通過引入失效模式（如纖維模式和基體模式）以及TFP假設，簡化了復雜應力狀態下的復合材料失效的預測，所預測的是面失效；而Tsai-Wu準則，預測的則是點失效，不區分失效模式。文章指出，在引入TFP假設之前，Hashin準則的失效函數與Tsai-Wu準則的失效函數完全相同，只是形式上，Hashin準則是通過應力不變量來表達失效函數而已。而Hashin準則的最終形式與Tsai-Wu準則的差別，即在特定失效模式下所得的簡化了的失效函數，則完全是由之后引進的TFP假設與失效模式造成的。然而，如果TFP假設的適用性有問題的話，那么，Hashin準則就是從Tsai-Wu準則朝著一個不正確的方向邁了一步而已。這正是文章欲予揭示的。
3. 對于各向異性材料質疑TFP假設適用性
文章對Hashin失效準則中最關鍵的假設—— TFP假設（失效由失效面上的面力決定）——進行了深入的討論。作者通過三個案例來說明在各向異性材料中，失效并不總是由失效面上的面力決定的。第一個案例是單向纖維增強復合材料（UD composites）在垂直于纖維方向的等雙軸壓縮下的失效行為；第二個案例涉及一種特殊的各向異性復合材料，其中纖維的彈性特性與基體相比十分低，可以近似為孔洞；第三個案例是UD復合材料在沿纖維方向的單軸拉伸或壓縮時發生的辟裂失效。在這三個案例中，在失效平面上面力完全消失，但是材料失效仍然發生，這與TFP假設相矛盾，表明該假設在理論上和物理上都不成立，因此不能普遍適用于UD復合材料。
（1）等雙軸橫向壓縮的UD復合材料：實驗結果表明，復合材料在等雙向橫向壓縮下，失效發生在面力為零的平面上，與假設相矛盾。

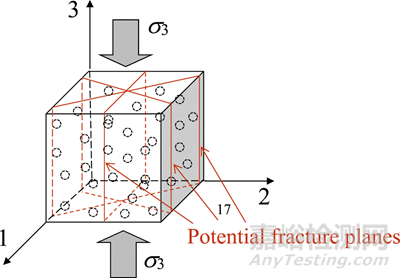

圖 2. 纖維方向垂直的等雙向壓縮應力狀態

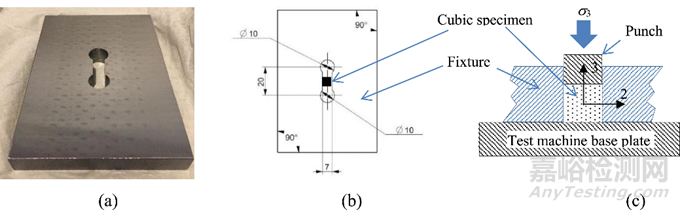

圖 3. (a) 鋼制夾具，(b) 夾具俯視圖，包括試件，(c) 夾具裝置的橫截面圖，其中樣本中的纖維方向與頁面垂直
（2）單軸橫向壓縮下的纖維弱化的UD復合材料：這樣的復合材料在單向橫向壓縮下，失效應該發生在面力為零的平面上，與TFP假設相矛盾。

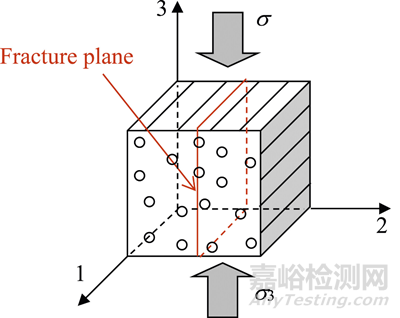

圖4.纖維弱化單向復合材料在橫向單軸壓縮應力下的失效
因?yàn)槔w維弱化的UD復合材料不易獲取，文章采用了粒子弱化復合材料作為其替代，展示了其在單向壓縮下的實驗結果，失效發生在面力為零的平面上，與TFP假設相矛盾。
圖5. 在單向壓縮下的顆粒弱化復合材料

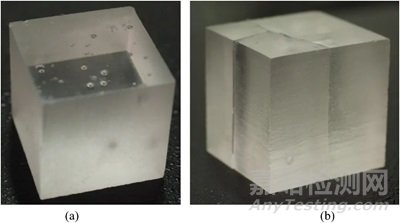

圖 6. 立方玻璃試樣 (a) 測試前 (選擇一個透明的表面以顯示內部氣泡) (b) 失效后的試件 (壓縮載荷加在垂直方向上)
（3）在沿纖維方向單軸拉伸或壓縮下的UD復合材料：這時經常發生的一種失效模式是順纖維方向的辟裂

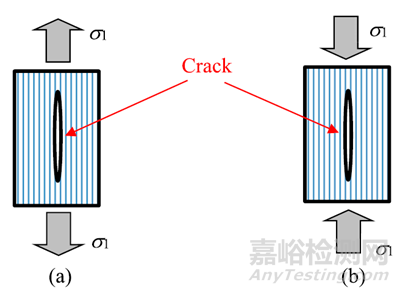

圖7. 在沿纖維方向的單軸拉伸或壓縮下，UD復合材料中經常發生的順纖維方向辟裂的失效模式 （a）單軸拉伸、（b）單軸壓縮
4.關于Hashin準則中失效模式的討論
在材料失效準則的研究領域，Hashin準則還有另外一些方面值得進一步探討，尤其是與失效模式相關的內容。Hashin準則在引入失效模式時，除了纖維和基體失效模式，還提出了拉伸和壓縮失效模式，但這一做法引發了一些誤解。
首先，Hashin準則最終形成的公式中，拉伸失效與壓縮強度無關，反之亦然。這種表述導致了一種觀念，即預測拉伸模式失效時不能涉及壓縮強度，反之亦然。然而，這種觀點缺乏科學依據，與TFP假設相似，它被默認接受而從未受過質疑。
Hashin準則在很大程度上依賴于莫爾準則。根據莫爾準則，理論上失效包絡線應該從所有應力狀態下失效時的莫爾圓來構建。實際操作中，至少應考慮單軸拉伸和單軸壓縮的情況。因此，除非應力狀態恰是單軸拉伸或單軸壓縮，否則在一般情況下，失效應由拉伸和壓縮強度（即相應的莫爾圓）共同決定，不論失效模式被劃分為拉伸還是壓縮。即使在單軸壓縮情況下，失效面的方向也會受到拉伸強度的影響。因此，在預測所謂的壓縮失效時，考慮材料的拉伸強度不僅是合理的，而且是必需的；反之亦然。
其次，關于基體失效的問題，Hashin準則中拉伸和壓縮模式的劃分是基于兩個橫向正應力的和，但是，根據莫爾準則，即使正應力之和為負，只要其中一個應力為正且足夠大，同時材料足夠脆，拉伸失效仍然可能發生。這一點已在文獻中得到充分證明。因此，Hashin準則將失效模式簡單劃分為拉伸和壓縮，缺乏充分的依據。
上述討論并非否定失效模式在失效準則公式中的重要性，而是指出Hashin在引入失效模式時的所采用的方法并沒有充分的科學支持，反而被過分夸大。根據Hashin在1980年發表的原始文獻，引入失效模式的概念主要是為了避免二次失效函數中的交互項系數，而非基于全面的微觀力學研究。在區分纖維模式和基體模式時，除了TFP假設外，并未考慮其他與模式相關的信息，而且在推導拉伸失效準則時人為排除了壓縮強度，反之亦然。為了更客觀地反映失效模式在失效準則中的作用，需要進行更系統的研究。文章的目的是要傳達一個關鍵信息：如果我們的思維被原有的框架所限制，例如盲目接受TFP假設和失效模式劃分，那么就很難取得更符合實際的成就。
三、小結
Hashin準則的核心假設——“失效由失效平面上的牽引力決定”——在非各向同性材料上，從來沒有能通過任何有效的檢驗，而相反，文章中比較簡單地就列舉了三個反例。該假設在Mohr準則（嚴格地僅適用于各向同性材料）中的適用性具有相當?shù)母鶕?jù)，但對非各向同性材料的適用適用性，幾乎毫無根據。該研究揭示了Hashin準則失效模式概念的不足，并強調了如果要對復合材料失效理論進行科學的研究，那么就需要如實評估Hashin準則，并尋求更可靠的理論框架。
原始文獻：
Li, S., & Sitnikova, E. (2024). A critical appraisal of the Hashin failure criterion. Journal of Composite Materials, 0(0), 1–14. https://doi.org/10.1177/00219983241289488
原文鏈接：
https://journals.sagepub.com/doi/10.1177/00219983241289488
