中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

前言：

      業(yè)內(nèi)比較關(guān)注的國家標準GB 1499.2-2024《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》于2024年6月25日發(fā)布，2024年9月25日開始正式實施。該標準是GB 1499《鋼筋混凝土用鋼》的第2部分，GB 1499已經(jīng)發(fā)布了第1部分：熱軋光圓鋼筋、第2部分：熱軋帶肋鋼筋和第3部分：鋼筋焊接網(wǎng)。

     鋼筋混凝土結(jié)構(gòu)在橋梁、海洋平臺、房屋建筑等現(xiàn)代工程建造中具有極其廣泛的應用?；炷恋目箟耗芰姷估芰θ?，而鋼筋作為鋼筋混凝土建筑構(gòu)件的骨架，在混凝土中主要承受拉應力，具有非常高的抗拉強度；兩者的線膨脹系數(shù)相似，因而不會由于環(huán)境因素而產(chǎn)生過大的應力；此外鋼筋和混凝土之間具有良好的粘結(jié)力，兩者的組合使用為諸多大型土木工程的實現(xiàn)奠定了基礎(chǔ)。

      鋼筋是鋼鐵行業(yè)的重要產(chǎn)品組成部分，是我國產(chǎn)量最大的單一鋼材品種，根據(jù)國家統(tǒng)計局數(shù)據(jù)顯示，2023年，我國粗鋼年產(chǎn)量10.19億噸，其中鋼筋產(chǎn)量為2.26億噸，約占全國粗鋼年產(chǎn)量的22.1％。鋼筋產(chǎn)品不僅量大面廣，而且關(guān)系到國計民生。鋼筋作為鋼筋混凝土結(jié)構(gòu)的“筋骨”，對建筑安全、使用壽命、綠色節(jié)能等影響巨大。為保障建筑工程的的質(zhì)量和安全，國際上制定了一系列的鋼筋產(chǎn)品標準，對鋼筋的材料性能檢測進行了詳細的定義和要求，涵蓋了拉伸試驗、彎曲試驗和彎曲試驗，以及疲勞試驗等。我國對鋼筋的生產(chǎn)、使用和質(zhì)量檢測的控制標準現(xiàn)行版本為GB/T 1499.2-2024《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》，標準對鋼筋的檢驗項目作了如下規(guī)定：

檢驗項目

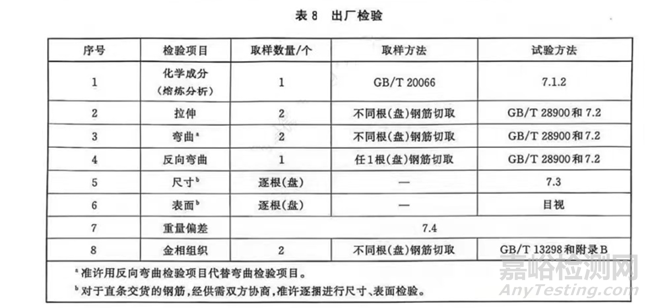

     每批鋼筋的檢驗項目、取樣數(shù)量、取樣方法和試驗方法應符合表8的規(guī)定。

     鋼筋在鋼廠的出廠檢驗和進入工地時，應按國家現(xiàn)行相關(guān)標準的規(guī)定抽取試樣作拉伸、彎曲、反向彎曲、疲勞等力學性能和重量偏差檢驗，檢查數(shù)量按出廠或進場的批次和產(chǎn)品的抽樣檢驗方法確定，檢驗結(jié)果必須符合有關(guān)標準的規(guī)定。

該標準的歷次版本發(fā)布情況：

      該標準于1979年正式發(fā)布，經(jīng)歷了1984年第一次修訂，1991年第二次修訂，1998年第三次修訂，2007年第四次修訂，2018年第五次，本次為第六次修訂。

新標準的主要變化：

      該標準由推薦性國家標準改為強制性國家標準，并代替GB/T 1499.2-2018《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》，與GB/T 1499.2-2018相比，除結(jié)構(gòu)調(diào)整和編輯性改動外，除了其他主要技術(shù)變化如下：

更改了重量允許偏差(見表4，2018年版的表4)；

更改了疲勞性能的要求(見6.5，2018年版的7.6)；

增加了尺寸、表面質(zhì)量檢測時的取樣要求(見表8)；

更改了重量偏差的測量總重量的精度(見7.4.1，2018年版的8.4.1)；

更改了混合批要求(見8.3.2，2018年版的9.3.2)；

更改了檢驗項目和取樣數(shù)量(見8.3.3，2018年版的9.3.2)；

更改了重量偏差項目復驗規(guī)定(見8.3.5，2018年版的9.3.5)；

更改了包裝、標志和質(zhì)量證明書的規(guī)定(見第9章，2018年版的第10章)。

新標準中涉及力學及工藝性能檢測的關(guān)注點或解析：

力學性能：

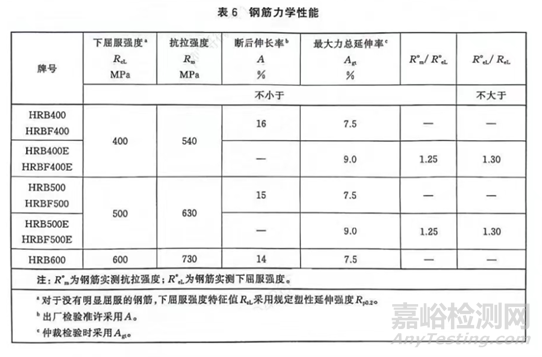

     鋼筋的下屈服強度ReL、抗拉強度Rm、斷后伸長率A、最大力總延伸率Agt等力學性能特征值應符合表6的規(guī)定。表6所列各力學性能特征值，其中圖片為最大保證值，其他為最小保證值。

（1）鋼筋的下屈服強度ReL、抗拉強度Rm、斷后伸長率A、最大力總延伸率Agt等力學性能特征值應符合表6的規(guī)定。表6所列各力學性能特征值，其中為最大保證值，其他為最小保證值。（原規(guī)范：除圖片可作為交貨檢驗的最大保證值外，其他力學特征值可作為交貨檢驗的最小保證值。）

(2) 新規(guī)范表6底部注釋：出廠檢驗準許采用A，仲裁檢驗時采用Agt。（原規(guī)范：伸長率類型可從A或Agt中選定，但仲裁檢驗時應采用Agt；因為GB 1499.2本質(zhì)上是產(chǎn)品標準，它主要還是面向鋼筋生產(chǎn)企業(yè)的，對需方的鋼筋進場驗收并未作明確要求，需方可以根據(jù)自己的需求來選擇A或Agt）。

(3) 對牌號帶“E”的鋼筋應進行反向彎曲試驗。經(jīng)反向彎曲試驗后，鋼筋受彎曲部位表面不應產(chǎn)生裂紋；反向彎曲試驗的彎曲壓頭直徑比彎曲試驗相應增加1個鋼筋公稱直徑。（刪除了“根據(jù)需方要求，其他牌號鋼筋也可進行反向彎曲試驗”；并將“可用反向彎曲試驗代替彎曲試驗”移到了檢驗項目的表8出廠檢驗底部的注釋中“準許用反向彎曲檢驗項目代替彎曲檢驗項目”。由此可以得出這樣的理解，即在鋼筋的出廠檢驗中，帶“E”的鋼筋只需進行反向彎曲試驗，不帶“E”的鋼筋可以選擇進行彎曲試驗或者反向彎曲試驗；但是在仲裁試驗中沒有這種替代關(guān)系）。

(4) 反向彎曲試驗，先正向彎曲90°，把經(jīng)正向彎曲后的試樣在100℃±10℃溫度下保溫不少于30min，經(jīng)自然冷卻后再反向彎曲20°。兩個彎曲角度均應在保持載荷時測量。出廠檢驗準許在室溫下直接進行反向彎曲，仲裁檢驗應在時效后進行反向彎曲。（原規(guī)范：當供方能保證鋼筋經(jīng)人工時效后的反向彎曲性能時，正向彎曲后的試樣亦可在室溫下直接進行反向彎曲。新規(guī)范表述方式變了，但意思沒變）。

(5) 每批重量不大于60t時，應按表8要求取樣并檢驗。每批重量大于60t時，每增加40t（或不足40t的余數(shù)），應增加1個拉伸試驗試樣和1個彎曲試驗試樣，對牌號帶“E”的鋼筋還應增加1個反向彎曲試驗試樣。（由于出廠檢驗時，準許采用反向彎曲試驗替代彎曲試驗，因此對于牌號帶“E”的鋼筋，可以只增加1個拉伸試驗試樣和一個反向彎曲試驗試樣）。

(6) 新規(guī)范更改了疲勞性能的要求，明確了“應用于公路橋涵、鐵路橋涵、城市軌道交通地下結(jié)構(gòu)等承受動力循環(huán)作用的混凝土結(jié)構(gòu)或構(gòu)件時，應提供對應牌號、對應規(guī)格的疲勞性能檢驗報告。疲勞性能檢驗應按照GB/T 28900 進行，在不同根（盤）鋼筋切取5支。”（原規(guī)范：根據(jù)需方要求，可進行疲勞性能試驗。疲勞試驗的技術(shù)要求和試驗方法應按照GB/T 28900的規(guī)定。新規(guī)范要求在某些情況下應主動提供疲勞性能檢驗報告。）

      鋼筋力學性能是衡量鋼筋產(chǎn)品質(zhì)量最重要的指標，鋼筋的力學及工藝性能檢測要能夠準確檢測和及時報出試驗數(shù)據(jù)，更好地為鋼筋質(zhì)量的管控提供有效支撐。近年來，隨著鋼筋生產(chǎn)技術(shù)的不斷創(chuàng)新和質(zhì)量方面的有效管控，有力推動了鋼筋質(zhì)量不斷提升，相信新標準的正式實施，對促進鋼鐵行業(yè)轉(zhuǎn)型升級意義重大。
