具有特定屬性結構的逆向設計是具有挑戰性的，主要是因為存在多種設計方案可以滿足規定的條件。以變形復合材料梁為例，由于材料、幾何形狀和驅動方式的選擇多樣，導致制造方案也多種多樣。此外，這類問題往往伴隨著大變形，使其成為高度非線性問題。

該研究提出了一種基于生成對抗網絡（GAN）的逆設計方法，用于構建能夠變形為目標形狀并執行復雜預定運動的軟復合材料梁。該方法利用了具有被動層和主動層的復合材料，這些層由于非均勻的幾何和材料屬性，通過溫度驅動應變失配達到預定變形的目的。

為了測試該方法并快速探索參數空間，該研究對高彈性主動層的進行拉伸實驗。實驗和數值分析結果表明，簡單模型能夠有效生成設計參數，使得復合材料梁在釋放后能夠自行變形為目標形狀。

研究還擴展了該方法，使其能夠生成用于形成軟、變形復合材料梁的設計參數，當通過溫度驅動時，這些梁能夠執行復雜的預定運動。該數據驅動方法簡單而穩健，能夠為復雜問題提供解決方案，并有望在未來軟機器人、智能可部署結構等領域發揮重要作用。

一、引言

變形結構因其能夠在緊湊構型和展開構型之間轉換而具有廣泛應用，例如軟體機器人、可展開結構等。這些結構通常依賴于材料、幾何和驅動方式的協同作用來實現變形。現有的變形結構設計方法大多依賴于經驗或啟發式算法，難以快速有效地生成滿足特定變形要求的結構參數。此外，由于變形結構的非線性特性，傳統的優化算法難以解決復雜的逆設計問題。

近日，《Engineering Applications of Artificial Intelligence》期刊發表了一篇由盧布爾雅那大學機械工程學院非線性力學實驗室的研究團隊完成的有關基于生成對抗網絡的軟變形復合梁逆設計的研究成果。該研究提出了一種基于生成對抗網絡（GAN）的軟變形復合梁逆設計方法，通過學習大量訓練樣本，生成滿足特定變形要求的結構參數，從而實現快速有效的變形結構設計。論文標題為“Using a generative adversarial network for the inverse design of soft morphing composite beams”。

二、內容簡介

研究提出了一個可展開梁的逆向設計問題，問題目標是通過設計具有預拉伸層的復合梁，使其在釋放后能夠變形為目標形狀。復合梁由一個基底層和多個預拉伸層組成，預拉伸層的幾何和材料屬性以及預拉伸量是設計參數。目標形狀是已知的，而設計參數需要通過逆向設計方法來確定。

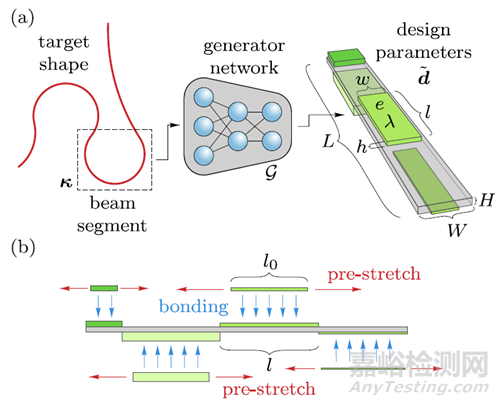

圖1 展示了基于神經網絡的軟、自展開結構逆設計方法。

基于生成對抗網絡（GAN）的逆向設計框架由生成器網絡、評估網絡和預訓練的模擬器網絡組成。生成器網絡的目的是生成設計參數，判別器網絡評估其可行性，模擬器網絡驗證其準確性。三者協同工作，最終生成可行且準確的設計參數，使得結構能夠變形為目標形狀。

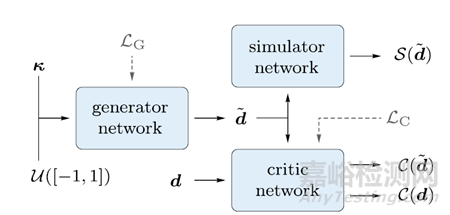

圖2 展示了用于變形結構逆設計的神經網絡模型的各個組件。該模型由三個獨立的網絡組成：生成器網絡、判別器網絡和預訓練的模擬器網絡。

文章使用3D打印模具制造了硅橡膠片，并采用預拉伸層與基底層精確粘合的方法制作了變形復合梁。首先使用 3D 打印機制作模具，制作硅橡膠層。根據設計參數裁剪和預拉伸主動層，并將其粘接到基底層上。最后，釋放復合材料梁，使其變形為目標形狀。

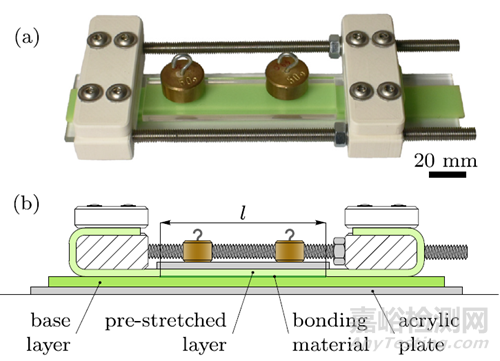

圖3 展示了用于制造變形軟復合材料梁的裝置。(a) 該裝置由 3D 打印部件、螺栓、螺母和螺紋桿組成，用于復合材料梁的制造階段。通過擰緊螺母，可以非常精確地控制單個層的拉伸。(b) 制造階段的橫截面視圖。

實驗結果表明，使用生成的設計參數制作的復合材料梁能夠很好地變形為目標形狀，與目標形狀之間只有很小的偏差。模擬結果表明，生成的設計參數能夠準確預測復合材料梁的變形。此外，還討論了生成器網絡的魯棒性，并與其他方法進行了比較。

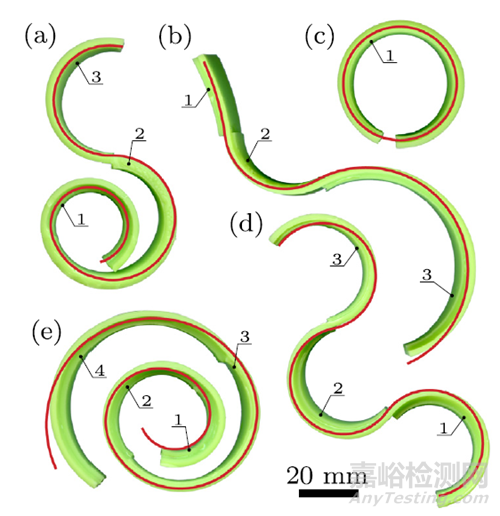

圖4 對比了目標梁形狀（紅色曲線）和根據生成的設計參數制造的復合材料梁（綠色硅膠聚合物）。(a) 和 (b) 為由隨機訓練示例組裝的形狀，(c) 為圓形，(d) 為波浪形，(e) 為螺旋形。圖中數字代表每個部分，指示用于制造每個復合材料梁的設計參數。

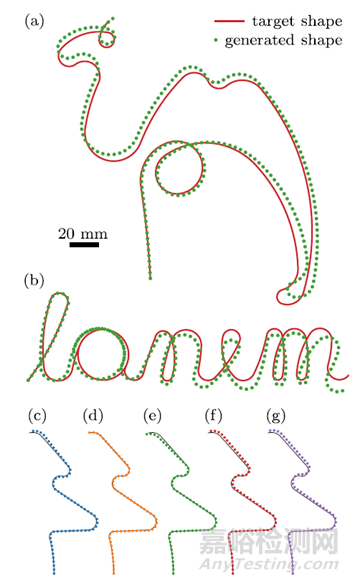

圖5 展示了根據目標形狀生成設計參數，以制造變形復合材料梁的過程。

該研究擴展了逆設計方法，使其能夠生成溫度驅動變形結構的設計參數。通過將預拉伸參數替換為線性熱膨脹系數和溫度載荷，可以設計出在溫度作用下能夠執行復雜運動的結構。通過兩個數值示例展示了設計的復合梁能夠在加熱或冷卻時從目標初始位置變形到目標最終位置，驗證了方法的可行性和有效性。

圖6 展示了生成設計參數，以制造能夠通過加熱/冷卻驅動并演示復雜運動的軟變形梁的過程。展示了兩個梁的例子 (a) 和 (b)，它們從目標起始位置（虛線紅色曲線）變形為目標終止位置（實線紅色曲線）。虛線黑色線代表兩個梁的初始形狀，長度分別為 (a) 98 毫米和 (b) 172 毫米。(a) 和 (b) 中的插圖分別展示了變形梁的結構。

三、 小結

該研究提出了一種基于生成對抗網絡的軟變形復合梁逆設計方法，通過學習大量訓練樣本，生成滿足特定變形要求的結構參數，從而實現快速有效的變形結構設計。該方法在軟體機器人、可展開結構等領域具有廣泛的應用前景。

原始文獻：

Brzin, T., & Brojan, M. (2024). Using a generative adversarial network for the inverse design of soft morphing composite beams. Engineering Applications of Artificial Intelligence, 133, 108527.

原文鏈接：

https://doi.org/10.1016/j.engappai.2024.108527
