中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

試驗(yàn)?zāi)康暮褪C(jī)理

鹽霧腐蝕是一種常見和最有破壞性的大氣腐蝕，主要腐蝕成份是海洋中氯化鈉，它主要來源于海洋和內(nèi)地鹽堿地區(qū)。鹽霧對金屬材料表面的腐蝕是由于氯離子穿透金屬表面的氧化層和防護(hù)層與內(nèi)部金屬發(fā)生的電化學(xué)反應(yīng)引起的。同時由于氨離子含有移動的水和能，易吸附在金屬表面的孔隙、縫隙而去取代氧化層中的氧，把不溶解性的氧化物變成可溶性的氯化物，對產(chǎn)品造成破壞。

鹽霧試驗(yàn)已經(jīng)可以對海邊的鹽霧環(huán)境進(jìn)行加速，但是對于某些產(chǎn)品的長時間耐腐蝕要求，試驗(yàn)時間很長，于是有企業(yè)開始尋求創(chuàng)新的鹽霧試驗(yàn)加速方法來縮短測試時間，提高試驗(yàn)的效率。

在《環(huán)境試驗(yàn)手冊》中詳細(xì)介紹了鹽霧試驗(yàn)設(shè)備、失效機(jī)理、試驗(yàn)標(biāo)準(zhǔn)和試驗(yàn)注意事項(xiàng)。其中專門對試驗(yàn)條件進(jìn)行了說明。和上面的加速試驗(yàn)有所不同的是，無論是增加溫度、增加鹽霧濃度還是增加噴霧量并無法提高試驗(yàn)的嚴(yán)酷程度。通過優(yōu)化組合試驗(yàn)的條件則可以提供更好的腐蝕化學(xué)反應(yīng)環(huán)境來提高鹽霧腐蝕的發(fā)生速度。

試驗(yàn)標(biāo)準(zhǔn)

高加速鹽霧試驗(yàn)的應(yīng)用到現(xiàn)在為止仍然非常的有限，所以暫時還沒有任何的公開標(biāo)準(zhǔn)給出具體的建議，另外即使是有限的幾家公司擁有一些經(jīng)驗(yàn)，但是并沒有對相應(yīng)的資料進(jìn)行公開。

針對鹽霧腐蝕的基本機(jī)理，腐蝕和鹽霧與氧氣相關(guān)，如果氧氣缺乏則相應(yīng)的腐蝕速度會降低，為了更好的保證為腐蝕提供足夠的氧氣進(jìn)行化學(xué)反應(yīng)，最好的方式是噴灑鹽霧一段時間后引進(jìn)新的空氣補(bǔ)充氧氣，并且保持一段時間使其可以進(jìn)行化學(xué)反應(yīng)后再噴灑鹽霧，如此往復(fù)可以最大程度的保證腐蝕的持續(xù)進(jìn)行。

高加速鹽霧腐蝕試驗(yàn)可以對如下的試驗(yàn)參數(shù)進(jìn)行調(diào)整來加速腐蝕，但是任何組合都需要進(jìn)行驗(yàn)證確認(rèn)，因?yàn)槊總€材料的特性不同，并不是提高應(yīng)力就可以加速腐蝕速度:

● 提高溫度；

● 提高濕度；

● 采用循環(huán)鹽霧試驗(yàn)，鹽霧采用冷水；

● 采用循環(huán)鹽霧試驗(yàn)，干燥空氣為高溫并且提高氧氣含量。

企業(yè)案例

對于金屬部件最大的挑戰(zhàn)之一就是腐蝕，尤其是在惡劣條件下使用更是如此，例如浴室里面的金屬零部件、在戶外使用的產(chǎn)品、汽車外飾件等等?？紤]到較長的現(xiàn)場使用時間，相應(yīng)的試驗(yàn)時間就很長，非常有必要在現(xiàn)有的鹽霧試驗(yàn)的基礎(chǔ)上進(jìn)行加速來縮短試驗(yàn)時間。

某金屬外殼用在戶外基站上，基站實(shí)際安裝在海邊，壽命要求為5年。采用傳統(tǒng)的鹽霧試驗(yàn)需要花費(fèi)很長時間，企業(yè)最終決定采用高加速鹽霧試驗(yàn)堆產(chǎn)品進(jìn)行評估。

高加速鹽霧腐蝕試驗(yàn)條件:

●試驗(yàn)時間：7天

●循環(huán)數(shù)：28循環(huán)

●循環(huán)噴霧時間：15分鐘

●循環(huán)干燥時間：15分鐘

●循環(huán)高溫高濕時間：5.5小時

●干燥空氣溫度：20℃

●鹽水溫度：20℃

●鹽水桶氯化鈉溶液濃度：40~60g/L

●噴霧量：每小時平均可收集1.0~2.0ml

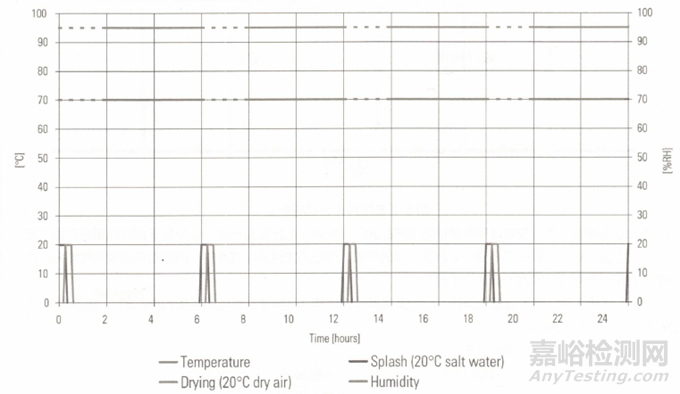

高加速鹽霧試驗(yàn)條件
