《半導體器件的失效機理和模型》將針對硅基半導體器件常見的失效機理展開研究。這些失效機理大致按照從硅到封裝器件的半導體生產工藝流程進行了分類：前段制程（FEoL）、后段制程（BEoL）和封裝/界面失效機理。

注：失效機理研究只包括那些業界相對成熟，同時還包括這些失效機理的模型研究現狀。內容主要來源為國內外文獻的翻譯整理，供大家學習參考。

一圖看懂什么是FEoL，什么是BEoL，圖片來源于勝科納米宣傳資料



各階段常見的典型失效機理



前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 層間電介質/低k值/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度

本文對FEoL階段的表面反轉（mobile ions）失效模式進行研究



金屬元素如鋰（Li）、鈉（Na）和鉀（K），有時會出現在半導體加工材料中。在二氧化硅（SiO2）中，在適度的電場（約0.5MV/cm）和溫度（100°C）條件下，這些金屬離子具有很強的遷移性。在Si-SiO2界面處金屬離子的積累會導致表面反轉，使芯片漏電流增加甚至導致芯片故障。



因?yàn)殁c和鉀的遷移率高，且在許多半導體材料中很常見，故這兩種離子通常做為常見的可疑移動離子。在偏壓下，它們可以從多晶硅漂移到硅襯底。在Si-SiO2界面處正離子的積累會使表面反轉，并嚴重降低SiO2的隔離性能。二氧化硅柵極電介質中的離子漂移也會導致發生TDDB失效。對于 EPROM 而言，在帶負電的多晶硅浮柵周圍的移動離子積累會導致數據保留失敗。



出現這種由表面反轉引起的漏電流增大的故障芯片，在無偏壓的高溫烘烤過程中可以恢復。烘烤會導致移動離子重新分布，使其遠離累積的Si-SiO2界面（對于類似EPROM的器件，則是遠離多晶硅浮柵）。



移動離子擴散的活化能取決于幾個因素：



1）擴散物質



2）移動離子擴散所通過的介質



3）污染物的濃度



通常，SiO2（及其界面）中移動離子擴散的活化能在0.75 ~1.8eV這個范圍。參考文獻[1]被認為在比較可靠的活化能參考，其根據基本物理參數計算了25種不同物質的活化能，而且活化能值在后續的研究得到了證實。

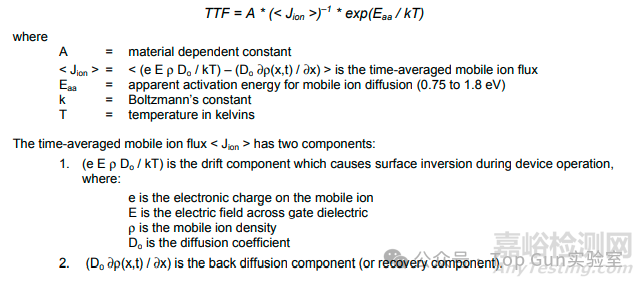

mobile ions退化模型受電場和溫度的影響。故其失效時間可參考埃林模型：





對于以漂移為主的故障（即恢復部分較?。?，失效時間方程簡化為：





Mobile ions模式壽命預估示例：

目標：

計算加速因子（AF），即AF=TTFuse/TTFaccel

假設條件：

1）正常使用條件為：50°C芯片溫度和VG=3.3V

2）加速條件為：150°C和VG=5.0V

3）表觀活化能Eaa：0.75eV（以Na+漂移為主的故障）

AF計算公式：



AF=(Tuse/Taccel)(VG,accel/VG,use)*exp[(Eaa/k)(1/Tuse–1/Taccel)]



假設條件代入計算：



AF=((273+50)K/(273+150)K)(5.0V/3.3V)*exp[(0.75eV/8.62x10–5eV/K)(1/(273+50)K–1/(273+150)K)]=[0.7636*1.515]*583.0=~675

結論：從加速應力條件轉變到正常使用條件，TTF值將增加到加速應力值的 675倍。在這個總加速因子中，約 1.16 倍是由于移動離子通量，而約 583 倍是由于溫度。



參考文獻：

1）Stuart, D., “Calculations of Activation Energy of Ionic Conductivity in Silica Glass by Classical Methods,” Journal of the American Ceramic Society, Vol. 37, Issue 12, 1954, pp. 573-580.
