閂鎖效應存在于體CMOS集成電路中，它一直是CMOS集成電路可靠性的一個潛在的嚴重問題，隨著CMOS技術的不斷發展，器件的尺寸越來越小，同時器件間的間距也越來越小，集成電路的器件密度越來越大，集成電路的閂鎖效應變得越來越嚴重，特別是在輸入輸出電路。

在CMOS集成電路中，形成MOS晶體管的同時也會形成相應的寄生雙極晶體管結構。在PMOS中，源和漏的重?fù)诫sp+型有源區，N阱（N-Well）擴散區和P型襯底（P-sub）會形成縱向寄生的PNP結構；在NMOS中，源和漏的重?fù)诫sn+型有源區，P阱（P-Well）擴散區和PMOS的N阱擴散區會形成橫向寄生的NPN結構。在正常情況下，寄生的BJT都是截止的；當其中一個BJT的集電極電流受外部干擾突然增加到一定值時，該BJT的發射結正偏，電流反饋到另一個BJT，從而使兩個BJT因觸發而導通進入閂鎖狀態。圖1是典型CMOS器件剖面圖及其寄生效應等效電路圖。

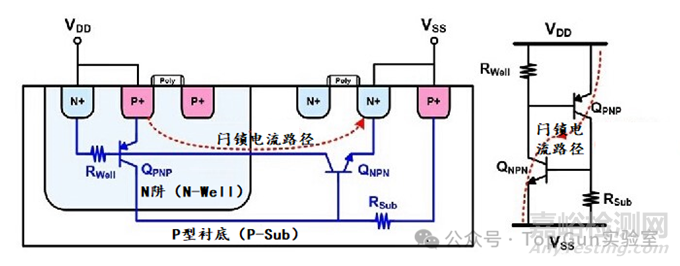

圖1 典型CMOS器件剖面圖及其寄生效應等效電路圖

在正常情況下，這些寄生雙極晶體管都是截止的，即高阻阻塞態，寄生雙極晶體管組成的電路在高阻阻塞態下，它們具有很高的阻抗，漏電流非常小。但是在一定的觸發條件下，寄生雙極晶體管組成的電路會被觸發進入低阻閂鎖態。

如果觸發條件去除后，這些寄生的雙極晶體管仍然能保持低阻閂鎖態，那么此時低阻閂鎖態是可持續的，電壓信號足以維持低阻閂鎖態，把這種現象稱為自持，自持就是一旦兩個寄生雙極晶體管導通后，在VDD和VSS之間形成低阻通路形成大電流，并且產生正反饋回路使兩個寄生雙極晶體管一直導通，電路在電源VDD和地VSS之間一直保持低阻通路；如果觸發條件去除后，寄生雙極晶體管從低阻閂鎖態恢復到高阻阻塞態，那么低阻閂鎖態是暫時的不可持續的，電壓信號不足以維持低阻閂鎖態，寄生雙極晶體管組成的電路不具有自持能力。

閂鎖效應的發生的條件：

1）QNPN和QPNP寄生BJT都導通，在VDD和VSS之間產生低阻抗通路，詳見圖1紅色虛線；

2）兩個晶體管反饋回路增益的乘積大于1（β1×β2≥1），β1為QPNP的基極到集電極的電流增益，β2為QNPN的基極到集電極的電流增益。

注：從傳輸線脈沖TLP（TransmissionLine Pulse）I-V曲線的角度解釋閂鎖效應會更清晰，有興趣的同學可以搜索學習。

當電路一旦發生閂鎖效應，可能形成大電流，假如沒有限流機制，低阻閂鎖態產生大電流可能將PN結或者鋁線燒毀，因此就算低阻閂鎖態是暫時的，如果沒有限流機制，也會造成電路永久失效，這種情況也可以認為電路發生了閂鎖效應。所以閂鎖效應具有兩種形式：一種是具有自持能力的閂鎖效應，此時無論閂鎖效應有沒有造成芯片損毀，它都會導致CMOS芯片無法正常工作；第二種是不具有自持能力的閂鎖效應，低阻閂鎖態只是暫時的，但是此時的低阻閂鎖態會產生大電流燒毀芯片，它也閂鎖效應的一種形式。閂鎖效應最易發生在易受外部干擾的輸入輸出電路，也偶爾發生在內部電路；閂鎖有時會導致芯片燒毀，有時解除閂鎖條件后又能恢復正常（主要看電路有沒有限流，造成芯片永久性失效的通常為熱失效）。

發生閂鎖的常見條件：

1）輸入輸出電路發生閂鎖的原因一般是輸入或輸出引腳信號的上沖/下沖；

2）內部電路發生閂鎖的原因一般是芯片在高溫條件下寄生雙極晶體管漏電流過大觸發閂鎖條件發生自持。
