     SKH51鎢鉬系韌性高速鋼具有優異的力學性能，如碳化物顆粒細小均勻、韌性好、熱塑性好、切削性能優良、耐磨性能優異等。SKH51高速鋼還可以抵抗600℃下的高溫軟化，淬火熱處理后其硬度可達約60HRC，這些優異的性能使其可作為某些零部件材料應用在超超臨界機組中。

     對軸套表面進行強化改性，即在真空淬硬后進行滲氮處理，以提高其耐磨性、耐腐蝕性和耐疲勞性。在滲氮過程中，發現一部分軸套產生裂紋，甚至還有軸套發生開裂現象，裂紋位置均接近軸套凸臺。研究人員采用一系列理化檢驗方法對軸套開裂原因進行分析，以避免該類問題再次發生。

1、 理化檢驗

1.1 宏觀觀察

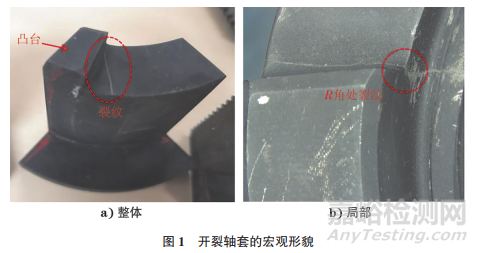

    圖1為開裂軸套的宏觀形貌。由圖1可知：軸套上端為裂紋起始區域，裂紋逐漸向軸套底座擴展；軸套上端開裂位置位于凸臺附近，其中裂紋一端位于軸套內側R角位置，另一端位于外側近凸臺位置。

1.2 化學成分分析

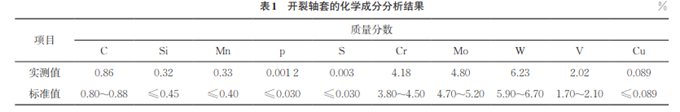

       利用火花發射光譜儀對開裂軸套試樣進行化學成分分析，結果如表1所示。由表1可知：開裂軸套的化學成分符合JIS G4403—2005《高速工具鋼》的要求。

1.3 硬度測試

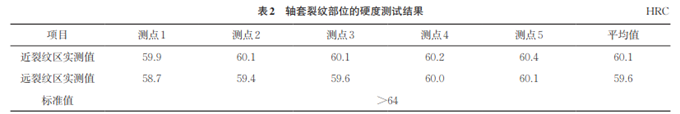

     根據GB/T 230.1—2018 《金屬材料 洛氏硬度試驗 第1部分：試驗方法》，在開裂軸套靠近裂紋區域和遠離裂紋區域的淬硬層處取樣，利用數顯洛氏硬度計對試樣進行硬度測試，結果如表2 所示。由表2可知：靠近裂紋部位和遠離裂紋部位的硬度差異較小，且均低于JIS G4403—2005 的要求。

1.4 金相檢驗

      在軸套裂紋擴展位置取金相試樣，試樣的金相檢驗結果如圖2所示。由圖2可知：試樣組織中共晶碳化物分布不均勻，沿裂紋擴展方向可見較多白色條帶狀共晶碳化物，且細長的帶狀共晶碳化物與較寬的密集條帶共晶碳化物共存，且裂紋位于共晶碳化物密集處；按照ZB J36003—87 《工具熱處理金相檢驗標準》，發現軸套的回火程度為1級，但回火不充分，組織中存在一定量的殘余奧氏體。

1.5  掃描電鏡 (SEM) 分析

     在軸套開裂處取樣，對試樣進行SEM分析，結果如圖3所示。由圖3可知：軸套內側R角位置為裂紋起始位置，隨后裂紋沿條帶狀分布不均勻的碳化物擴展，直至軸套開裂；裂紋附近存在大量帶尖角、形狀不規則的塊狀共晶碳化物。

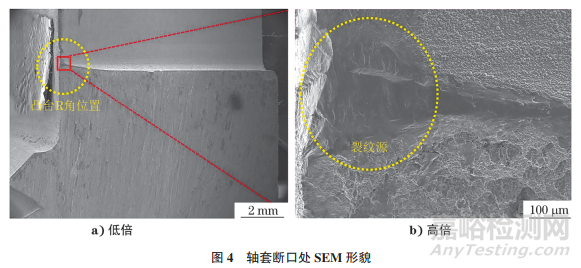

     在軸套斷口處取樣，對試樣進行SEM分析，結果如圖4所示。由圖4可知：裂紋源位于凸臺內表面R角位置，整個斷口為解理斷口，呈脆性斷口特征；裂紋源附近可見沿橫向擴展的微裂紋。

2、 綜合分析

     由上述理化檢驗結果可知：開裂軸套基體中存在較為嚴重的沿軸向條帶狀共晶碳化物，且碳化物分布不均勻；裂紋附近的共晶碳化物呈帶尖角的不規則塊狀。在熱處理過程中，分布不均勻的共晶碳化物會使材料不同位置的組織轉變程度產生差異，從而引起不同位置的組織應力產生較大差異。當材料中存在帶尖角的塊狀共晶碳化物時，碳化物周圍會產生應力集中，并形成與基體界面脫離的微小孔洞，在較小的外界應力作用下，孔洞擴展成微裂紋，最后導致軸套發生脆斷。共晶碳化物的脆性較大，聚集的共晶碳化物易成為裂紋源，因此分布不均且呈條帶狀分布的共晶碳化物會使軸套的開裂傾向增大。

     開裂軸套的回火程度為1級，但回火不充分，組織中存在一定量的殘余奧氏體。在滲氮過程中，殘余奧氏體轉變?yōu)轳R氏體，會使材料產生組織應力。此外，殘余奧氏體發生相變會誘導材料產生塑性效應，產生的脆性馬氏體導致材料萌生裂紋，相變馬氏體與基體的應力和應變不協調，也會使材料發生脆性開裂。

     該軸套開裂位置處R角半徑僅為0.5mm，易產生應力集中，分布不均且呈條帶狀分布的共晶碳化物增大了軸套的開裂傾向。

3、 結論與建議

       鍛造過程中，材料的變形不充分導致基體中共晶碳化物分布不均勻，在尺寸較大且?guī)Ъ饨堑膲K狀共晶碳化物周圍產生應力集中，并形成與基體界面脫離的微小孔洞，在較小的外界應力作用下，孔洞擴展成微裂紋，最后導致軸套發生開裂。材料的回火不充分使組織中存在一定量的殘余奧氏體，在滲氮過程中，殘余奧氏體轉變?yōu)轳R氏體，使材料產生組織應力，脆性馬氏體的存在使材料萌生裂紋并擴展，且相變馬氏體與基體的應力和應變不協調，也會使材料發生脆性開裂。軸套開裂位置處倒角過小，使材料產生了應力集中，增大了軸套的開裂傾向。

      建議在鍛造過程中加大鍛造比，多次鐓拔使材料充分變形。制定合適的熱處理工藝，使材料充分回火。增大凸臺位置R角半徑，避免產生應力集中。

作者：馮佰剛1，2，裴玉冰1，2，王芬玲1，2，鞏秀芳1，2，范華1，2，李清松1，2

單位：1. 東方電氣集團東方汽輪機有限公司 清潔高效透平動力裝備全國重點實驗室；

2.東方電氣集團東方汽輪機有限公司。

來源：《理化檢驗-物理分冊》2024年第7期
