人工參與的集成電路制造過程，不可避免地會引入各種污染，產生晶圓缺陷，對于器件的良率等性能參數有很大的影響。對半導體晶圓在濕法清洗工藝中可能導致的各種缺陷成因進行分析，并對缺陷的處理方式做了簡要探討。



1、 概述



隨著集成電路行業的發展，對于半導體器件性能的要求變得越來越高。從整個器件的生產工藝條件來看，在各個制造過程中，都會引入導致芯片成品率下降和電學性能降低的物質，我們稱之為沾污[1]。沾污經常會導致生產出的芯片有缺陷，而這種缺陷將導致晶圓上的芯片不能通過電學測試。所以，研究并解決掉各種生產工藝過程中可能產生的缺陷，從而提高晶圓器件的良率等性能參數，是濕法清洗工藝中重點關注的因素。



2、 清洗概念



晶圓表面的污染物通常是以原子、離子、分子、粒子或膜的形式，以物理或化學吸附的方式，存在于晶圓表面，或者晶圓自身的氧化膜中。晶圓清洗指的是，在集成電路的制造過程中，采用化學或者物理的方法，將晶圓表面的污染物以及氧化物去除，使得晶圓表面符合清潔度要求的過程。晶圓清洗的原則是既要去除各類雜質而又不損壞晶圓。



3、 缺陷種類及去除機理



在濕法工藝中，常見的缺陷種類主要分為以下幾類：



3.1 表面顆粒



顆粒是晶圓表面最常見的一種缺陷，這種缺陷會導致電路短路或開路，也會引起后續沾污進一步影響良率。因此如何去除顆粒，是提高晶圓良率的關鍵。在半導體制造中，可以接受的顆粒尺寸的粗略法則，是顆粒必須小于最小器件特征尺寸的一半。



顆粒主要有以下幾方面的來源：



1）存在于凈化車間環境里的顆粒物；



2）設備的運動部件運動時產生的顆粒；



3）工藝過程中所用的超純水、氣體及化學品帶來的顆粒；



4）晶圓襯底在加工過程中殘留的顆粒。



針對顆粒的去除機理主要有四種：溶解、氧化分解、粒子和硅片表面的電排斥、對硅片表面輕微的腐蝕。結合實際工藝，目前成熟的去除方法主要是以下2 種方式：



1）SC-1 溶液清洗。此方法主要是用來去除外延過程結束后，附著在晶圓表面顆粒；



2）超聲清洗。超聲清洗的原理是靠聲波在液態介質中傳播，產生的非周期性聲波流作用在晶圓表面，減小了顆粒在晶圓表面的附著力，從而容易被清洗液帶走洗凈。



3.2 金屬污染物



在半導體材料中，金屬離子具有高度的活動性。當金屬離子引入到晶圓中時，會在整個晶圓中移動，因此會嚴重?fù)p害器件的電學性能及穩定性。金屬污染物一旦在界面形成缺陷，將在后續的氧化或外延工藝中導致 PN結漏電，減少少數載流子的壽命，最終導致降低成品率。



金屬污染物主要有以下幾方面的來源：



1）晶圓襯底在加工過程中殘留的金屬顆粒；



2）工藝環境引入的外來金屬顆粒；



3）化學品與傳輸管路和容器的反應導致的金屬析出；



4）離子注入、干法刻蝕等工藝過程中引入的金屬顆粒，例如，在金屬互連的工藝流程時，難以避免會產生的各種金屬沾污。

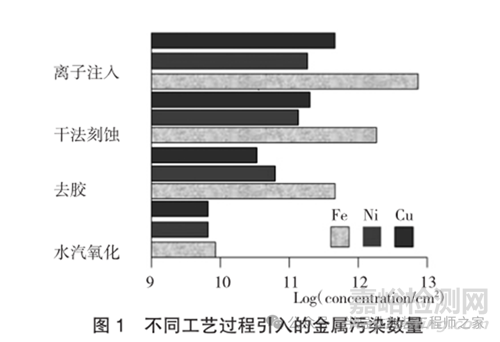

下頁圖 1 描述了不同工藝流程中可能引入的金屬污染數量。



針對金屬顆粒的去除，通常是使用 SC-2 溶液或是 HPM 溶液，用以來降低晶圓表面的金屬含量。其中 SC-2 溶液會發生結晶，可能會增加清洗后晶圓表面顆粒的數量，因此可以用 HF 代替 HCL，或用O3 配合 HF 替代 SC-2 溶液，也能很好地去除金屬顆粒[2]。



3.3 有機污染物



有機污染物通常在晶片表面形成有機物薄膜，從而阻止清洗液到達晶片表面，影響其他清洗工藝的效果。因此去除有機物，必須在清洗工序的第一步就進行。



有機污染物主要有以下幾方面的來源：



1）人的皮膚油脂；



2）凈化室環境中的有機蒸汽；



3）工藝流程中用到的機械油、清潔劑和溶劑、硅樹脂真空脂、光致抗蝕劑等；



4）光刻膠的殘留物。



針對有機污染物，通常是使用 SPM 溶液，或者紫外線 / 臭氧干洗技術來去除。



3.4 表面水痕



水痕是由于當晶圓的干燥不充分時，存在于晶圓表面的水汽形成了水滴，并且與硅在水中氧化形成的二氧化硅發生了反應，形成了偏硅酸。偏硅酸在清洗后的晶圓表面，就表現為顆粒狀的水痕。由于水痕的出現，會影響之后刻蝕的完整性，從而引起區域性的芯片失效，造成良率的下降。因此，經過濕法清洗后的晶圓，必須經過徹底的干燥，確保表面無水痕，才可以進入下一步工藝。



目前最常見的有三種干燥模式是旋轉干燥、Marangoni 干燥和熱異丙醇霧化干燥。



旋轉干燥是利用機械高速旋轉甩干的方法，同時在腔體內部吹氮?dú)饧铀俑稍铩＿@種干燥方式對于光滑晶圓表面的干燥效果比較好。



Marangoni 干燥法是利用異丙醇與去離子水之間表面張力的不同，將晶圓表面的水分子吸收回流到處理槽，來達到晶圓表面干燥的效果。



熱異丙醇霧化干燥是將異丙醇加熱加壓形成霧汽，異丙醇分子在熱氮?dú)獾臄y帶下，會更加容易進入到器件的溝槽內，從而把溝槽里面的水分子帶走。這種干燥方式的優點是可以更加有效避免溝槽內水汽殘留的現象發生。



此外，在晶圓檢測發現明顯水痕現象時，依據其主要成分為氧化硅的特征，可以采用適當?shù)幕瘜W(xué)品，對晶圓進行 Remark，此化學品應當對氧化硅有一定的刻蝕率并有較高的刻蝕選擇比，不會對晶圓表面其他結構造成損害。最終可以采用熱磷酸重新進行化學表面處理的方法較少水痕缺陷。



4、結語



隨著集成電路行業對于良率的不斷追求，對濕法清洗中形成的缺陷的有效管理也變得更加重要。在生產過程中，就需要對晶圓缺陷時刻進行詳細的檢查，及時發現缺陷造成的工藝偏差，并查清原因，找出缺陷的來源，針對不同情況來完善設備以及工藝，以此來不斷地提高良率。



內容來源：半導體封裝工程師之家 半導體材料與工藝
