引言
本文探討了宇航、車載和工業控制等行業數據處理需求增長,推動半導體技術向更高集成度發展。這導致半導體封裝中互連點密度增加,孔徑和線寬減小,而材料熱膨脹系數差異引起的內部應力對互連穩定性構成挑戰。倒裝焊技術中,芯片與基板的微小連接點穩定性成為行業焦點。
研究目的與方法
為了提高倒裝焊芯片封裝的可靠性,本研究通過溫度循環可靠性加速試驗和有限元仿真分析,探究了倒裝焊芯片在不同溫度循環條件下的失效模式。研究中使用了聚焦離子束、掃描電子顯微鏡、能譜儀等先進表征手段,以確保對失效模式的準確識別。實驗結果表明,通過改善散熱蓋結構,可以有效降低倒裝焊封裝的應力,從而提高封裝的可靠性。
實驗設計

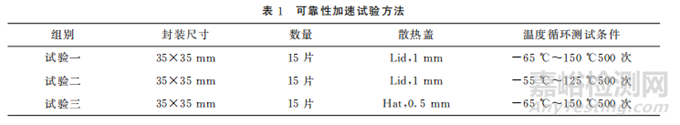

在實驗部分,我們采用了尺寸為35mm × 35mm,厚度為1.238mm的有機基板,并對基板材料和芯片尺寸進行了詳細說明。實驗按照J(rèn)ESD22-A104D標準進行溫度循環測試,測試條件分為-65 ℃~150 ℃ 500次和-55℃~125℃ 500次兩種方式。通過對比不同散熱蓋結構的樣品在溫度循環測試中的表現,我們發現優化散熱蓋結構可以有效提高封裝的可靠性。

結果與討論

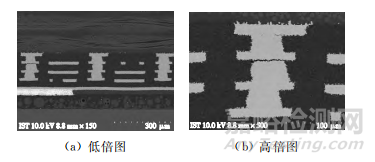

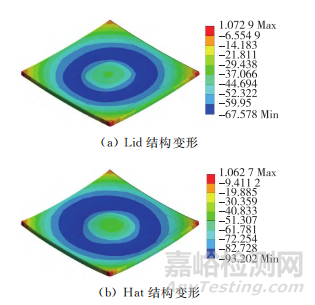

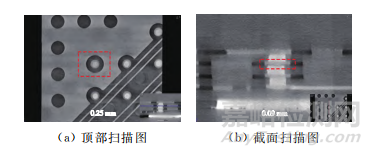

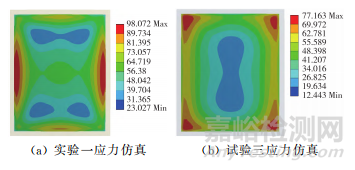

在討論部分,深入分析了失效模式和失效機理。通過TDR分析、3DCT分析、SEM分析和EDS分析,我們確定了基板微通孔分層是導致失效的主要原因。這些分析手段為我們提供了失效位置的精確信息,使我們能夠?qū)κC理進行深入研究。進一步的FIB分析和有限元仿真分析表明,通過優化散熱蓋結構,可以顯著降低倒裝焊的應力,從而提高封裝的可靠性。


本研究的主要發現:在-55 ℃~125 ℃ 500次的溫度循環條件下,所有樣品均通過了可靠性驗證;而在-65 ℃~150 ℃ 500次條件下,部分樣品出現了斷路失效。通過優化散熱蓋結構,成功降低了倒裝焊的應力,提高了封裝的可靠性,滿足了高可靠性的要求。這些發現對于設計更可靠的倒裝焊芯片封裝具有重要的指導意義,有助于推動半導體封裝技術的發展,以滿足高端應用領域?qū)Ω咝阅軘?shù)據處理的需求。


未來展望
總的來說,本研究不僅提供了一種有效的倒裝焊芯片封裝優化方法,還為半導體封裝領域的研究者提供了寶貴的實驗數據和分析方法。隨著技術的不斷進步,我們期待未來能夠開發出更多創新的封裝技術,以應對日益增長的數據處理需求。
