背景



目前血管疾病一般采用血管內介入或外科手術進行治療，但由于外科手術可施治的血管種類受限以及創傷大、并發癥嚴重等缺點，血管內介入成為該疾病的主要施治手段。血管內介入可使用支架或球囊等進行擴張。植入的支架按原理可分為球囊擴張式支架和自膨脹式支架，其結構如圖1所示。球囊擴張式支架是由經皮穿刺技術將預先安裝于球囊導管上的支架隨球囊一起沿導絲輸送至血管病變部位，隨后給球囊加壓使支架擴張，支撐起病變部位的血管。當支架擴張至血管直徑大小時，再給球囊釋壓并撤出導管，將支架留在原處保持血管通暢。與球囊擴張式支架相比，自膨脹式支架在血管病變處的擴張不需要通過球囊膨脹來施加外力。先在低溫下將支架卷曲至較小直徑，然后將其輸送至病變部位，當環境溫度由室溫升高至體溫 37℃時，依靠材料自身對溫度的敏感特性，使支架行膨脹，支撐起病變的血管[1]。

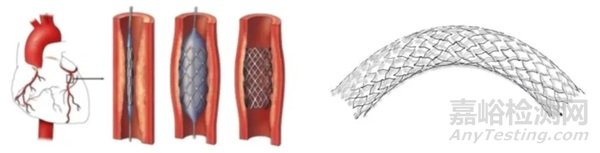

 圖1  （a）球囊擴張型支架                 （b）自膨脹型支架



鎳鈦合金具有獨特的超彈性和熱形狀記憶性，優異的生物相容性以及耐蝕性等，作為自膨血管支架關鍵原材料。但由于其強度高、塑性大、加工硬化嚴重，很難用傳統制造工藝對其進行加工[2]。同時，心血管支架體積微小、結構復雜，加工時對于幾何精度的要求十分苛刻。



支架成形方式



常用的支架成形方式有激光切割、編織加工等，不同的成形方式可能會對支架的幾何形狀以及性能產生不同的影響。激光切割技術因其非接觸、制造速度快、成形精度高和成本低等優點被廣泛應用于血管支架的制造，是目前最常見的支架成形方式（圖 2a）。激光切割是將高能激光束聚焦后照射在工件表面，使被輻照區域材料迅速熔化汽化，同時借助與激光束同軸的速氣流將熔融物質吹除，從而實現工件切割。編織加工是一種低成本的連續制造方法，加工過程中沒有材料損失。將兩根或多根絲圍繞金屬芯棒編織成三維結構（圖2 b）金屬線之間相互交叉，但不互鎖[3]。

圖2 （a）激光切割支架的過程           （b）支架編織工藝示意圖



鎳鈦合金血管支架加工工藝



鎳鈦合金具有形狀記憶性、超彈性及良好的生物相容性，漸漸地成為了血管支架的主要原材料之一（其特點如圖3所示）。

圖3鎳鈦合金性能圖

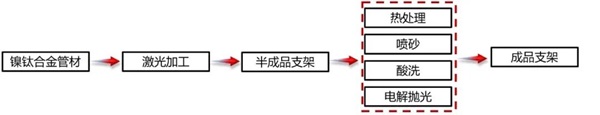

鎳鈦合金支架加工工藝流程如下圖4所示



圖4 鎳鈦合金支架加工工藝



3.1支架的激光切割



切割支架的激光切割機原理圖如圖5所示，激光在切割過程中先由激光發生器產生激光束，經過反射鏡改變激光束的方向。當光束被傳送到噴嘴附近時，光斑會被匯聚。激光噴嘴在切割中的作用較多，一方面起到保護聚焦鏡被切割殘?jiān)茐牡淖饔?，另一方面控制切割氣體的流場與大小，進而使得激光束更易形成理想的光斑[6]。激光束照射到管材表面的瞬時溫度可達幾千攝氏度，使得近光斑區域瞬間熔化。在切割過程中切割機的氣路系統會提供輔助稀有氣體，輔助氣體可以吹除達到熔點的鎳鈦合金熔滴，進而達到去除材料的目的，除此之外輔助氣體還會降低切割過程中的表面溫度[7]。

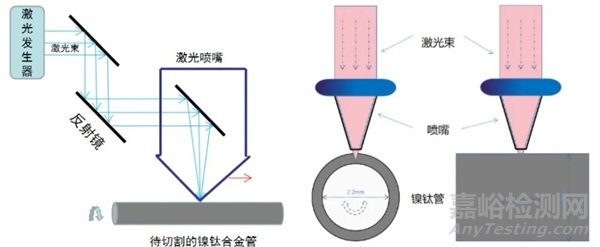

圖5 切割機工作原理圖和切割區域機理圖



激光切割鎳鈦合金心血管支架的實質為管材吸收光斑能量后，受光斑作用的部分達到自身的汽化點或熔點后以等離子體或熔體的形式脫離管材的過程。其中按照光斑攜帶功率密度級數的不同，鎳鈦合金心血管支架激光切割主要分為：（1）汽化切割：汽化切割是指光斑功率密度級數高于108W/cm2時，材料吸收能量后到達自身汽化點，材料以等離子體的形式飛濺出材料表面的切割方式。（2）熔化切割：熔化切割是指光斑功率密度級數高于107W/cm2時，材料到達自身熔點后以熔體的形式流出切縫的切割方式[3]。（3）氧氣輔助切割：氧氣切割是指光斑功率密度級數大約為 106W/cm2，此時材料的去除依靠氧氣與激光束共同作用于材料，鎳鈦合金管材通過燃燒的形式達到材料去除的目的。而按照產生激光類型的條件則分為：（1）CO2激光切割；（2）Nd:YAG 激光切割；（3）光纖激光切割，其中光纖激光切割是近幾十年發展起來的一種新型激光切割方式，其因具有光束質量好，在工業化環境下使用壽命長等優點，但是由于光纖脈沖激光切割本質上為“熱”加工，因而在加工過程中光斑能量的傳遞是影響支架切割質量的關鍵因素之一，如圖6為光纖脈沖激光切割原理圖。另一方面，支架激光切割按照激光的連續性則分為：（1）連續激光切割；（2）脈沖激光切割。目前心血管支架的激光加工方式均采用脈沖激光切割，這是因?yàn)橄啾扔谶B續激光，脈沖激光相鄰兩束激光之間存在時間間隔，從而便于將切割過程中產生的廢物排出，從而提高支架切割性能。

圖6光纖脈沖激光切割原理圖



3.2飛秒激光加工



近年來，超短飛秒級激光器技術已得到引入，這種激光器所生成的激光脈沖不會在部件上留下熱效應指紋[8]。飛秒激光是一種超短脈沖激光，用它加工鎳鈦合金支架時，由于脈沖寬度只有10-15秒的飛秒，激光進行材料切割時，每一個激光脈沖與物質相互作用的持續期短，避免了熱擴散，屬冷加工過程,在根本上消除了類似于長脈沖加工過程中的熔融區、熱影響區、沖擊波等多種效應對周圍材料造成的影響和熱損傷,提高了激光切割的精度，如圖7為飛秒激光加工系統示意圖。



圖 7飛秒激光加工系統示意圖

經過激光切割后的支架還處于半成品的狀態，切割后的內表面及切縫側面常常伴有熔渣、熱影響區及重鑄層，切縫起伏較大且較為粗糙。通常半成品的支架需要經過熱處理、噴砂，酸洗、調質及電化學拋光等一系列工序后，方可作為成品投入使用。

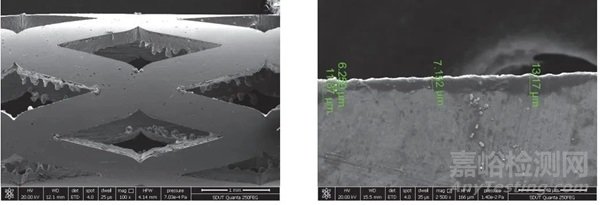

因激光加工屬于熱加工，會對支架表面造成熱損傷而形成少量熔渣和氧化皮(見圖 8)，其中熱影響區和重鑄層的平均厚度在8μm左右[11]。

圖8激光加工后血管支架的微觀形貌



3.3. 熱處理對鎳鈦合金支架影響



不同熱處理?xiàng)l件下得到鎳鈦合金支架的抗拉強度變化趨勢，如圖9（a）所示。從圖中可以看出經過400℃和450℃熱處理溫度處理得到的鎳鈦合金支架力學性能隨著熱處理時間的增加而存在明顯波動，500 ℃和550 ℃熱處理溫度下得到鎳鈦合金支架抗拉強度隨時間變化趨勢較為穩定，且隨著熱處理時間的增加，鎳鈦支架抗拉強度逐漸呈下降趨勢。對鎳鈦合金在500℃和550℃不同熱處理?xiàng)l件的應力應變曲線（圖9(b)和圖10(c)）進行分析，可從應力應變曲線中提取上下平臺應力、殘余應變、彈性儲能、彈性儲能效率等指標。從圖9(b)和圖9(c)中可以看出熱處理時間為5 min和10 min的試樣都具有明顯的上、下平臺應力，且殘余應變?。ň?，發生了馬氏體相變和逆相變，具有穩定的非線性超彈性，但在10 min~20 min時，其殘余應變隨著熱定型時間的延長出現突增的現象。由此可知熱處理溫度較高，熱處理時間較長會在一定程度上影響鎳鈦合金支架的力學性能[9]。

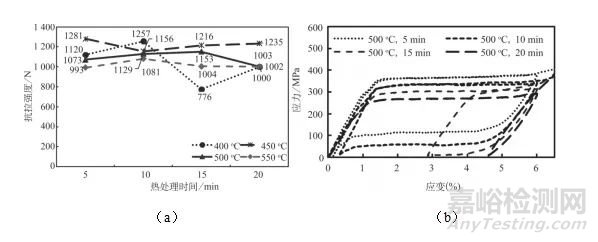

圖9（a）不同熱處理工藝鎳鈦絲抗拉強度     （b）500℃應力應變曲線

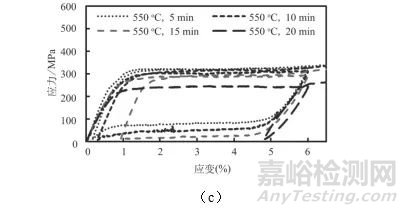

（c）550℃應力應變曲線



3.4噴砂對鎳鈦合金支架影響



噴砂可以有效地清除支架表面的污垢、氧化物、銹蝕、毛刺和其他不良特征，有助于確保支架表面光潔、無缺陷，以便后續涂層或其他處理能夠均勻附著。

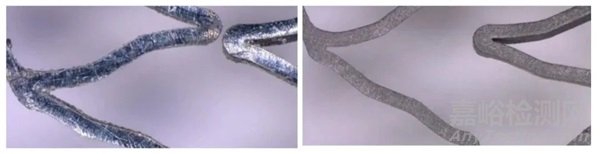

圖10 （a）未噴砂支架表面           （b）噴砂支架表面

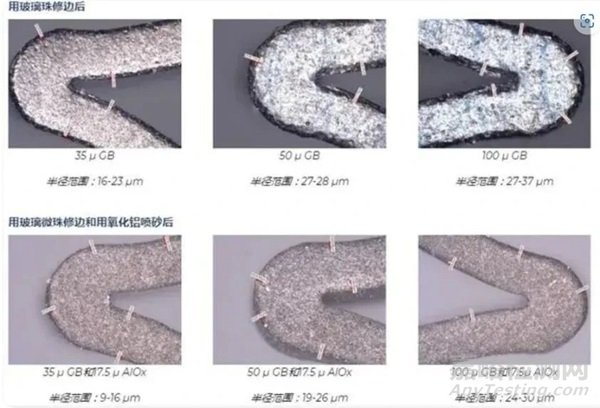

用氧化鋁砂噴砂后后續再用玻璃珠噴砂的好處：外徑和內徑轉角處的半徑可以實現，而所需的附加材料去除最少。半徑的大小可以有效地控制，因?yàn)樗腔趫A形磨料，玻璃珠的大小和速度的?？梢钥刂凭哂懈郊影霃降闹Ъ軈^(qū)域。通過機械加工表面，有助于保持支架的疲勞壽命。玻璃珠磨料通常用于必須保持嚴格公差的噴丸處理應用中。玻璃珠對支架表面進行噴丸處理，不會去除任何材料或數量可忽略不計的材料。玻璃珠的尺寸很重要。玻璃珠的尺寸越大；邊緣越圓，玻璃珠有35 ，50 和100 兩種。如下使用每種尺寸的樣本測試的結果。

圖11 玻璃珠噴砂



3.5酸洗對鎳鈦合金支架影響



鎳鈦合金血管支架在生產加工過程中，需要對管材進行激光雕刻，這將會在其表面生成一種黑色氧化層和熔融碎片，從而影響支架的表面光滑度。這些熔渣和氧化層在血管支架植入人體后，會刺激血管內膜增生，加大了再狹窄的發生風險，因此在支架成型后需要酸洗去除支架表面的氧化層和碎片。但是酸洗去除鎳鈦合金血管支架氧化皮過程中會造成材料“氫脆”酸洗時間越長給材料帶來的危害越大，因此要合理的控制酸洗時間[10]，如圖12從中可見酸洗時間越長絲徑減小破斷拉力減小，強度略減小，彎曲疲勞次數減少。因此酸洗時間過長會使材料的塑性、韌性惡化當酸洗時間超過2h 后即為過酸洗。

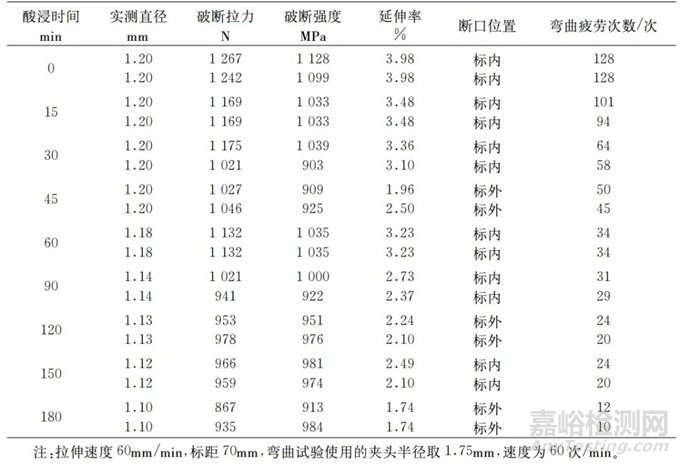

圖12不同酸洗時間Ni—Ti 合金的力學性能值



3.6電解拋光對鎳鈦合金支架影響



經過激光切割后的鎳鈦支架具有較高的粗糙度，植入人體后對該處的血液流動會產生較大的阻力，導致血栓的形成因而對鎳鈦支架進行表面處理改善其表面性能成為制備醫用合金支架的關鍵。工業上一般通過機械拋光和化學拋光相結合的工藝對鎳鈦合金進行表面處理，但是機械拋光和化學拋光的效率低，過程繁瑣，且對于支架類特殊結構的材料特別容易遭到破壞，故通常將電解拋光技術作為主要的處理手段應用于鎳鈦合金支架的表面處理[11]。



圖13 基本電解拋光液類型及成分

酸-酸體系中，濃磷酸易于在試樣表面形成一層黏性膜，可以改善電解拋光的效果，而濃硫酸具有強蝕性，拋光過程中有效地去除了試樣表面的雜質和氧化膜，并增強了導電性。這種雙酸體系在國內應用比較普遍。國外的Babilas[12]等也同樣提出使用該雙酸體系對試樣進行拋光，并獲得相對均勻、耐腐蝕性能較好的表面。優點在于酸的腐蝕能力強，可以快速地改善合金表面狀態，提高拋光的效率．但是，也正因?yàn)闈饬蛩岷蜐饬姿峋哂休^強的腐蝕性，所以在對合金進行電解拋光時，合金表面狀態極易受強酸腐蝕性能的影響，導致拋光效果的不穩定。若對拋光時間控制不好，還容易出現過拋的情況，而 P、S元素也對環境會造成污染。所以Hryniewicz[7]將濃磷酸應用在對試樣進行陽極氧化的表面處理中發現在電解拋光時，嘗試加入緩蝕能力比較強的醇類溶質。這就形成了以酸－醇為主的電解拋光液體系[10]。



酸－醇體系一般使用非水電解質，醇類作為有機溶劑混合強酸配成電解拋光液。適當添加少量添加劑。這種電解拋光液的優勢在于強酸具有很強的腐蝕性能，而醇類黏度很高，在電解拋光的過程中，可以有效地促進緩蝕．對于鈦合金這種電導率較低的金屬材料，緩蝕可以為其提供充足的時間進入溶液，并進一步形成黏性膜，在導電的條件下可以降低拋光試樣的表面粗糙度[12]。



由于強酸都有著很強的腐蝕性，而諸如高氯酸、硝酸等強酸還易發生爆炸，這就給操作人員帶來很大的安全隱患，同時容易造成環境污染。在這樣的前提下，國外有學者提出了使用醇類和可溶性鹽組成的溫性電解拋光液[13]。

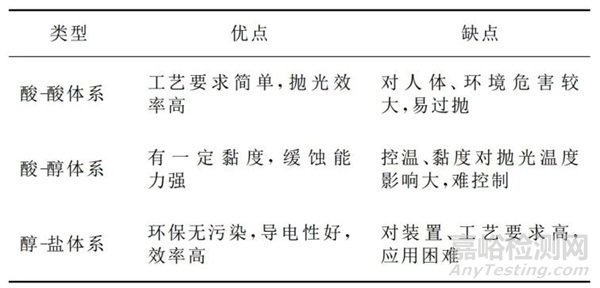

圖14 三種電解拋光液體系優缺點比較

鎳鈦合金的電化學拋光液有酸性、堿性和中性 3 種，其中酸性拋光液的拋光效果最好。

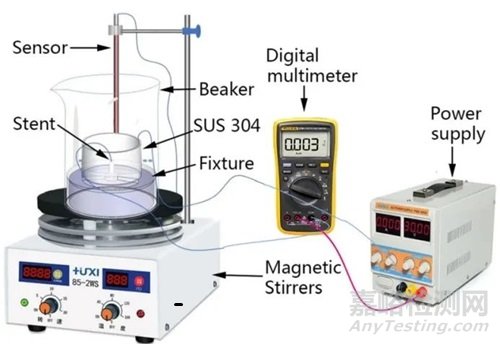

圖15 電解拋光心血管支架原理裝置示意圖



先采用氫氟酸、鹽酸、硝酸和水的體積比為 5∶10∶35∶10 的混合液超聲清洗30 s，然后依次采用去離子水、丙酮清洗 2 min，吹干后待用。經上述處理后，血管支架的表面粗糙度Ra約為 1.3μm。電化學拋光陰極選用 304 不銹鋼管，內徑32.6 mm，壁厚1 mm，長度16 mm。電化學拋光的工藝條件為：溫度 15 °C，電流密度 0.7 A/cm2，極間距 15 mm，時間 20 s(甲醇−高氯酸)或 90 s(冰醋酸−高氯酸)。

圖16 拋光前后血管支架的外觀

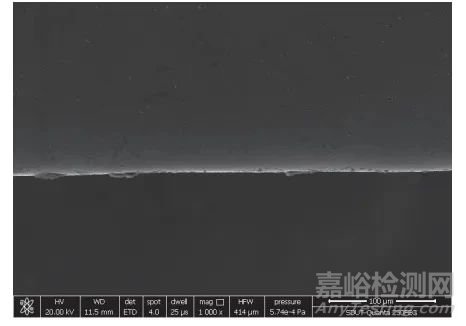

圖17拋光后血管支架的微觀形貌



從圖 16和圖 17可知，與拋光前的血管支架相比，血管支架表面的光亮度提升，并且表面沒有明顯的凸起等缺陷，而且熱影響區和重鑄層消失，有利于提高血管支架的性能。
