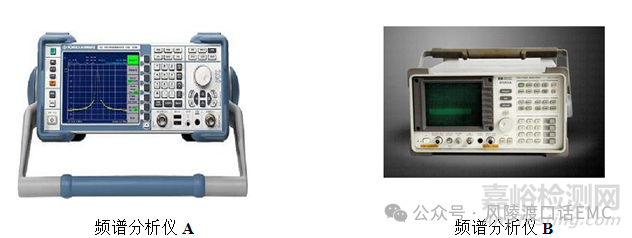

頻譜分析儀是研究信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻度穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量儀器。又可稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析儀、頻率特性分析儀。

頻譜分析儀按顯示方式分為模擬頻譜分析儀和數字頻譜分析儀；又分為掃頻式和實時分析式。頻譜分析儀的主要技術指標有頻率范圍、分辨率、分析譜寬、分析時間、掃描速度、靈敏度、顯示方式和假響應。

1、頻譜分析儀的工作原理

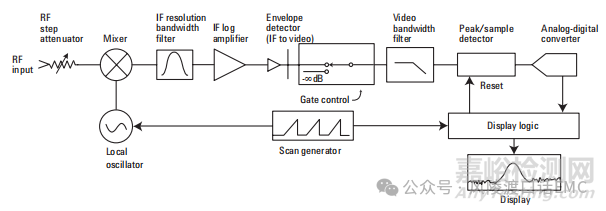

信號流程架構如下圖所示：

2、整改探頭：

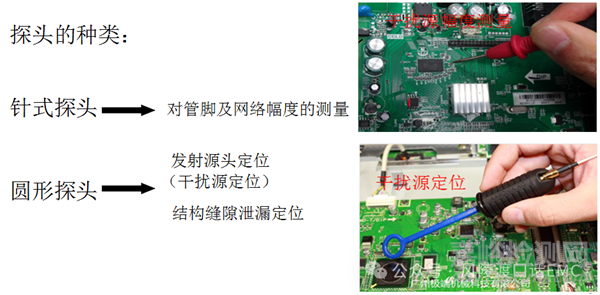

目前實驗室較常使用的探頭有兩種：圓圈狀探頭、金屬觸點接觸探頭。

A圓圈狀探頭：

在75Ω/50Ω CABLE的芯線和屏蔽線之間焊接一根多股線，構成磁場探頭，靈敏度與圈的面積成正比。

B金屬觸點接觸探頭：

在75Ω/50Ω CABLE的芯線串接一個47pF電容，電容的另一端作為輸出，去接觸測試PIN來查找干擾源。

針式探頭使用注意事項：

首先針式探頭必須增加隔直電容，否則當直流電平經探頭進入頻譜分析儀信號輸入模塊容易燒壞頻譜分析儀。另外雖然輸入端有增加隔直電容，當交流輸入電壓大于24V以上時，導致頻譜分析儀放大模塊由于輸入幅度過大而燒壞。

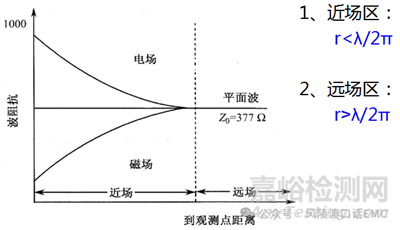

近場與遠場的概念：

在近場區干擾源主要以電場與磁場的方式向外輻射，而在遠場區干擾源主要以電磁場的方式向外輻射。利用頻譜分析儀+探頭的（近場）的測試結果只供參考，整改前后的強度可以做參考，不做絕對值的判斷。遠場（3m EMI接收機）測試出來的不合格頻點，用頻譜分析儀+探頭一定能夠找到。

3、借助頻譜分析儀定位問題：

對于輻射測試超標頻點，借助手和磁環的方式無法有效定位問題的源頭時，頻譜分析儀便可派上用場了，頻譜分析儀是EMC工程師整改的利器與法寶。

使用圓圈狀探頭定位干擾源區域：

使用頻譜分析儀圓圈探頭，掃描被測產品內部電路板，尋找輻射超標頻點所在位置區域。尖峰干擾由于輻射能量較集中容易發現，寬帶干擾由于輻射能量相對分散，需要反復掃描比較確認。

使用針式探頭定位干擾源具體位置：

在圓圈狀探頭確認的區域位置內，使用頻譜分析儀針式探頭逐點掃描。有時干擾源能量非常強大，由于走線耦合，主芯片內部耦合導致輻射頻點出現在不同的信號布線上，此時需要對干擾源區域范圍內，每條信號布線輻射能量測量比較少，尋找輻射能量最大的一個點或者幾個點增加抑制措施，測試輻射頻點變化情況。有時還可能出現增加抑制措施無明顯變化的情況，需調整不同組濾波參數觀察輻射頻點變化情況，直至問題解決。

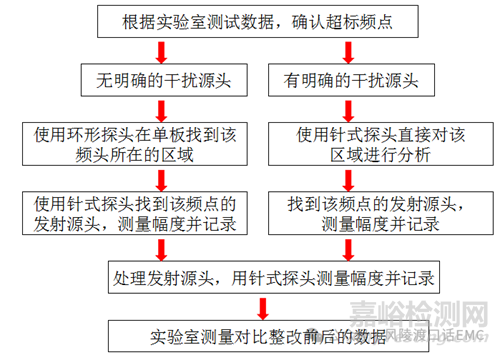

借頻譜分析儀定位流程：
