前言

PFA導管形態設計五花八門，以肺靜脈隔離為例，主流的設計包括花瓣狀、球囊狀、環狀等，不同的導管設計安全有效性表現如何？Andres Belalcazar等在Heart Rhythm上發表的文章通過實驗?zāi)Ｐ蛯Ρ攘瞬煌螒B(tài)導管的安全有效性，結果值得學習。

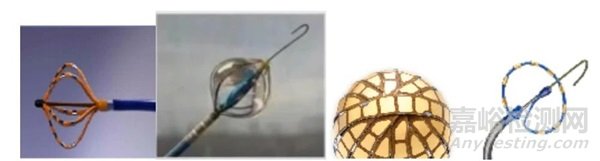

（五花八門的導管設計）

研究背景、目的

脈沖場消融（PFA）是一種基于電穿孔的有前途的技術。尚不清楚不同的導管設計是否意味著有效性和安全性差異。

選擇3種代表性的PFA導管設計，改變其幾何結構、血液暴露和能量輸送方法，然后比較病變透壁性、安全性和栓塞風險。

研究方法

使用計算機斷層掃描衍生的心臟及毗鄰結構模型。將球囊、花瓣和環形導管放置在左肺靜脈附近。測試了四種能量傳輸方法：多單極、順序單極、交錯和寬交錯（后文有介紹）。有效性定義為 600 V/cm 的目標百分比。安全方面包括主動脈/食管電穿孔損傷和氣泡生成，透壁性要求為 90%。

如圖1所示。所有系統的直徑都是22毫米，與已上市的射頻或PFA導管規格類似。球囊有3.6*3.6毫米電極(面積13平方毫米)與組織貼壁，但不接近血液。電極間的間距為2.4毫米。

第一類球囊導管是用一種不導電的填充液(如5%的葡萄糖)模擬的，這種填充液經過初步測試，可以減少可能使薄膜破裂的高電場。

第二類設計為花瓣/網籃狀導管，有柔性電路樣條，每個4毫米寬，0.5毫米厚，與心房血液絕緣，因為電極安裝在聚合物上。電極的尺寸和間距與上面的球囊導管相同。絕緣不如球囊導管，因為電流有可能流過樣條之間的空間。

第三種設計是使用環形導管，每個電極長3mm，直徑1.6mm；電極間距為3.7mm。

所有導管的電極均放置在相同的精確位置，僅切向接觸壁組織，以控制位置，方便作變量分析。為了減少不均勻接觸組織的混雜效應，采用了電流控制方案，因此不管電極-組織阻抗如何，都輸送相同的電流。

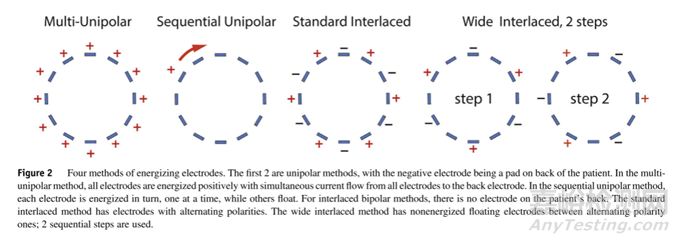

研究的第二個變量是能量給予的模擬方式，即給電極通電的方式。下圖顯示了4種放電的模式。這些模式是基于一些廠商對PFA裝置的報道。通過雙相脈沖能量傳輸，分離相鄰的相反極性電極，可避免短路，從而減少電弧。

如上圖示四種給電極供電的方法。前兩種是單極方法，正極為導管電極，負極為患者背部的負極板（類似射頻消融）。在多單極輸送方法中（第一種），所有電極都被正向通電，同時電流從所有電極流向背面電極。在順序單極方法中（第二種），每個電極依次通電，其他電極則浮動。對于交錯雙極方法（后三種），患者背部沒有電極，電流產生在電極的正負極之間。標準交錯方法具有交替極性的電極，即相鄰單極一正一負（第三種）。寬交錯法在交替極性的電極之間具有不通電的浮動電極，即正負極之間有多余不通電的電極（第四第五種）；

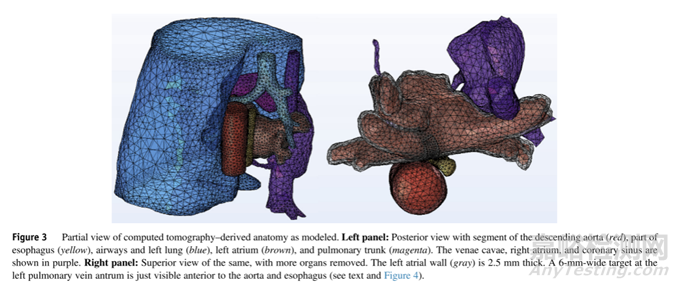

心臟三維及毗鄰解剖通過計算機模型建立，以評估消融安全性，下圖所示為計算機斷層掃描衍生的建模解剖結構的部分視圖。左圖：后視圖，包括降主動脈段（紅色）、部分食道（黃色）、氣道和左肺（藍色）、左心房（棕色）和肺干（洋紅色）。腔靜脈、右心房和冠狀竇顯示為紫色。右圖：相同的俯視圖，但切除了更多器官。左心房壁（灰色）厚 2.5 毫米。左肺靜脈竇處的 6 毫米寬目標在主動脈和食管前方可見（參見文字和圖 4）。

研究結果

對于多電極輸送方法，靠近主動脈的后壁電極在6A的電流下，球囊導管、花瓣導管和環形導管的阻抗分別為856、821和630歐姆。電壓分別為5135、4929和3777伏。阻抗值是每個電極的，而不是系統的，當考慮所有電極時，系統的阻抗值會更低。例如，對于環形導管，多極法的系統阻抗約為63 歐姆，平均電壓3803V / (10個電極*6A)。具有更多電極但被球囊更好絕緣的球囊導管產生了略高的系統阻抗，約為68 歐姆 ，平均電壓為5299 V / (13個電極*6A)。

當單獨通電(順序單極輸送法)為6A時，球囊導管、花瓣導管和環形導管的阻抗分別為184、153和120歐姆。電壓分別為1103、919和718伏。脂肪區域附近的阻抗稍高，例如，球囊系統中的房頂電極的阻抗為199歐姆。對于交錯輸送方法，后部電極在6A時的阻抗分別為257、214和105歐姆，分別為球囊導管、花瓣導管和環形導管。電壓分別為1539、1284和631伏。需要注意的是，圓形導管有一個標準的交錯輸送方法，而球囊和花瓣系統有一個順序-寬度-交錯輸送方法，所以它們的阻抗不能嚴格比較。

有效性：

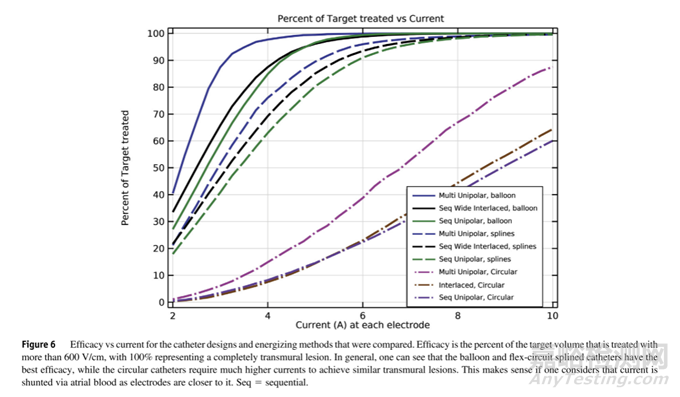

下圖比較了導管設計和通電方法的有效性與電流關系。有效性是以超過600 V/cm治療的靶體積的百分比，100%代表完全透壁病變。一般而言，可以看出球囊和花瓣導管具有最佳功效，而環形導管需要更高的電流來實現類似的透壁損傷。

安全性——臨近組織：

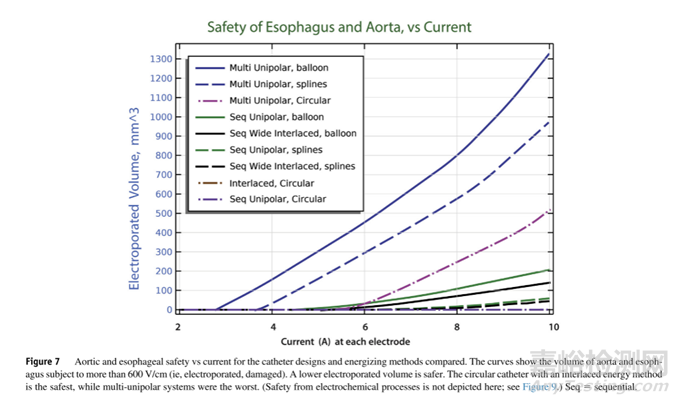

下圖示主動脈和食管的安全性與電流對導管設計和能量化方法的比較。曲線顯示主動脈和食管的體積超過600 V/cm (即電穿孔)。電穿孔體積越小越安全。采用交錯能量法的圓形導管是最安全的。

安全性——氣泡相關栓塞安全性

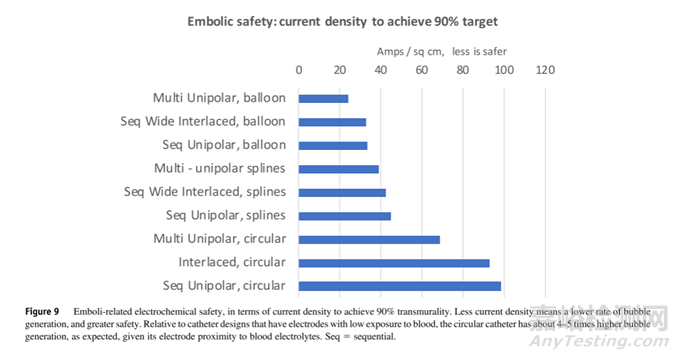

在實現了90%的透壁損傷的前提下。更小的電流密度意味著更低的氣泡產生率和更高的安全性。與球囊型或花瓣型導管相比，環形導管具有約4-5倍的氣泡生成，正如預期的那樣，主要是因為環形電極更多的暴露在血液中。

研究結論

計算機模型顯示，有效性方面，球囊導管或花瓣導管比環形導管的有效性高約 4 倍。與雙極交錯方法相比，多單極能量輸送方法電穿孔主動脈和食管組織的風險更高。安全性方面，考慮到栓塞風險，圓形導管產生氣泡的可能性最高。具有寬交錯輸送方法的球囊或花瓣導管系統顯示出有效性和安全性的最佳平衡。
