本文主要分析電感及共模電感對EMC的影響以及一些常用的電路



1、概述:



電感也常用來控制EMI，只是相對于電阻和電容來說，其應用相對比較少?



隨著頻率的增加, 電感的感抗也線性增加? 電感的感抗計算公式如下：



XL =2πfL



例如, 理想的10mH電感在10kHz時的感抗是628Ω, 在100MHz時, 增加為6.2MΩ, 看起來像開路?



所以100MHz以上的信號, 信號質量可想而知。



就像電容一樣, 電感的繞線間的寄生電容限制了其應用頻率, 使其應用頻率不會無限高?

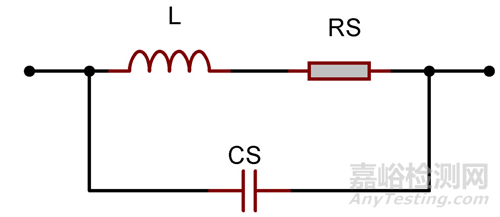

電感的高頻等效電路如下所示：

由圖中我們可以看出，電感等效為一個并聯寄生電容、一個串聯電阻。



Cs：主要是由線圈匝數之間的寄生電容組成。



RS：主要是繞線電阻組成。

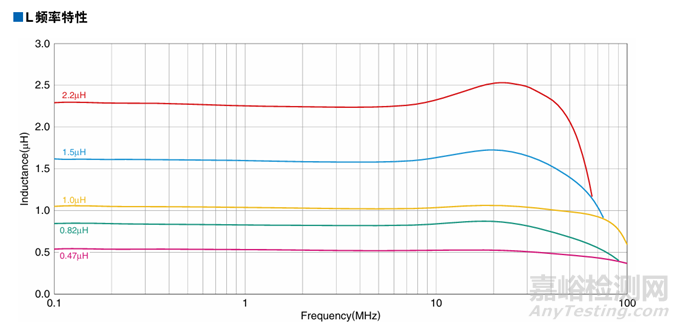

下圖為某品牌系列電感的頻率特性曲線：

從圖中可以看出，電感在諧振點的阻抗最高，低于諧振點，表現為感性，高于諧振點表現為容性，和電容相反。



所以我們?cè)诶秒姼械碾姼刑匦缘臅r(shí)候一定要在小于其諧振頻率的條件下使用，否則將會減弱其應有的功能。

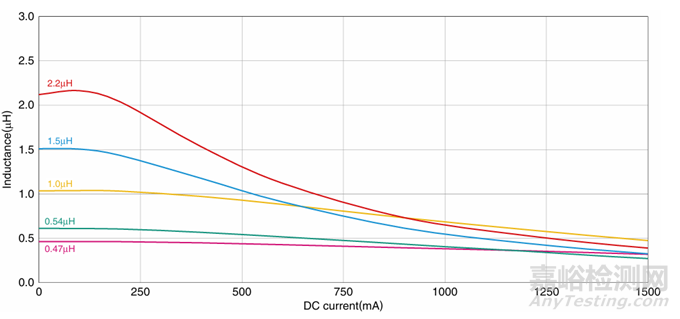

另外電感也有其電流特性，如下圖所示：

從圖上可以看出，電感值會隨著電流的增大而降低， 根據電感的這種特性，我們?cè)谠O(shè)計時要留有足夠的裕量。



電感通常用于濾波? 振蕩、儲能?

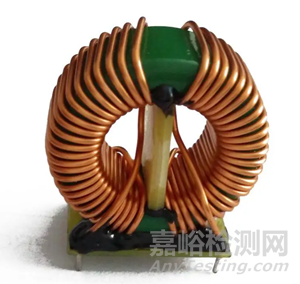

共模電感 (Common Mode Choke) 也稱為共模扼流圈?



為什么共模電感能防共模EMI? 要弄清楚這點, 需要從共模電感的結構開始分析：

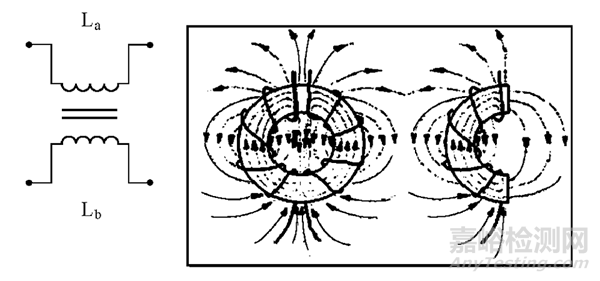

圖4.1 是共模電感的原理圖及磁場分布圖：

圖中La 和Lb 是共模電感兩個線圈?



這兩個線圈繞在同一鐵芯上, 匝數和相位都相同 (繞制反向)?



這樣, 當電路中的正常電流流經共模電感時, 電流因在同相位繞制的電感線圈中產生反向的磁場而相互抵消?



此時, 正常信號電流主要受線圈電阻 (和少量因漏感造成的阻尼) 的影響?



當有共模電流流經線圈時, 由于共模電流的同向性, 會在線圈內產生同向的磁場而增大線圈的感抗, 使線圈表現為高阻抗, 產生較強的阻尼效果, 以此衰減共模電流, 達到濾波的目的?

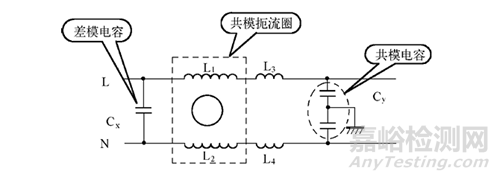

事實上, 將這個共模電感一端接干擾源, 另一端接被干擾設備, 并通常與電容一起使用, 構成低通濾波器, 可以使線路上的共模EMI信號被控制在很低的電平上?

這就是電源濾波器常用的電路形式。



該電路既可以抑制外部的EMI信號傳入, 又可以衰減線路自身工作時產生的EMI信號, 能有效地降低 EMI 的強度?



對理想的電感模型而言, 當線圈繞完后, 所有磁通都集中在線圈的中心?



但在通常情況下, 環形線圈不會繞滿一周或繞制不緊密, 這樣會引起磁通的泄漏?



共模電感有兩個繞組, 其間有相當大的間隙, 這樣就會產生磁通泄漏, 并形成差模電感?



因此, 共模電感一般也具有一定的差模干擾衰減能力? 在濾波器的設計中, 漏感是可以被利用的?



如在普通的濾波器中僅安裝一個共模電感, 則利用共模電感的漏感產生適量的差模電感, 可起到對差模電流的抑制作用?



 有時, 還要人為增加共模扼流圈的漏電感, 以提高差模的電感量, 達到更好的濾波效果?



我們將根據電感及共模電感的這些特性來設計合適的電路。



下面我們主要舉一些電感及共模電感常用例子。



2、電路分享：



電感及共模電感在EMC范疇中通常會用作濾波? 諧振、儲能、去除共模干擾等。



電路一：濾波

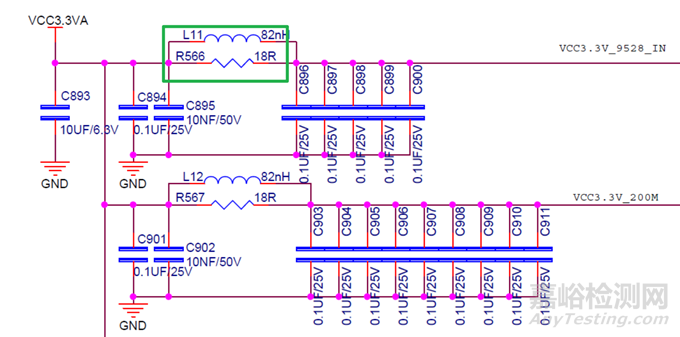

如下所示為鎖相環時鐘電源的濾波電路：



電路二：振蕩

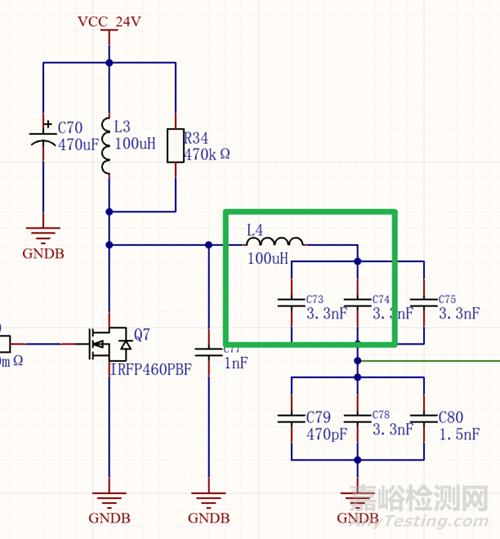

以下是一個E類功放，L4和其串并聯的電容形成LC振蕩電路。



案例三：儲能

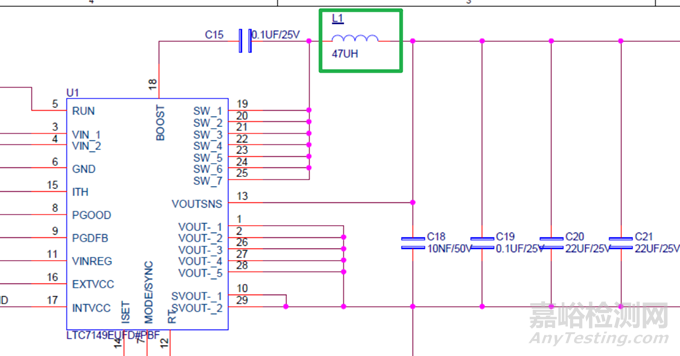

如下圖所示的DCDC電路，L屬于儲能元件，間接起到穩定電流的作用。



電路四：去除共模干擾



如下為某隔離電源推薦的濾波電路
