纖維增強熱固性聚合物作為一種性能優異的材料被廣泛應用于航空航天領域。然而，對于它們最容易受到的低速?zèng)_擊損傷，現有的修復方法難以在修復后保持部件的形狀特征。研究制備了同時具有形狀記憶特性與自修復性能的環氧樹脂基復合材料，其中，材料的自修復能力由添加到環氧樹脂中的熱塑性PCL實現，探究了其面對重復低速?zèng)_擊破壞時的形狀記憶與自修復表現。結果表明，具備形狀記憶與自修復能力的樣品對于低速?zèng)_擊所產生的凹痕與內部損傷均展現出較好的修復效果。

為了在不破壞試樣的前提下測量試樣的修復效率，研究人員使用了超聲掃描以獲取熱修復前后的樣品內部損傷恢復效率。測試結果顯示，在較低能量沖擊時，試樣的內部損傷與外部形狀特征均可以較好的恢復；對試樣的多次低速?zèng)_擊結果表明，添加熱塑性樹脂有助于復合材料抗沖擊性能的提高，試樣的修復后沖擊結果表明，具備形狀記憶效應的CFRP發生纖維和基體斷裂后依然可以恢復沖擊所產生的凹痕。

研究表明，使用具有形狀記憶和自修復雙重功能的樹脂作為基體在改善CFRP性能和抗沖擊性方面擁有巨大潛力。

一、引言

纖維增強熱固性聚合物作為一種性能優異的材料被廣泛應用于航空航天領域。然而，對于它們最容易受到的低速?zèng)_擊損傷，現有的修復方法很難在修復后保持部件的形狀特征。對此2024年力學Top期刊《Thin-Walled Structures》發表了南京航空航天大學在智能復合材料多次低速?zèng)_擊與自修復性能方面的研究工作。論文標題為“Experimental study on multiple self-healing and impact properties of 2D carbon fiber fabric-reinforced epoxy composites with shape memory properties”，第一作者為南京航空航天大學能源與動力學院本科生趙恩博，通訊作者為南京航空航天大學能源與動力學院的劉璐璐教授。該論文研究了具有形狀記憶和自修復特性的環氧樹脂-PCL（ε-己內酯）二維碳纖維織物增強聚合物的多次沖擊變形恢復、內部損傷修復以及修復后的沖擊性能。結果表明，在復合材料基體中加入熱塑性 PCL 可增強材料的自修復能力和抗沖擊性；受到較低能量沖擊的復合材料在修復后仍能保持其結構完整性和機械性能；材料可以從單次撞擊中有效恢復，但反復撞擊會導致更大范圍的損傷，從而增加修復難度并降低修復效率。復合材料的形狀記憶效應可以恢復撞擊造成的塑性變形，這凸顯了形狀記憶智能復合材料在航空航天應用中的潛力。

二、內容簡介

使用熱壓罐-預浸料工藝制備了待測試的復合材料，在復合材料中，環氧樹脂具備形狀記憶效應，在環氧樹脂添加了PCL，以使得復合材料具備自修復效應。PCL含量分別為17.5%與25%（分別稱為P17.5與P25），如圖1所示，同時制備了不具備自修復性能的復合材料（稱為P0）以作為對照組。對三種樣品進行了形狀記憶性能測試，發現P25與P17.5的形狀記憶性能高于P0，由此選擇P17.5與P25進行沖擊及修復測試。

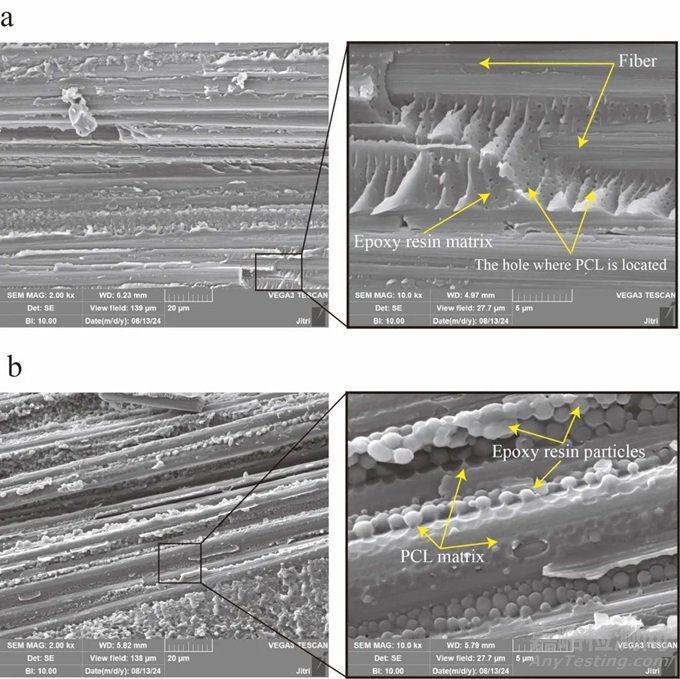

圖 1. 試樣微觀圖片：(a) P17.5 (b) P25。

對于試樣進行重復的低速?zèng)_擊-熱修復循環，其中，低速?zèng)_擊的能量被設置為8.5J、17J、34J。并根據ASTM D7136標準，對每個試樣單獨調整了沖擊能量。圖2與圖3顯示了試樣重復沖擊試驗結果，在測試中觀測到P25試樣在所有沖擊能量和沖擊次數下的初始分層閾值載荷、沖擊峰值載荷和沖擊剛度均大于P17.5試樣，故可認為P25試樣相對于P17.5試樣擁有更好的抗沖擊性能。

由于材料在室溫下處于玻璃態，且具有較高的模量，因此在受到?jīng)_擊后更容易發生塑性變形。即使沖擊能量為 34 J，沖擊點產生的熱量仍不足以使溫度升至 Tg 以上。因此，冷編程形狀記憶效應在試樣的沖擊塑性變形恢復中起著重要作用。圖4顯示了試樣修復前后的凹痕照片，在試樣受到?jīng)_擊的位置可以觀察到大量的纖維和基體裂紋。由于平紋織物的特性，這種裂紋會沿著織物纖維蔓延。此外，試樣在受沖擊處產生了凹痕，凹痕隨著沖擊能量的增加而增大，這是沖擊產生的塑性變形。如圖4所示，修復后可以明顯觀察到凹痕面積減小，這表明樹脂基體具備的形狀記憶效應可以有效恢復CFRP試樣的沖擊塑性變形。

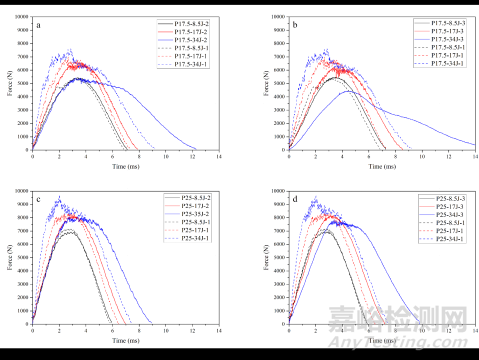

圖 2. 試樣的力響應 試樣的力響應：（a）第一次修復后的 P17.5 （b）第二次修復后的 P17.5 （c）第一次修復后的 P25 （d）第二次修復后的 P25 。

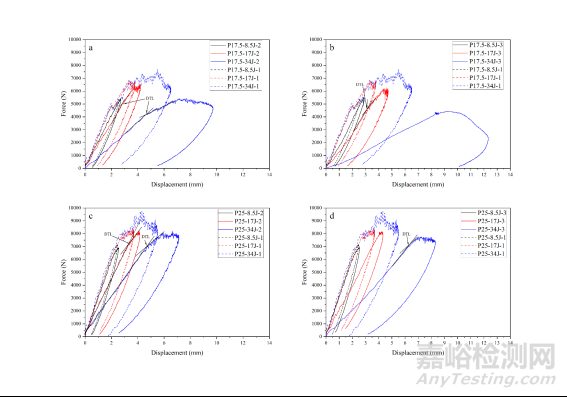

圖 3. 試樣的力-位移曲線：（a）第一次修復后的 P17.5 （b）第二次修復后的 P17.5 （c）第一次修復后的 P25 （d）第二次修復后的 P25。

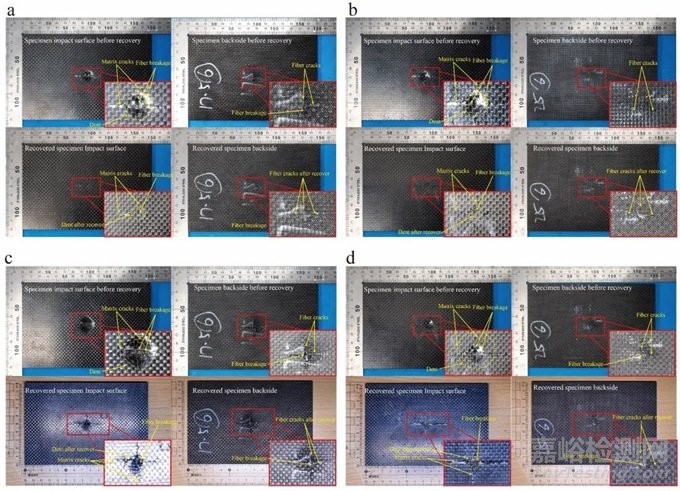

圖 4. 沖擊試樣圖片（以 34J 沖擊試樣為例）：(a) P17.5 - 第一次修復 (b) P25 - 第一次修復 (c) P17.5 - 第二次修復 (d) P25 - 第二次修復。

在每次沖擊-修復循環中，對于P17.5與P25試樣進行160度下45分鐘的無約束熱修復，并通過超聲無損檢測方法觀察了重復熱修復對于自修復材料修復效果的影響，熱修復流程如圖5所示，試樣的內部損傷修復效率由公式定義，其中為熱修復后超聲掃描得出的試樣損傷面積，為熱修復前超聲掃描得出的試樣損傷面積。試樣的沖擊變形修復效率由公式定義，其中為修復后試樣的沖擊凹坑深度，為修復前試樣的沖擊凹坑深度。

圖 6顯示了 P17.5 和 P25 試樣在三種沖擊能量下兩次修復的沖擊變形恢復效率，考慮到誤差，P17.5和P25試樣的沖擊變形恢復效率在第一次恢復前后沒有顯著變化，隨著沖擊能量的增加，兩個試樣的沖擊形變恢復效率在三種沖擊能量下都保持在78.68%-87.50%的范圍內。在第二次修復后，P25試樣的變形恢復效率仍與第一次修復時相同，而P17.5試樣的變形恢復效率隨著沖擊能量的增加而降低。這是由于P17.5試樣比P25試樣具有較低的抗沖擊性。在熱編程形狀記憶恢復測試中，觀察到當試樣出現大面積的基體裂紋和纖維裂紋時，試樣無法正常恢復。P17.5試樣在34J的沖擊能量下表現出明顯的基體和纖維裂紋。因此，在第二次恢復中，P17.5試樣的恢復效率在34J沖擊能量下大幅降低。

圖7顯示了 P17.5 和 P25 試樣在三種沖擊能量下兩次修復中的內部損傷修復效率。第一次修復觀察到以下現象，P25 材料在低沖擊能量下的修復效率明顯高于 P17.5，但在高沖擊能量下兩種材料的修復效率均較低。這是由自修復方法決定的，PCL在材料中起到微裂紋粘合劑的作用，因此當沖擊損傷主要是基體微裂紋時，P25 的修復效率要高于 P17.5。另一方面材料在高能量下的損傷模式與低能量下的損傷模式不同，較高的沖擊能量會在試樣中造成較寬的裂縫，并伴有較大尺度的纖維裂縫，而 PCL熔融自修復無法克服這一點。

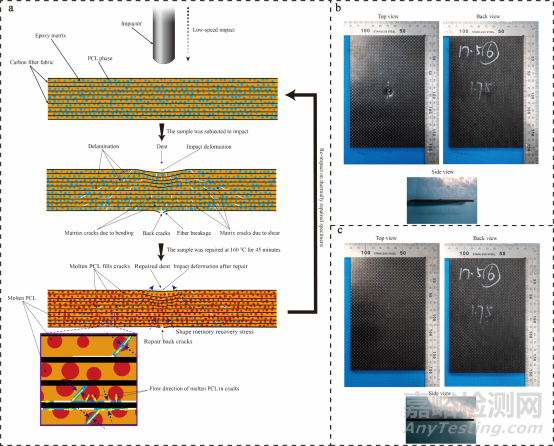

圖 5. (a) 熱修復示意圖 (b) 熱修復前的試樣 (c) 熱修復后的試樣。

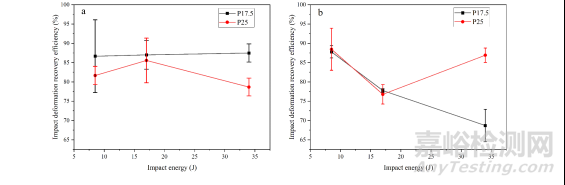

圖 6. P17.5 和 P25 的沖擊變形恢復效率：（a）第一次修復（b）第二次修復。

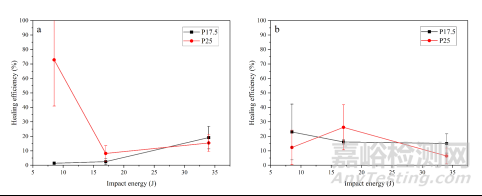

圖 7. P17.5 和 P25 的修復效率：（a）第一次修復（b）第二次修復。

三、小結

研究制備了具有形狀記憶和自修復特性的二維碳纖維織物增強環氧樹脂復合材料。對試樣進行了 DMA、形狀記憶、多重沖擊和修復測試。研究記錄了試樣沖擊變形的恢復情況，通過 C 掃描獲得了試樣內部損傷的修復情況，并通過修復后沖擊測試獲得了試樣修復后的沖擊特性。通過在環氧樹脂基體中添加不同體積分?jǐn)?shù)的 PCL，復合材料表現出更強的抗沖擊性和自修復能力，這對材料在航空航天領域的應用非常重要。研究得出的結論如下：

耐沖擊性：PCL 含量較高的復合材料試樣具有更強的低速耐沖擊性，這表明在環氧樹脂中添加 PCL 有助于提高復合材料的能量吸收性能和耐沖擊性。

修復效率：添加 PCL 后，復合材料的自修復性能顯著提高。P25 試樣在受到第一次 8.5J 的沖擊后出現修復，內部損傷修復率超過 90%，沖擊變形恢復率超過 84%，這表明 PCL 的自修復機制非常有效。

自修復重復性：第二次修復后，由于不可修復的內部損傷累積，試樣的修復效率下降。然而，試樣的沖擊變形恢復效率仍保持在 68% 以上。這表明，雖然材料可以從一次撞擊中有效恢復，但反復撞擊可能會導致更廣泛的損傷，從而增加修復的難度。而且與 PCL 主導的內部損傷修復相比，形狀記憶環氧主導的沖擊變形恢復效果受反復沖擊的影響較小。

修復后的沖擊性能：修復后沖擊試驗表明，P25 試樣保留了很大一部分原始沖擊載荷和剛度。根據撞擊能量和修復次數的不同，其值從 78.68% 到 98.88% 不等，從 34.71% 到 100.28% 不等。這表明，受到較低能量沖擊的復合材料在修復后仍能保持其結構完整性和機械性能。

這項研究為需要自修復能力和從沖擊塑性變形中恢復的航空航天材料的開發提供了一些啟示。研究結果凸顯了具有形狀記憶和自修復雙重功能的智能材料在改善CFRP性能和抗沖擊性方面的潛力。未來的研究應重點研究樹脂基體的形狀記憶效應與其他幾種自修復機制（微膠囊、特殊固化劑等）的結合，以進一步提高智能復合材料的自修復效率和機械性能。

原始文獻

Enbo ZHAO, Qiheng XIA, Lulu LIU, Feng JIN, Gang LUO, Zhenhua ZHAO, Wei CHEN,Experimental study on multiple self-healing and impact properties of 2D carbon fiber fabric-reinforced epoxy composites with shape memory properties[J], Thin-Walled Structures, Volume 205, Part C, 2024, 112549, DOI: 10.1016/j.tws.2024.112549.

原文鏈接：

https://doi.org/10.1016/j.tws.2024.112549
