很多人認為用金屬材料做機箱，然后將機箱接地，就可以起到電磁屏蔽作用，其實不然。

一、靜電屏蔽的概念

首先復習一下靜電場的知識。

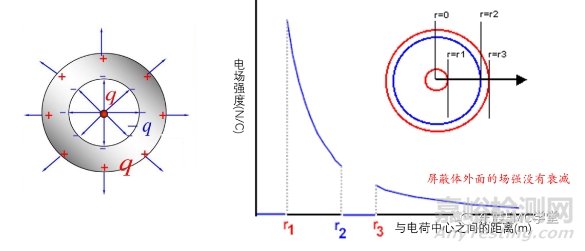

左圖有一個正電荷q，他會產生一個電場。如果將這個電荷放置在一個金屬球內，如左圖所示，會發生什么情況呢？

根據電荷異性相吸的原理，我們知道，在金屬球的內壁，會感應出負電荷。由于金屬球本來是中性的，當內壁出現了負電荷時，外壁必然會有等量的正電荷。這個正電荷又產生了一個新的電場，理論可以證明，這個電場與單獨一個正電荷產生的電場相同。

如果繪出電場強度與距離的關系，就是右圖?？梢钥吹?，在金屬球?qū)w內部，電場強度為0，如果忽視r2、r3區間，電場強度的變化與沒有金屬球完全相同。因此，簡單的將一個金屬球套在一個電荷外面，起不到屏蔽電荷電場的作用。

如果將金屬球的外壁接地，則正電荷泄放掉，僅剩下與電荷等量的負電荷，這時，外部電場為零，起到了屏蔽作用。

二、電磁屏蔽的情況

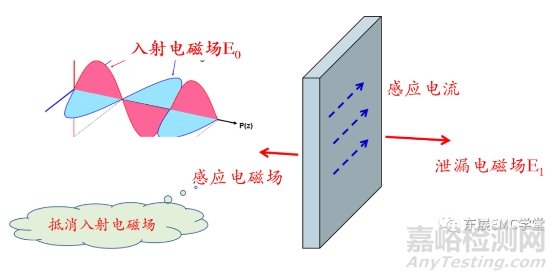

電磁波的屏蔽機理與靜電荷的屏蔽完全不同。關于電磁場屏蔽的一種簡單理解如圖所示。

當一束電磁波從左側照射到金屬板時，會在金屬板左表面上感應出電流，這個電流產生了一個新的電磁場，這個電磁場與入射的電磁場相互抵消，削弱了入射電磁場。

在金屬板的右表面也會有感應電流， 這個電流也產生電磁場。但是金屬板右表面的電流小于左表面的電流，因此，新產生的電磁場較小。

金屬板越厚，右側表面的電流越小，電磁波泄漏越少。

可見在這個過程中，沒有涉及到接地的事情。所以電磁屏蔽并沒有接地的要求。

三、決定機箱屏蔽效能的關鍵

除了低頻磁場以外，任何金屬材料都可以提供足夠的屏蔽效能。但是實際的機箱往往并沒有預期的屏蔽效能。有時，甚至出現使用金屬機箱后，輻射發射反而增加的現象。

當金屬機箱的屏蔽效能達不到預期的效果時，很多設計師會試圖通過改善機箱的“接地”來改善屏蔽效果。但結果往往令人失望。

那么是什么因素決定了實際機箱的屏蔽效能呢？

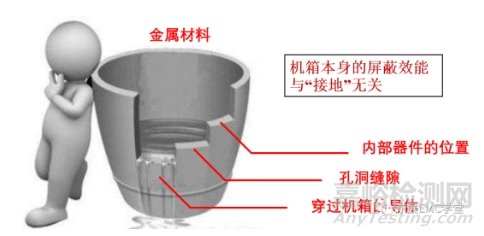

很多了解一些屏蔽知識的設計師知道，機箱上的孔洞和縫隙往往是導致電磁泄漏的重要原因，實際上，對機箱的屏蔽效能影響更大的是穿過機箱的導體。另外，線路板、內部互連線等的擺放位置對于機箱的屏蔽效能也有影響。這一點也是設計師容易忽略的。當輻射源靠近空洞、縫隙時，會產生更強的泄漏。

四、實際的屏蔽機箱并不好處理

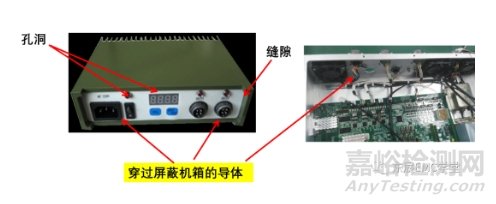

影響機箱屏蔽效能的重要因素是穿過機箱的導體和孔洞縫隙，也就是，要保持機箱的屏蔽效能，不能有穿過機箱的導體，也不能有孔洞和縫隙。

這在一個實際的機箱上是不現實的。機箱上會有很多電纜，包括電源線和信號電纜。這些電纜都是穿過屏蔽機箱的導體。

一個實際的機箱上還會有很多孔洞，包括顯示窗口、操作器件的開口、通風口等。這些孔洞也是導致電磁泄漏的原因。特別是一些操作器件，不僅形成了孔洞，有時還是穿過屏蔽體的導體。

機箱必然會有活動面板，活動面板與機箱的其他部分之間形成了縫隙，這些縫隙是電磁泄漏的原因。如何做好縫隙的電磁密封，并保持縫隙的長期電磁密封效果是屏蔽設計的關鍵之一。

五、貫通導體的電磁泄漏

貫通導體之所以會導致屏蔽機箱的泄漏，主要是因為貫通導體同時起著接收天線和輻射天線的作用。

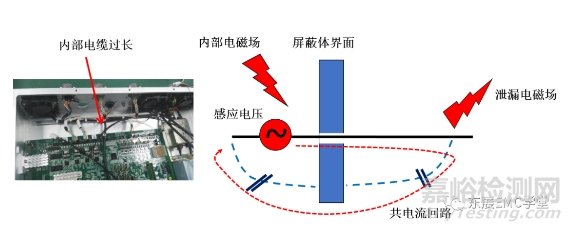

以輻射源在屏蔽機箱內部的情況為例。當有一根導體穿過屏蔽箱時，例如，某根電纜插在連接器上。機箱內部的電磁場就會在導體上感應出一個電壓，如圖所示。在這個電壓的驅動下，導體上會有電流，這就是共模電流。這個共模電流產生了電磁輻射。我們感覺這是從內部泄漏出來的電磁能量。

導體的輻射強度與導體的長度和感應電壓有關。感應電壓的大小與電纜在機箱內部的長度有關，還與這段導體距離輻射源的距離有關，以及與輻射源的強度有關。因此，需要注意控制電纜在機箱內部的長度。并注意要遠離時鐘電路這樣的強輻射源。
