華為物料技術規范

嘉峪檢測網 2024-10-28 08:49

1、適用范圍

本規范適用于電纜供應商為華為公司生產的各種電纜。用于規范電纜加工和電纜檢驗等行為中有關電纜標簽、電纜包裝的內容，它是最基本的通用電纜標識和包裝要求，是公司04類電纜物料接收和IQC來料檢驗的重要依據。特殊情況下，在電纜圖紙中另有規定時，應該以電纜圖紙中的具體要求為準。

2、規范性引用文件

下列文件中的條款通過本規范的引用而成為本規范文件的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本技術文件，然而，鼓勵根據本規范文件達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本規范文件。

3、術語

無特別需說明的術語

4、包裝要求

4.1 外包裝要求

4.1.1 外包裝箱

4.1.1.1 外包裝箱箱型和尺寸規格

a) 外包裝箱統一選用0201型紙箱；

b) 用紙箱的外尺寸長、寬、高表示紙箱規格；標準的紙箱規格(單位：mm)：

385*385*330；

c) 一般情況下，必須使用華為公司規定的電纜包裝紙箱；電纜包裝箱的制作必須符合華為公司提供的相應的電纜包裝箱圖紙要求；特殊情況時，經華為線纜連接器TQC 同意，可以根據所包裝電纜的形狀、大小、重量確定緩沖空間進而確定紙箱的特殊規 格；

d) 針對特殊的需要(如尾箱、數量很少或體積很小、重量大等情況)，可以使用規定規格高度的1/2、1/3和2/3等規格的紙箱。

4.1.1.2 外包裝箱的碼放層數：根據外包裝箱材料的實際承重能力，要求在運輸、儲存過程中，碼放層數不能超過外包裝箱上標識的碼放層數，標準規格的紙箱最高碼放4層。

4.1.2.1 對于標準、統一裝箱數量的電纜，封箱膠帶必須采用 BOPP透明紙箱封箱膠帶，推薦采用72mm寬的封箱膠帶。

4.1.2.2 對于用于尾數或非標準數量的電纜包裝箱，為區別于標準的裝箱數量，要求采用BOPP彩色封箱膠帶，推薦采用的膠帶顏色為黃色。

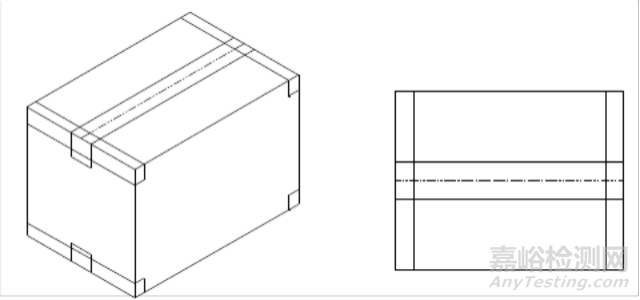

4.1.3 包裝紙箱的封箱方式如下圖：

4.1.4 外包裝箱標識

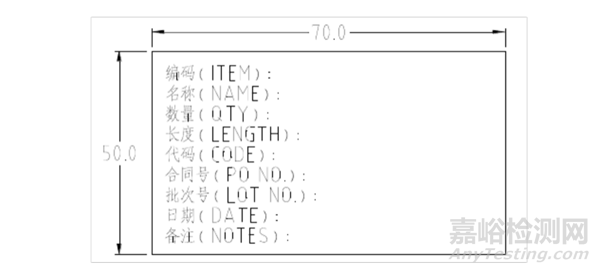

4.1.4.1 電纜的外包裝箱上必須貼有符合華為公司規定的中英文標簽，標簽樣式

如下圖所示：

4.1.4.2 標簽項目填寫說明見下：

編碼( ITEM)：此電纜的華為公司物料編碼、版本信息；版本信息為 1位，如：04021896-V1或04049999LV0。0411成套電纜的版本信息是清單版本， 0401成套電纜不用加版本信息。

名稱(NAME)：此電纜的物料名稱，具體遵照以下規定執行。

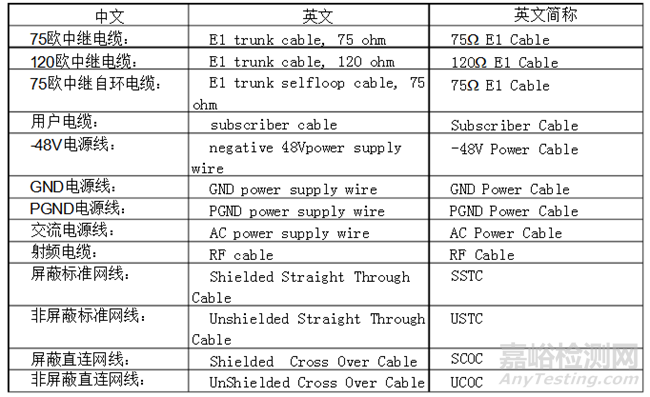

a、屬于下表中所列電纜的以表中規定的名稱(英文使用簡稱)為準。

b、在上表中未包含的其他各種電纜一律填寫以下內容：

中文：電纜組件

英文：Cable Assembly

數量(QTY)：此包裝箱內此編碼物料的總數量；

長度(LENGTH)：此包裝箱內此種電纜的設計長度(對于特殊長度電纜標注電纜的實際長度)，對于線束或成套電纜此欄標注“/”；

代碼(CODE)：表示供應商代碼(我司在華為的供應商代碼為022563)；合同號(PO No.)：電纜的采購合同號；

批次號(LOT No.)：電纜的廠家生產批次號；

日期(DATE)：電纜生產日期，格式為：(YYYY－MM－DD)；

備注 ( NOTES ) ：需要備注的特殊信息，如特殊電纜的特殊之處等。備注信息可

參見6.1附錄1的《特殊電纜備注描述匯總表》；

注：字體高度不低于3mm，當標簽大小不能滿足部分物料的標識要求時，可做相應的調整，

尺寸最大可調整為70mm×70mm。要求同一批次供應的電纜包裝箱的標簽尺寸必須保持一致。4.1.4.3 標簽的內容要求為中英文對照；如因特殊原因不能中英文對照，應以英文為主。

4.1.4.4 同類標簽應大小相等，邊緣齊整，四條邊應成直線，要求標簽為白底黑字。4.1.4.5 標簽上所有欄目必須打印清晰且易于辯識，不得手寫和有任何涂改。 4.1.4.6 標簽必須粘貼于包裝箱最小側面的右上角固定位置。要求標簽粘貼端正平整，不允許出現褶皺和破損，為防止標簽擦損，可用透明膠帶覆蓋此標簽。

4.1.5 纏繞拉伸膜

4.1.5.1 一般情況下當碼放層數較高有傾倒危險時應選擇使用纏繞拉伸膜增加穩定性，同時避免在運輸途中的包裝箱損傷和臟污。如下圖所示：

4.1.6 特殊情況下，當單根電纜的長度、重量超過一定范圍，不適宜使用紙箱進行包裝時，經華為TQC許可，允許采用有保護措施的其他包裝方式。

4.2 內包裝要求

4.2.1 基本原則

本規范所提包裝要求為最低限度的要求，相關供應商參考本規范對電纜實施最低量包裝，包裝必須滿足在裝卸、運輸過程中不會發生物料損傷、接插件變形、附件丟失或在正常儲運環境下因包裝原因引起的氧化。特殊情況時應依照電纜圖紙要求進行特殊包裝。

4.2.2 電纜的綁扎

4.2.2.1 電纜需要根據其自身特點進行綁扎，對于長度較短的電纜可按確定的數量綁扎為一束，對于長度較長的電纜應每根按要求盤繞后進行綁扎。長度以扎線拆除后各電纜易分離為準則。

4.2.2.2 電纜的綁扎材料為尼龍繩、魚骨扎線及纏繞拉伸膜。禁止使用一定儲運環境下會與電纜護套發生色彩遷移的材料及各種膠帶和橡皮筋。

4.2.2.3 對長或粗的電纜，線盤的內徑推薦約在200mm~310mm之間，同時應保證線圈內徑不小于線纜直徑的20倍，而線圈的外徑則應適合其外包裝紙箱的規格尺寸。

4.2.2.4 電纜在盤繞時應將電纜上的連接器定位在不會受到壓迫危害的線圈內環中。

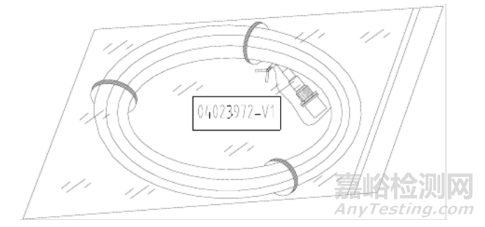

4.2.2.5 打卷電纜的線盤綁扎點至少要三處，對稱分布在線盤上，其一綁扎點距離包裝連接器的PE袋尾部不超過50mm，如下圖所示。

4.2.2.6 當使用PE袋對電纜進行包裝時，要求在PE袋外面再貼一個標簽。標簽規格可以選用華為D型標簽，要求打印格式為橫排，標簽的內容必須包括電纜的編碼和版本信息 (0401成套電纜不用版本信息)，平貼在包裝袋中間位置，如上圖。

4.2.3 連接器的保護

4.2.3.1 對帶高密(≤1.27mm間距)插針的連接器及3V3、13W3等連接器，必須套上防護蓋對插針加以保護，防護蓋要求采用白色聚乙烯制作。除電源連接器外，一般電纜上的連接器需使用PE袋、氣泡袋或珍珠棉加以保護，也可使用防護帽進行保護，在妥善包好后進行綁扎；

4.2.3.2 一般情況下每個連接器要單獨進行包裝，在確定不會在儲運過程中發生損壞時，允許將同一根電纜上多個連接器包裝在一起；并注意滿足以下要求：

a) 包裝袋自然包住連接器，不得纏繞；

b) 包裝袋內空氣排除，不得有氣鼓，用扎線扎緊袋口；

c) 不能將貼在線材上的電纜主標簽扎在包裝袋中。

4.2.3.4 對于有防塵、防氧化要求的射頻連接器，必須套上防護帽對接頭進行有效保護。

4.2.3.5 對于長度比較短的電纜，也可以采用將整根電纜用PE袋塑封的方式進行保護。通常情況下對于鍍銀接頭不僅要保護接頭內插針、插孔，而且要保證接頭外部不氧化。

4.2.4 防靜電包裝，對于射頻電纜，為保護射頻連接器的性能及電纜的應用環 境要求，射頻電纜必須采用防靜電包裝袋進行包裝，防靜電包裝袋必須滿足：

薄膜表面電阻范圍為： 1.0×104Ω≤表面電阻＜ 1.0×1011Ω，摩擦電壓≤ 100V。(參考ESD S20.20標準)

4.2.5磁環的防護

電纜上的磁環應使用氣泡袋、珍珠棉加以保護。

4.2.6 在電纜的體積比較小的時候，可以使用內包裝盒，內包裝盒的材質不做統一要求，但其強度應滿足在包裝箱內疊放層數的要求，內包裝盒上必須有包裝標 簽，包裝標簽的內容、格式及粘貼要求同外包裝箱標簽。

4.2.7 包裝的防潮要求

4.2.7.1 電纜的包裝應能夠滿足在船運條件下的防潮要求。

4.2.7.2 包裝用PE袋均應使用熱封口或自封口。

4.2.7.3 對于帶有易氧化連接器的電纜，在內包裝中應該使用必要的干燥劑，干燥劑的包裝應確保不會在儲運過程中發生破損。

4.3 尾箱包裝要求

4.3.1 同批電纜中的尾箱，在外包裝箱上應與正常裝箱數的外包裝箱在外觀上有明

顯區別。主要表現為封箱膠帶的顏色不同，尾箱的封箱膠帶為黃色，正常裝箱數的包裝箱封箱膠帶是透明的。

4.3.2 尾數使用專用尾數包裝箱，其外尺寸要求長不大于560，寬不大于360，高不大于230；推薦使用的尾數包裝箱外尺寸為360×360×220mm。對一個編碼來說，單次送貨不超過一箱的小批量電纜，應盡可能用此尾數箱包裝。

4.3.3 在貨物碼放時，尾箱應碼放在頂部明顯處。

4.3.4 相應的檢驗報告和送貨清單應優先隨尾箱包裝。

4.4 成套電纜的包裝要求

4.4.1 成套電纜以每套為基本單位使用內包裝盒和PE袋進行包裝。

4.4.2 在成套電纜中，某些單根電纜有附件(如螺釘?shù)?的，要求將此單根電纜連同附件單獨用PE袋包裝，然后放入成套電纜的PE袋或包裝盒中。

4.5 特殊要求電纜的包裝要求

4.5.1 特殊要求電纜指在訂單中對標準電纜增加特殊加工要求(如：特殊長度、特殊線材、特殊接線等情況)而衍生的電纜。

4.5.2 不同編碼的特殊要求電纜不允許使用同一外包裝箱。

4.5.3 相同編碼、不同特殊要求電纜不允許使用同一外包裝箱

4.5.4 編碼相同、特殊要求相同、僅華為銷售訂單號不同的電纜可使用同一個外包裝紙箱，但此時必須遵照以下規定：

a) 使用PE包裝袋或小包裝紙盒將不同銷售訂單號的電纜分開包裝；

b) PE包裝袋或小包裝紙盒上粘貼外箱標簽和特殊要求電纜標簽；

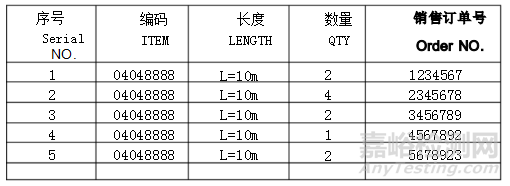

c) 包裝箱內須放置打印的裝箱清單一份，裝箱清單基本格式見下表：

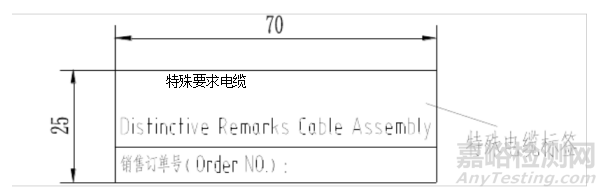

4.5.5 在外包裝箱上需要增加特殊要求電纜標簽，特殊要求電纜標簽粘貼在外箱標簽的正下方。特殊要求電纜標簽格式如下：

4.5.6 在包裝標簽的備注欄填寫好特殊要求信息，在“特殊要求電纜標簽”相應 的“銷售訂單號”欄內填寫對應的華為銷售訂單號，當箱內裝有多個華為銷售訂單號電纜，無法一一列出時，該標簽的“銷售訂單號”欄內填寫“LIST INSIDE”。

4.6 合格證要求

4.6.1 每批次送貨，要求附帶該批次電纜的檢驗報告。

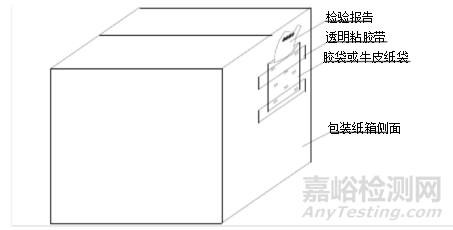

檢驗報告可附在外包裝箱上(如下圖)，也可放在包裝箱內(有尾箱時優先放在尾箱內)。由于我司每次送貨的數量與向貴司定購的數量常有不同，所以要求在每一個包裝箱內都附上檢驗報告。

4.6.2 以最小包裝為單位，附帶產品合格證。

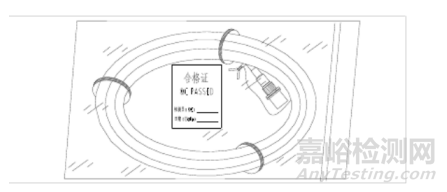

a 用膠袋包裝的單根或成套電纜，合格證可置于膠袋內，如下圖：

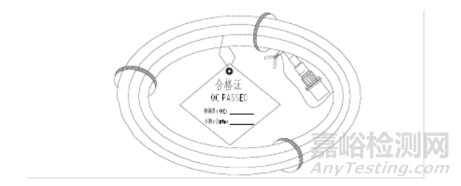

b 合格證也可以吊掛在單根電纜或線束上，如下圖：此時要求合格證必是由硬紙皮等材料制作。

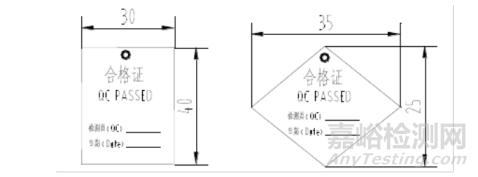

c 合格證基本按照下圖的尺寸和內容制作：

4.7 裝箱數量要求

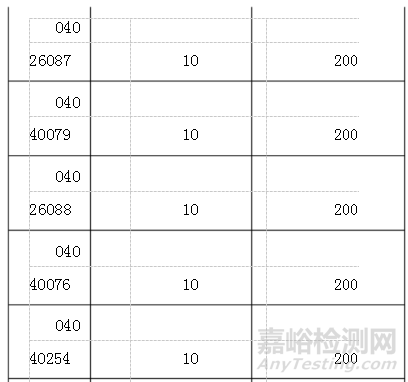

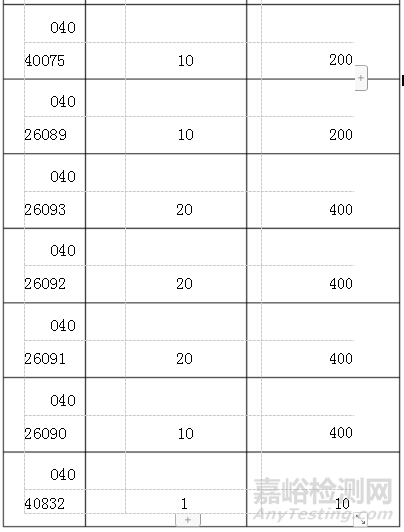

4.7.1 一般情況下，對于電纜的裝箱數量不作具體要求，射頻電纜的裝箱數量

應參考6.2附表中推薦的數量進行裝箱；

4.7.2 為了便于電纜的儲存和運輸，要求供應商保證電纜裝箱數量的固定性和統一性。要求供應商在確定某一編碼電纜的裝箱數量并供貨后，保持電纜裝箱數量的穩定性；不允許在未經華為公司認可的前提下改動同一編碼的電纜裝箱數量。

4.7.3 對于特殊要求電纜，可按合同的實際情況來確定裝箱數。

4.8外觀要求

4.8.1 包裝箱上不可有明顯的污跡及亂涂寫的痕跡。污跡或亂涂寫的面積不得超過4平方厘米。“亂涂寫”定義為與發貨、運輸信息無關字跡或字體為撩草不易識辨。

4.8.2 包裝箱不得有嚴重破損的現象。大包裝箱外表面破損寬度不可超過 2厘米，長度不可超過 10厘米，深度不可超過 0.4厘米。包裝箱外表面拐角撞損不超過 4厘

米(最長一邊)；拐角只有一邊撞傷時不超過10厘米。

4.9 材料要求

外包裝箱統一采用瓦楞紙紙箱，紙箱要求采用以下規定材料制作：

a) K=K(250g/126g/126g/126g)雙瓦楞紙板(5公斤~25公斤)

b) A≡A(200g/126g/126g/126g/126g/126g/200g)三瓦楞紙板(25公斤~50公斤)

c) 供應商應提供瓦楞紙箱的抗壓強度，戳穿強度等定量技術指標供華為認可，符合華為公司相應技術規范的要求。在包裝箱的規格、容量符合華為公司要求的基礎 上，可以使用規格更高的包裝材料。

5、標識要求

5.1 華為公司電纜標簽系統

5.1.1 電纜標簽類型

華為公司采用的電纜標簽類型主要為粘貼式的，包括：纖維紙自粘膠標簽、覆蓋保護式標簽，同時也采用了部分熱縮套管標簽。

電纜標簽必須采用符合本技術規范書中規定的材質；對于電纜設計圖紙中有特殊材質要求的，以電纜設計圖紙為準。

5.1.2 電纜標簽規格

5.1.2.1 纖維紙自粘膠標簽規格

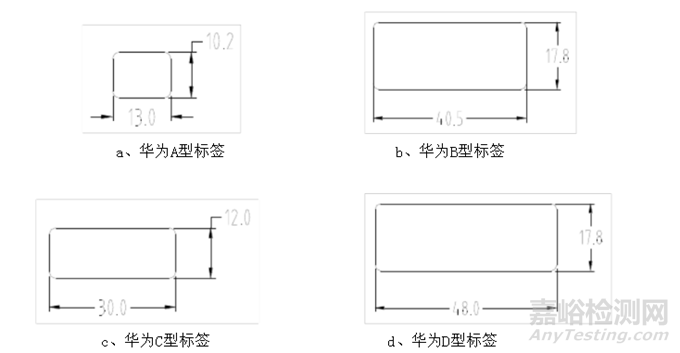

華為公司規定的纖維紙自粘膠標簽共有A、B、C、D四種規格，底色均為白色，具體的外形尺寸如下：

5.1.2.2 覆蓋保護標簽規格

5.1.2.2.1 覆蓋保護標簽分為文字打印區和透明覆蓋區，文字打印區的顏色為白色，

透明覆蓋區的顏色則要求為無色透明。相應的尺寸要求包括標簽的長度尺寸L、寬度尺

寸W和文字打印區高度尺寸H。參見下圖：

5.1.2.2.2 覆蓋保護標簽規格尺寸如下(L*W*H)：L尺寸可根據所粘線材的實際情況加長。

a、81.03mm*31.75mm*19.05mm (華為L型標簽)

b、36.5mm*25.4mm*12.7mm (華為M型標簽)

c、23.88mm*12.7mm*9.53mm (華為N型標簽)

5.1.2.3 熱縮套管標簽規格

5.1.2.3.1 華為公司規定的熱縮套管標簽的顏色為白色，特殊情況以電纜設計圖紙要求為準。

5.1.2.3.2 直徑尺寸的選擇取決于應用電纜的線材直徑，主要須滿足熱縮套管標識標 簽本身的收縮率要求，常用的熱縮套管標識標簽的直徑尺寸(收縮前內徑)系列范圍為3.2mm~38mm，相應的適用線材的直徑范圍為1.6mm~35mm。

5.1.2.3.3 長度尺寸根據實際需要表達信息量的多少進行選擇，同時還應考慮電纜實際應用的要求，一般以30mm為佳。

5.1.3 電纜標簽的粘貼方式

常用的粘貼方式有以下三種：平貼、環繞、對折三種，根據不同的使用情況選擇采用。

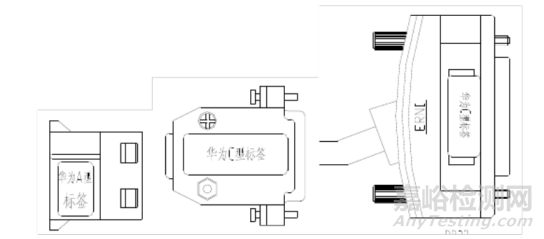

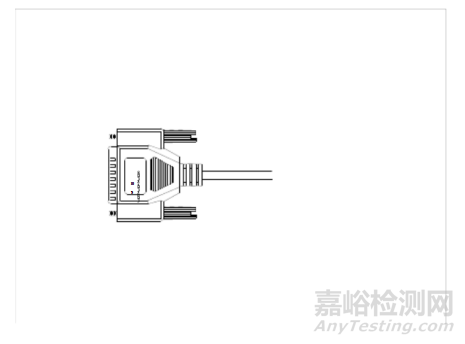

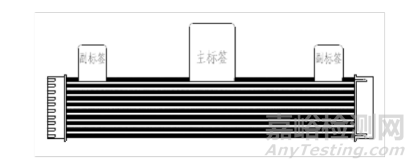

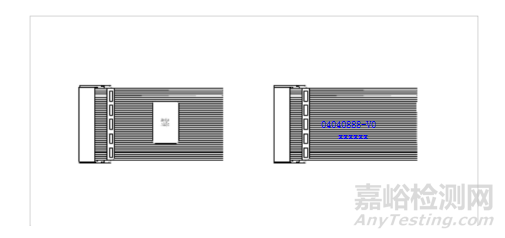

平貼：適用于在平面上的粘貼，主要用于連接器、排線。如圖：

注意：對于扁平排線上的標簽應采用印字的方式，對目前尚不具備印字條件的供應 商，仍可用平貼標簽的方式。

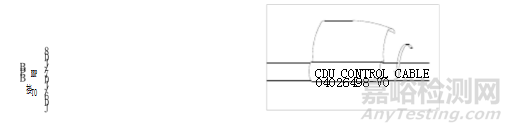

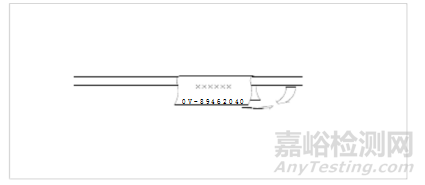

環繞：適用于在圓形截面的線體上的粘貼；需保證標簽印字被覆蓋而不遮隱。如圖：

對折(旗形狀)：適用于在線纜直徑不太大的線體上的粘貼。如圖：

5.2 電纜標簽的應用原則

5.2.1 在任何時候，電纜圖紙中已經規定電纜標簽規格的均以圖紙要求為準，對于電纜圖紙中沒有明確加以規定的，電纜標簽的規格按如下要求執行。

5.2.2 華為A型標簽

華為A型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字

符排列方式為橫排或豎排。橫排時不超過三排，每排不超過8個字符；豎排時規定兩排，每排不超過6個字符，并要求兩排內容一致，并字頭均朝向臨近的短邊。參見下圖：

5.2.3 華為B型標簽

華為B型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字符排列方式為橫排或豎排。橫排時不超過四排，每排不超過22個字符；豎排時規定六排，每排不超過11個字符，并要求兩側各三排的內容一致且字頭均朝向臨近的短邊。參見下圖：

5.2.4 華為C型標簽

華為C型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字符排列方式為橫排或豎排。橫排時不超過三排，每排不超過20個字符；豎排時規定四排，每排不超過7個字符，并要求兩側各兩排的內容一致且字頭均朝向臨近的短邊。參見下圖：

5.2.5 華為D型標簽

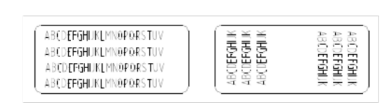

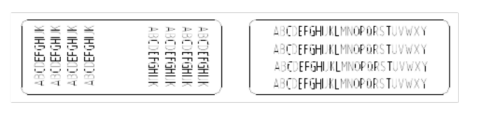

華為D型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字符排列方式為橫排或豎排。橫排時不超過四排，每排不超過25個字符；豎排時規定八排，每排不超過11個字符，并要求兩側各四排的內容一致且字頭均朝向臨近的短邊。

參見下圖：

5.2.5.3 當華為A、B、C、D型標簽對折粘貼時，字符只能按照規范中的要求豎排打印。

5.2.6 熱縮套管標簽的應用原則

5.2.6.1 熱縮套管標簽上的字符要求沿?zé)峥s套管的軸線橫排，如圖：

5.2.6.2 由于熱縮套管標簽上的字符是在收縮前打印的，收縮后的高度會發生變化，所以對字符的高度不做統一的要求，但必須保證字符清晰易辨。

5.2.7 華為L型標簽

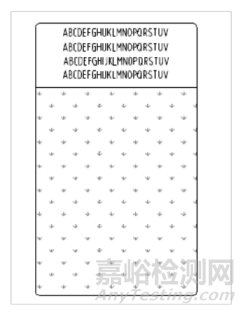

華為L型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字符排列方式為在打印區橫排，字符不超過四排，每排不超過20個字符，并要求字頭朝向臨近的短邊。參見下圖：

5.2.8 華為M型標簽

華為M型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字符排列方式為在打印區橫排，字符不超過三排，每排不超過16個字符，并要求字頭朝向臨近的短邊。參見下圖：

5.2.9 華為N型標簽

華為N型標簽的字符高度要求為不小于2.0mm，寬度比例不小于0.75。規定的字符排列方式為在打印區橫排，字符不超過兩排，每排不超過8個字符，并要求字頭朝向臨近的短邊。參見下圖：

5.3 電纜標簽信息的表達規定

華為電纜標簽信息，電纜圖紙無特別要求外，規定一律使用英文和阿拉伯?dāng)?shù)字作為法定文字，推薦采用Arial字體。

5.3.1 主標簽信息表達

主標簽表達但不限于以下信息：電纜的編碼、版本和供應商代碼、華為銷售定單號

以及電纜長度，其中華為銷售定單號以及電纜長度僅用于特殊要求的電纜。正常情況

下，在電纜圖紙上沒有對主標簽內容作說明和標注時，主標簽只需表達電纜的編碼、

版本以及供應商信息。電纜標簽上的編碼和版本信息要求在同一行，特殊情況時允許

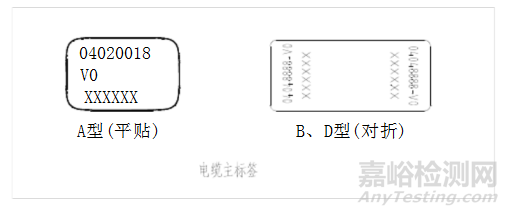

兩行；參見下圖：

5.3.1.1 編碼和版本：□□□□□□□□-V□ 或□□□□□□□□LV

說明：前面8位是電纜的華為編碼(ITEM)，字母V后1位是該電纜的大版本，大版本信息取自電纜圖紙中版本欄兩位中的第一位， □□□□□□□LV ”僅適用于作樣臨時圖紙或一次性有效圖紙.

5.3.1.2 供應商代碼：□□□□□□ 6位字符

說明：為華為公司提供給供應商的供應商代碼，不允許使用其它供應商信息。

5.3.1.3 華為銷售定單號：□□□□□□6位或7位字母與數字組合。

說明：華為銷售定單號，取自華為的采購定單，應用于特殊要求電纜的情況。5.3.1.4 電纜長度(可選)：L=□□□m

說明：□□□ 表達電纜的設計長度或特殊要求電纜長度(忽略公差)，應用于圖紙有要求或特殊采購電纜的情況。

5.3.1.5 對于射頻電纜采用熱縮套管作為主標簽的情況，由于熱縮套管表達信息的容量受到限制，所以特殊規定如下：

a、電纜標簽上可只表達電纜的編碼、版本和供應商代碼，其余信息在電纜最小包裝上表達；

b、一般情況下，電纜標簽上的編碼和版本信息要求在同一行，特殊情況時允許兩行；

5.3.1.6 對于0411類成套電纜中的單根電纜主標簽，由于需要同時表達成套編碼和其

中單根的編號及版本，所以采用下圖中的格式：

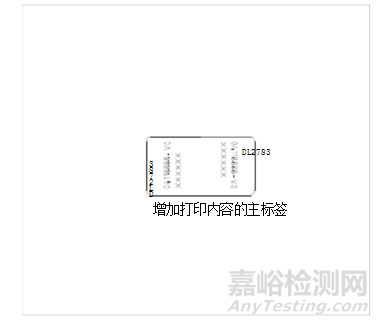

5.3.1.7 對于電纜圖紙中(技術要求中或標簽圖示)要求在主標簽中增加打印內容的情況，格式統一為在“編碼和版本”一行的上面增加該信息，如下圖所示。

在電纜圖紙中，主標簽不一定會標注為主標簽，只要標簽的內容包括電纜的編碼、版本、供應商信息的，即可理解為主標簽或主副標簽合并的情況。

5.3.1.8 特殊電纜主標簽的表達

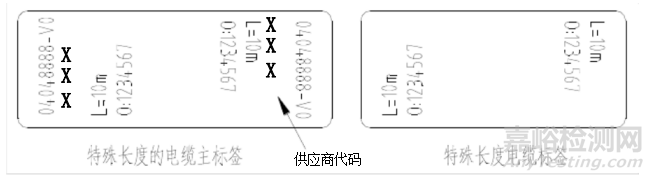

對于特殊要求(指定單要求的電纜與該電纜正式圖紙的要求不一樣)的電纜，在主標簽上供應商代碼的下面另需標注訂單中要求的華為銷售訂單號(由6或7位數字，華為采購人員隨訂單一起提供)和電纜的長度信息，當在主標簽上已經無法表達增加的信息時，需要在距離主標識標簽后約5mm處另加特殊電纜附加標簽，特殊電纜附加標簽統一采用華為D型標簽，表達信息及標注方式如下：

L=□□□m

O：□□□□□□□

其中：L為訂單中要求的特殊電纜的實際長度， O對應華為的銷售訂單號。格式參見下圖：
