一、前言

EMC整改過程中，時鐘問題是我們經常遇到的EMC難題之一，在前期設計中重點關注并做好相應的處理措施，肯定是最優解的。但是如果前期設計沒有注意或者結構原因沒辦法做最優處理，該怎么辦呢？這也是一直困擾很多工程師的問題，處理的手段也沒有太多，還得考慮信號完整性。今天給大家分享一個簡潔的時鐘問題處理方案。

二、整改案例

某客戶小型化的標簽打印機產品在RE測試過程中測試超標，具體測試數據如下：

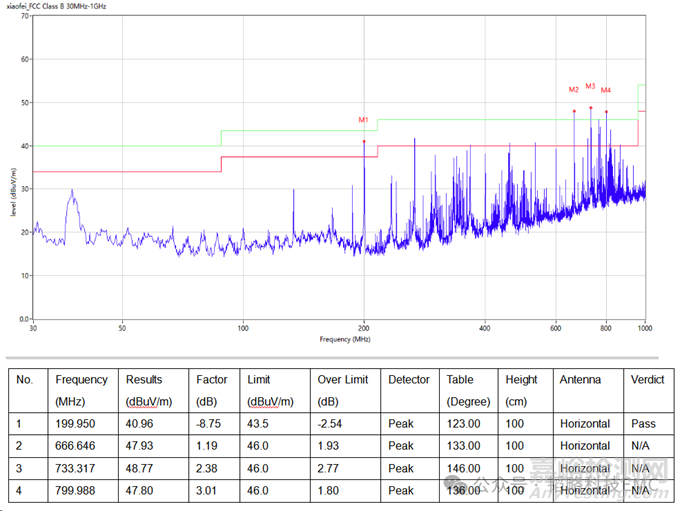

摸底數據-水平方向圖（1）

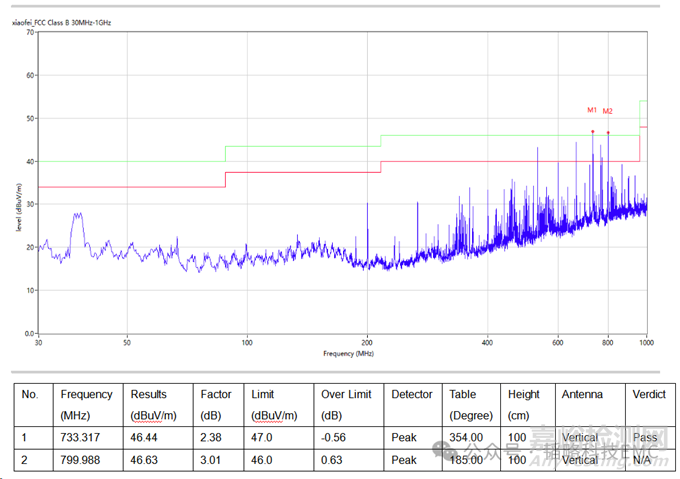

摸底數據-垂直方向圖（2）

【分析】：

從測試數據可以看出，該產品的EMI超標問題是一個高頻倍頻時鐘問題，經過頻率確認，該時鐘倍頻問題點是產品上的一個小型化的攝像頭的通訊時鐘，而且客戶最終測試拿認證報告的測試場地為10m場，所以要求要把摸底的測試整改到余量充足。

1.問題排查

（1）攝像頭時鐘信號有RC低通濾波電路，時鐘走線在中間層，嘗試過調整濾波電路參數，沒有明顯效果。

（2）在排查問題的過程中還發現時鐘頭模塊的地引腳和PCB板端的地是通過磁珠隔離的，這很明顯在EMI整改中是不允許的，這會使時鐘信號的回流阻抗變高，回流受阻。

2.整改措施

（1）在攝像頭上行時鐘MCLK增加展頻IC，具體設計電路如下圖：

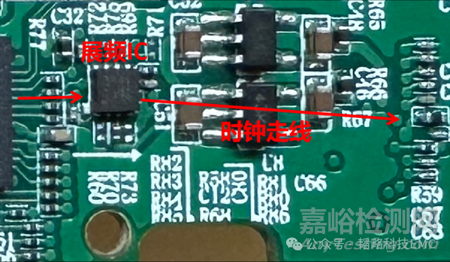

加入展頻IC的PCB電路圖（3）

（2）地的隔離磁阻去除，地之間直接連接，讓時鐘信號回流有一個低阻抗的通道。

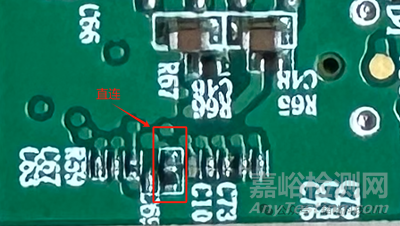

去除磁珠直接連接地PCB電路圖（4）

3.整改后測試數據如下：

整改后測試數據-水平方向圖（5）

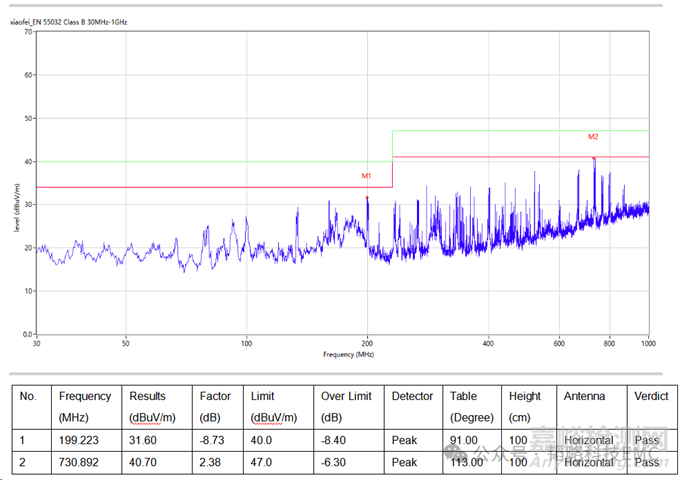

整改后測試數據-垂直方向圖（6）

可以看出整體的測試數據有了明顯的減低，高頻超標的時鐘噪聲也有了6dB的余量。

三、總結

時鐘超標問題的處理一直是EMC行業難點之一，而且隨著電子產品的迭代革新，時鐘頻率在不斷提高，在高頻時鐘問題上，可以做的處理措施會變得越來越少，不妨試一下展頻技術，在時鐘超標問題的處理上有著方便快捷的優點。
