中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

可吸收聚合物支架由生物可降解聚合物構(gòu)成，其理念是為血管提供特定時期的支持，通常服役結(jié)束后可以逐漸降解直至完全吸收， 同時使血管完成自適應(yīng)重塑，最終使血管愈合并恢復(fù)到自然的狀態(tài)，這是傳統(tǒng)DES不具備的功能。

由于這類BVS可被人體完全吸收，可有效降低傳統(tǒng)DES晚期再狹窄及血栓形成的風(fēng)險。理想情況下，BVS在植入早期需保持足夠的徑向支撐強度以防止血管回縮， 同時釋放抗增殖藥物。在愈合期結(jié)束后， BVS將降解并完全被吸收，使病變血管逐漸恢復(fù)正常的血管收縮功能。也就是說， BVS在短期療效上類似于當前使用的DES ， 但能改善DES所導(dǎo)致的長期不良結(jié)果。與DES相比， BVS不僅適用于年齡較小的患者， 還適用于DES效果不良的患者。

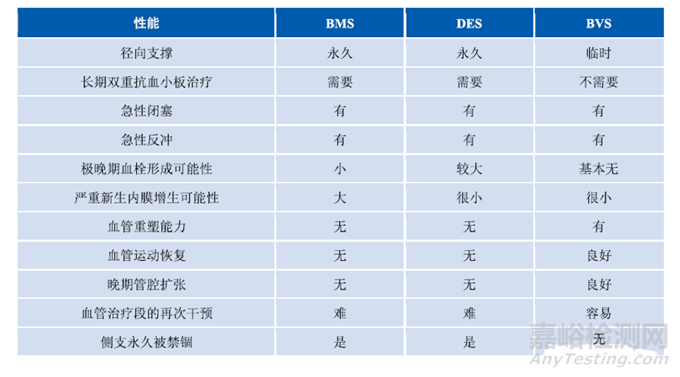

研究表明， DES的剪切應(yīng)力模式可影響支架植入后新內(nèi)膜增生的程度。與DES 相比， 由生物可吸收的聚合物材料制成的BVS更柔順，因此其剪切應(yīng)力模式的影響程度將更小。而且，BVS的使用可免去血管被永久性禁錮，因而使得血管可以有效響應(yīng)生理剌激以進行晚期重塑。進一步，隨著DES 的逐漸降解和血管重塑的逐漸完成，患者無須長期雙重抗血小板治療，大大降低了出血風(fēng)險， 對于年輕患者，BVS的原位吸收允許將來在同一部位進行再次干預(yù)并且便于進入被原始支架禁錮的側(cè)支。表8.2 中對比了使用BVS 的潛在優(yōu)勢。

1、VBS的設(shè)計原則與階段功能

BVS 植入后大體上需經(jīng)歷以下三個功能階段:血運重建、血管重構(gòu)、支架吸收，如圖所示：

1-血管重建

此階段類似于DES的功能，主要是為血管狹窄病變處提供足夠的力學(xué)支撐，從而減輕因缺血引起的血管狹窄。與BMS和DES相比， BVS增加了支撐寬度和厚度以提供與金屬材料相媲美的強度。但即使如此，在血管重建期， BVS仍然顯示出比金屬材料更多的優(yōu)勢，如更大的靈活性與適應(yīng)性、更少的幾何畸變、更少的血小板沉積。此階段一般發(fā)生在術(shù)后前3個月內(nèi)。

2-血管重構(gòu)

BVS在這個階段逐漸降解，從而使聚合物的分子量逐漸降低，開始失去原有的機械支撐作用。一般情況下，首先觀察到BVS骨架開始逐步喪失機械支撐能力，進一步其表面和內(nèi)部逐漸開始潛解，其溶解速度主要受溫度和水的影響。隨著聚合物支架的逐步降解過程的發(fā)生，其對血管病變處機械支撐和約束力也逐步消失，管腔得以逐步恢復(fù)，進而血管的生理脈動功能也開始逐步恢復(fù)。此階段一般發(fā)生在術(shù)后3-12個月內(nèi)。

3-支架吸收

通過BVS的完全吸收來完成血管結(jié)構(gòu)和功能的重建，根據(jù)所使用的材料不同，全部完成可能需要2-4 年。研究表明，在BVS植入豬模型后的12-18個月后，管腔內(nèi)外彈性區(qū)域和管腔面積明顯增加。相似的是，在患者植入可吸收支架1-5年后，連續(xù)血管內(nèi)超聲和光學(xué)相干斷層成像(OCT) 也證實了管腔面積的明顯增加。

這與DES是完全不同的， DES會隨著斑塊在金屬框架內(nèi)聚積，其血管的平均/最小管腔直徑會逐漸減少。而BVS則會隨著聚合物被人體的逐漸吸收變成由膠原和血管平滑肌取代，并隨著時間的推移，其管腔反而會逐漸恢復(fù)。進一步，這個過程中擴大的管腔還會對血管內(nèi)皮功能和動脈粥樣硬化的預(yù)防有利。

2、VBS的制備加工技術(shù)、種類及優(yōu)缺點

一，當前的制備技術(shù)

1) 管材擠出-激光切割加工成型

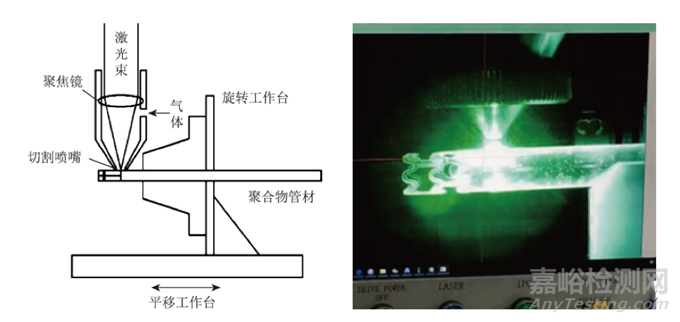

國際上大多數(shù)公司的研制工作通常都是利用螺桿擠出機將原料熔融擠出制備管材，再對管材進行激光切割以制成最終的支架產(chǎn)品。其中，塑料擠出成型是用加熱的方法使塑料成為流動狀態(tài)，然后在一定壓力作用下使其通過塑模，經(jīng)定型后制得連續(xù)的型材。擠出成型具有效率高、投資少、制造簡便、可連續(xù)化生產(chǎn)等優(yōu)點。聚合物血管支架的擠出-切割原理與金屬支架的擠出-切割原理類似，其具體原理和過程如圖所示：

為了制備成最終可壓握在球囊導(dǎo)管上的支架花型，聚乳酸等聚合物材料經(jīng)擠出加工成一定直徑的管材結(jié)構(gòu)后，需選用合適的激光切割裝置進行進一步的激光切割雕刻出復(fù)雜的網(wǎng)狀結(jié)構(gòu)。與其他切割方法相比，飛秒激光切割具有切縫寬度小、切口平行度好、表面粗糙度小、尺寸精度高、工件變形和熱影響區(qū)小、無機械應(yīng)力及表面損傷等特點，可精確切割形狀復(fù)雜的精細零件。

2) 編織成型

近年來，受人工小血管制造工藝的啟發(fā)，血管支架也出現(xiàn)了采用編織結(jié)構(gòu)的工藝技術(shù)。Upma Sharma 等開發(fā)了一種采用編織方法制備的基于PLGA 材料制備的新型BVS ，見下圖：

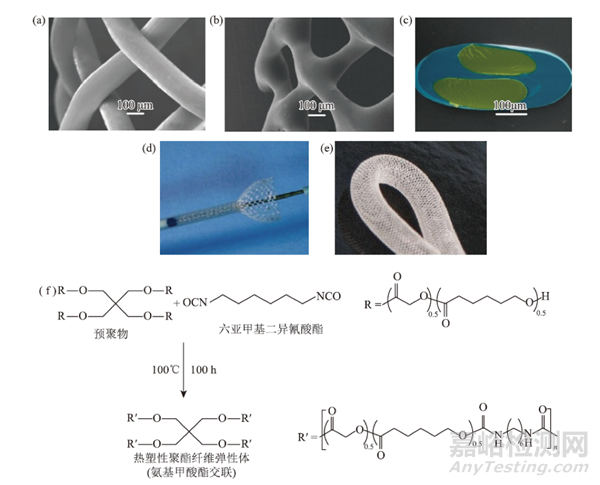

(a) PLGA 編織物的掃描電鏡圖; (b) 涂層后的PLGA 編織物的掃描電鏡圖; (c) 涂層后纖維截面圖，其中黃色的是PLGA 纖維， 藍色的是涂層; (d) 和(e) 支架的實物圖; (f) 涂層的化學(xué)反應(yīng)示意圖

在豬股動脈中體現(xiàn)出良好的生物可吸收性能。在羊體內(nèi)，支架可以支撐管腔12個月之久，并且18個月可以被完全吸收。據(jù)報道，這種新型的BVS可以充分利用編織結(jié)構(gòu)靈活性高的特點，使支架具有較好的縱向柔順性，更易貼合血管內(nèi)壁，對血管內(nèi)膜的損傷較小，不易誘發(fā)血管內(nèi)膜的增生。

然而，編織結(jié)構(gòu)的BVS 的力學(xué)支撐力較差，編織過密又不易實現(xiàn)支架的擴張。為此，他們在PLGABVS 表面進一步涂敷一層聚乙交醋-己內(nèi)醋(PGCL)彈性體，并用六亞甲基二異氨酸醋(HDI)原位進一步交聯(lián)，結(jié)果表明，涂敷此彈性體后，支架的力學(xué)強度(如壓縮膨脹和彈性性能)得以顯著提升，可以和作為對比的金屬材料支架的力學(xué)性能相媲美。這種改性方法可以通過調(diào)節(jié)涂層的交聯(lián)度、分子量和分子支化結(jié)構(gòu)來調(diào)控其力學(xué)性能。

3) 3D打印成型

擠出-激光切割和編織成型的支架通常是根據(jù)臨床統(tǒng)計數(shù)據(jù)而篩選出的幾種相對常見的尺寸進行預(yù)先批量式生產(chǎn)，因而醫(yī)生僅能從中選擇與患者血管尺寸相對較為接近的支架進行植入手術(shù)。3D打印則可根據(jù)不同患者的尺寸形態(tài)進行個性化定制化制備， 不僅如此， 3D打印成型還具有精度高、速度快、用料省等優(yōu)點，且可實現(xiàn)復(fù)雜外形與內(nèi)部精細結(jié)構(gòu)的一體化制造， 這是傳統(tǒng)支架加工制備方法所無法實現(xiàn)的。

近年來， 隨著3D打印技術(shù)的不斷發(fā)展， 利用3D打印制備血管支架的報道也開始涌現(xiàn)。其中，光固化立體印刷(SLA) 是最早，也是現(xiàn)今應(yīng)用最廣泛的3D打印技術(shù)。SLA具有精度高、性能穩(wěn)定、材料力學(xué)性能可調(diào)等優(yōu)點，因而成為制備個性化心血管支架的一種新型加工成型方法。在此基礎(chǔ)上，來自美國西北大學(xué)的科學(xué)家通過對SLA 進一步改良，開發(fā)了一種被稱為投影微立體光刻(PμSL)的3D打印技術(shù)(下圖），結(jié)合實驗室自主研發(fā)的擰棱酸醋類聚合物，成功研制出新型3D打印血管支架。

*PμSL 工作原理示意圖

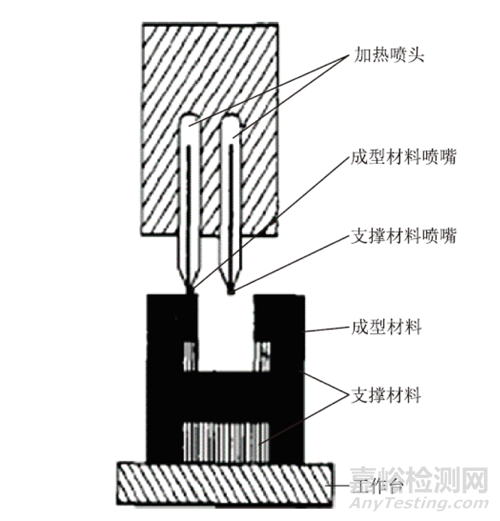

此外，北京阿邁特醫(yī)療器械有限公司采用熔融沉積成型(FDM) 制備了PLA 和PCL血管支架。因此， 開發(fā)適用于全降解聚合物支架的新型3D 打印技術(shù)將是未來的發(fā)展方向之一。

二，現(xiàn)有BVS種類

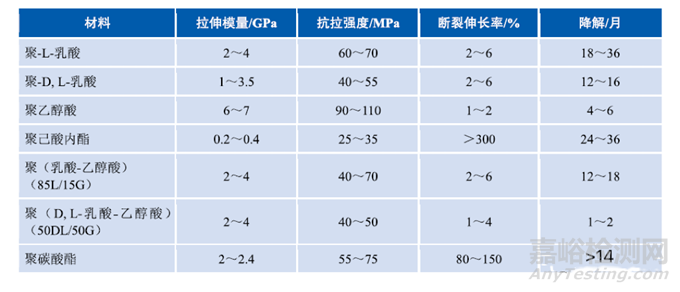

目前用作血管支架的聚合物材料最常見的是聚乳酸(PLA) ，具體包括左旋聚乳酸(PLLA)、右旋聚乳酸(PDLA) 和外消旋聚乳酸(PDLLA) ，另外還有聚己內(nèi)酯(PCL)、聚乙交酯(PGA) 以及由這幾種高分子組成的嵌段聚合物，如聚乳酸·羥基乙酸共聚物(PLGA) 。嵌段共聚物可以改善單一組分聚合物的力學(xué)性能和降解性能，是一種常見的改性方式。可降解聚合物支架相較于可降解金屬支架的優(yōu)勢在于可以通過合成及加工的手段改變聚合物的各組分配比來改善聚合物的各種性能，例如，通過引入PGA 來提高聚乳酸的降解速率，或通過引入PCL 來提高聚乳酸的柔韌性，降低脆性斷裂的風(fēng)險。這幾種高分子在體內(nèi)最終的降解產(chǎn)物都為水和二氧化碳，不會對人體產(chǎn)生毒副作用。
