1、切割球囊簡介

1：切割球囊（Cutting Balloon）定義

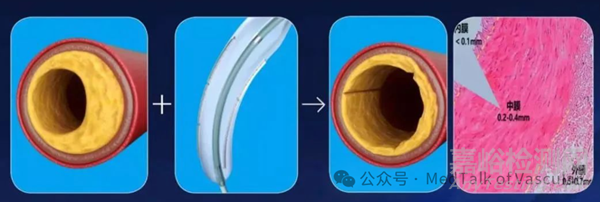

切割球囊將微切割技術和傳統球囊巧妙結合，能很好地處理特殊、復雜病變。球囊的表面有 3 組或四組縱向平行的微型刀片，表面的刀片每 5mm 有一個折疊點，以便于球囊彎曲。球囊未擴張時刀片包裹在球囊的折疊縫中，擴張時刀片突出于球囊表面，對血管斑塊起到切割作用；

2：切割球囊（Cutting Balloon）特點

根據《冠狀動脈鈣化病變?cè)\治中國專家共識（2021版）》共識中描述，切割球囊也適用于輕、中度鈣化病變，或用于冠狀動脈斑塊旋磨術后的進一步病變預處理。但對IVUS提示的Ⅲ~Ⅳ級嚴重鈣化病變不建議使用切割球囊。使用切割球囊時應按照說明書標稱 的壓力進行擴張，最大不應超過12 atm，以免過高的壓 力導致刀片嵌頓而難以收回；

切割球囊的禁忌癥如下：（1）參考血管直徑小（直徑＜2 mm）；（2）彌漫性病變 （長度＞20 mm）；（3）無保護的左主干病變。因切割 球囊壓力回撤較慢，故用于左主干病變風險較大，僅 限于技術非常熟練的術者開展；（4）嚴重成角及極度 扭曲血管的病變。因切割球囊順應性較差、硬度較高， 常難以到達病變處；（5）嚴重鈣化病變，因其難以被 切割球囊充分?jǐn)U張；（6）慢性完全閉塞病變及狹窄＞ 95%的病變。因切割球囊的直徑及外形較大，難以到達 并通過此類病變，此時要先用1.5~2.0 mm直徑的小球囊預擴張后再用切割球囊擴張。

2、冠脈切割球囊結構分析

目前國產冠脈切割球囊共有三張注冊證，分別是Vesscide-北京樂普、北京百醫匯切割球囊、Cripper-上海申淇醫療，獲批的三款產品均為快速交換口（Rx）的結構設計，如圖1所示，

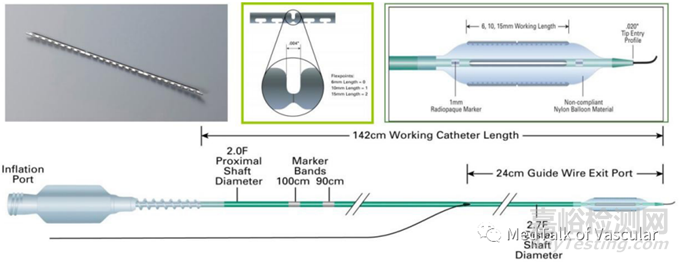

圖1，冠脈切割球囊示意圖

從以上示意圖中可以看出，其主要由近端軸（通常為海波管設計）、遠端軸端（高分子管材）、球囊以及切割刀片（固定在球囊外表面）這四部分組成，下面小編將從研發設計的角度對近端軸、球囊以及切割刀片進行詳細的分析；

1-近端軸（海波管）

海波管（Hypotube）是一種長金屬毛細管，它是微創治療用導管的重要組件，與球囊和支架配合使用來打開動脈阻塞；也可以與球囊和切割刀片配合來對病變斑塊進行切除；導管的球囊部分附著于海波管遠端。海波管進入人體將球囊沿著曲折的長血管向動脈阻塞處推去，在這個過程中性能良好的海波管能達到抗扭結、抗彎折，能夠順暢的在人體架構中進行推送追蹤和轉動；

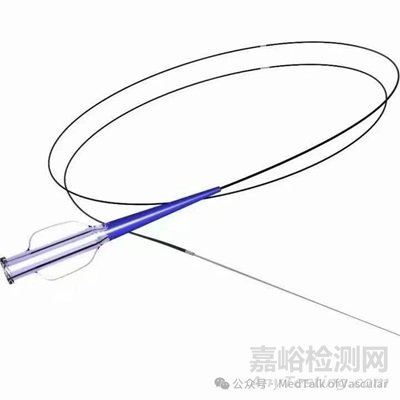

圖2，海波管產品示意圖

海波管的基材常用醫用級的不銹鋼，牌號如：304、304L、304V等，并在不銹鋼表面涂覆有一層厚度很薄的PTFE涂層（一般為5μm~15μm），以降低海波管在血管中輸送的摩擦阻力；海波管的遠端切割設計常常有如下圖2中的幾種方式。

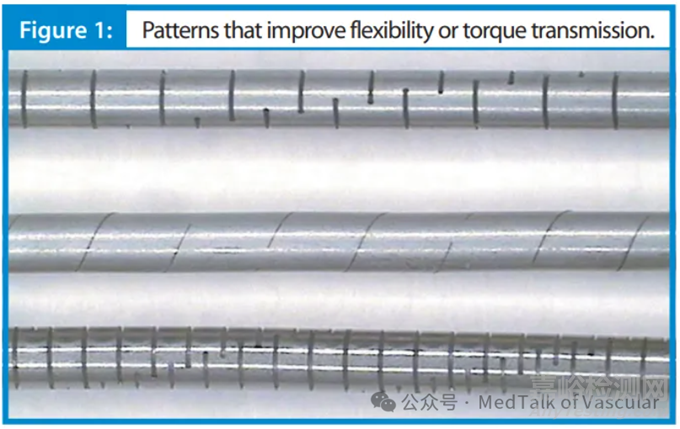

圖3，海波管切割結構示意圖

2-球囊

根據《冠狀動脈鈣化病變?cè)\治中國專家共識（2021版）》共識中描述：使用切割球囊時應按照說明書標稱的壓力進行擴張，最大不應超過12 atm，以免過高的壓力導致刀片嵌頓而難以收回；

以上信息可以得知，切割球囊一般可采用半順應性球囊作為切割件的球囊平臺，半順應性球囊具有良好的柔順性，這樣的設計有利于提高產品的通過性、提高球囊的回抱性能、以及控制擴張時刀片嵌入鈣化斑塊的程度，為手術安全性提供有力的保障。

3-切割刀片

切割球囊的表面上縱向裝有顯微刀片，在切割球囊未達到病變處之前，刀片被緊密包裹在球囊材料內，不會損傷正常血管；切割刀片是切割球囊產品重要的設計之一，設計要點包括刀片材質的選擇、刀片的結構設計、刀片在球囊表面上的布局等三個大方面，以下將對刀片的三個方面進行詳細的介紹；

1）刀片的材質

為了能夠很好的將硬質鈣化斑塊切開，切割刀片通常需要具備高硬度、高強度和高耐磨性，因此切割刀片通常由高強度不銹鋼或特殊合金制成（如304/304L不銹鋼等），其具有極高的硬度和耐腐蝕性；刀片越硬其切割能力越強，越細其切割壓強越大（在球囊擴張過程中，刀片對內膜的切割壓強是球囊表面壓強的30000倍），對各種狹窄可謂是無堅不摧，而且由于不銹鋼刀片厚度極薄，只是切開血管壁的內膜，在血管內壁上刻出一道痕跡，并不會割裂整個血管壁，正是這道刻痕是切割球囊特殊擴張機制的關鍵；

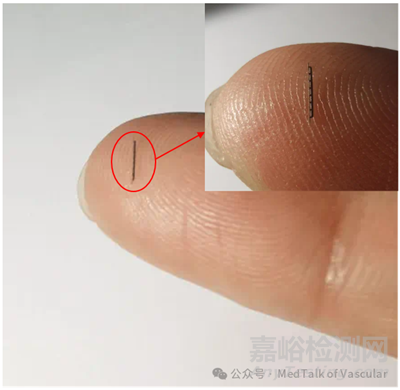

圖4，切割刀片實物展示

2）刀片結構設計

刀片的設計包括精密的幾何形狀和鋒利的邊緣，以確保在擴張過程中能有效切割斑塊和纖維組織，同時避免對正常血管壁的損傷，下圖為國外進口切割刀片的設計示意圖；

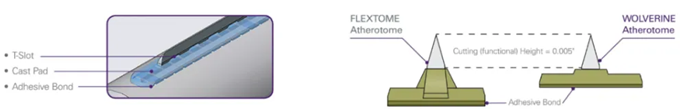

圖5，F(xiàn)lextome及Wolverine刀片部分細節

3）刀片的布局

刀片通常以螺旋狀或平行排列在球囊表面，通過特定的工藝?yán)喂痰毓潭ㄔ谇蚰疑?。?dāng)球囊被充氣擴張時，這些刀片會產生均勻分布的壓力作用在狹窄部位，實現精確切割?，F(xiàn)有產品的設計刀片的數量一般為：2.0-3.25mm直徑的球囊裝3個刀片，3.5-4.00mm直徑的球囊裝4個刀片。
