LCR電橋是一種用于測量電感、電容、電阻等元器件參數的儀器。它通過應用交流信號,測量元器件對交流信號的響應和變化,以推斷其參數值。雖然這個儀器很常見,很多工程師也都會用,但很少有人能將所有的測試參數都講清楚。本文試著對LCR電橋的測試原理、主要功能以及測試方法進行介紹,希望可以幫助到有需要的人。
LCR電橋原理
LCR電橋的原理是利用左右兩個平衡電橋比較待測元器件與標準元器件之間的差異,以確定待測元器件的參數。當待測元器件與標準元器件在能量輸入下處于相同狀態時,電橋兩側電位相等,此時為平衡狀態。此時可計算出兩者參數之間的差異,并據此確定待測元器件的參數?,F(xiàn)在很多最新的設備已經不再使用電橋的方式來進行測量,但人們還是習慣于把這類設備稱為電橋。
LCR設備儀測試參數
LCR設備儀可以測試19個參數,參數列表如下:
Cp Capacitance value measured with parallel-equivalent circuit model 并聯電容
Cs Capacitance value measured with series-equivalent circuit model 串聯電容
Lp Inductance value measured with parallel-equivalent circuit model 并聯電感
Ls Inductance value measured with series-equivalent circuit model 串聯電感
D Dissipation factor 耗散因子
Q Quality factor (inverse of D) 品質因數
G Equivalent parallel conductance measured with parallel-equivalent circuit model 并聯電導
Rp Equivalent parallel resistance measured with parallel-equivalent circuit model 并聯電阻
Rs Equivalent series resistance measured with series-equivalent circuit model 串聯電阻
Rdc Direct-current resistance 直流電阻
R Resistance 電阻
X Reactance 電抗
Z Impedance 阻抗
Y Admittance 導納
θd Phase angle of impedance/admittance (degree) 阻抗/導納相位角(用角度表示)
θr Phase angle of impedance/admittance (radian) 阻抗/導納相位角(用弧度表示)
B Susceptance 電納
Vdc Direct-current voltage 直流電壓
Idc Direct-current electricity 直流電流
參數理解和說明
以上參數中:直流電阻,是使用直流電壓直接測試電感的阻值,相當于用萬用表直接測試器件的直流阻值;
直流電壓和直流電流是測試外接偏置直流電流源的電壓和電流值。

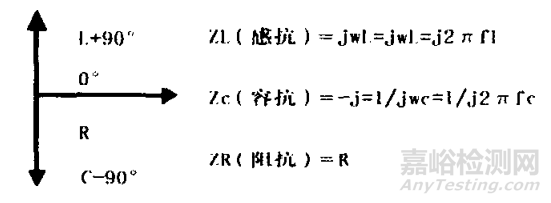

其余的16個參數的測試都是相關聯的。這16個參數其實都源自兩個數值,一個是復阻抗 Z,一個是相位角θ,其余所有結果都根據這兩個測量結果計算后得出。理論上的電容C和電感器件L,是個儲能元件,他們只是將能量?jī)?chǔ)存起來,并在適當?shù)臅r(shí)候?qū)⒛芰酷尫懦鰜?lái),他們并不消耗能量。在復坐標上,電容處在縱坐標的負半軸上,電感處在縱坐標的正半軸上。而電阻R是純能量消耗元件,他在復坐標上處在橫坐標的正半軸上,在理想情況下的L、C、R如下圖所示:

但實際的電容和電感器件并不是一個純粹的儲能元件,由于分布參數的存在,實際的電容器和電感并不是一個純粹的儲能元件,他們也會消耗一些能量,實際的電容器的電抗,在復坐標上,落在了第四象限上,而電感,落在了第一象限上。

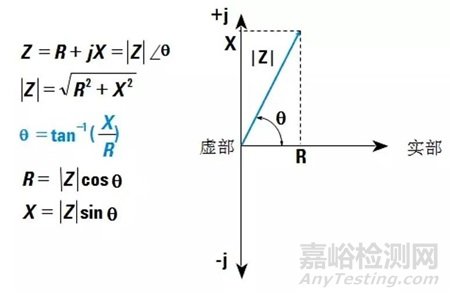

Z、θ、R、X、D五個參數之間的關系可如圖所示:

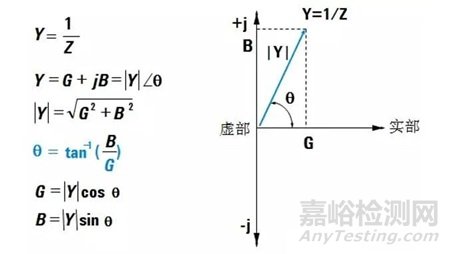

Y值是Z值的倒數;Y、B、G的關系如下圖所示:

品質因數 (Q)是電抗純度的度量(即與純電抗,也就是與沒有電阻的接近程度),定義為元件中存儲能量與該元件損耗能量之比。

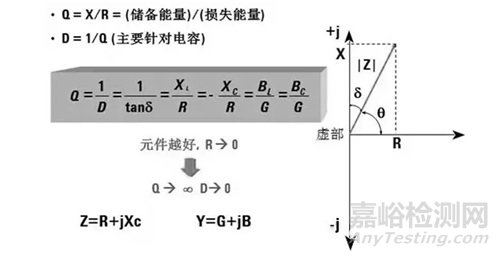

Q是無量綱單位,表達式為Q=X/R=B/G。從下圖中可以看到Q是θ角的正切。
Q一般適用于電感器,對于電容器來說,表示純度的這一項通常用耗散因素(D)表示。耗散因素是Q的倒數,它也是θ補角δ的正切。

為什么要有阻抗和導納兩種表述方式呢?主要是為了非常簡單的表述串連和并聯兩種常用的連接方式。對于電阻和電抗串聯連接時,采用阻抗的表述非常簡單易用。但是對于電阻和電抗并聯連接時,阻抗的表述非常復雜,這時候,采用導納就非常簡單易用了。

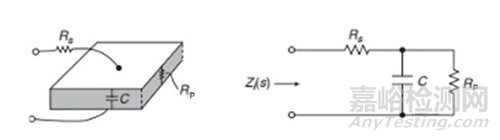

最后再介紹下,為什么要有串聯電容和并聯電容的概念,這里只用電容舉例來解釋,電感的情況可以以此類推。由于實際的電容存在分布參數,所以實際使用的電容可以用下圖來等效:

但這種模型是沒辦法進行參數測量的,只能將等效模型進一步簡化,當電容值較大時,其容抗較小,可以忽略Rp,只考慮Rs;同理,當電容值較小時,其容抗較大,可以忽略Rs,只考慮Rp。根據容值的大小,則可以將電路進一步等效為下圖:

上圖的等效電路即可支持實際的測量,并聯模式可采用恒壓模式測量,串聯模式可采用恒流模式測量。這也就是串聯電容、串聯電阻、并聯電容、電聯電阻的定義。那到底在測試時要采用串聯或并聯模式呢?這就要根據客戶的需求,以及工程師的經驗自行來定,一般遵循原則可參考:大電感(>1H)或小電容(<2uF))用并聯模式,小電感(<1H)和大電容(>2uF)用串聯模式。
最后再提一下測量頻率,電容和電感的值是與頻率相關的,所選用的測試頻率一般是根據其實際的工作場景來定的,比如用于整流濾波的電解電容,其容值比較大,其一般工作在工頻的工作環境下,所以測試頻率一般選擇100Hz或120Hz。用于在開關電源次級濾波的MLCC電容,其一般工作在幾十KHz的工作頻率下,所以其測試頻率一般定義在1KHz或10KHz。
以上就是我對LCR電橋設備可測試的所有參數的一點理解,希望幫助到讀者。希望我們?cè)跍y(cè)試中不但可以做到會操作設備,會正確的測量,還能了解到測試背后的原理,做到知其然也知其所以然。
