某芯片IO口開路失效,難道又是一個封裝級故障。

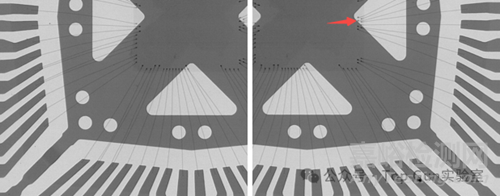

X射線檢查沒有發現故障Pin鍵合絲EOS燒毀斷線形貌,也未見鍵合點明顯異常。

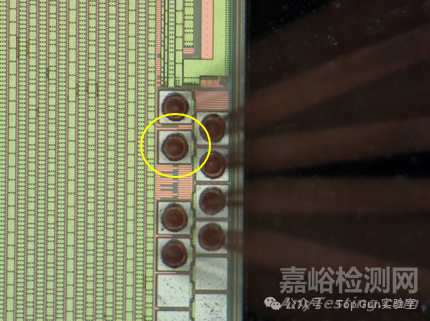

開蓋后芯片正面未見明顯異常,故障Pin位置也未見明顯的燒毀或鍵合脫落形貌。

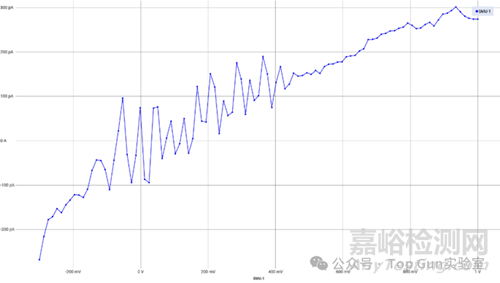

探針分別點在一焊點pad和外部引腳,進行IV測試,pad對地開路、外部引腳對地開路、pad對外部引腳短路,從該測試結果可知,二焊點接觸良好,是芯片內部發生了開路問題。開路的IV曲線如下圖所示。

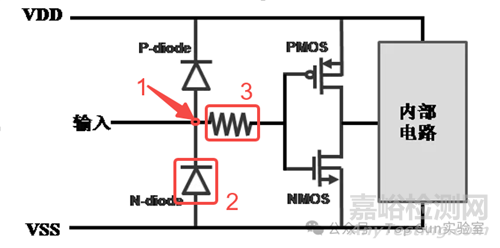

首先,進行理論分析,以制定下一步分析策略:典型的IO端口電路原理圖示意如下圖所示。

1)如果位置1開路,符合目前的IV測試結果,故障點應該在Pad往里走的via孔位置,該位置還沒有到一級ESD保護電路;
2)如果位置2燒開路,正常芯片表面會有燒毀形貌,甚至?xí)焰I合絲燒毀,且IV測試會走poly電阻過二級ESD保護電路,會有IV曲線,與目前的開蓋鏡檢和IV測試結果不符;
3)如果位置3燒開路,芯片頂層可能不會有明顯的燒毀形貌,但是IV測試會走一級ESD保護電路,與目前的IV測試結果不符。
小結:該芯片燒毀位置在Pad到一級保護電路之前的位置,大概率為過孔位置有問題,因此可以對芯片表面金屬進行去除觀察。

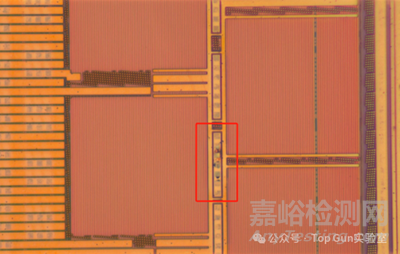

頂層金屬去層觀察:去除頂層后發現該P(yáng)ad往內部電路走的過孔有疑似燒毀形貌。

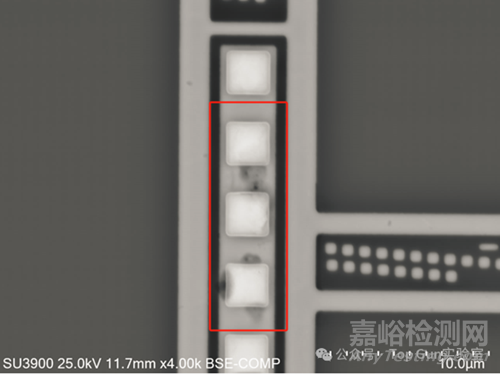

繼續向下去層:確認該過孔燒毀導致開路。


寫在最后:本案只分析到故障現象,該案例主要介紹的是在缺少EFA故障點定位條件的時候,如何進行缺陷暴露的方案制定。此類問題的分析,需要結合電性測試結果以及芯片IO口典型設計大致推斷故障點在哪個位置,然后針對性的制定缺陷暴露方法,最后實施精確的小范圍有針對性的故障觀察。
