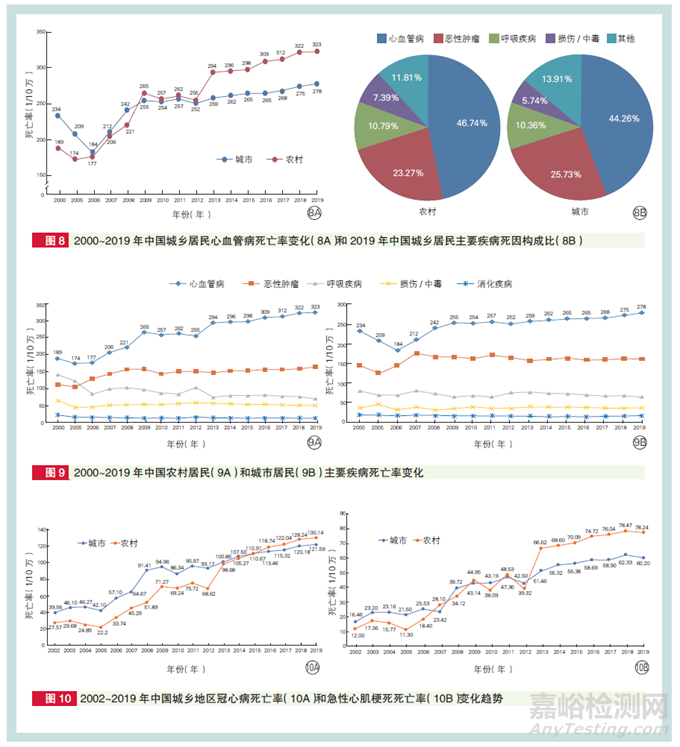

根據2022年6月發布的《中國心血管健康與疾病報告2021》， 心血管疾病已成為醫學界公認超越癌癥的人類健康頭號殺手， 且發病率呈上升趨勢 。 微創血管介入手術因為創傷小、恢復快、并發癥少等優點， 已經成為治療心血管疾病的主要治療手段。血管介入手術機器人技術的出現， 提供了手術部分過程自動化的可能性， 也為醫療帶來了革命性的變化。

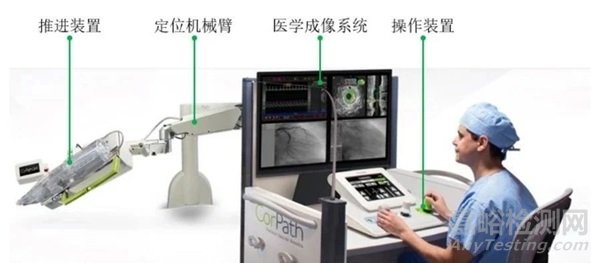

當前， 新產品和新技術不斷涌 現， 例如，Stereotaxis公司在首個磁導航Niobe系統的基礎上， 設計出的GenesisRMN系統， 它縮小了永磁體的體積，改進了磁體的操控方式， 提高了響應速率。 Corindus公司的CorPath GRX則在CorPath 200的基礎上 ， 增強了主動變形導管的功能， 并進行了人體試驗。
與腔鏡、 骨科等手術不同 ， 血管介入手術高度依賴于裝置的反饋信息。因此， 如何讓機器人更好地充當我們的“ 眼” 和“ 手” 就顯得非常關鍵。血管介入手術機器人的視覺反饋主要依靠圖像導航技術。
磁共振、光學相干斷層掃描、血管內超聲顯像、熒光成像等影像學技術可以用來發展兼容導管技術，從而提升血管介入機器人導航圖像系統的性能， 使機器人在手術中能看得更清楚、更遠，操作更精準。力反饋的缺失限制了機器人在復雜困難病變、鈣化病變、慢性閉塞病變中的應用， 然而目前還沒有非常成熟的具有力反饋功能的血管介入手術機器人。這一亟待解決的難題需要通過相關零部件和配套技術的不斷優化和創新來實現技術突破，仍然有很長的路要走。
1-設計力反饋單元面臨的基本問題
在傳統手術過程中，醫生需要根據自身經驗和視覺反饋信息，判斷導管與血管內膜的接觸力 是否會造成損傷。但是，醫生的經驗、疲勞程度、手部震顫等因素也會影響導管的操作。
使用介入手術機器人， 尤其是具有力反饋功能的機器人， 可以有效避免這些不利因素， 實現手術的半自動化和穩定性。為了更好地設計出精準的力反饋單元，需要考慮幾個基本問題：
1-人手的感知力問題
要實現力反饋單元， 首先要了解人手能夠準確地感受到力的過程。當手部皮膚受到外部機械刺激時， 皮膚中的感受器群體會產生放電響應 ，這些信號通過神 經傳送給大腦進行綜合分析， 形成力感知。目前血管介入手術機器人的力感知主要是壓力感知（即力的可分解量化）。
研究表明，人手感知力的最小閾值為0.05N，差別閾值在0.5~1.5 N之間 。因 此，力反饋單元設計的最小閾值要<0.05N。同時，力反饋單元設計的最大閾值要考慮醫生的疲勞感，保證醫生手術操作的舒適度。此外，為了更加精準地獲得人手與力反饋的感知情況，可以嘗試建立相應的力感知模型，獲得人體感知與客觀刺激之間的定量描述，以此促進力反饋技術的發展。
2-力損耗和力補償問題
從導管或?qū)Ыz接受力，到人手感知力，這個過程中會有一些力的損耗，導致反饋到人手的力精度不足，影響力反饋的透明性。這些力的損耗可能源于血管介入手術機器人中的連桿重力、機械慣性等因素引起的摩擦力 。
因此需要設置相應的機械力補償單元或引入力補償控制算法，來平衡損耗力的力矩。根據補償力的性質， 可以分為配重補償、彈簧補償和輔助執行器拖動裝置補償。
2-血管介入手術機器人力反饋的實現方式
由于現有的商業操作手柄存在運動行程有限、不符合醫生操作習慣、不能實現360° 連續旋 轉（例如Touch X）、成本高昂等問題，如何研究出更適合介入手術機器人臨床使用的力 反饋系統成為當前的研究熱點。
根據反饋力單元的原理不同，血管介入手術機器人的力反饋可以分為：基于機械作用的力 反饋、基于電流變液的力反饋、基于磁流變液的力反饋等方式。
1-機械力反饋
基于機械原理的血管介入手術機器人力反饋方式是較早發展的一種方式。Payne等研發了 一款介入手術機器人，該機器人利用主端的音圈 電機實現徑向力反饋功能， 當導管末端的應變片檢測到碰撞力時，計算機將力的數值傳遞給音圈電機， 音圈電機產生力再傳遞給人手。
該系統的優點是符合人體工學設計，模擬醫生真實操縱導管，減少了學習時間；缺點是沒有實現軸向力反饋功能，且設計的行程太短，需要頻繁往復調整。
Yang 等 [24] 研發了 一種主從介入手術機器人的 同 構交互式主控制 器， 與其他研究不同 的是， 它采用了 兩種不同 的力 反饋方式， 一種是通過改變電 流發送一個徑向 力反饋信號， 電機產生相應的轉矩，實現徑向 力 反饋；另 一種是通過調節勵磁電 流利用磁粉制 動器產生扭矩， 實現軸向 力 反饋。機械力 反饋主要是通過計算機控制 輸入電 壓改變電 機的轉動扭矩實現， 但由 于啟 停過程中 電 機都需要克服一定的慣性， 無法做到 同 步反饋， 嚴重影響了 醫生的判斷。而且加裝了 電 機之后的整個機械系統都變得更復雜且體積龐大， 壓縮了 手術空間，還會產生噪聲影響[25] 。因 此，基于機械力 作用 的血管介入手術機器人力反饋系統仍存在明顯弊端。
2-電流變液力反饋
因為機械力反饋反方無法解決的電機慣性問題， 新興智能材料進入到人們的視野當中。電流變液 （ERF）是一種可以通過改變外加電場改變其形態的特殊液體，一般由絕緣基礎液、固體介電粒子及添加劑組成。
電流變效應指的是柔性材料 （如懸浮液或膠體）在外加電場下其流變性能 （如黏度、剪切應力、剪切模量等） 發生顯著變化的現象。ERF可控的屈服應力、彈性模量是其成為智能材料的主要原因。
然而基于ERF的力反饋方式因為所需電流過大，缺乏一定的安全性，無法投入到實際運用當 中。這也是電流變液力反饋技術的致命缺點， 這種智能材料的工作電壓在0~5kV左右， 遠遠超過了人體的安全電壓，實際應用過程中 存在極大的安全隱患，工作條件受到極大限制。
3-磁流變液力反饋
磁流變液（MRF） 結構上與ERF類似，不同的是利用磁導原理， 由軟磁性顆粒、非導磁性載液和添加劑組成。羰基鐵粉是軟磁性顆粒的一般材料。彌補了ERF不足的MRF，線圈中 的電流通常在1~10A的范圍內，而且MRF相對于ERF具有更高的靈敏度，可根據磁場強度幾毫秒內瞬時改變形態。因此，采用MRF產生阻尼應用于力反饋技術具有更為廣闊的發展前景。
但在MRF的使用過程中也發現了問 題：
⑴ 其流體狀態在清潔區域（如手術室）的可用性存疑，并出現大量產熱的現象（由于線圈的功耗），導致不準確的力呈現；
⑵基于MRF的系統因為其被動黏度（即在沒有外部磁場的固有黏度），不能在導管上產生零摩擦度。
在此基礎上，Hooshiar等開創性地提出利用磁流變彈性體（MRE） 作為扭矩調節介質， 使用永磁體代替線圈產生前所未有的徑向磁場。該裝置能夠產生和控制高達115∶50∶7 mNm的阻力扭矩和高達5.77N的觸覺力，在機器人輔助心血管干預的觸覺反饋應用方面顯示出良好的性能。
4-其他力反饋
除上述的直接力反饋方式外， 力反饋也可以通過其他方式實現， 比如 “局部力反饋” 和“感知替代”。
Sankaran等提出了一種血管內機器人系統， 該機器人使用力校準來找到一個動態閾值，從而引起觸覺振動，從而在機器人對血管施加過多的力時提示外科醫生。Dagnino等則提出了一種新的血管內置管機器人平臺CathBot，它是一個符合人體工程學的主從系統， 配備有導航系統和基于視覺的集成力反饋， 旨在保持血管外科醫生的自然床邊技能， 并經試驗證明，當其提供力反饋時，平均力下降70%， 最大力下降61%。
3-血管介入手術機器人力系統的需求分析
無論是機械力反饋、電流變液力反饋、磁流變液力反饋或者其他力反饋技術， 對于血管介入手術機器人系統而言， 都需要經過以下幾個步驟：

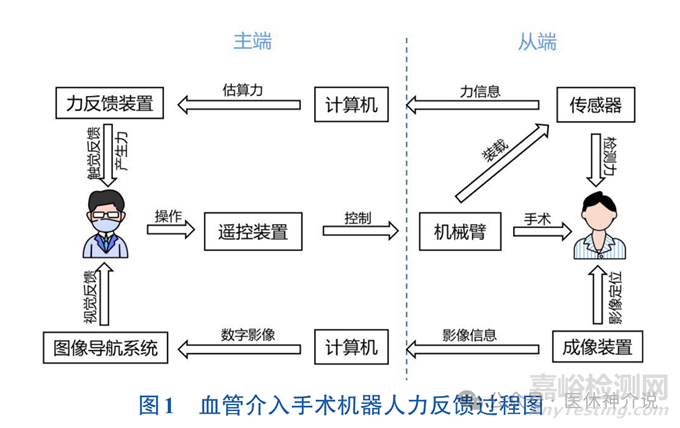

力傳感器檢測導管/導絲與血管壁的接觸力，計算機根據力信號估算反饋力，力反饋裝置將反饋力傳遞給醫生的主手， 醫生根據視覺和力 覺反饋調整操作策略 （下圖） 。根據血管介入手術機器人的特點，血管介入手術機器人系 統應該具備以下幾個方面的能力。
1-合理的力傳感器設計
一般而言，應變片是組成力傳感器的主要元件，具有防水性能好、體積小等優點。它們通常貼在一塊彈性體上并通過檢測 彈性體的形變程度實現多自由度檢測力。因此，彈性體的設計需要考慮與機械結構的剛度相匹配。為了減少電阻式傳感器的遲滯性影響 ， 一般采用應變片 和彈性體一體化的力 傳感器。另外，可替代應變片的新型導電聚合物材料也在小范圍內 得到了應用，例如，基于炭納米管（CNT）傳感器、基于柔性導電聚合物復合材料（FCPC）傳感器。
近年來，由于電阻式傳感器在血管介入手術應用環境中 存在尺寸限制， 光纖力傳感器得到 了關注，并且相關技術也在積極開展研究，例如Tang等基于自由和約束拓?fù)洌‵ACT） 方法開發了一種用于手術機器人觸覺反饋的新型高精度光纖布拉格光柵（FBG）支持的三軸遠端力傳感器。
2-精準的受力檢測
目前，手術機器人領域的力檢測方案主要有兩種：直接檢測和間接檢測 。
直接檢測包括基于電阻和光纖兩種方式；間接檢測包括基于位移以及基于執行器輸入量兩種方法。對于血管介入手術機器人而言， 直接檢測方式因為機械關節的間隙與摩擦對檢測 精度的影響，力傳感器放置于導管頂端位置為最優。
但是血管內環境的特殊性也給傳感器尺寸提出了高要求。間接檢測簡而言之就是檢測與直接接觸力有聯動影響作用的元器件信息， 通過測量導管的近端力來估計導管與血管壁的接觸力。具體來說，其中位移檢測即為檢測接觸到力的彈性元器件（如彈簧）的位移變化，執行器輸入量主要是指根據電動機的電樞電流或氣缸氣壓的變化建立相應數學模型估算力覺信息。
3-瞬時反饋能力
相對于其他外科手術，血管介入手術因其操作環境的狹窄性對手術的每個步驟都要求極高，過程中微小的差距都可能引發截然不同的手術結果?？紤]到人體生理反應速度和人機交互系統反應時間，力反饋裝置應該具備優秀的瞬時反饋能力，反應時間應短盡短，減少整個力反饋系統的遲滯現象。
