近日，北京控制工程研究所付億波團隊以《異型工裝振動試驗控制點位置選擇與分析》為題在《環境技術》2024年第7期上發表最新研究內容，第一作者為付億波。
試驗室開展的航天器組件振動試驗中，針對普通結構（如板型、L型）的產品工裝，通常會在工裝上的產品安裝面布置控制傳感器。然而，當面對結構復雜的異形工裝時，缺乏明確的控制點布置要求和方法。若控制點位置選擇不合理，可能嚴重影響試驗結果，甚至導致產品失效或損壞。針對該問題，本文基于某型號航天器組件的異型工裝，依次選擇工裝特征位置進行控制點位布置，開展振動試驗，并分析試驗數據，選出最佳的控制點位置。在滿足試驗要求的基礎上，極大提高了試驗效率和可靠性，保證產品安全。這一方法也將被應用于后續同類型產品的振動試驗。
引言
振動試驗是航天器組件環模試驗中必不可少的一環，其目的是驗證產品對振動環境的承受能力，暴露產品材料和結構的潛在缺陷和風險，對保障航天器運行時的安全性和可靠性具有重要意義。振動試驗通過振動臺與作為控制點的傳感器之間的信號反饋進行振動環境的控制和模擬，因此控制點按安裝是否牢固、控制方式選擇和點位布置是否合理均振動試驗的結果有重大相關性。若控制不當，可能出現傳感器脫落、控制超差、過試驗或欠試驗等問題，不能正確的對產品進行驗證和評估，甚至導致產品失效或損壞。
控制影響因素分析
振動試驗中，傳感器的安裝方法有膠粘劑粘接、螺柱安裝、磁力底座安裝等方法。其中，磁力底座安裝方法安裝簡易快捷，但僅使用磁力約束，面對大量級試驗時易發生脫落現象，且航天器組件多為電子產品，易受磁力影響，故該方法不適用。螺柱安裝諧振頻率最高、可承受量級最大，但需在夾具和產品上預留安裝孔，無法根據試驗實際情況靈活選擇安裝位置。同時，傳感器反復受到安裝拆卸時扭轉力的作用，易發生底座脫落現象，造成損壞。
航天器組件振動試驗一般選擇膠粘劑粘接方法，使用502瞬間強力膠進行粘接，該方法安裝簡易快捷、粘接牢固，能承受高頻大量級振動條件，且不受產品類型和夾具材質限制。但打磨產生的膠水粉末、清潔使用的溶劑均屬于毒害品，長期接觸會對操作者的健康產生影響，因此要做好防護措施。
振動臺控制方式有單點控制和多點控制兩種，其中多點控制包括最大值控制、最小值控制和權重控制3種方法，權重控制中的一種特殊情況是加權平均控制方法。采用單點控制時，由于夾具不同位置響應量級不同，會導致夾具遠離控制點位置的實際振動量級過大或過小，導致過試驗或欠試驗問題，并且存在損壞產品的潛在風險。當試驗無具體振動量級要求，僅針對被試品一個或多個薄弱點進行振動環境評估時，方采取最大最小值控制，此時控制點需粘貼于被試品。若要求各薄弱點的振動量級均大于某量值時，采取最小值控制，反之則采取最大值控制。航天器組件振動試驗均有振動量級要求，故選擇雙點加權平均控制。
控制點位置選擇是振動試驗中最重要的因素，也是本文研究方向。針對板型、L型結構的普通工裝，控制點通常布置于工裝上的產品安裝面，靠近工裝與臺面連接處或者產品與工裝連接處，并遠離干擾源和易出現撞擊或噪聲較大的部位，一般均可得到良好的控制效果。航天器組件隨機振動試驗的頻率范圍一般為10Hz~2000Hz，而產品和夾具的多階模態通常小于2000Hz，因此試驗全頻段內可能會在一個或多個頻率點出現共振或反共振現象[8]。面對某些結構復雜的異型工裝時，無明確的控制點位置要求和標準方法，若點位選擇不當，會嚴重放大該現象，導致控制曲線超差、過試驗或欠試驗問題，干擾試驗結果甚至導致產品損壞。針對該問題，本文選擇某型號航天器組件的專用異型工裝，選擇工裝特征位置進行控制點位布置開展振動試驗，分析試驗數據中不同控制點的控制曲線穩定性和峰值、響應峰值和有效值、共振頻率等參數，選擇最優控制點位置。
試驗設計

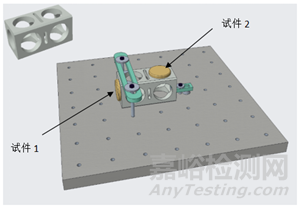

本文航天器組件專用異型工裝及安裝方式的三維模型如圖1。根據組件實際安裝相對位置，工裝側面和頂面各安裝1個模擬件，由于無預留安裝孔，采用螺栓、壓塊、墊塊壓緊安裝固定。
圖1 異型工裝安裝三維模型
試件選用模擬件，并分別在2個試件上布置傳感器作為監測點采集試件響應數據。控制方式采用雙點平均控制，控制傳感器位置依次布置在工裝上端試件安裝面、工裝上端非試件安裝面、工裝下端非試件安裝面3種方案。各位置依次開展固定量級的正弦特征掃頻和隨機試驗，試驗矩陣如下表1。

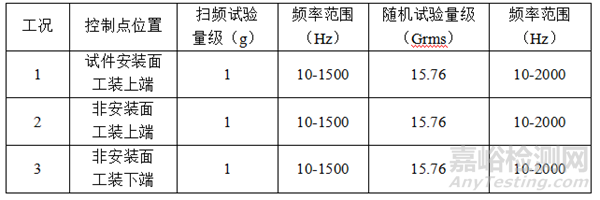

表1 試驗工況
試驗判斷
試驗設計中，首先進行正弦特征掃頻，通常采用較小量級進行，目的是獲取試件的動力學特性，在掃頻試驗的監測點響應頻域曲線中，可以獲取試件的一階固有頻率（基頻），對應曲線中縱軸坐標（加速度，單位g）的第一個峰值。對比矩陣不同工況下的峰值大小，可作為判定控制效果的一項判據。
其次進行隨機試驗，隨機振動由于波形雜亂，各時刻的瞬時值無法確定，且單次試驗結果具有不確定性和不可重復性，所以需要用概率統計方法定量描述其振動規律，一般通過功率譜密度（PSD）和加速度總均方根值（Grms）兩個相關概念進行描述。

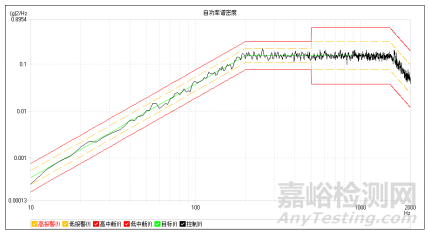

功率譜密度指隨機信號的各頻率分量包含的功率（能量）在頻域內的分布，單位用g2/Hz表示，曲線由橫坐標-頻率、縱坐標-功率譜組成如下圖示例。

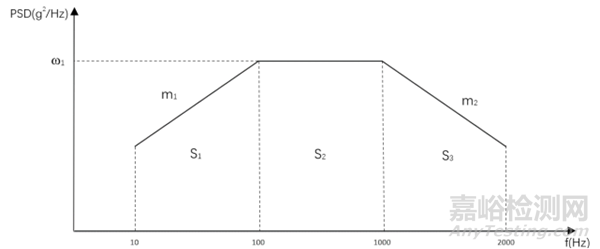

圖2 功率譜密度-頻率圖
圖中包含上升譜(S1)、平直譜(S2)和下降譜(S3)，上升段和下降段的斜率分別為m1和m2，平直段的PSD值為ω1，加速度總均方根值指功率譜密度的頻譜在全頻段范圍內面積的積分開根號值，即三個譜面積和的開方值。
S2的面積計算公式：
S1的面積計算公式：
同理，S3的面積計算公式：
式中fi為各段譜的初始頻率，fj為末端頻率。將全頻段內面積之和開方可得加速度總均方根值：
該值在隨機振動試驗中作為判定控制值與目標值偏離程度的判據，若超出容差上限，則存在過試驗問題，反之則代表欠試驗。同時該量值也可作為監測點響應數值的標準，若響應值與理論值差異過大，則可能存在試件異常導致過試驗問題、或控制效果欠佳導致欠試驗問題。
試驗實施及結果分析
將工裝與振動臺面連接緊固，根據組件實際安裝位置，將兩個模擬件分別安裝在工裝上表面和側面。根據表1中工況1，模擬件表面粘貼傳感器作為監測點1、監測點2，模擬件安裝面上端，產品連接螺栓附近位置粘貼傳感器作為控制點1、控制點2，試驗系統布置如圖3。完成試驗前準備及多余物檢查工作后，開始振動試驗。

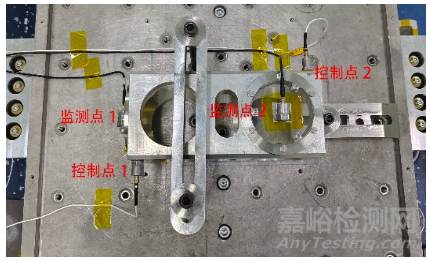

圖3 工裝上端產品安裝面控制
首先進行正弦特征掃頻，觀察控制曲線穩定性，讀取響應曲線中響應加速度峰值與被測物一階固有頻率。后進行隨機振動試驗，觀察控制曲線穩定性、曲線形狀與目標譜的一致程度、加速度總均方根值（Grms）與目標值的偏離程度，判定控制效果是否良好。讀取響應曲線中的Grms響應值，曲線特征與掃頻曲線特征的一致性。若響應值過小，則可能存在監測點松動問題，響應值過大，則可能是控制點位選擇不合理造成共振、工裝或被測物結構不穩定等問題，若曲線形狀特征改變，則被測物結構可能發生改變，如結構斷裂、元件脫落等。

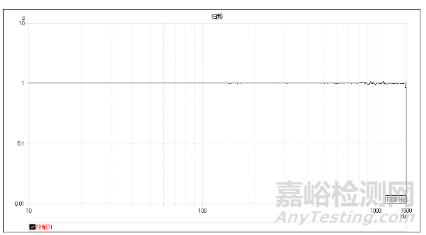

圖4 掃頻控制曲線
圖5 隨機控制曲線
根據圖4、圖5控制曲線，曲線穩定無共振峰，隨機控制曲線與目標譜特征一致，判定試驗控制效果良好。后續根據表1中工況2、工況3，保持監測點位置不變，改變控制點位置。試驗系統布置如圖6、圖7，依次開展振動試驗。

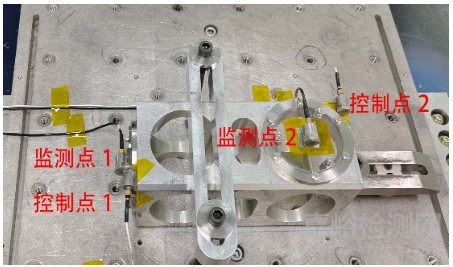

圖6工裝上端產品非安裝面控制

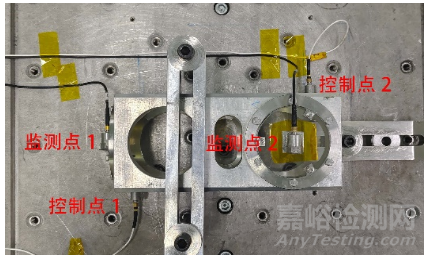

圖7 工裝下端產品非安裝面控制
對比工況2、工況3試驗的控制曲線，與工況1基本無差異，判定3種點位布置的控制效果與穩定性均良好。整理試驗數據，將3次試驗兩監測點的掃頻響應曲線和隨機響應曲線分類匯總得到圖8、圖9。

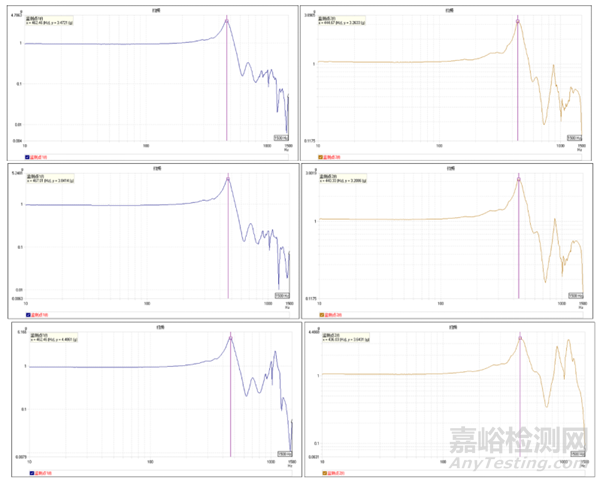

圖8 掃頻響應曲線

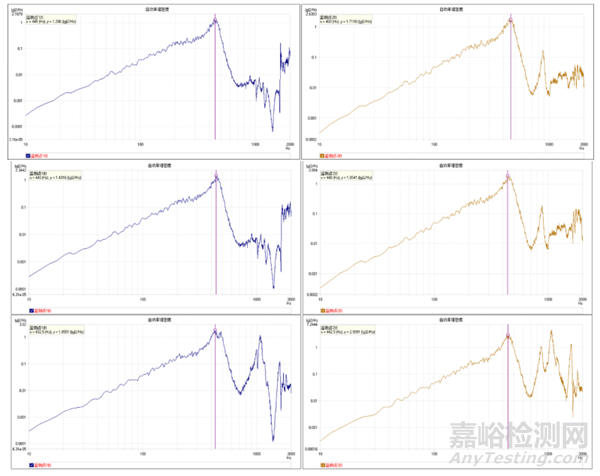

圖9 隨機響應曲線
分析試驗曲線，可以看到當控制點位置處于工裝上端時，掃頻特征曲線與隨機曲線的波形基本一致，僅存在響應量級的差異。而控制點位于工裝下端時，響應曲線在全頻段范圍內，一階頻率后的多階固有頻率響應峰值明顯增大，存在嚴重的共振放大現象。將試驗系統采集數據整理匯總表2后進一步分析。
表2 試驗數據
對比工況1、工況2試驗數據后得到，針對該異形工裝，各工況控制值與目標值基本一致，控制曲線穩定，即控制情況良好?？刂泣c(diǎn)布置在工裝上端時，選擇試件安裝面與非安裝面進行控制，對2個監測點的響應值均影響較小，存在掃頻4.6%、1.5%，隨機4.7%、5.0%的差異，但在該兩種控制方法下，側面隨機振動響應值均略小于控制值，存在約20%的差值。結合工況3進行數據對比后得到，控制點布置在工裝下端時，監測點響應明顯增大，相較于同一面的上端，2個監測點的響應值分別存在掃頻23.4%、13.4%，隨機28.5%、59.8%的增量，存在過試驗問題。
振動試驗中，控制點的試驗數據反映了振動臺激勵出的真實振動量級。分析試驗數據，針對同一試驗量級，當控制點位置高于監測點時，監測點處于結構剛性更強的位置而出現響應值小于控制值的現象，在工裝結構不穩定（如框架結構或工裝壁較薄）的情況下，易出現產品欠試驗問題。反之，當控制點布置于工裝下端時，由于工裝結構特點，監測點此時處于剛性更弱的位置而出現響應值放大，甚至造成產品結構斷裂或損壞。對于文中異形工裝，控制工裝上端時，由于側面試件處于較下端位置，響應值略小于控制值，在容差允許的范圍內可以接受，同時對組件有一定保護作用?？刂乒ぱb下端時，頂面試件遠高于控制點位置，造成響應增大，易導致過試驗。根據不同試驗任務的要求，若開展鑒定級振動試驗，驗證組件對振動環境的承受能力或結構強度，則可以選擇控制該異型工裝下端，若開展正樣產品的驗收試驗，為避免過試驗導致產品受損或失效的風險，則選擇控制該異型工裝上端。
結論
振動試驗控制點的位置選擇影響著控制穩定性和響應值。根據標準要求，航天器組件振動試驗的控制點布置于產品安裝平面對角位置，選擇兩點平均控制，對于平板工裝，該控制方法一般均可得到良好的控制效果和試驗數據。面對復雜結構異型工裝時，控制點對角布置并選擇兩點平均控制，也可得到良好的控制效果，但控制點是否布置于產品安裝面對控制效果和響應值的影響不大，此時控制點與監測點的相對位置成為響應值的主要影響因素?？刂泣c(diǎn)位置低于監測點時，將放大監測點的響應值，控制點位置高于監測點時，將減小監測點的響應值。后續進行異型工裝的航天器組件振動試驗時，應將控制點布置于監測點附件位置，并盡量減小控制點與監測點的高度差，以獲得良好的控制效果。
引用本文：
付億波,高思陽,趙沙,張景林，鄭向琳.異型工裝振動試驗控制點位置選擇與分析[J].環境技術,2024,42(07):214-219+251.
