《半導體器件的失效機理和模型》將針對硅基半導體器件常見的失效機理展開研究。這些失效機理大致按照從硅到封裝器件的半導體生產工藝流程進行了分類：前段制程（FEoL）、后段制程（BEoL）和封裝/界面失效機理。
注：失效機理研究只包括那些業界相對成熟，同時還包括這些失效機理的模型研究現狀。內容主要來源為國內外文獻的翻譯整理，供大家學習參考。
各階段常見的典型失效機理
前段制程（FEoL）常見的失效機理
1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物
2）熱載流子注入（HCI）
3）負偏壓溫度不穩定性（NBTI）
4）表面反轉（移動離子）
5）浮柵非易失性存儲器數據保持
6）局部電荷捕獲非易失性存儲器數據保持
7）相變（PCM）非易失性存儲器數據保持
后段制程（BEoL）常見的失效機理
1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子
2）鋁電遷移（Al EM）
3）銅電遷移（Cu EM）
4）鋁和銅腐蝕
5）鋁應力遷移（Al SM）
6）銅應力遷移（Cu SM）
封裝/界面常見的失效機理
1）因溫度循環和熱沖擊導致的疲勞失效
2）因溫度循環和熱沖擊導致的界面失效
3）因高溫導致的金屬間化合物和氧化失效
4）錫須
5）離子遷移動力學（PCB）--組件清潔度
本文對鋁電遷移（Al EM）模型進行研究
由于載流子與金屬晶格之間的動量交換，鋁離子能夠沿電子電流的方向漂移，這種漂移會產生應力梯度，在穩態下該應力梯度與電流密度成正比。在足夠長的金屬導體和高電流密度下，會使金屬導體形成空洞甚至因空洞導致失效；在高壓縮應力的位置也可能會擠壓形成小丘，導致鈍化層破損或引發短路。
在高電流密度測試條件下，需要考慮發熱（焦耳熱）產生的溫度梯度，故將失效時間數據從高電流密度外推到低電流密度時必須格外小心。
注：
1）焦耳熱應限制在5°C以下，以避免溫度梯度引起的失效。
2）簡單鍵合焊盤連接的行業標準NIST領結型電遷移測試結構已不適用于多層金屬布線產品。
3）過孔供電的測試結構必須精心設計，以避免電阻飽和和水庫效應，這會產生具有誤導性的t50和σ值，通常，過孔供電的測試結構的測試結果會過于樂觀。
測試溫度必須限制在250°C以下（包括焦耳熱）：在測試條件下的傳輸機制與使用條件下的相同（晶界擴散與晶格擴散）。另外，平衡微觀結構也必須幾乎相同（相圖）。
如果不考慮上述情況，就不可能將測試條件外推到使用條件，在大多數情況下，錯誤的預測將會過于樂觀。

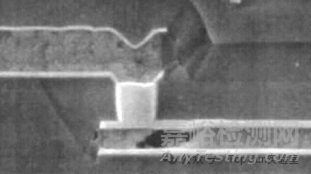

過孔電遷移會根據電子電流的流動方向（M2到M1或M1到M2）表現出不同的退化速率，且退化速率與過孔結構、過孔數量和版圖相關。同時，過孔退化還存在水庫效應。
接觸（contact）的電遷移與硅化物的形成和阻擋層類型相關，如果在導體和硅之間沒有擴散阻擋層，硅的擴散是是導致接觸失效的主要原因。

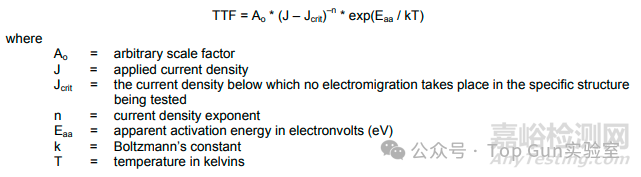

失效時間（TTF）的模型公式如下：
在這個模型中，J必須遠大于Jcrit才能從測試條件外推到正常使用條件。J是平均電流密度。
必須強調的是，足夠長的金屬導體定義必須是該線的長度大大超過所施加電流密度下的布萊奇長度。如果線的長度不超過布萊奇長度的數倍，那么從測試中可以得到較大的表觀n值。
根據布萊奇關系公式：Lb×Jcrit=常數，布萊奇長度和臨界電流密度相關，鋁合金導體的常數在3000~7000A/cm左右。常數值由層間電介質材料決定，附著力良好的較強電介質表現出較高的值，而附著力差的較弱電介質則值較低。例：對于約10mA/μm²（1×106A/cm²）的測試電流密度，金屬導體的長度應至少為500μm，最好為1mm長。
因為由空洞引起的電阻增加量與金屬布線幾何形狀有相關性，有的因空洞增加阻值變化不明顯，因此通過產品性能判定的失效判據是有問題的。失效判據應該是能夠可靠測量的最小電阻增加量。
以下是一些Al金屬材料的EM激活能：
Al和Al+少量Si的Eaa=0.5~0.6eV；
Al+摻雜少量Cu的Al合金的Eaa=0.7~0.8eV；
沉積在阻擋金屬上的細線（竹節結構）Al合金的Eaa=0.9eV。
Al EM壽命預估示例：
目標：
計算加速條件下和正常使用條件下的加速因子（AF）。
假設條件：
被測樣品：具有大晶粒尺寸的長Al-Cu金屬導線
1）正常使用條件為：50°C芯片溫度和2.0×105A/cm²的電流密度
2）加速條件為：80°C芯片溫度和2.5×105A/cm²的電流密度
3）表觀活化能Eaa：0.8eV
4）J>>Jcrit，n=2
AF計算公式：
AF=(Juse/Jaccel)–n*exp[(Eaa/k)(1/Tuse–1/Taccel)]
假設條件代入計算：
AF=(2.0/2.5)–2*exp[(0.8eV/8.62x10–5eV/K)(1/(273+50)K–1/(273+80)K)]=1.56*11.5=18
結論：從炎熱、高電流密度的加速測試環境轉移到?jīng)鏊⒌碗娏髅芏鹊恼Ｊ褂铆h(huán)境，失效時間（TTF）值將增加約18倍。電流密度約占1.6倍，溫度約占12倍。
相關文獻：
1）Black, J., ”Electromigration—A brief survey and some recent results,” IEEE Transactions of Electron Devices, Vol. ED-16 (No. 4), 1969. pp. 338-347.
2）J.R. Lloyd, “Electromigration Failure,” Journal of Applied Physics, Vol. 69, Issue 11, 1991, p. 7601-7604.
3）Oates, A., “Electromigration Failure Distribution of Contacts and Vias as a Function of Stress Conditions in Submicron IC Metallizations,” IEEE International Reliability Physics Symposium Proceedings, 1996, pp. 164-171.
4）Maiz, J.A. and Segura, I., “A resistance change methodology for the study of electromigration in Al-Si interconnects,” IEEE International Reliability Physics Symposium Proceedings, 1988, pp. 209-215.
5）McPherson, J., Le, H., and Graas, C., “Reliability challenges for deep submicron interconnects,” Microelectronics and Reliability, Vol. 37, No. 10, 1997, pp. 1469-1477.
6）Ondrusek, J., Dunn, C., and McPherson, J., “Kinetics of Contact Wearout For Silicided (TiSi2) and Non-Silicided Contacts,” IEEE International Reliability Physics Symposium Proceedings, 1987, pp. 154-160.
7）Schafft, H.A., “Thermal Analysis of Electromigration Test Structures,” IEEE Transactions on Electron Devices, Vol. 34, Issue 3, 1987, pp. 664-672.
來源：Top Gun實驗室
