氣相色譜檢測器(Gas chromatographic detector)是檢驗色譜柱后流出物質的成分及濃度變化的裝置，它可以將這種變化轉化為電信號，是氣相色譜分析中不可或缺的部分。經過檢測器將各組分的成分及濃度轉化為電信號并經由放大器放大，終由記錄儀或微處理機得到色譜圖，就可以對被測試的組分進行定性和定量的分析了。氣相色譜檢測器相當于氣相色譜的“眼睛”，選擇合適的檢測器對于應用氣相色譜檢測目標物質至關重要，對氣相色譜檢測器相關的分類、性能指標以及常用檢測器進行了整理，方便大家在選擇檢測器時進行參考。



氣相色譜檢測器是將傳感器產生的各種信號轉變成電信號的裝置。通常由兩部分組成：傳感器和檢測電路。傳感器是利用被測物質的理化性質與載氣的差異，來感應出被測物質的存在及其量的變化。



TCD熱導檢測器



原理

試樣氣體進入檢測器時，純載氣流經參比池，載氣攜帶著組分氣流經測量池，由于載氣和待測量組分二元混合氣體的熱導率和純載氣的熱導率不同，測量池中散熱情況因而發生變化，使參比池和測量池孔中熱絲電阻值之間產生差異，電橋失去平衡，檢測器有電壓信號輸出記錄儀畫出相應組分的色譜峰。



載氣中待測組分的濃度越大，測量池中氣體熱導率改變就越顯著，溫度和電阻值改變越顯著，電壓信號就越強。此時輸出的電壓信號與樣品的濃度成正比，這是熱導檢測器的定量基礎原理。



TCD結構示意圖



特點



TCD工作原理是基于不同氣體具有不同的熱導率。且有如下特點：



通用型檢測器：可用于分析有機污染物、無機氣體、H2、O2、N2、CO、CO2，以及易揮發物質H2S、CH4。



結構簡單，性能穩定。定量準確，價格低廉，經久耐用。



常用檢測器中可以分析水的檢測器。



檢測器線性范圍：104。



樣品選擇性差，對非檢測組分抗干擾能力差，靈敏度較低。



FID氫火焰離子檢測器



原理

含碳有機物在氫火焰中燃燒時，產生化學電離，在極化電壓作用下，正離子被收集到負電極上，產生電流，對這個電流信號進行檢測和記錄即可得到相應的譜圖。

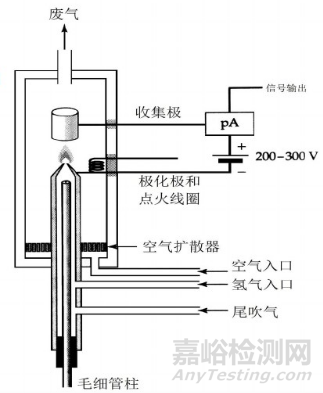

FID結構示意圖

氫火焰離子檢測器是利用含碳有機物在氫焰作用下電離成離子流，根據離子流的濃度來檢測。是一種質量型檢測器。且有如下特點：



有多路氣體：載氣、燃氣（H2）、助燃氣（空氣）。



對烴類具有高靈敏度，無機組分(永久氣體、鹵代硅烷、H2O、NH3、CO、CO2、CS2、CCl4)不出峰。



靈敏度大于TCD。



檢測限：20ppb。



檢測器線性范圍：106。



響應快。



FPD火焰光度檢測



含磷或硫的有機化合物在富氫火焰中燃燒時，硫、磷被激發而發射出特征波長的光譜。當硫化物進入火焰，形成激發態的S-2分子，此分子回到基態時發射出特征點藍紫色光；當磷化物進入火焰，形成激發態的HPO*分子，它回到基態時發射出特征的綠色光（波長為480-560nm，大強度對應的波長為526nm）。



這兩種特征光的光強度與被測組分的含量均成正比，這正是FPD的定量基礎。特征光經濾光片濾光，再由光電倍增管進行光電轉換后，產生相應的光電流。經放大器放大后由記錄系統記錄下相應的色譜圖。

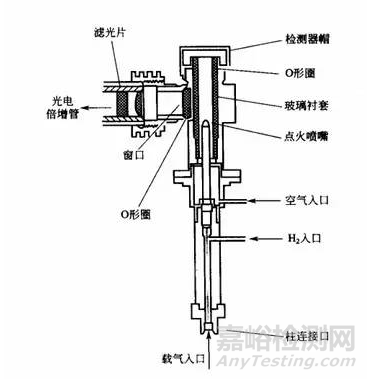

FPD結構示意圖



FPD是一種對含磷、含硫化合物有高選擇、高靈敏度的檢測器這種檢測器對有機磷、有機硫的響應值與碳氫化合物的響應值之比可達104，因此可排除大量溶劑峰及烴類的干擾，非常有利于痕量磷、硫的分析，是檢測有機磷農藥和含硫污染物的主要工具。且有如下特點：



可檢測：對含P、S的化合物具有高選擇性。



檢測限：50ppb。



線性范圍：107



量程：5ppb-120ppb。



靈敏度高、選擇性好、響應時間快。



ECD電子捕獲檢測器



原理

利用放射性同位素在衰變過程中放射的具有一定能量的β-粒子作為電離源。當載氣分子通過離子源時，β射線與載氣分子作用產生電子，具有親電基團的試樣分子能捕獲慢電子而變成負離子，這種負離子能與載氣受放射粒子所產生的正離子復合，從而改變檢測器的基流，使之減少，輸出一個負極性的電信號。



ECD結構示意圖



檢測器性能指標



氣相色譜檢測器一般需滿足以下要求：通用性強，能檢測多種化合物或選擇性強，只對特定類別化合物或含有特殊基團的化合物有特別高的靈敏度。響應值與組分濃度間線性范圍寬，即可做常量分析，又可做微量、痕量分析。穩定性好，色譜操作條件波動造成的影響小，表現為噪聲低、漂移小。檢測器體積小、響應時間快。



根據以上要求，氣相色譜檢測器的主要性能指標有以下幾個方面：



1、靈敏度



靈敏度是單位樣品量(或濃度)通過檢測器時所產生的相應(信號)值的大小，靈敏度高意味著對同樣的樣品量其檢測器輸出的響應值高，同一個檢測器對不同組分，靈敏度是不同的，濃度型檢測器與質量型檢測器靈敏度的表示方法與計算方法亦各不相同。



2、檢出限



檢出限為檢測器的小檢測量，小檢測量是要使待測組分所產生的信號恰好能在色譜圖上與噪聲鑒別開來時，所需引入到色譜柱的小物質量或小濃度。因此，小檢測量與檢測器的性能、柱效率和操作條件有關。如果峰形窄，樣品濃度越集中，小檢測量就越小。



3、線性范圍



定量分析時要求檢測器的輸出信號與進樣量之間呈線性關系，檢測器的線性范圍為在檢測器呈線性時大和小進樣量之比，或叫大允許進樣量(濃度)與小檢測量(濃度)之比。比值越大，表示線性范圍越寬，越有利于準確定量。不同類型檢測器的線性范圍差別也很大。如氫焰檢測器的線性范圍可達107，熱導檢測器則在104左右。由于線性范圍很寬，在繪制檢測器線性范圍圖時一般采用雙對數坐標紙。



4、噪音和漂移



噪聲就是零電位(又稱基流)的波動，反映在色譜圖上就是由于各種原因引起的基線波動，稱基線噪聲。噪聲分為短期噪聲和長期噪聲兩類，有時候短期噪聲會重疊在長期噪音上。儀器的溫度波動，電源電壓波動，載氣流速的變化等，都可能產生噪音。基線隨時間單方向的緩慢變化，稱基線漂移。



5、響應時間



檢測器的響應時間是指進入檢測器的一個給定組分的輸出信號達到其真值的90%時所需的時間。檢測器的響應時間如果不夠快，則色譜峰會失真，影響定量分析的準確性。但是，絕大多數檢測器的響應時間不是一個限制因素，而系統的響應，特別是記錄儀的局限性卻是限制因素。
