1、正向恢復過程分析



外加正向電壓時，P區空穴向N區擴散，N區電子向P區擴散，勢壘區（耗盡區）變窄，在P區內存儲了電子，而在N區內存儲了空穴，它們都是非平衡少數載流子?？昭ㄓ蒔區擴散到N區后，一方面繼續擴散，一方面與電子復合消失，這樣就會有一定的空穴分布濃度分布，靠近結邊緣的濃度最大，離結越遠濃度越小。

導通初期，由于勢壘區電阻還未發生調制，載流子還來不及變化，導致勢壘區電阻高，形成較高的VFP,并隨外加電流的增大而增大，隨著空穴濃度的增加，勢壘區發生的電導率調制效應加強，電阻率逐漸降低，二極管正向壓降在上升到最大值后隨著N區電導率調制的進行開始逐漸下降直到穩定的正向壓降。

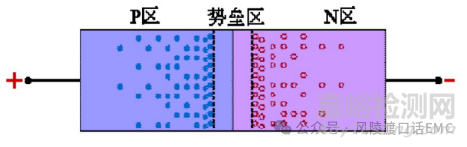

圖1：二極管正向恢復形成機理圖



2、影響正向恢復過程的因素

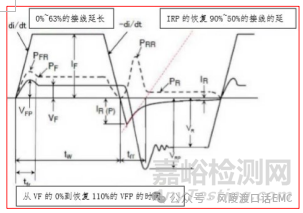

二極管正向恢復時間（TFR）



二極管的正向恢復時間是指二極管由反向截止狀態變?yōu)檎驅顟B(tài)時，二極管正向電壓不能立即成為正向導通電壓，而是有一個過渡變化時間，電壓經10% VF越過過沖電壓VFP下降至110% VF所需時間。

正向恢復峰值電壓（VFP）



在TFR過渡時間內，二極管的正向電壓由一個比較高的值逐漸下降為正向導通電壓VF,這個較高的正向電壓稱為正向恢復峰值電壓。

影響正向恢復過程的因素



外部因素：正向電流、電流變化率、溫度。正向電流越大，正向恢復峰值電壓越大，二極管正向恢復時間將減少。內部因素：P區與N區摻雜濃度、電子或空穴的遷移率、基區寬度、基區載流子壽命。



3、正向恢復對系統性能的影響



二極管的損耗導致溫升上升



圖2：二極管正向恢復形成機理圖



初級MOS管的電壓應力變高（反激電路）



由于二極管存在正向恢復特性，在反激電路中，輸出二極管由反向截止變?yōu)檎驅〞r，副邊繞組兩端會出現瞬時的峰值高電壓VO+VFP;因初級的VDS電壓等于輸入電壓+次級的反射電壓+漏感能量。其中次級反射電壓=匝比*（VO+VFP),所以VFP的大小會影響初級電壓應力的大小。

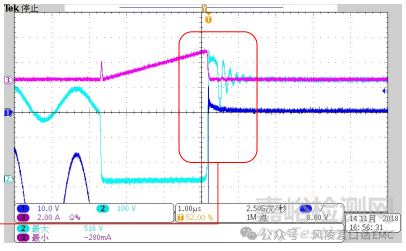

圖3：二極管反射到原邊MOS管的電壓應力



4、二極管反向恢復分析



二極管反向恢復現象定義



當原處于正向導通狀態的二極管的外加電壓突然從正向變?yōu)榉聪驎r，該二極管并不能立即關斷，而是需要經過一段短暫的過渡時間才能重新獲得反向阻斷能力，進入截止狀態。在關斷之前，會有一個較大的反向電流出現，并伴隨著明顯的反向電壓過沖，這個過程即為反向恢復現象。



反向恢復原理分析



二極管的反向恢復原理主要涉及到電荷存儲效應、勢壘和內建電場的作用，以及載流子的復合和漂移等過程。



電荷存儲效應



當二極管處于正向導通狀態時，P區的空穴會向N區擴散，N區的電子會向P區擴散。這種擴散過程不僅使得勢壘區（耗盡層）變窄，還導致了大量非平衡少數載流子在PN結兩側的存儲。這些存儲的電荷在二極管從正向導通狀態轉換到反向偏置狀態時，并不會立即消失，而是需要一定的時間才能逐漸復合或漂移回各自的區域，電荷存儲效應是二極管反向恢復過程存在的基礎。



勢壘和內建電場



在二極管中，PN結的兩側存在勢壘和內建電場。當正向電壓作用于二極管時，電子從N區向P區移動形成正向電流；而當反向電壓作用于二極管時，電子則從P區向N區移動形成反向電流。然而由于勢壘和內建電場的存在，反向電流需要克服這些阻力才能逐漸減小并消失。



載流子的復合和漂移



在二極管從正向導通狀態轉換到反向偏置狀態時，存儲的電荷主要通過兩種途徑消失：一是載流子的復合，即電子與空穴結合形成復合中心從而減少載流子數量；二是載流子的漂移，即載流子在電場作用下沿著一定方向移動從而離開PN結區域。這種過程共同使得二極管中的反向電流逐漸減小并最終達到穩定狀態。



5、反向恢復特性



二極管反向恢復特性由反向恢復時間、反向恢復電流、反向恢復電壓等參數來描述。



反向恢復時間



反向恢復時間是指從正向電壓減小到零或反向電壓增加到零開始，到反向電流衰減到零所需的時間。它是衡量二極管高頻性能的一個重要參數。反向恢復時間越長，說明二極管的反向恢復特性越差，高頻性能也就越差。



反向恢復電流



反向恢復電流是指在反向恢復過程中出現的反向電流。它通常包括一個峰值電流和一個逐漸減小的尾流。反向恢復峰值電流的大小和正向電流的大小、二極管的類型以及工作條件等因素相關。反向恢復峰值電流的出現會增加電路的功耗和噪聲，在實際應用中需要盡量減小其值。



反向恢復電壓



反向恢復電壓的指在反向恢復過程中所達到的峰值電壓。它通常是由于反向恢復電流的存在而產生電壓過沖。反向恢復電壓的大小主要取決于二極管的材料和工藝水平等因素。反向恢復電壓過高可能會導致二極管或電路中的其它元件損壞，在實際應用中應加以限制。



6、影響二極管反向恢復的因素



材料特性



不同材料的二極管具有不同的電荷存儲效應和載流子遷移率等特性，從而影響其反向恢復性能。例如：碳化硅（Sic）二極管由于其優異的材料特性而具有較短的反向恢復時間和較低的反向恢復電流，因此被廣泛在應用于高頻和高效率場合。



結構設計



二極管的結構設計也會影響反向恢復性能，通過優化PN結的結構和摻雜濃度等參數，可以減小電荷存儲效應并縮短反向恢復時間，采用特殊結構的二極管也可以改善高頻特性。



工作條件



二極管的工作條件（如正向電流大小、反向電壓大小、工作溫度等）也會影響其反向恢復性能。例如正向電流越大存儲電荷越多，反向恢復時間越長；而反向電壓越大則勢壘區越寬，反向電流也就越小，但反向恢復時間就越長。工作溫度的變化也會影響二極管的材料特性和載流子的遷移率等，從而影響二極管的反向恢復時間。



7、反向恢復對系統性能影響分析



二極管的關斷損耗



由于反向恢復特性的存在，使得二極管在關斷過程中會產生一個關斷損耗。這損耗是由于反向恢復電流在二極管中流動時產生的熱量而導致的。關斷損耗的大小取決于反向恢復電流的大小和持續時間等因素。在實際應用中需盡量減小關斷損耗以提高電路的效率。

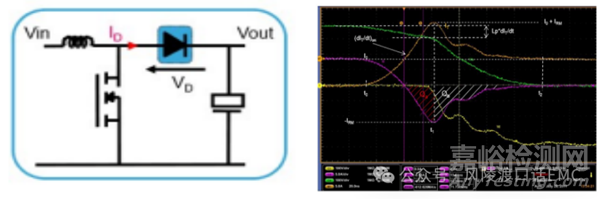

圖4：二極管關斷損耗



加劇MOS管的開通損耗



二極管的反向恢復電流，會反灌到MOS，加劇MOS的開通電流，從而導致MOS、變壓器等溫升變高。

圖5：MOS管開通損耗測試圖



導致電壓應力上升



在IRRM下降段，觀察電壓曲線會發現整流器件陰極上有一個較高的電壓過沖VRRM,其數值一般等于反向恢復電流的變化率與電路中雜散電感的乘積；其原理如下圖所示，由于雜散電感阻礙IRRM減小，在電流方向一端感生出一個較大的正電壓；其數值取決于雜散電感的大小與IRRM減小的速率。



電磁干擾（EMI）問題



反向恢復過程伴隨著明顯的反向電壓過沖，高電壓變化率會引發電磁干擾問題，這種電磁干擾可能會干擾電路中的其它元件或系統的正常工作，甚至導致電路失效。在實際應用中需要采取措施來抑制或消除這種電磁干擾。
