機械上有許多零件在工作時承受著隨時間變化的應力，這種隨時間做周期性變化的應力稱為交變應力。例如，內燃機的連桿等受交變載荷而產生的應力、傳動軸上各點因轉動而產生的隨時間做周期性變化的應力等?？梢哉f(shuō)絕大多數機械零件都是處于交變應力狀態下工作的。習慣上將構件在交變應力作用下產生的破壞稱為疲勞破壞。據估計，所有構件失效中，有 80%以上是屬于疲勞破壞。

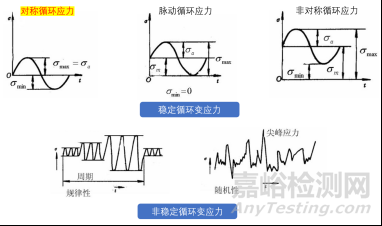

各類型交變應力

實踐表明，構件在交變應力作用下的破壞形式與靜載荷下全然不同。在交變應力下，雖然最大應力低于屈服極限，但在長期重復之后，也會突然斷裂。即使是塑性較好的材料，斷裂前也沒有明顯地塑性變形。這種現象習慣上稱為疲勞破壞。



對疲勞破壞的一般解釋是：由于構件的形狀和材料不均勻等原因，構件某一區域的應力特別高。在長期交變應力作用下，在上述應力特別高的區域，逐步形成微觀裂紋。裂紋的尖端處存在嚴重應力集中，促使裂紋逐漸擴展，由微觀變?yōu)楹暧^。裂紋尖端一般處于三向拉伸應力狀態下，不易出現塑性變形。當裂紋逐步擴展到一定限度時，便可能驟然迅速擴展，使物件截面嚴重削弱，最后沿嚴重削弱了的截面發生突然脆性斷裂。



顯微鏡下的金屬裂紋

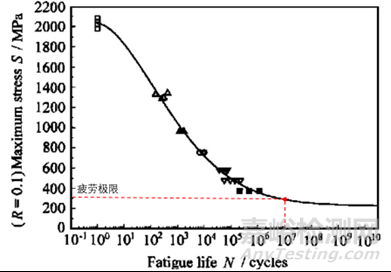

疲勞曲線，即材料的S-N曲線，是材料所承受的應力幅水平與該應力幅下發生疲勞破壞時所經歷的應力循環次數的關系曲線（如下圖）。一般來說，材料所承受的循環載荷的應力幅越小，到發生疲勞破裂時所經歷的應力循環次數越多。對于鋼材等金屬，當應力幅降至某一臨界點時，S-N曲線就會變?yōu)樗?，它表明該材料可以承受無限次應力循環也不會發生斷裂，該點的應力就被稱為疲勞極限（一般我們會以10^7作為疲勞極限的參考循環周期）。

材料的S-N曲線



既然這樣，是不是有了材料的S-N曲線，就可以通過應力直接判斷其疲勞壽命？當然沒有那么簡單，前面我們說的S-N曲線是使用標準光滑試樣，在對稱循環應力下測試得到的結果曲線，但實際工況下，材料不僅尺寸、形狀和表面情況是各式各樣的，就連所受的應力肯定也是復雜多變的。影響疲勞壽命的因素有很多，最主要的就是平均應力的影響。S-N曲線是平均應力σm=0測試得到的結果，那如果σm≠0，又會對疲勞壽命帶來什么影響呢？分兩種情況：



平均應力σm＜0，即應力比r＜-1，材料整體受壓縮平均應力，有利于疲勞裂紋的閉合；



平均應力σm＞0，即應力比r＞-1，材料整體受拉伸平均應力，疲勞裂紋更容易擴展，會降低材料的疲勞壽命；

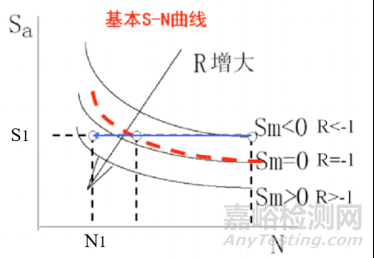

應力比對材料S-N曲線的影響



通過上圖，可以發現在指定N1的循環壽命下，當應力比r提高時，或者說，當材料整體向受拉平均應力轉變時，應力幅值就會下降；同樣的道理，在指定應力幅S1時，隨著應力比的提高，材料的疲勞壽命也會下降：



表示平均應力影響的疲勞極限曲線(Haigh曲線圖)



因此可以發現不同的應力比，材料實際的S-N曲線也會不同，那為了利用S-N曲線預測材料的疲勞壽命，在實際工程中通常會進行平均應力修正，也就是按照疲勞壽命相等的原則，將平均應力不為零時的應力幅值等效為平均應力為0的應力幅值，然后借助對稱循環應力條件下測得的S-N曲線來計算非對稱循環應力時的疲勞壽命。



常見的方法是采取對平均應力進行校正。平均應力校正不需要多條SN曲線，也不需要在SN曲線之間進行插值，其方法是將應力循環轉換為平均應力為零的等效應力循環。轉換后的應力循環必須仍然包含相同的疲勞損傷潛力。這樣，只需獲得一條平均應力為零的SN曲線即可計算疲勞損傷。

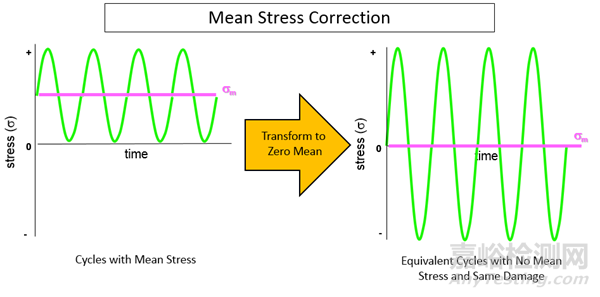

在上圖中，是均值為正的應力循環被轉換為均值為零的高幅值交變應力循環的示意圖。如果我們只考慮應力幅，而忽略平均應力，顯然上圖右側的循環會累積更多的損傷，下圖是忽略平均應力時兩個應力循環所造成的損傷累積比較。

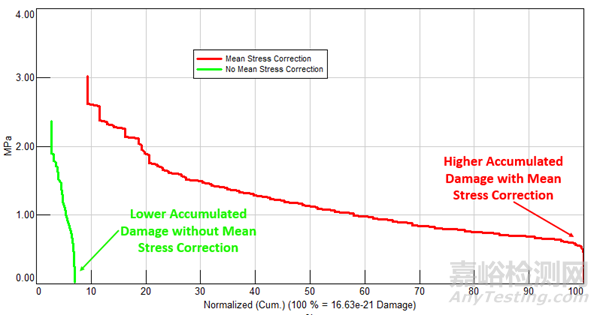

對于純拉伸載荷譜，平均應力修正(紅色)的累積損傷比沒有平均應力修正(綠色)的大得多。當然，如果載荷譜中所有循環都是零平均應力，那么兩者之間就沒有差異了。那么如何將平均應力不為零的載荷譜進行修正以得到正確的等效疲勞損傷呢？這里我們需要用到Goodman-Haigh圖。這個圖相信做疲勞分析的你都比較熟悉了。

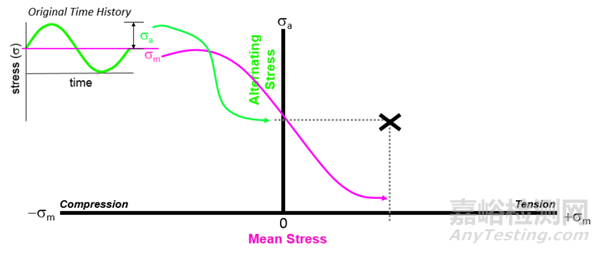

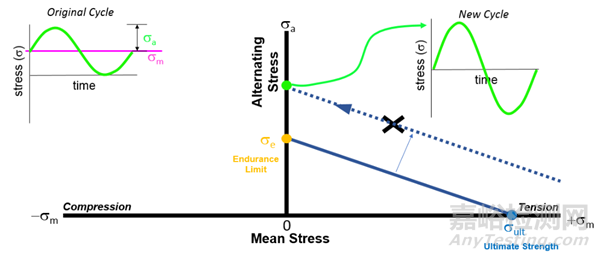

我們將應力循環的交變幅值和平均應力幅值繪制在Goodman-Haigh圖上，如下圖所示。縱坐標為應力幅，橫坐標為平均應力。根據這兩個值我們可以確定一個坐標點（標記為X）。下圖左上角為一純拉伸應力，因此該點落在了Goodman-Haigh圖的右側（第一象限）。

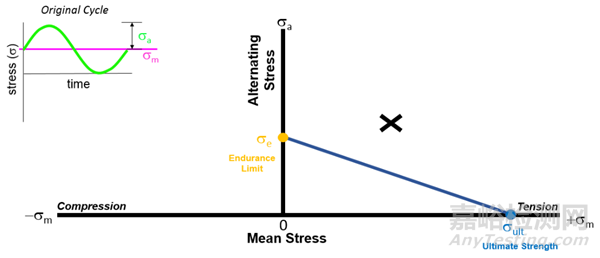

接下來，將材料的疲勞極限（endurance limit）和抗拉強度（ultimate strength）分布在縱坐標和橫坐標上標記出來，并將兩者連線。如下圖中的藍色實線。





然后，通過前面我們的做的點（標記為X的）作一條和上面藍色實線平行的一條線，如下圖中的藍色虛線所示。

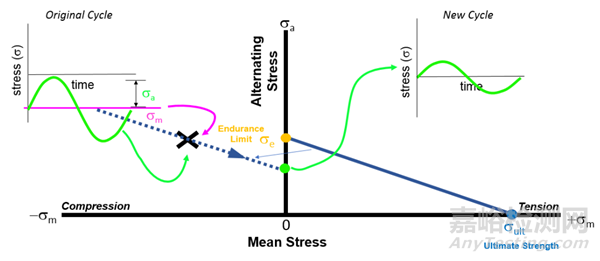

藍色虛線與縱坐標軸的交點，即我們修正后的平均應力為零的交變應力的應力幅，可以看出，修正后的交變應力的振幅比原來的循環要大，這是對平均應力的一種補償。



下面我們?cè)賮?lái)看看另外一種情況，純壓應力，如下圖所示。同樣的方法根據應力幅和平均應力做個點（標記為X），這時點出現在了Goodman-Haigh圖的左側（第二象限）。通過該點，同樣做一條和藍色實線平行的線，如下圖中的藍色虛線所示。藍色虛線和縱坐標的交點即是修正后的平均應力為零時的應力幅。





從上圖中我們也能看出，當存在平均應力為壓應力的載荷時，我們獲得的修正厚度應力幅變小，從而損傷累積也會減少，疲勞壽命有所提高（壓應力的作用）。

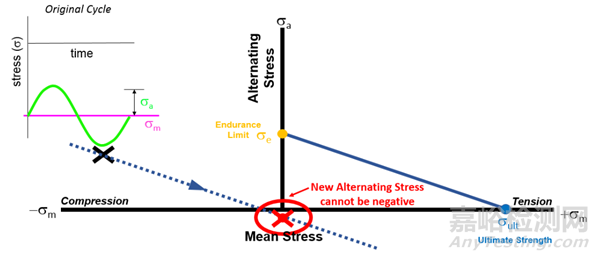

可能大家在做修正的時候，會遇到如下圖所示的情況。通過X點作的線和縱坐標的交點落在了負值區域。

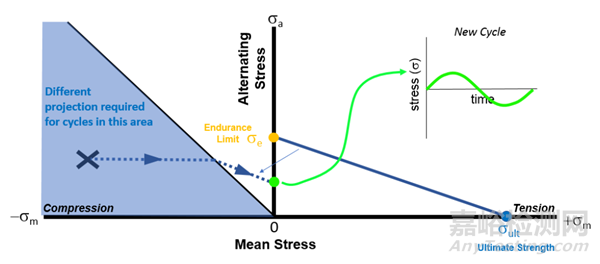

這時我們需要采取不同的投影、作平行線的方法。具體大家看下圖就能明白。
