技術趨勢篇
外科手術機器人是一種正在重塑醫學實踐的變革性技術，而且創新的步伐還在不斷加快。雖然外科醫生仍然控制著手術過程，但他們從這種輔助中受益匪淺。盡管最近外科手術機器人獲得了相當多的關注，但它們實際上已經被醫院使用了近20年，并且已經展示了有利的結果。預計在未來五年內，由于認識到這些機器人的優勢、全球老齡化人口的醫療需求以及需要利用有限數量外科醫生技能的需求，它們的部署和專用系統的推出將大幅增加。
在這一領域內的知識產權空間非常龐大且復雜，包含超過20,000項直接與外科手術機器人相關的專利。如果再加上來自相關領域（如外科導航、圖像處理及術前規劃軟件）的專利，這個數字會更大。為了理解知識產權的空間，重要的是要了解不同參與者進入市場的時間及其關注點、機器人針對不同醫療程序的專業化程度，以及塑造這一復雜領域的創新浪潮。
重要參與者和趨勢
深入研究知識產權需要洞察那些區分各參與者的使能技術和產品特性，以及推動下一波創新的關鍵趨勢。背景信息如下圖所示。需要注意的是，在美國，外科手術機器人要進入手術室必須獲得美國食品藥品監督管理局（FDA）的批準，而美國目前是最大的市場。FDA的批準包括特定手術系統最早獲批的時間線，以及所涵蓋的手術應用詳情。這些公司通常還會采用嚴謹?shù)闹R(shí)產權創造策略。

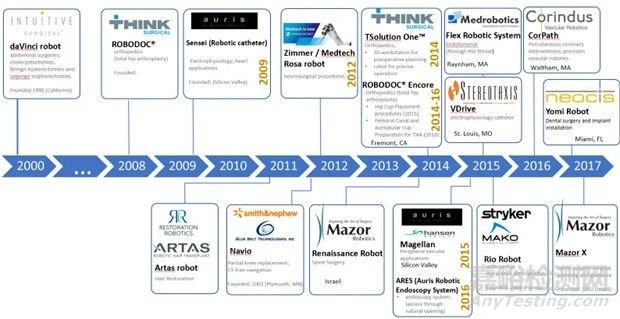

下圖突出了這一領域的幾個重要方面。直覺外科公司（Intuitive Surgical）在過去的二十多年里一直主導著這個行業，其中一個早期系統在2000年獲得了FDA的使用許可。直覺外科的主導地位得到了早期專利的支持，這些專利覆蓋了技術的關鍵方面。到2020年，它的早期專利開始到期，這為許多新進者創造了機會，為了應對即將到來的競爭，直覺外科創建了一個多樣化的知識產權組合，截至2023年底，該組合包含了超過3,000項美國專利和待審申請，以及全球范圍內超過14,000份文件。
其他早期的參與者還包括：
Think Surgical：這是一家專注于提供用于骨科手術的機器人輔助系統的公司。
Zimmer/Medtech 的 Rosa Robot：Rosa 是一種主要用于神經外科手術的機器人平臺，它也可以用于正骨外科。
Medrobotics 的 Encore：Encore 是一種設計用來支持復雜手術程序的機器人系統。
Corindus 的 CorPath：這是一種用于冠狀動脈介入手術的機器人系統。
ARTAS 機器人：這是一種專門設計用于植發手術的機器人系統。
Mazor 的 Renaissance：這是另一種用于脊柱和腦部手術的精確導航系統。
Stryker/Mako 的 Rio Robot：Rio 是一個模塊化的手術平臺，主要用于支持關節置換手術。
Mazor 的 Mazor X：這是一種集成的手術平臺，用于脊柱手術，提供術前規劃和術中執行支持。
Medtronic 的 Stealth Station Autoguide：這是一個用于神經外科手術中的導航系統。
強生（Johnson & Johnson）/Auris 的 Monarch 平臺：Monarch 是一個內窺鏡系統，用于診斷和治療肺部疾病。
Curexo 的脊柱系統：這是一個用于支持脊柱手術的機器人輔助系統。

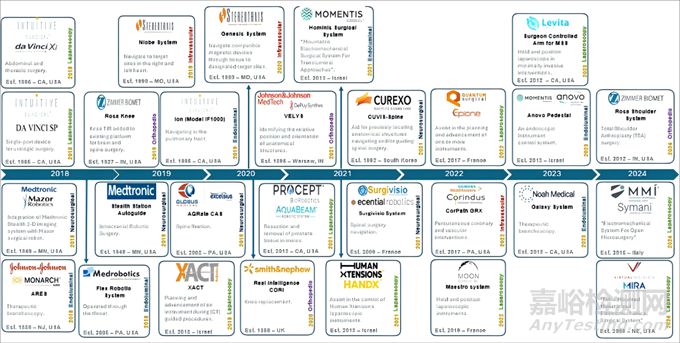

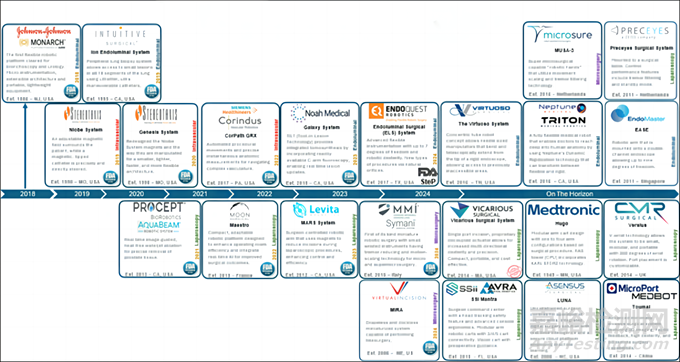

從2018年至2024年間FDA批準的手術機器人的密集時間線上，可以看出手術機器人技術的快速發展和前景（參見下圖）。
專用手術機器人的激增反映了多種因素推動了創新的加速發展。這些因素包括：電子元件的小型化，在該領域早期專利的到期，相關的進步（例如，手術前計劃軟件），利用大數據和其他使能技術來實現更優的結果。此外，巨大的市場潛力吸引了多樣化的參與者。直觀外科公司（Intuitive Surgical）的達芬奇系統在腹腔鏡手術（如婦科和前列腺手術）方面的成功，激發了針對其他手術程序的創新，并規避了直觀外科的專利和產品主導地位。這一策略已經成為最近獲批的多個專用手術機器人成功的秘訣。
手術機器人精度的演變
手術機器人的應用始于創建優化精度的系統；使外科醫生能夠以更高的精度和靈巧性進行手術，消除任何顫抖，并提供觸覺反饋來引導外科醫生。
多年來，手術機器人還通過利用數據實現了更高的系統精度。收集的數據使得手術前計劃更加完善，并在手術過程中做出更為明智的決策，從而改善整體結果。一項關鍵的使能技術是實時數據，它通過讓外科醫生辨別其探針接觸的組織是否為癌性以及癌性組織的程度，從而改變了手術實踐。實時數據的獲取使得外科醫生能夠在最小化對鄰近細胞損傷的同時準確地切除癌性腫瘤。

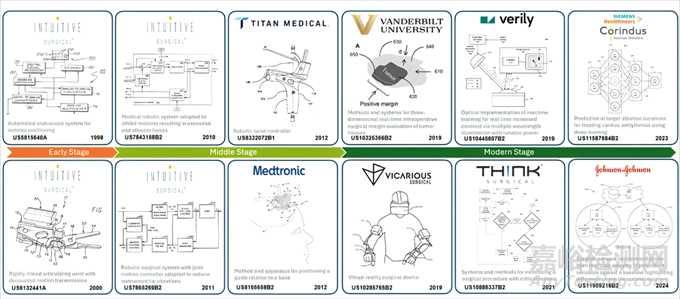

與精度演變相關的創新節奏在下圖中有所體現，下圖展示了從2000年到2023年提交的一些關鍵技術專利，技術創新有三個明顯的階段。
早期階段（1997年至2002年）這個階段確保了機器人或設備能夠?qū)崿F(xiàn)關鍵的手術需求，包括導航（將機器人引導至所需的目的地）。
帶有屏幕、兩個把手和一個腳踏板的用戶界面（Computer Motion/Intuitive Surgical, US6244809B1, 2001）。
將用戶命令轉化為器械動作（Computer Motion/Intuitive Surgical, US5815640A, 1998）。
具備多種滑輪和纜繩的靈活動腕機制（Intuitive Surgical, US5797900A, 1998）。
桿和齒條系統，將桿的線性運動轉換為夾爪的旋轉運動（Computer Motion/Intuitive Surgical, US6132441A, 2000）。
中期階段（2007年至2012年）這個階段創造了一個控制水平和手術現場的意識，超越了外科醫生自身的能力。
使用力和速度限制抑制造成損害的輸入動作（Intuitive Surgical, US7843158B2, 2010）。
信號過濾以減少器械尖端的振動（Intuitive Surgical, US7865269B2, 2011）。
自動對齊器械以最小化預期方向與實際方向之間的差異（Auris Health, US8317746B2, 2012）。
導航系統比較確定的位置與期望的位置，并通知外科醫生糾正任何錯誤（Medtronic, US8165658B2, 2012）。
手控制器可以提供力反饋以幫助外科醫生理解機械臂的動作（Titan Medical, US8332072B1, 2012）。
現代階段（2017年至今）
這個階段正在克服人類表現的局限，旨在通過創建實時的數據豐富的解剖結構和手術過程圖像來擴展手術的邊界，以優化患者的治療效果。
實時術中評估腫瘤組織邊緣（Vanderbilt University, US10325366B2, 2019）。
用于實時分類多光譜圖像的機器學習算法（Verily, US10445607B2, 2019）。
用于心臟消融定位的深度學習算法（Siemens, US11587684B2, 2023）。
基于云的分析系統，用于生成術中手術建議（CILAG, US11969216B2, 2024）。
自動識別并在內鏡圖像中標記感興趣的解剖區域（Cerner Innovation, US9805469B2, 2017）。
計算機控制的切割裝置，在接近關鍵區域時提醒外科醫生并需要確認后繼續操作（THINK Surgical, US10888337B2, 2021）。
虛擬現實手術系統，將外科醫生帶到手術現場（Vicarious Surgical, US10285765B2, 2019）。
進一步的進展預計將顯著提高手術效果并加速手術機器人的應用。從專利申請中獲得的見解為我們提供了一個獨特的窗口，可以看到即將到來的創新加速期及其所提供的機遇，特別是在管理這個不斷增長領域周圍的知識產權方面。
技術解讀篇
外科手術機器人正在重塑醫學實踐，在上周，我們討論了外科手術機器人進化中的關鍵創新和進步。仔細審視這一現代階段的發展至關重要，因?yàn)槭中g(shù)機器人專注于克服人類表現的局限性，通過實時創建解剖結構的數據豐富渲染來擴展手術邊界，并執行先進的外科手術以改善患者的結果。
專利申請的洞察提供了一個獨特的窗口，讓我們能夠了解這些突破的方向和關鍵機會，特別是在管理日益增長的外科手術機器人領域的知識產權方面。
外科手術機器人的獲批
直覺外科手術公司的達芬奇系統的成功，最初專注于腹腔鏡手術（婦科和前列腺手術）的腔鏡手術機器人刺激了其他外科手術機器人的創新，也正在效仿直覺外科手術公司那樣成為細分領域的專利和技術主導地位者。這已成為幾個最近獲得FDA批準的系統（見下圖），以及在歐洲和亞太地區獲得批準的系統所采用的成功策略。如：
Medtronic的Mazor機器人：專為脊柱手術設計，提高定位精度和減少輻射暴露。
Zimmer/Biomet的Rosa機器人：支持膝關節與肩部手術，增強術中導航與精確度。
DePuy/Synthes的VELYS-Orthopedics機器人：輔助進行骨科手術，提升置換手術個性化水平。
Corindus CorPath GRX血管內介入機器人：實現遠程控制下的心血管介入治療，增加操作安全性。
J&J/Auris Monarch system系統：適用于內腔及支氣管檢查，提供微創診斷與治療新途徑。
MMI Symani微手術機器人：專注于精細組織修復，如神經重建等高精度外科操作。
雖然直覺外科手術公司的達芬奇系統仍然是外科手術機器人領域中最知名且最成熟的系統，但在腹腔鏡和普通外科手術機器人領域出現了新的參與者，例如：
Moon Surgical：專注于開發靈活且易于使用的手術機器人，旨在提高外科手術的可及性和效率。
Noah Medical：致力于通過先進的成像和導航技術提供更精確、更安全的介入手術解決方案。
CMR Surgical：推出Versius系統，設計緊湊，便于在不同手術室間移動，適用于多種類型的微創手術。
Quantum Surgical：專注于腫瘤學領域的創新，其Epione系統用于肝臟腫瘤的微創治療，提高了精準度。
Medtronic’s Hugo：模塊化設計的腹腔鏡手術平臺，旨在為更多醫院提供成本效益高的機器人手術選項。
J&J’s Ottava：計劃中的下一代機器人輔助手術系統，旨在支持多種類型的外科手術，強調易用性和廣泛適用性。
新型專業機器人設計的優勢包括：
更小、更靈活的組件能夠到達難以觸及的解剖區域；
微型化器械用于較小切口，促進術后快速恢復；
先進的成像技術和控制臺設計以提高外科醫生的操作性能；
設計并生產出整體尺寸更小的系統。
此外，通過增加系統的模塊化、便攜性、兼容性和通過遠程手術實現的遠程訪問，正在追求降低成本和擴大可用性。
專業外科手術機器人的創新格局不僅限于在美國獲得FDA批準，也越來越多地包括來自歐洲和亞太地區的關鍵參與者，這些地區擁有值得關注的創新和技術專利。

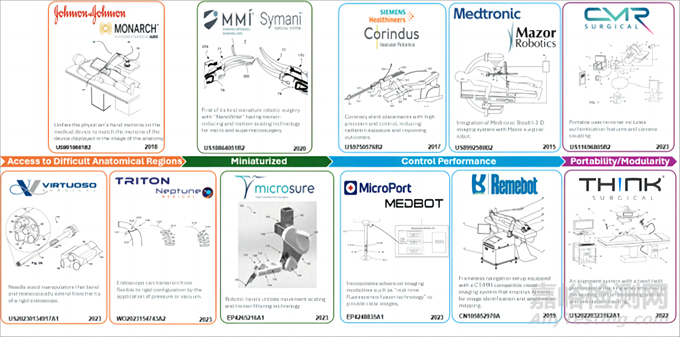

外科手術機器人的特點
難以到達的解剖區域訪問 ，新型器械設計用于導航曲折或難以到達的解剖結構。例如，Auris Health的Monarch平臺、Neptune Medical的“動態剛性化”技術和Virtuoso Surgical的同心管技術。
微型化設計，這些設計便于特定醫療程序的實施，并減少恢復時間。例如，Microsure MUSA-3和MMI Symani。
控制性能，旨在幫助外科醫生的新創新，如成像技術、易用性、觸覺反饋和震顫過濾。例如，Corindus血管機器人、Mazor Robotics Mazor X Stealth Edition（被美敦力收購）以及微創醫療機器人Toumai。
便攜性和模塊化，更小占地面積的手術控制臺和視覺系統。這提供了設置手術套件的靈活性（例如，可以連接到手術臺上的便攜式機械臂）。例如，Human Xtensions HandX、CMR Surgical Versius和Think Surgical TMINI 1.1。
產品專利技術解讀
訪問難以到達的解剖區域
Monarch平臺 —— 由Auris Health自2007年起在美國開發，于2018年3月獲得FDA批準，現歸強生醫療科技所有。該設備是一種柔性內窺鏡機器人，用于支氣管鏡手術，并結合了機器人技術、微器械、內窺鏡和數據科學來輔助肺部疾病的診斷和治療（US9918681B2）。系統通過基于患者肺部解剖結構的3D模型，增強了外科醫生在曲折路徑中導航和控制器械的能力。正如專利披露所述，導航系統通過統一醫生在醫療器械上的手部動作與解剖圖像中顯示的器械動作來提高性能。
專注于完全柔性的內窺鏡機器人，美國Triton Medical Robotics（Neptune Medical的一個部門）利用了Neptune先前開發的“動態剛性化技術”（WO2019018682A1），該技術用于內窺鏡和導管，并將其適應于內窺鏡機器人系統（WO2022192515A9）。從專利洞察中可以看出，剛性化裝置的新穎之處在于它由多層加固材料組成，在壓力或真空作用下可以從柔性轉變?yōu)閯傂?。這種狀態轉換能力使內窺鏡能夠?qū)Ш綇?fù)雜的解剖結構，如腸道和血管。
Virtuoso Surgical起源于美國范德比爾特大學，他們也設計了一種替代標準內窺鏡的技術，即同心管技術（US20230134917A1）。專利文獻披露了可伸縮的管道，可以像望遠鏡一樣伸展。重要的是，管子操縱器也可以旋轉，以確保末端執行器的靈活性，從而執行諸如解剖、夾緊和縫合等任務，同時減小設備的整體尺寸以便進入難以到達的解剖區域。Virtuoso Surgical系統已經為多種疾病條件進行了動物和組織模型手術，例如膀胱癌、子宮肌瘤和良性前列腺增生。
特定醫療程序的微型化設計
Microsure是一家成立于2016年的荷蘭大學衍生公司，在2017年通過使用機械手成功治療淋巴水腫，實現了世界上首次超顯微外科干預（EP4265216A1, 2023）。Microsure目前正在開發的MUSA-3手術機器人模型，利用運動縮放和震顫過濾技術將外科醫生的手部動作轉化為更小、更精確的動作。策略上，MUSA-3允許與其他知名品牌微型儀器無縫集成，并可用于多種程序。
意大利公司MMI Symani于2024年4月獲得了FDA de novo分類，并自2019年以來擁有CE標志，表明產品符合歐盟的健康、安全和環境要求。其NanoWrist微型化器械實現了一些最早的機器人進行的重建性肢體顯微手術之一（US10864051B2, 2020）。
控制性能
總部位于馬薩諸塞州的Corindus Vascular Robotics公司成立于2002年，其Corindus CorPath GRX系統于2016年獲得FDA批準。該系統最初被批準用于機器人輔助經皮冠狀動脈介入治療，并于2018年獲得了額外的外周血管介入治療批準。它允許醫生以高精度和控制力放置冠狀動脈支架，減少輻射暴露并改善結果。相關的專利組合詳細描述了基于機器人的導管創新，例如可變驅動力裝置和方法（US9750576B2）。Corindus Vascular Robotics及其知識產權于2019年被西門子醫療收購。
同樣成立于2002年的Mazor Robotics公司在2018年為其Mazor X Stealth Edition機器人系統獲得了FDA批準，該系統用于脊柱手術，并提供術前規劃工具和術中指導，使外科醫生能夠以高精度放置植入物。該系統是少數幾個使用AI算法輔助脊柱手術導航的系統之一，如“機器人引導斜向脊柱穩定”專利（US8992580B2）所述。
盡管微創醫療機器人的腹腔鏡機器人“圖邁”因其AI技術而受到贊譽，但該公司還專注于融合先進的成像模式，如“實時熒光融合技術”（CN218356171U）。根據專利文獻，當融合可見光和熒光成像時，該技術通過在目標區域提供多波段檢測光來解決圖像不清晰的問題，促進可見光和熒光的同時反射。“圖邁”于2022年1月在中國獲得商業應用批準，并于2024年6月獲得CE標志。微創醫療機器人擁有一系列國際專利組合，涵蓋了包括內窺鏡、骨科、血管通路、自然孔道手術和經皮穿刺在內的多種醫療程序的應用。
北京柏惠維康科技有限公司的Remebot在2018年成為中國首個獲得國家藥品監督管理局批準的神經外科機器人，并且是中國第一個用于深部腦刺激手術的機器人。專利文獻描述了一個早期開發的無框架導航設置，配備有CT/MRI兼容的視覺成像系統，使用AI工具進行圖像識別和解剖映射（CN105852970A）。值得注意的是，該公司的專利還涵蓋了軟組織手術機器人系統和遠程手術的特殊功能。
便攜性和模塊化
雖然微型化對于訪問某些解剖結構很重要，但減小整個機器人臂、外科醫生操作臺和可視化中心的總體尺寸可以增加便攜性和靈活性，并顯著降低成本。可以連接和拆卸到移動推車或手術臺上的機器人臂是一個常見的專業特性。
對于腹腔鏡手術，手持式Human Xtensions HandX于2018年獲得FDA批準。CMR Surgical的Versius便攜系統于2019年獲得CE標志。
對于骨科手術，手持式Think Surgical TMINI 1.1于2024年7月獲得FDA批準，而Brainlab Cirq則于2020年獲得批準。
支持專業外科手術機器人普及的技術正在顯著改善手術結果。它們還促進了成本更低的系統，提供了增強的遠程手術接入服務，使偏遠醫院也能受益，并允許更好地處理具有挑戰性的醫療程序。
這些機器人通常繞過了早期玩家的大規模專利組合，同時仍然扮演著傳統但至關重要的角色，即以高精度進行規劃、決策和執行程序。這些專利細節突出了未來的機會，以及在這個復雜領域管理知識產權所需的關鍵見解。
典型產品-達芬奇手術機器人篇
產品導讀
最初，達芬奇機器人系統是由SRI（一個非營利性研究機構）開發的，后來在1985年得到了美國陸軍（ DARPA（國防高級研究計劃局）的資金支持，目的是在戰場前沿附近的高級醫療設施與外科醫生相距甚遠時，對受傷士兵進行遠程手術。
隨后，NASA也加入了該項目，進而發展成為一個更加雄心勃勃的計劃，即讓地球上的外科醫生在太空中進行手術。十年后，由于當時的技術條件限制，該計劃被認為無法實現而被終止。
曾在該項目工作的斯坦福大學的一批工程師決定創辦一家初創公司，將項目方向調整為更現實的目標——實施機器人輔助腹腔鏡手術。1995年，直觀外科公司成立，并收購了SRI的專利組合。隨后，該公司通過實施積極的市場控制策略發展起來，收購了該領域內的其他重要公司，比如Computer Motion。
1999年，達芬奇機器人首次在歐洲上市，并隨著時間不斷改進：2003年引入了用于持有內窺鏡的第四臂。2006年，推出了S版本，提供了真正的三維視野和改善的工作體積。2009年，達芬奇Si版本增加了第二個主控臺，允許兩名外科醫生協同工作。最后，自2014年4月起可用的Xi版本設計更為緊湊，提高了工作體積，并且四臂中的任何一臂都能連接內窺鏡相機，還具備了未來與直觀外科公司專有的熒光成像系統配合使用的潛力。2024年3月15日,直觀外科對外宣布下一代多臂機器人系統達芬奇5獲得美國食品藥品監督管理局(FDA)510(k)許可。
達芬奇系統的不同版本之間存在一些差異，本文主要以目前國內主流使用和各大國產廠家對標的達芬奇前4代產品為研究對象，筆者通過深入研究達芬奇機器人產品細節和詳細檢索分析重點專利而對達芬奇手術機器人技術進行細致剖析，形成此文。
系統主要部分
盡管其名稱普遍，但實際上達芬奇系統并非傳統想象中的那樣的機器人，而是一種主從式遙操作器。
本質上，它由三個主要組件組成：一個集成了四條獨立臂的從站、一個供主控用的控制臺，帶有兩條可由外科醫生流暢操作的獨立臂，以及一個包含電源、計算機、3D圖像處理器和單極電切電路的控制單元。終端執行器工具安裝在四條從臂中的三條上，其中大多數依賴于廣泛申請了專利的技術，以Endowrist®品牌進行交易。第二主控控制臺作為可選配置（Si®版本），從而允許雙外科醫生四手操作程序。

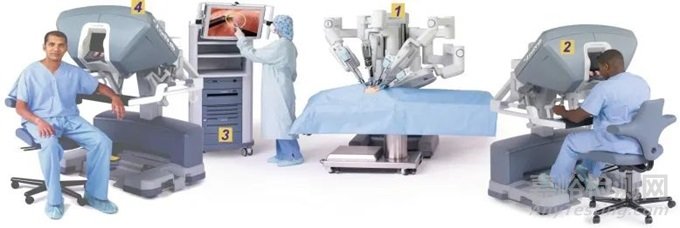

下圖 達芬奇系統總體結構。從動操作器（1）、主控控制臺（2）、控制單元（3）?？蛇x地，第二個主控臺（4）允許雙外科醫生四手操作。
從動設計
從動部分是一個龐大的結構，由四條臂組成。每條單一臂的運動學主要使用串聯連桿，并依賴于遠程運動中心(RCM)的概念。一個用于設定每條臂的RCM點的被動近端部分，由四個關節構成。第一個關節是棱柱形的，允許調整高度。隨后是三個平面回轉關節，屬于SCARA類型，便于進行被動操作。棱柱關節采用電動驅動，而其他關節僅包含剎車，并配有一個按鈕，在設置過程中釋放剎車。

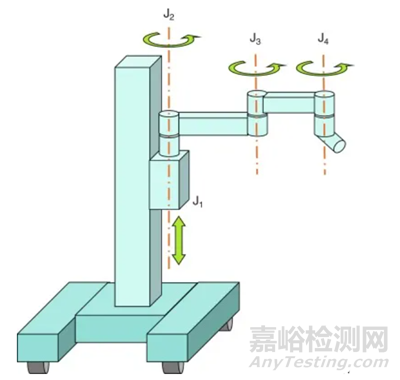

下圖展示了達芬奇系統的最初4個自由度(DoF)。電動驅動的棱柱關節J1允許根據患者身高調整臂的高度。關節J2、J3、J4形成一個SCARA被動臂，并配有強力剎車，一旦臂正確就位即可鎖定它們。
系統底座龐大且足夠重，一旦滾輪剎車接合，整個系統即固定不動，因此無需機械固定在手術臺上。系統已實現電動化，以便協助可能沒有足夠力量來設置系統的護士。
驅動臂
這些臂的結構可以細分為兩個子單元：具有3個主動自由度(DoF)的操縱臂和末端執行器工具，根據所使用的工具，該工具還具有3個額外的DoF主動驅動功能以及一個可選的抓握功能。
操縱主動臂是長期研究的結果，結合了串聯連桿與平行四邊形并聯結構，用于RCM。

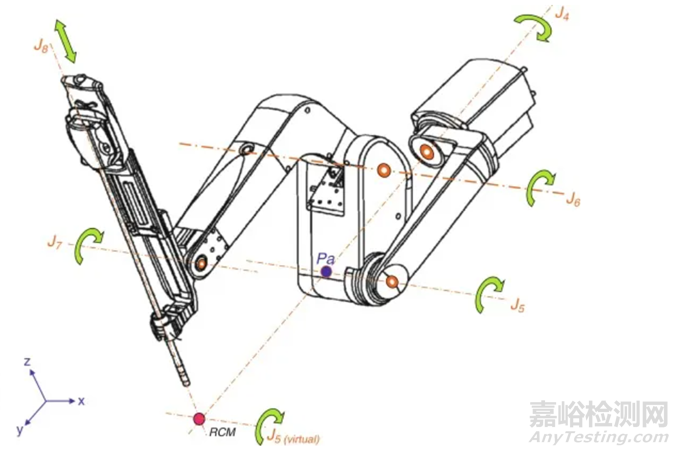

下圖展示了達芬奇系統的主要結構。旋轉驅動關節J4、J5共享同一軸Pa，而被動關節J6、J7的旋轉復制J5的角運動到工具支架。因此，J5的作用就像位于RCM點一樣。J8是一個棱柱關節，確保在RCM點為中心的平移。棱柱關節J8由多個堆疊的滑塊通過纜繩和滑輪驅動。最終，達芬奇®系統主體由三個主動關節組成：工具軸向平移以及圍繞患者進入點RCM的兩個正交旋轉。
起初，RCM是圍繞剛性連桿構建的，但為了使每條臂更輕便、更緊湊，已經發展成由纜繩驅動的遠程運動控制。

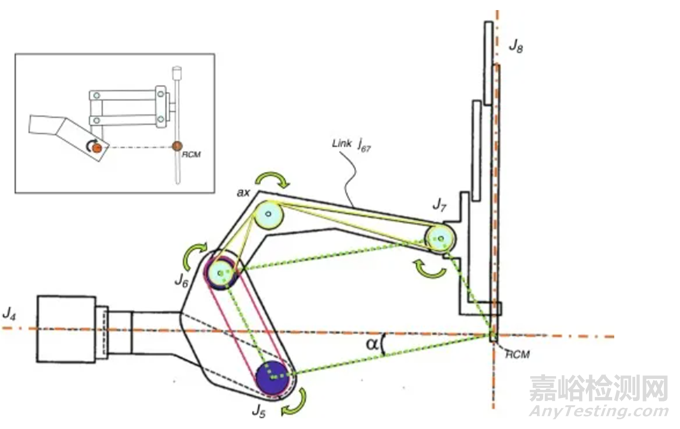

下圖展示了達芬奇系統的RCM機制細節。被動關節J6通過電機驅動關節J5的纜繩（粉色）拉動。進而，J6移動連桿j67并通過纜繩（黃色）將其運動傳遞給J7滑輪，該滑輪連接到工具支架。這一機制使得J7能夠獲得與J5相同的角運動量，同時保持驅動器遠離患者。整個系統如同一個角度保守的平行四邊形（綠色虛線所示）。
下圖展示了達芬奇臂內部的RCM機制。位于柱上的棱鏡滑塊和臂內的纜繩及滑輪（確保RCM運動）清晰可見。
末端執行器
這些構成了遙操作器系統的末端部分，可能是整個達芬奇系統對手術最富有想象力的貢獻。它們也代表了直觀外科公司專利組合中最重要的部分，擁有超過200項相關專利。

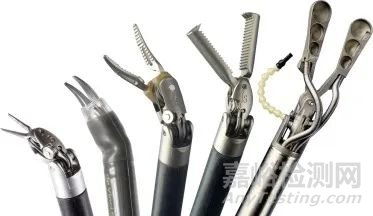

EndoWrist®包括一系列具有不同機制的器械。我們的目標僅限于對鉗子進行運動學分析，這是機械上最復雜且在經口機器人手術中最重要的一項。
EndoWrist®鉗子設計用于讓運動系統在體內工作。這個巧妙而又復雜的概念提供了傳統器械無法達到的非凡靈活性。三個自由度加上鉗子開合動作，均由腱索驅動機構操作。
EndoWrist®器械有8mm和5mm輸出直徑兩種規格，總長度為57cm，可用長度可達38cm。8mm的器械配備有萬向節，而5mm的則具有更復雜的關節結構，由四個串聯關節組成。

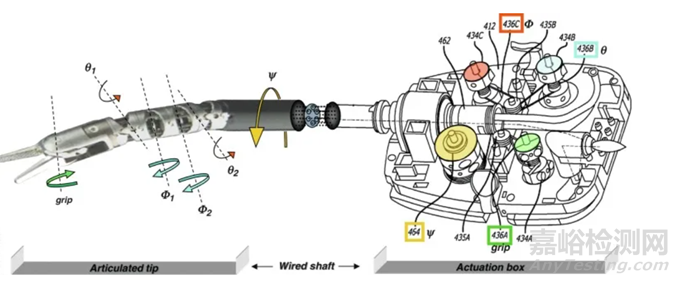

下圖展示了EndoWrist®器械的內部設計。5mm的器械由于口咽腔空間有限，因此在經口機器人手術中最為常用。
這四個“脊椎”關節尖端結構允許減小關節直徑，代價是增加了長度：頭尾向Φ和平行側向θ旋轉各自解耦為兩個交替旋轉階段，分別為Φ1、θ1、Φ2、θ2。纜繩和滑輪被用來控制關節角度和抓取功能（鉗子開合）。系統采用主動肌-拮抗肌配對控制方案，因此每個自由度需要兩根驅動纜繩。因此，為了驅動頭尾向和平行側向旋轉及鉗子，總共需要6根纜繩。這些纜繩的路徑在器械軸內，設有間隔器以避免纜繩沖突和由此產生的摩擦。第四個自由度是軸向旋轉Ψ，直接在驅動盒內部操作。四個卷筒各自對應一個自由度，而張緊滑輪確保纜繩張力恒定，否則會因環境溫度、磨損和重復滅菌而降低。
每個卷筒本身在EndoWrist®器械固定到操縱臂時，機械連接到旋轉鼓。另一組纜繩為這些鼓提供運動，從而驅動鉗子的4個自由度。
從運動學上看，這種配置屬于串聯類型，允許在非常有限的末端執行器占用空間下進行大范圍的運動。鉗子的全角度Φ和θ為±90°，而Ψ允許全360°軸向旋轉，提供了非常舒適的可達性。負載能力大致相當于開放手術中常見的水平，盡管關于這一點沒有準確的信息。
5mm關節器械的缺點在于其雙平面脊椎連續關節的曲率半徑較大，因此比萬向節8mm器械需要更多空間來使其彎曲。
鑒于其復雜且因此成本高昂的制造過程以及EndoWrist®架構的相對脆弱性，制造商在這些矛盾要求之間做出了妥協。系統銷售時指定使用5次或10次具體次數取決于器械后廢棄。這在醫療器械史上引入了一個新概念：中等消耗品器械。控制盒中內置了一個帶有熱敏電阻的電子芯片，記錄每次滅菌，然后破壞識別碼，迫使用戶在達到最大循環次數后丟棄器械。
內窺鏡
這些由兩個霍普金斯類型的內窺鏡并排組成，帶有光源通道集成在一個管內。每個內窺鏡與另一個相距6mm，以滿足立體視覺所需的真正視網膜差異。有兩種外徑可供選擇：8.5mm和12mm。通常只有第一種類型用于耳鼻喉-頭頸外科手術。
下圖展示了達芬奇立體內窺鏡。
結語
隨著手術機器人技術領域的競爭日益加劇，專利事務已經成為企業不可或缺的一部分。做好自身的專利布局，不僅可以保護企業的創新成果，還可以為企業在市場競爭中提供有力的法律支持。
首先，企業需要注重專利的申請和保護。在研發過程中，一旦有新的技術突破或創新點，就應及時申請專利，確保自身的技術成果得到法律保護。同時，企業還需要對已有的專利進行定期維護和管理，確保其有效性和穩定性。
其次，企業需要建立完善的專利預警機制。通過定期檢索和分析相關領域的專利信息，企業可以及時了解技術發展趨勢和競爭對手的動態，從而避免可能的專利侵權風險。一旦發現存在侵權風險，企業應迅速采取措施進行應對，如尋求專利許可、進行技術改進或調整市場策略等。
此外，企業還需要做好應對專利戰的準備。在競爭激烈的市場環境中，專利戰可能隨時爆發。因此，企業需要提前制定應對策略，如建立專門的法務團隊、儲備充足的資金用于可能的專利訴訟等。同時，企業還可以通過與合作伙伴建立專利聯盟、參與行業標準制定等方式來增強自身的專利實力和市場影響力。
