在鋰離子電池極片的干燥過程中，極片開裂是一種常見問題。將分散體涂層涂在無孔剛性基材（即集流體）上并干燥時，干燥過程中涂層溶劑在基材表面蒸發，剩余的粒子則會向下沉積，導致涂層整體收縮。然而，由于受到剛性基材的限制，涂層體積的減小會在極片上產生各種應力，當累積應力超過粒子間的結合力時，裂紋便產生以釋放這些應力。普遍認為：毛細管壓力是導致干燥開裂的主要原因。鋰想生活公眾號之前也分享了干燥開裂的臨界厚度公式。



鋰電池負極極片涂層的干燥成膜過程中，涂層不同區域的開裂機理存在差異。雖然中部主體區域和邊緣區域的開裂都涉及到毛細作用、顆粒聚集、內應力積累和殘余熱應力等因素，但中部主體區域的開裂主要由局部毛細內聚力不足和溶劑蒸發導致的裂紋擴展所引起；而邊緣區域的開裂則主要受水平流動、溶質濃度不均和粘結劑引起的橫向收縮影響。



極片涂層中部主體區域干燥開裂機理



如圖 1所示，鋰電池負極極片涂層中部主體區域在干燥初期，空氣透過顆粒網絡，氣液界面在溶質顆粒之間形成彎月面，這些彎月面產生的毛細作用促使顆粒聚集，進而形成內聚力 F1，如示意圖 1b所示。在顆粒間隙較大的區域（標記為黃色圓圈），毛細內聚力相對較弱，隨著溶劑的蒸發，這些縫隙逐漸擴大，成為裂紋源點，如圖 1b至 1c的轉變過程所示。隨著干燥過程的進一步進行（如圖1d至1e階段），內部溶劑持續蒸發并通過已有裂紋向上擴散，導致裂紋的擴展和加寬。由于涂層中石墨和炭黑等主要溶質顆粒的高彈性模量，以及顆粒間接觸應力難以通過形變來緩解，從而在內部積累應力。這種應力積累使得涂層在干燥過程中更容易出現開裂現象。

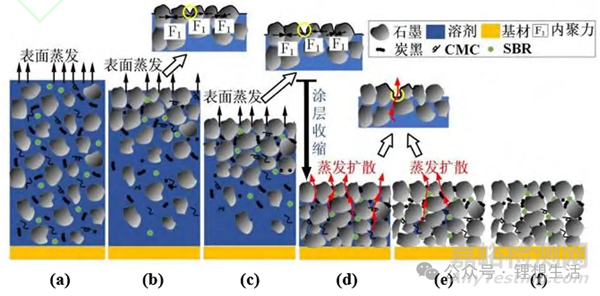

圖1 鋰電池負極極片涂層中部主體區域干燥開裂機理示意圖，(a)鋰電池極片初始涂層；(b)涂層表面形成固結層；(c)固結層加厚；(d) 固結層到達基材；(e)骨架剩余溶劑蒸發擴散；(f)最終形成骨架



極片涂層邊緣區域干燥開裂機理



在邊緣涂層干燥過程中，水平流動促使炭黑、CMC（羧甲基纖維素鈉）和 SBR（丁苯橡膠）等成分在石墨顆粒之間自由移動，并在干濕界面處堆積（如圖2所示），形成較厚的區域。鋰想生活公眾號之前也分享了常見的涂布缺陷。這一過程增大了彎月面曲率和毛細力。在此階段，小尺寸的炭黑顆粒和部分石墨顆粒在界面左上部（紅色橢圓區域）聚集，形成了高毛細力區域。相反，界面的右下側（灰色橢圓區域）炭黑含量減少，毛細力相對降低，由此產生的拉應力增加了開裂的風險。此外，由于溶質濃度在界面兩側不均勻，右側（靠近涂層中心）溶質濃度較低，可能導致干膜厚度減小，兩側厚度不均，進一步加劇了開裂的可能性。另外，粘結劑在干濕界面附近較為集中，這導致了涂層在干燥過程中發生嚴重的橫向收縮，從而產生了較大的殘余熱應力，在后續的展平或冷卻過程中，這些應力被強制消除，導致此處涂層發生開裂。

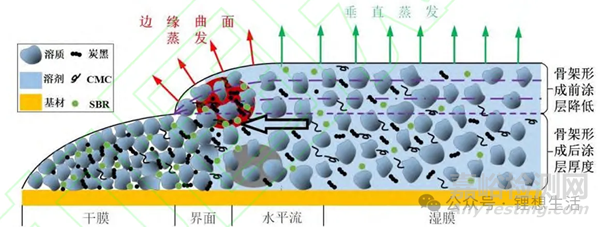

圖2 鋰電池負極極片涂層邊緣區域干燥開裂機理示意圖



極片干燥開裂驅動力



在極片干燥過程中，溶劑的蒸發導致顆粒間彎月面的形成，進而引發了毛細壓力，即彎月面兩側形成的壓力差。這一現象可以通過以下公式進行量化：





式中：γ 代表液氣界面的表面張力（N/m），θ 是液體與顆粒表面的接觸角（°）， r 是彎月面的曲率半徑。在毛細壓力的作用下，顆粒網絡開始收縮，導致涂層在宏觀層面出現體積收縮趨勢。然而，涂層的收縮受到基底材料的制約，從而在涂層內部產生了拉應力。當拉應力超過涂層的承受極限時，涂層便會出現開裂。



極片干燥開裂邊界條件

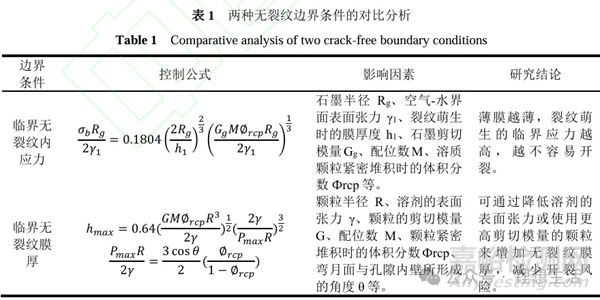

為了深入分析這種開裂缺陷，研究者們提出了臨界無裂紋內應力和臨界無裂紋膜厚兩種邊界條件，旨在為鋰離子電池?zé)o裂紋極片的制造提供理論指導。 在鋰離子電池正負極極片的干燥過程中，溶劑的蒸發和毛細作用都會在極片內部引發應力，當這種應力超過某一臨界值時，極片涂層便形成裂紋以緩解壓力，該臨界值就是臨界無裂紋內應力。而臨界無裂紋膜厚是指在涂覆過程中，涂層能夠保持無裂紋狀態的最大厚度，一旦超過這個厚度，涂層在干燥過程中由于內部應力過大而易于產生裂紋。該厚度受涂層材料特性、溶劑揮發速率、干燥條件以及基材性質等多因素共同影響。





影響因素與抑制措施



材料顆粒尺寸



選用足夠小的顆粒尺寸可以有效避免顆粒開裂。具有較大縱橫比的橢圓形粒子有利于減少嵌入誘導應力。因而在鋰離子電池的循環中，為了降低嵌入誘導應力，合成尺寸較小且縱橫比較大的電極粒子是一種理想的策略。然而，小顆粒會導致更大的電化學表面積和更多的鋰消耗，特別是在固體電解質中間相形成階段，甚至可能增加的溶劑共插層程度。因此，但在實際應用中仍需綜合考慮其他因素。



粘結劑



粘結劑在調節電極微觀結構總應力及顆粒接觸點應力松弛方面起著至關重要的作用，其應用降低了整個電極結構的應力水平，尤其在粘結劑與顆粒接觸邊緣區域，應力顯著降低。不同粘結劑對干燥裂紋形成的影響各異。水系粘結劑，如海藻酸鈉（SA）、全氟磺酸（Nafion）和羧甲基纖維素鈉（CMC-Na）在快速干燥過程中易形成微小裂紋，而使用 PVDF 粘結劑的電極則未出現裂紋。這種差異歸因于粘結劑屈服應力、硬度、彈性和粘附強度的不同。鋰想生活之前也分享過常見粘結劑的特性。



為了達到最佳的抗裂性能，理想的粘結劑應具備適當?shù)那?yīng)力以降低涂層整體應力，適中硬度以平衡體積變化與防止粘性蠕變，以及高彈性和適中的粘附強度以有效抑制裂紋擴展。



涂層厚度



極片涂層厚度也會影響干燥裂紋的形成。一方面，涂層厚度的變化會導致裂紋模式的轉變。如圖 3 所示，隨著涂層厚度的減小，裂紋尺寸減小，直至達到臨界厚度以下，不再觀察到裂紋。而當涂層厚度增加時，裂紋尺寸增大，密度增加，裂紋呈現出“擴展”模式。但是如鋰想生活之前分享的文章，涂層厚度對電池性能的影響也需要充分考慮。

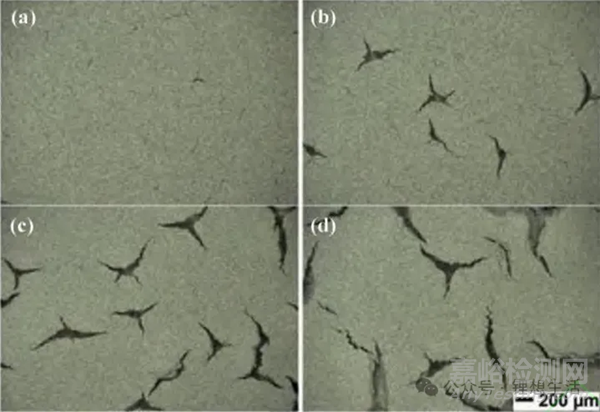

圖3  表面質量負載量為15.0 mg/cm2、(b)17.5 mg/cm2、(c)20.0 mg/cm2和25.0 mg/cm2的水處理 NMC陰極的光學顯微鏡圖像



另一方面，涂層的具體厚度還會直接影響裂紋的形態。在干燥過程中，隨著涂層厚度的增加，裂紋形態從無裂紋、龜裂到螺旋形裂紋等多種形態變化。這是因為涂層厚度的變化改變了內應力的大小和分布，進而影響了裂紋的形成。



集流體材料



干燥過程中，集流體（即基底）材料的性質也會影響裂紋的形成。其次，基底材料的表面特性，如浸潤性，亦影響裂紋形成。疏水基底可降低涂層與基底間的相互作用，減少裂紋傾向，降低裂紋擴展速度。最后，基底材料的剛度也對裂紋密度有顯著影響。低彈性模量的基底材料可減少裂紋密度，甚至在無基底束縛時，涂層也不會開裂。



溶劑蒸發速率



在鋰離子電池極片制造中，溶劑的蒸發受干燥環境溫度和濕度共同控制，干燥條件嚴重影響涂層穩定性，適當?shù)臐穸瓤刂坪铜h(huán)境管理是預防涂層開裂的關鍵。高溫度和低濕度會導致溶劑快速蒸發，增加極片涂層內部應力，從而引發涂層開裂。



同時，涂布厚度和面積質量載荷也會影響溶劑的蒸發速度和干燥均勻性，同種漿料在同一干燥溫度條件下面積質量載荷越大，所含溶劑越多，蒸發導致真空干燥箱環境的濕潤程度越大，空氣中的水蒸氣分壓越高，減少了溶劑分子逃逸的動力，蒸發速度減緩，可能導致干燥不均勻，涂層開裂風險增加。而當面積質量載荷一定時，干燥溫度越高，涂層蒸發速率越快。

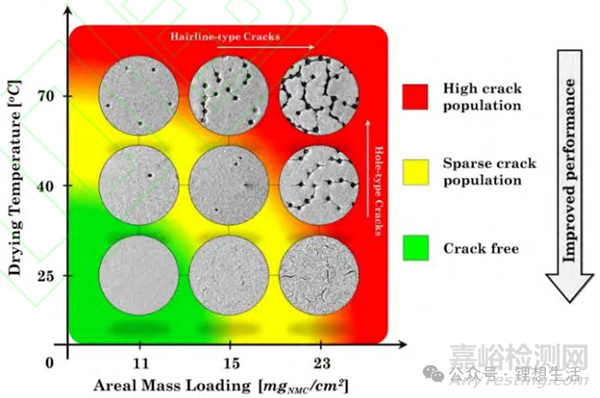

圖4  極片裂紋與干燥溫度和面密度載量的關系圖



總之，干燥過程中產生的裂紋主要是由毛細壓力引起的。關鍵因素可以歸納為兩個層面：一是涂層的內在特性，涉及涂層材料的選取和涂層厚度的選擇；二是涂層的邊界條件，包括集流體材料的選擇以及由干燥環境的溫度和濕度共同決定的溶劑蒸發速率。在極片裂紋控制方面，除了材料選擇外，優化涂層面密度載荷和干燥條件也是關鍵。



本文來源于：姚潔麗，伍小波，劉紫鵬，唐繁榮，廖常平．鋰離子電池負極極片干燥開裂機理與影響因素研究綜述[J/OL]．材料導報.
