本文主要涉及GJB 150.3A-2009《軍用裝備實驗室環境試驗方法第3 部分：高溫試驗》，先簡要梳理一下該系列標準的淵源。
一、150標準的淵源
1、GJB 150 A-2009與GJB 150-1986
GJB150A-2009《軍用裝備實驗室環境試驗方法》（通常簡稱150A）于2009年由總裝備部批準發布并實施，全面替代原GJB150-86《軍用設備環境試驗方法》（通常簡稱150標準）。
1986年發布實施的150系列標準是我國首個軍用裝備環境試驗標準，由20個部分組成，該標準涵蓋了軍用設備的大多數環境試驗，規定了軍用裝備統一的環境試驗條件或等級，規范了軍用裝備環境試驗程序和方法，對提高軍用裝備環境適應性和和可靠性，驗證軍用裝備環境質量發揮了至關重要的作用。為適應科學技術的發展和軍用裝備研制生產使用需求，在以后幾年中又分別對其進行了補充完善，形成了較為完整的共計25個部分的150標準。
2009年，總裝備部組織有關單位對150標準進行了全面的整合和修訂完善，將標準名稱更改為“軍用裝備實驗室環境試驗方法”，將第1部分“總則”修訂為“通用要求”，取消了第6部分“溫度－高度試驗”和第19部分“溫度－濕度－高度試驗”（用第24部分“溫度－濕度－振動－高度試驗”替代），將第20部分“飛機炮振試驗”改為“炮擊振動試驗”，同時又根據需要新增了5個部分：流體污染試驗、爆炸分離沖擊試驗、酸性大氣試驗、彈道沖擊試驗和艦船沖擊試驗，形成了由28個部分組成的完整的150A標準。

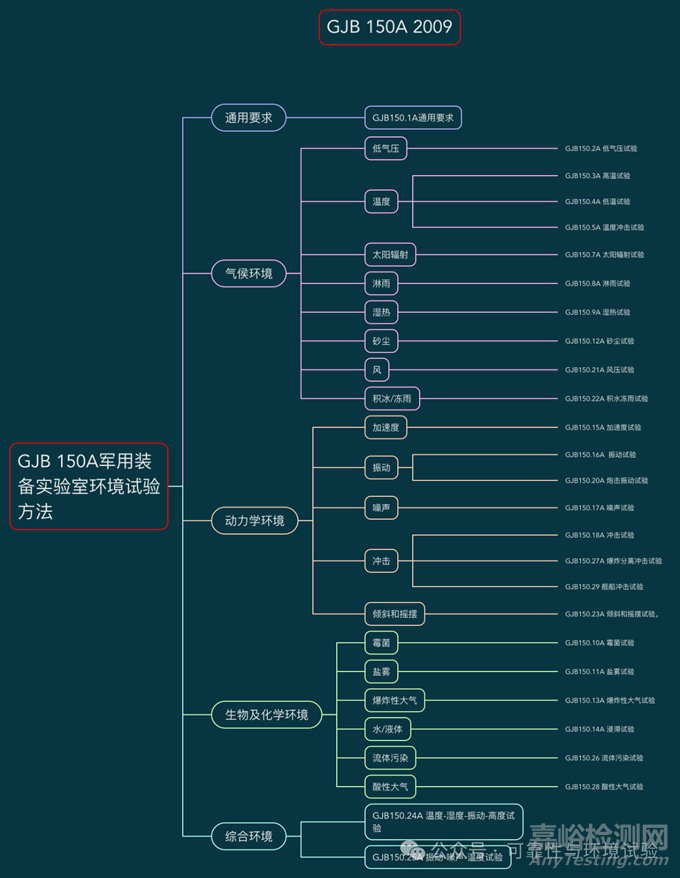

150A標準體系結構思維導圖
150A標準是在150標準的基礎上修訂的，其內容和要求都有了很大的變化。從名稱上看，150A標準是“軍用裝備實驗室環境試驗方法”，而150標準則是“軍用設備環境試驗方法”，150A標準強調了實驗室試驗，突出了軍用裝備，拓寬了標準應用范圍。從內容上看，各部分標準都刪除了150標準的“試驗條件”，增加了確定試驗方法、試驗順序、試驗程序和試驗條件的裁剪指南以及拆裝試驗程序，并增加了對試驗結果和試驗信息的要求，這一要求也更加符合GJB9001B關于“保持過程監視和測量的記錄以及采取措施的記錄”以及“組織應確定、收集和分析適當?shù)臄?shù)據”要求。

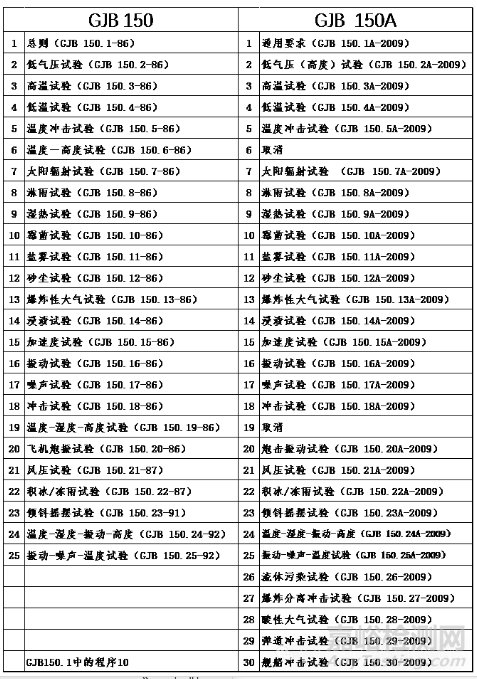

GJB 150與GJB 150A的內容對比
GJB150.3 VS GJB150.3A高溫試驗之對比
|
GJB150.3 VS GJB150.3A高溫試驗之對比 |
||
|
GJB150.3 高溫試驗 |
GJB150.3A高溫試驗 |
|
|
0 |
a) 刪除了“試驗條件”，增加了確定試驗方法、試驗順序、試驗程序和試驗條件的剪裁指南； b) 增加了對試驗信息的要求； c) 增加了循環試驗程序； d) 增加了預備步驟和試驗前的檢查步驟； e) 試驗中斷處理方法有變化； f) 對試驗箱溫變速率的要求有變化； g) 增加了對試件溫度響應的測量要求； h) 增加了試驗結果分析內容。 |
|
|
2 |
有 |
限制 本試驗僅適用于評價時間相對較短（數月而不是數年)、整個試件熱分布均勻的熱效應，一般不適用于： a) 評價長期穩定地暴露于高溫條件（貯存或工作)期間性能隨時間劣化的效應（因?yàn)檫@種情況下可能包括一些疊加效應)。這種高溫劣化效應宜采用自然環境試驗進行評價。 b) 評價太陽輻射引起的熱效應，因?yàn)樘栞椛鋾谘b備中產生明顯的溫度梯度。太陽的直接照射效應，應采用GJB 150.7A-2009的程序I進行評價。 c) 評價光化學效應（光化學效應采用GJB150.7A-2009的程序ⅡI進行評價)。 d) 評價氣動加熱效應。 |
|
3 |
高溫貯存 溫度：70℃或其它 時間：48h或其它 RH：≤15% 溫度變化率≤10℃/min |
程序I——貯存 (1) 循環貯存 溫度：循環溫度（表1，如63℃、71℃，或其它） 時間：溫穩后，≥7個循環或其它 RH：無需控制濕度（若極低RH有影響，則按表1） 溫度變化率≤3℃/min (2) 恒溫貯存 溫度：（表1，如63℃、71℃，或其它） 時間：溫穩后，≥2h（確保整個試件達到溫穩） RH：無需控制濕度（若極低RH有影響，則按表1） 溫度變化率≤3℃/min |
|
3 |
高溫工作（中間檢測） 溫度：工作時最高環境溫度 時間：非工溫穩+工作溫穩或其它，然后中間檢測 溫度變化率：≤10℃/min |
程序Ⅱ——工作（中間檢測） (1) 恒溫工作 溫度：（表1，如63℃、71℃，或其它） 時間：溫穩后，≥2h（確保整個試件達到溫穩），然后中間檢測 RH：無需控制濕度（若極低RH有影響，則按表1） 溫度變化率：≤3℃/min (2) 循環工作： ① 試件連續工作（步驟中未出現） ② 試件達到最高響應溫度期間工作 |
|
高溫貯存和高溫工作可連起來做 |
溫度：循環溫度（表1，如63℃、71℃，或其它） 時間：≥3個循環（達最高響應溫度），且≤7個循環，試件達到最高溫度時，然后中間檢測 RH：無需控制濕度（若極低RH有影響，則按表1） 溫度穩定： 1) 對于恒定溫度試驗，當內部關鍵工作部件的溫度相對恒定時，就認為溫度達到了穩定。（實際上由于試件工作的周期性或試件的工作特性，工作溫度不可能恒定）。 2) 對于循環溫度試驗，試件的溫度與循環溫度及試件的特性相關，因此溫度不可能穩定。在這種情況下，試件的溫度響應也是循環的，即峰值響應溫度和前一個循環的峰值響應溫度相比在2℃之內。 |
|
|
試驗箱要求： 空氣速度≤1.7m/s 絕對濕度≤20g/m3 （約為35℃時RH50%的濕度） 內壁與試溫溫差≤試溫的3% |
試驗箱要求： 風速≤1.7m/s 防止在試件中產生與實際不符的熱傳遞 RH：無需控制濕度（若極低RH有影響，則按表1） 溫度控制 除技術文件另有規定外，若試件工作以外的任何動作（例如打開箱門）會引起試件溫度或試驗箱溫度產生顯著的變化（大于2℃），則在繼續試驗前應使試件重新穩定到規定的溫度。若15min內不能完成工作性能檢測，則在繼續檢測之前應使試件的溫度/濕度恢復到規定的條件。 |
|
|
有 |
欠試驗中斷 1) 循環試驗。若高溫循環試驗在進行過程中發生意外中斷，使得試驗條件向標準大氣條件溫度下降并超出允差，則應從上一次成功完成的循環結束點恢復試驗。 2) 恒定試驗。若恒定試驗在進行過程中出現意外中斷，使得試驗條件向標準大氣條件溫度下降并超出允差，則應使試件重新穩定到規定的試驗溫度，并從試驗條件偏離點開始繼續進行試驗。中斷期間溫度超出允差的時間不記入總試驗時間。應記錄中斷前和中斷后試驗段的持續時間。 過試驗中斷 1) 對于恒溫試驗，則應恢復中斷之前的條件，并從試驗允差超出點繼續進行試驗，試驗中斷期間的時間記入總的試驗時間； 2) 對于循環溫度試驗，應從上一次成功完成的循環結束點恢復試驗，過試驗中斷時的循環（不完整的循環）不記入總的循環數。 |
|
2、GJB 150.3A與MIL標準
150A標準作為一個實驗室的試驗方法，其相應部分與美軍標MIL-STD-810F“環境工程考慮和實驗室試驗”等效，共分為28個部分，其中，第1部分“通用要求”等效于810F第Ⅰ部分“環境工程工作指南”的第五章“通用實驗室試驗方法指南”，第2－30部分除保留了GJB150標準中艦船行業的兩個試驗方法，并新增一個標準外，其余的24個試驗方法等效于810F標準的第Ⅱ部分，基本上涵蓋了軍用裝備可能進行的所有實驗室環境試驗。
MIL-STD-810專為美國軍用的環境測試方法和標準，MIL-STD-810G和MIL-STD-810H中的G和H其實是MIL-STD-810的版本號，MIL-STD-810從1962年發布基本版開始至2014（2008）年的G版至2019年的H版共有9個版本，這些版本主要是根據不同時期特定用戶的需求，去不斷被重新定義，不斷被調整測試方法和標準，從而演變形成。
MIL-STD-810H軍用標準：環境工程考慮事項和實驗室測試
最新的MIL-STD-810H版本官方文件中，對MIL-STD-810G所做的更改和迭代主要集中在第一部分中的部分程序文件和第二部分中的部分實驗項目，具體更新包含但不限于以下詳情：
一，第一部分
1.1溫度沖擊的定義；
1.2測試和評估總體規劃；
1.3測試條件和測試條件的允差；1.n
............................................................................
二，第二部分
2.1低氣壓試驗—測試壓力（高度）和溫度；
2.2高溫試驗—程序Ⅰ-存儲、程序Ⅱ-工作；
2.3低溫試驗—程序Ⅰ-存儲；
2.4溫度沖擊試驗—選擇程序變化、確定測試水平和條件、測試持續時間（沖擊次數）、由于腔室故障導致的中斷、預測試標準環境檢查、程序Ⅰ-來自恒定極端溫度的沖擊、程序Ⅰ-B-來自恒定極端溫度的單循環沖擊、程序Ⅰ-C-來自恒定極端溫度的多循環沖擊；
2.5振動試驗—應用、限制、預測試、加速度輸入控制策略、表514.8-Ⅱ-隨機振動測試允差、表514.8-Ⅲ-正弦振動測試允差、程序Ⅲ-大型裝配運輸；
2.n
..............................
MIL-STD-810H在高溫試驗中的程序Ⅱ-工作中，相比MIL-STD-810G，限定了調整溫度的速率不超過3°C/min （5°F/min）。

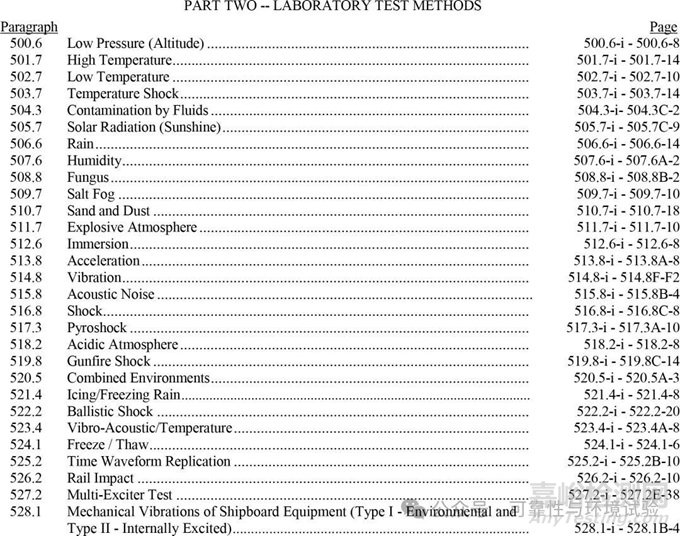

810H Part 2 目錄

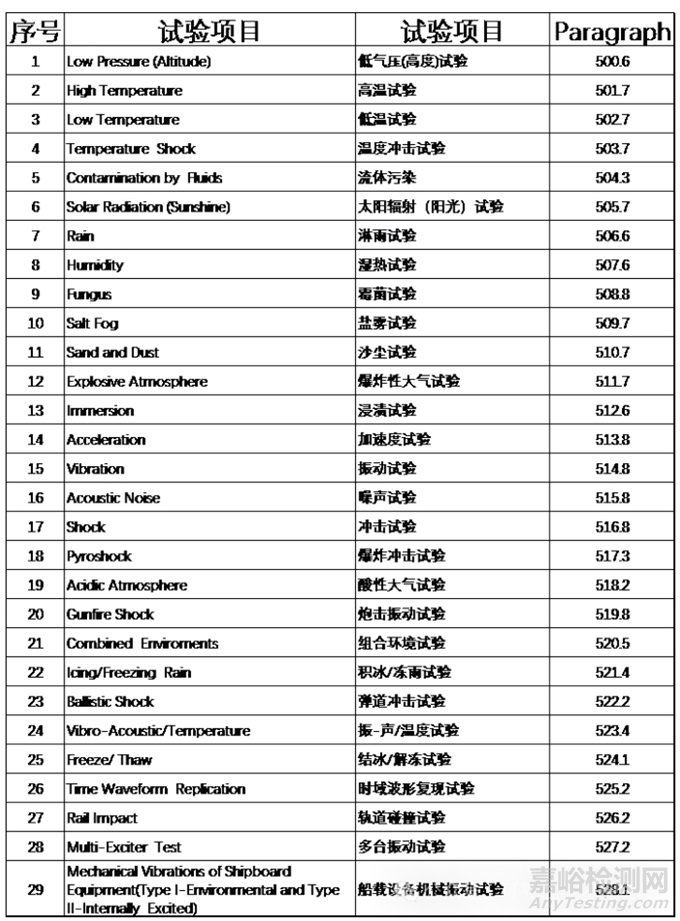

810H（2019）實驗室試驗項目

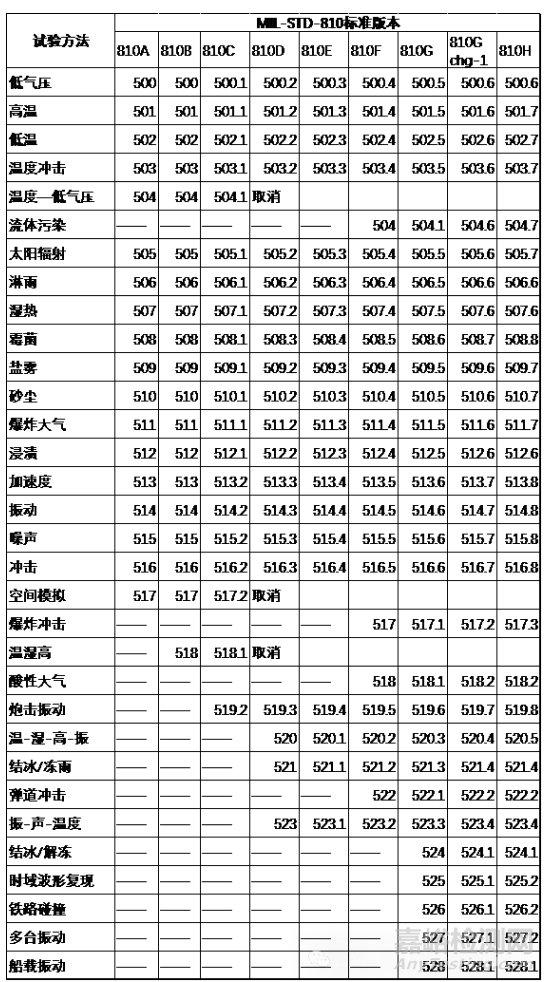

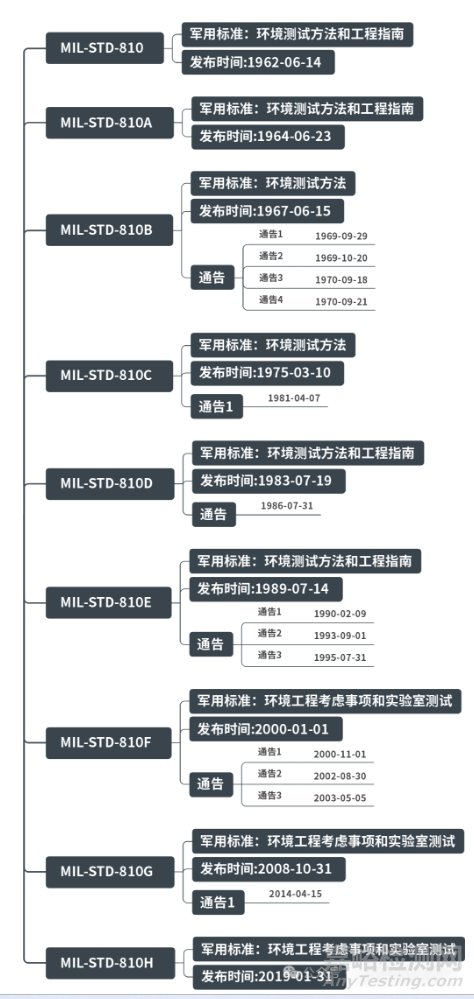

MIL-STD-810的版本
3、GJB150A的新版本
目前沒有查到有關新版本的消息。
二、高溫試驗相關標準
1、試驗標準
除150A的試驗標準外還有很多標準，以下羅列了一些高溫試驗的相關標準（有些版本的標準可能已經更新或者停用）：
1）GJB 標準
GJB128A-97 《半導體分立器件試驗方法》
GJB360A-1996 《電子及電氣元件試驗方法 方法108高溫壽命試驗》
GJB4.2-1983《艦船電子設備環境試驗 高溫試驗》
GJB548A-1996《微電子器件試驗方法和程序》
GJB548B-2005《微電子器件試驗方法和程序》
GJB548C-2021《微電子器件試驗方案和程序》
2）國外軍用標準
MIL-STD-810H《環境工程考慮與實驗室試驗》
MIL-STD-202F《電子及電氣元件試驗方法》
MIL-STD-883D 《微電子器件試驗方法和程序》
3）國內外民商用標準
ASTM D573-04（2015）《空橡膠的標準試驗方法 熱空氣干燥爐中測定橡膠變質》
ASTM D865-2011《橡膠在空氣中加熱變質的標準試驗方法(試管封閉法》
ASTM D3045-1992(2010) 《無負荷塑料熱老化的標準實施規程》
DIN 53508-2000《橡膠試驗 加速老化》
GB/T 2423.2-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫》
GB/T 12085.2-2010《光學和光學儀器環境試驗方法第2部分:低溫、高溫、濕熱》
GB/T 13543-92《數字通信設備環境試驗方法》
GB/T 28046.4-2011《道路車輛 電氣及電子設備的環境條件和試驗第4部分：氣候負荷》
GB/T 38661-2020《電動汽車用電池管理系統技術條件》
GB/T 228.2-2015《金屬材料 拉伸試驗 第2部分：高溫試驗方法》
GB/T 3512-2014 《硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗》
GB/T 7141-2008 《塑料熱老化試驗方法》
GB/T 1735-2009 《色漆和清漆 耐熱性的測定》
IEC 60068-2-2:2007《電工電子產品環境試驗 第2部分:試驗方法 試驗B：高溫》
ISO188-2011硫化橡膠或熱塑性橡膠加速老化和耐熱試驗
QC/T 413-2002《汽車電氣設備基本技術條件》
QC/T 413-2018《汽車電氣設備基本技術條件》
QC/T 1217-2024《車載有線高速媒體傳輸 萬兆全雙工系統 技術要求及試驗方法》4.5.3 耐高溫貯存性能 4.5.5 耐高溫工作性能
SJ/T 10325-92《汽車收放機環境試驗要求和試驗方法》4.1 高溫負荷試驗
SJ/T 10325-92《汽車收放機環境試驗要求和試驗方法》4.2 高溫貯存試驗
YD/T 1591-2009《移動通信手持機充電器及接口技術要求和測試方法》
TB/T 3021-2001《鐵道機車車輛電子裝置》
2、設備及檢定標準
GB/T 5170.2-2017 電工電子產品環境試驗設備檢驗方法第2部分：溫度試驗設備
GB/T 10592-2008 高低溫試驗箱技術條件標準
GB/T 11158-2008高溫試驗箱技術條件
GB/T 2424.5-2006電工電子產品環境試驗 溫度試驗箱性能確認
JJF1101-2019環境試驗設備溫度、濕度參數校準規范
三、GJB 150.3A高溫試驗的要點
1、試驗方法
GJB 150.3A-2009標準則提供了兩種試驗程序:程序I-貯存和程序Ⅱ-工作。程序I適用于評價高溫貯存后對裝備性能的影響，程序Ⅱ適用于評價裝備工作期間高溫對它的影響。世界范圍內基本熱和熱兩種氣候類型的高溫循環數據見表1和表2。應確定貯存和使用裝備的地域的氣候條件，確定高溫條件時應考慮其誘發條件是指裝備在極端的貯存或運輸情況下可能暴露于其中的空氣溫度條件。
GJB 150.3A 的高溫試驗程序

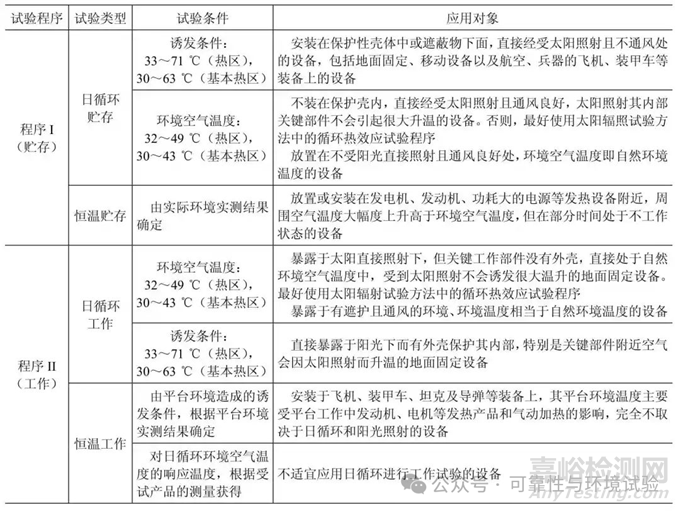

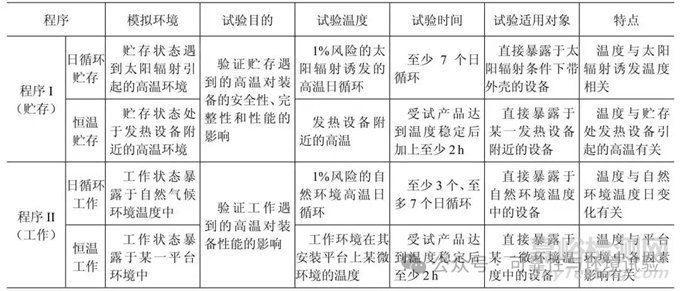

GJB 150.3A高溫試驗的試驗類型和應用對象

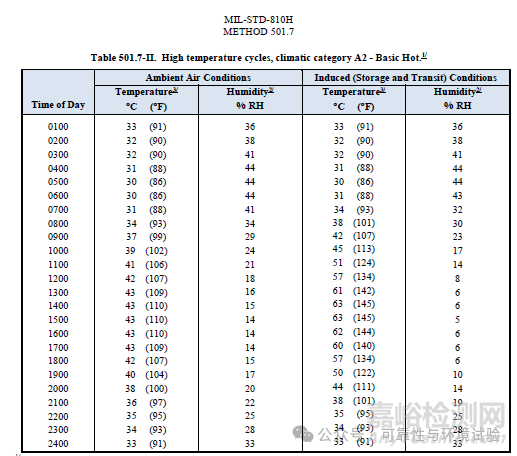

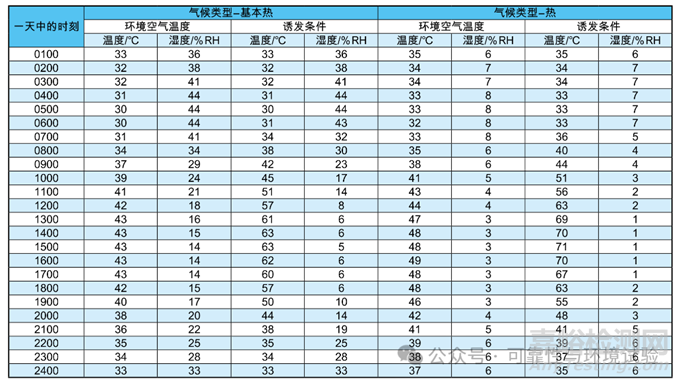

表1 高溫日循環

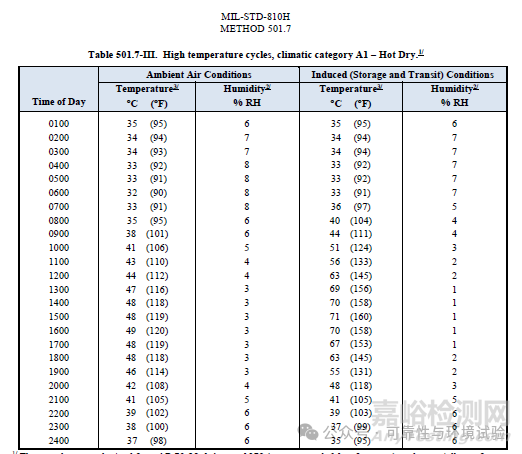

表2 高溫日循環溫度變化范圍一覽表
MIL-STD-810H相關內容
2、試驗周期
GJB 150.3A-2009標準中則明確表明，程序I-貯存試驗至少進行7個循環(每個循環周期24h)；程序Ⅱ-工作暴露試驗至少進行3個循環(每個循環周期24h)。另提出，當難以重現溫度響應時，建議最多采用7個循環。
3、溫度穩定時間
GJB 150.3A-2009標準中表明試件暴露于高溫環境中達到溫度穩定后，再保持試驗溫度至少2 h。
4、高溫試驗箱要求：
1) 風速≤1.7m/s
2) 防止在試件中產生與實際不符的熱傳遞
3) RH：無需控制濕度（若極低RH有影響，則按表1）
4) 溫度變化速率應不超過3℃/min
5) 溫度控制：除技術文件另有規定外，若試件工作以外的任何動作（例如打開箱門）會引起試件溫度或試驗箱溫度產生顯著的變化（大于2℃），則在繼續試驗前應使試件重新穩定到規定的溫度。若15min內不能完成工作性能檢測，則在繼續檢測之前應使試件的溫度/濕度恢復到規定的條件。
四、參考資料
全面解析GJB150A—2009《軍用裝備實驗室環境試驗方法》
高溫試驗原理、升溫速度變化以及高溫測試的標準
環境可靠性試驗：高溫試驗
GJB150A和GJB150的區別(上)
GJB150A和GJB150的區別(下)
你經常聽到的MIL-STD-810標準，到底是什么？
MIL-STD-810（環境工程考察和實驗室測試）介紹
MIL-STD-810G和MIL-STD-810H有什么區別？
一張表，厘清美軍環境試驗標準MIL-STD-810的前浪和后浪
剖析：軍用標準GJB 150A/150高溫試驗程序及其相互關系
GJB 150.3A中高溫試驗程序剖析（二）：高溫日循環數據的選用和標準應用分析
美軍標MIL-STD-810系列標準簡介
GJB548《微電子器件試驗方法和程序》更新到C版，各類試驗方法變化挺大。
來源：可靠性與環境試驗
