摘要: 采用旋涂法在汽車用鎂合金表面制備了4種改性涂層(不含有機改性硅酸鹽涂層和有機改性硅酸鹽涂層),對比分析了改性涂層的顯微形貌以及在3.5% NaCl溶液中浸泡不同時間后的耐腐蝕性能。結果表明,相較鎂合金基體,浸泡前的不含有機改性硅酸鹽涂層A試樣和浸泡1 d~9 d的涂層試樣的腐蝕電位都正移,腐蝕電流密度明顯減小,涂層A的耐腐蝕性能明顯優于鎂合金基體;4種改性涂層的腐蝕電位都相較鎂合金基體發生正向移動,且有機改性硅酸鹽涂層(涂層B、涂層C和涂層D)的腐蝕電位都比涂層A更正、腐蝕電流密度相較涂層A更小,腐蝕電流密度從小至大順序?yàn)椋和繉覥<涂層D<涂層B<涂層A<基體。隨著浸泡時間的延長,4種改性涂層的腐蝕電流密度都在增加,但相同浸泡時間下,涂層B和涂層C的腐蝕傾向相比涂層A更小、腐蝕速率相比涂層A較慢,且涂層C(KH-570/BTMSE=3/2)具有最佳的耐蝕性能。
關鍵詞: 汽車;AZ31B鎂合金;涂層;浸泡;耐腐蝕性能
AZ31B鎂合金由于具有密度低、比強度高、良好的彎曲性能、較高的韌性和抗阻尼性能等,在汽車、電子等行業有著廣泛應用[1],尤其是隨著汽車輕量化的發展,用鎂合金制作的汽車零部件(輪轂、發動機、車身等)也逐漸增多,這為鎂合金帶來巨大發展機遇的同時也對鎂合金的使用性能提出了更高的要求[2],如汽車用鎂合金除需要具備良好的強韌性外,還需要具有良好的耐腐蝕性能[3-5]。而鎂合金的耐腐蝕性較差,一直是制約其更廣泛應用的瓶頸,較為可行的方法是對鎂合金進行表面改性處理[6],以在不改變?cè)墟V合金基體的固有物性外,進一步提升其耐腐蝕性能。雖然目前對鎂合金進行表面改性方面的報道較多,如表面激光處理、表面化學鍍等[7-9],但是這些改性層的研究主要集中在無機涂層,而關于在鎂合金表面制備有機改性涂層方面的報道較少。本文以化學結構相對比較對稱、通過脫水縮聚獲得更多交聯點的KH-570硅烷偶聯劑和1,2-雙三甲氧基硅基乙烷(BTMSE)硅烷偶聯劑為原料,采用旋涂法在鎂合金表面制備4種改性涂層,對比分析了鎂合金基體和4種改性層在3.5% NaCl溶液中浸泡不同時間后的顯微形貌和耐蝕性能,以期優化改性層的制備工藝并推動有機改性涂層在汽車用鎂合金中的應用。
1、 材料與方法
1.1 材料與方法
汽車用AZ31B鎂合金的主要元素化學成分(質量分?jǐn)?shù),wt.%)為3.08Al、0.86Zn、0.48Mn、0.011Si、0.001Fe、0.001Cu、0.0006Ni,余量為Mg。改性劑為2.0 dl/g的聚三亞甲基碳酸酯-聚乳酸(共聚物P(TMC-DLLA),其中TMC/DLLA=70/30),KH-570硅烷偶聯劑(C10H20O5Si)和1,2-雙三甲氧基硅基乙烷(BTMSE)硅烷偶聯劑(C8H22O6Si2)。
1.2 試樣制備
采用線切割的方法加工20 mm×20 mm×4 mm鎂合金試樣,環氧樹脂鑲嵌后采用砂紙逐級打磨、金剛石研磨膏拋光、去離子水清洗和無水乙醇超聲清洗后吹干備用。采用旋涂法在鎂合金試樣表面制備了4種改性涂層:(1)不含有機改性硅酸鹽涂層,將2.0 dl/g的聚三亞甲基碳酸酯-聚乳酸溶解在四氫呋喃(THF)中,制備成質量分?jǐn)?shù)6%的聚合物溶液,采用旋涂法在均膠機上制備涂層,然后置于48 ℃烘箱中干燥36 h,得到涂層A;(2)有機改性硅酸鹽涂層,采用溶膠-凝膠法將x摩爾比的KH-570/BTMSE混合均勻,加入乙酸調節pH至5,加熱至42 ℃并攪拌60 min,然后繼續升溫至75 ℃,攪拌120 min,空冷至室溫并靜置48 h。在均膠機上采用旋涂法在涂層A試樣上制備有機改性硅酸鹽涂層(復合涂層),然后置于烘箱中進行48 ℃/15 min+75 ℃/30 min+120 ℃/60 min的熱固化處理,得到有機改性硅酸鹽涂層,其中x=2∶1、3∶2和4∶1的涂層分別命名為涂層B、涂層C和涂層D。
預先配置3.5% NaCl溶液,分別將經過預處理的鎂合金基體和涂層試樣置于3.5% NaCl溶液中浸泡,每3 d換一次溶液,浸泡完成后用去離子水清洗和酒精超聲清洗,吹干備用。
1.3 測試與表征
采用S-3400型掃描電子顯微鏡對涂層試樣的顯微形貌進行觀察;極化曲線和電化學阻抗譜測試采用Reference 600型電化學工作站進行測試,測試溫度為室溫,腐蝕介質為3.5% NaCl溶液,標準三電極體系的工作電極為被測試樣、鉑片和飽和甘汞分別為輔助電極和參比電極[10],掃描速率為1 mV/s,測試頻率為0.01 Hz~100 kHz。
2、 結果與討論
2.1 不含有機改性硅酸鹽涂層

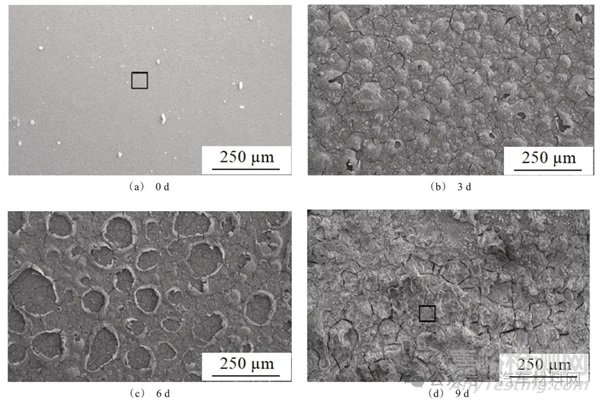

圖1為涂層A試樣在3.5% NaCl溶液中浸泡不同時間后的顯微形貌。浸泡前的涂層表面較為平整致密(圖1(a)),未見異常裂紋或者微孔缺陷存在;當浸泡時間為3 d時,涂層表面可見鼓包,局部破裂產生微孔,這可能與浸泡過程中溶液透過涂層與基體接觸并產生氫氣而聚集在涂層與基體之間有關[11];延長浸泡時間至6 d時,涂層表面可見大面積的剝落,這主要與浸泡時間延長使得氣體聚集程度增加并在鼓包處破裂有關[12];當浸泡時間延長至9 d時,剝落的涂層處已經發生明顯腐蝕,局部可見腐蝕產物覆蓋層。

圖1 涂層A試樣在3.5% NaCl溶液中浸泡不同時間后的顯微形貌
Fig.1 Microscopic morphology of coating A sample soaked in 3.5% NaCl for different times
圖2為鎂合金基體和浸泡不同時間后涂層A的極化曲線,浸泡溶液為3.5% NaCl溶液,浸泡時間為1 d、3 d、6 d和9 d,表1中列出了相應的電化學參數。鎂合金基體的腐蝕電位(Ecorr)和腐蝕電流密度(Jcorr)分別為-1.61 V和4.29×10-6 A/cm2;浸泡前涂層A試樣的腐蝕電位和腐蝕電流密度分別為-1.57 V和3.06×10-8 A/cm2。相較鎂合金基體,浸泡前的涂層A試樣和浸泡1 d~9 d的涂層試樣的腐蝕電位都正移,腐蝕電流密度明顯減小。腐蝕電位正向移動表明材料的腐蝕傾向減小,而腐蝕電流密度減小則表明腐蝕速率變?。?3-15],可見涂層A的耐腐蝕性能明顯優于鎂合金基體;隨著浸泡時間延長,涂層A試樣的腐蝕電流密度逐漸增大,浸泡9 d后的腐蝕電流密度仍然小于鎂合金基體,表明浸泡0 d~9 d的涂層試樣仍然具有優于鎂合金基體的耐蝕性。
表1 鎂合金基體和浸泡不同時間后涂層A的電化學參數
Tab. 1 Electrochemical parameters of magnesium alloy substrate and coating A after soaking for different times


圖2 鎂合金基體和浸泡不同時間后涂層A試樣的極化曲線
Fig.2 Polarization curves of magnesium alloy substrate and coating A sample after soaking for different times

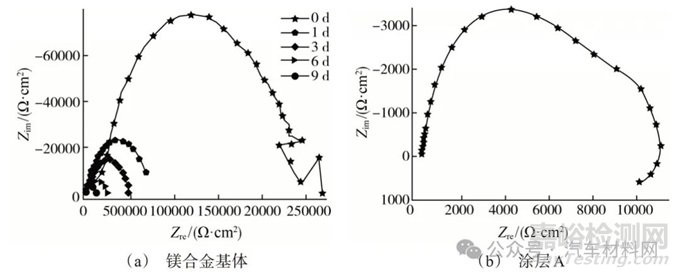

圖3為鎂合金基體和浸泡不同時間后涂層A的電化學阻抗譜。對比分析可知,涂層A浸泡0 d~9 d試樣的容抗弧半徑都明顯大于鎂合金基體試樣;對電荷轉移電阻的擬合結果可知,鎂合金基體試樣的電荷轉移電阻為3.60×104 Ω/cm2,而涂層A在浸泡0 d~9 d后的電荷轉移電阻都高于鎂合金基體,且電荷轉移電阻從大至小順序?yàn)椋? d>1 d>3 d>6 d>9 d>基體。這主要是因?yàn)楸砻嫱繉涌梢砸种齐娊赓|(zhì)溶液對基體材料的腐蝕[16],而隨著浸泡時間延長,涂層A的表面發生局部破損,對基體的保護作用減弱[17-18],電荷轉移電阻會減小,涂層A試樣的耐腐蝕性能降低。電化學阻抗譜的測試結果與極化曲線相吻合。

圖3 鎂合金基體和浸泡不同時間后涂層A的電化學阻抗譜
Fig.3 Electrochemical impedance spectra of magnesium alloy substrate and coating A after soaking for different times
2.2 有機改性硅酸鹽涂層
圖4為鎂合金基體與涂層試樣的極化曲線,表2為相應的電化學參數擬合結果。

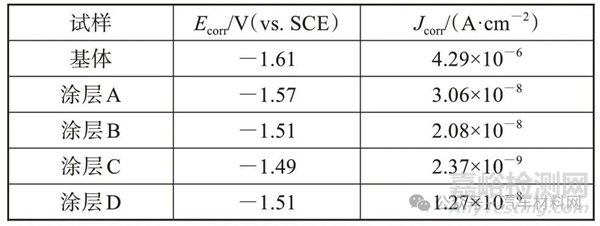

表2 鎂合金基體與涂層試樣的電化學參數
Tab.2 Electrochemical parameters of magnesium alloy substrate and coating samples


圖4 鎂合金基體與涂層試樣的極化曲線
Fig.4 Polarization curve of magnesium alloy substrate and coating sample
對比分析可知,4種改性涂層的腐蝕電位都相較鎂合金基體發生正向移動,且有機改性硅酸鹽涂層(涂層B、涂層C和涂層D)的腐蝕電位都相較涂層A更正、腐蝕電流密度相較涂層A更小,腐蝕電流密度從小至大順序?yàn)椋和繉覥<涂層D<涂層B<涂層A<基體??梢姡?種改性涂層的耐腐蝕性能都由于鎂合金基體,且耐腐蝕性由高至低順序?yàn)椋和繉覥>涂層D>涂層B>涂層A>基體。

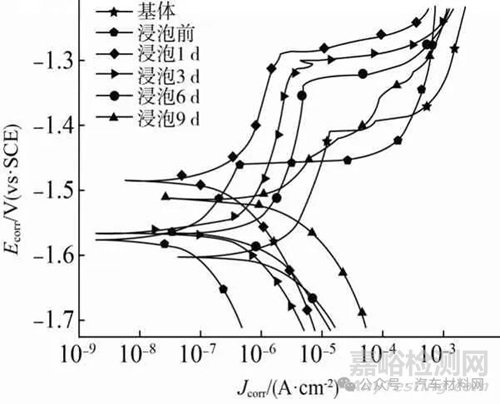

進一步對4種改性涂層在3.5%NaCl溶液中浸泡不同時間的試樣進行電化學性能測試,其中,涂層A試樣由于浸泡9 d后發生了較為嚴重腐蝕,所以只選擇浸泡時間1 d~9 d的試樣。圖5為浸泡不同時間后鎂合金表面改性涂層的極化曲線,表3列出了相應的極化曲線擬合結果。
表3 浸泡不同時間后鎂合金表面改性涂層的極化曲線的電化學參數擬合結果
Tab.3 Electrochemical parameter fitting results of polarization curves of modified coatings on magnesium alloy surfaces after soaking for different times


圖5 浸泡不同時間后鎂合金表面改性涂層的極化曲線
Fig.5 Polarization curve of modified coating on magnesium alloy surface after soaking for different times
對于涂層A試樣,隨著浸泡時間從1 d延長至9 d,腐蝕電位逐漸負移,腐蝕電流密度逐漸從1.83×10-7 A/cm2增加至11.42×10-7 A/cm2。對于有機改性硅酸鹽涂層(涂層B、涂層C和涂層D)試樣,隨著浸泡時間從1 d延長至9 d,腐蝕電位整體呈現負向移動趨勢,腐蝕電流密度增大;在相同浸泡時間下,涂層C的腐蝕電流密度最小,其次為涂層B,而涂層D的腐蝕電流密度最大。由此可見,隨著浸泡時間的延長,4種改性涂層的腐蝕電流密度都在增加,耐腐蝕性能降低;但是相同浸泡時間下,涂層B和涂層C的腐蝕傾向相對涂層A更小、腐蝕速率相對涂層A較慢,且涂層C(KH-570/BTMSE=3∶2)具有最佳的耐蝕性能,這主要與涂層中兩種前驅的摩爾比較為適宜,有助于基體與涂層形成良好結合,有效的阻擋了電解質溶液的滲透,更為有效保護鎂合金基體有關。

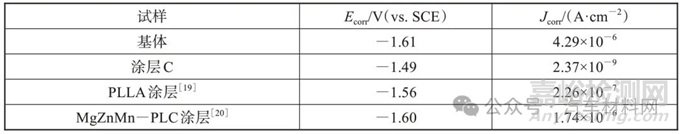

表4為鎂合金基體與表面涂層的電化學參數,分別列出了鎂合金基體、涂層C和相關文獻中PLLA涂層和MgZnMn-PLC涂層的腐蝕電位和腐蝕電流密度擬合結果。可見,涂層C以及文獻報道的PLLA涂層[19]和MgZnMn-PLC涂層[20]的腐蝕電位都相較鎂合金基體正向移動,而腐蝕電流密度都相對較小,且本文制備的涂層C的腐蝕電流密度最小,具有良好的耐腐蝕性能和應用前景,有望在汽車用鎂合金的表面改性中應用。
表4 鎂合金基體與表面涂層的電化學參數
Tab.4 Electrochemical parameters of magnesium alloy substrate and surface coating
3、結 論
(1)相較鎂合金基體,浸泡前的涂層A試樣和浸泡1 d~9 d的涂層試樣的腐蝕電位都正移,腐蝕電流密度明顯減小,可見涂層A的耐腐蝕性能明顯優于鎂合金基體;隨著浸泡時間延長,涂層A試樣的腐蝕電流密度逐漸增大,浸泡9 d后的腐蝕電流密度仍然小于鎂合金基體,表明浸泡1 d ~9 d的涂層試樣仍然具有優于鎂合金基體的耐蝕性。
(2)4種改性涂層的腐蝕電位都相較鎂合金基體發生正向移動,且有機改性硅酸鹽涂層(涂層B、涂層C和涂層D)的腐蝕電位都相較涂層A更正、腐蝕電流密度相較涂層A更小,且腐蝕電流密度從小至大順序?yàn)椋和繉覥<涂層D<涂層B<涂層A<基體。
(3)隨著浸泡時間的延長,4種改性涂層的腐蝕電流密度都在增加,耐腐蝕性能降低;但是相同浸泡時間下,涂層B和涂層C的腐蝕傾向相對涂層A更小、腐蝕速率相對涂層A較慢,且涂層C(KH-570/BTMSE=3∶2)具有最佳的耐蝕性能。
(4)本文制備的涂層C在防腐性能上優于文獻報道的PLLA涂層和MgZnMn-PLC涂層
