在半導體世界中，了解芯片內部結構是至關重要的，它不僅關系到芯片的性能，也是工程師們?cè)诠收戏治觥⒅圃旃に噧?yōu)化和新材料研究方面的重要工具。

1、傳統機械研磨

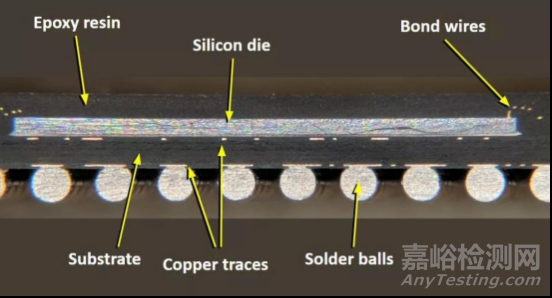

傳統機械研磨技術，是一種最為常見的觀察樣品截面的制樣方式，該方式簡單實用，因其成本效益高、操作簡便快捷，仍然是芯片截面分析中的主流方法之一。其獨特之處在于能夠?qū)崿F(xiàn)大面積觀察，如對于單顆芯片（Die）或整體封裝(Package)的全面觀察。

在需要對堆疊的結構進行深入尺寸量測或是失效點全面檢視時，機械研磨無疑是最合適的選擇。

其操作步驟簡單，包括機械切割、冷埋、研磨和拋光。

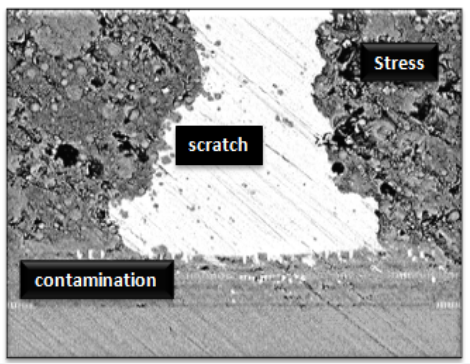

這種方法雖好，但也有其局限性：在制備過程中，樣品容易受到機械應力而造成不必要的損傷，如變形、劃痕、裂縫等缺陷存在于試片表面，容易對結果造成干擾或誤判，對工程師的經驗以及操作有著很高的要求。

2、離子研磨（CP）Cross-section Polisher

為解決傳統機械研磨中的應力問題，離子研磨技術應運而生。離子研磨一般稱呼為 ion milling 或 CP（cross-section polishing），其使用的是氬離子束切割，這可以最大程度地降低人為和機械應力帶來的損傷。

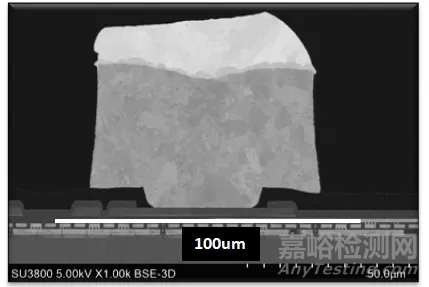

CP的高精度、無應力切削顯著改善了樣品制備的表面質量。此方式可以避免在研磨過程中所產生的應力、刮痕、拋光液粒子的殘留，完成的樣品表面光滑無損傷，同時可以表現出材料內部的真實結構，有利于后續使用SEM、EDS或其它分析設備對樣品進行進一步的觀察和分析。

然而，CP技術雖然帶來了高質量的制備效果，其制備速度較慢，時間大大增加。

3、雙束聚焦離子束Dual-Beam FIB

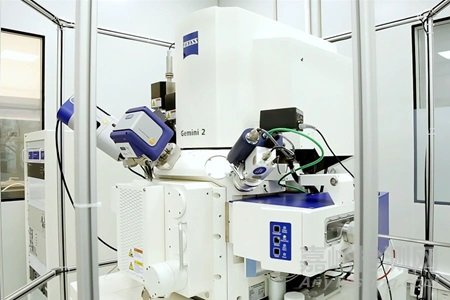

雙束聚焦離子束(Dual-Beam FIB)系統是一種集成了單束聚焦離子束和掃描電子顯微鏡(SEM)功能的高精度微納加工技術。這種系統利用加速之后的高能離子束對樣品進行納米級精確切割，實現了對材料的微觀加工和分析。避免傳統研磨產生的截面粗糙的情況以及部分樣品受力產生的形變而產生的干擾。

截面分析

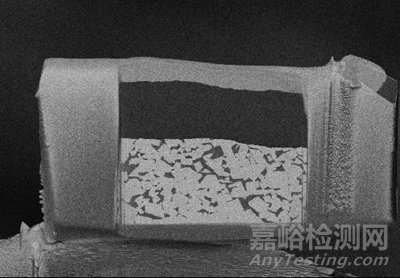

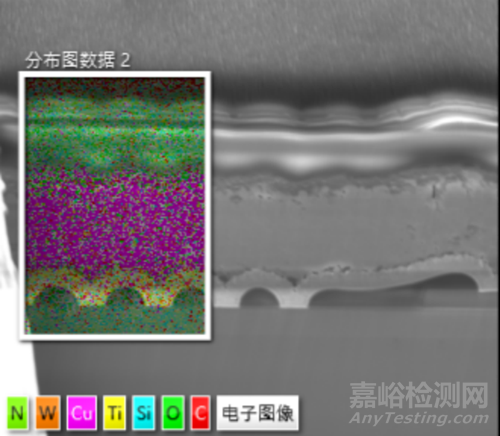

DB-FIB可以定點獲取清晰平整的樣品截面，對目標位置經行成分分析、尺寸測量。

線路修補

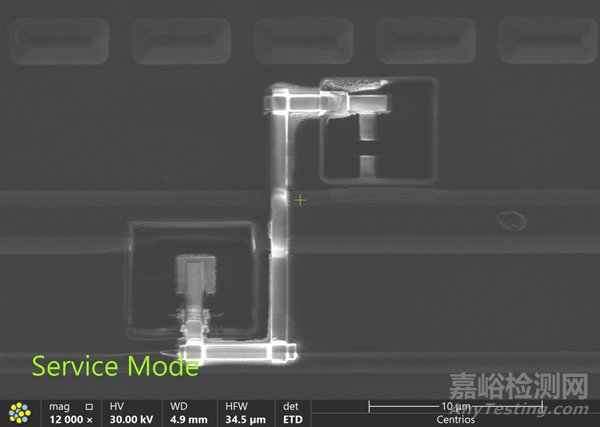

在芯片的設計驗證及缺陷修復過程中，經常會運用到FIB進行線路的切割以及連接，可以精確地修改電路。

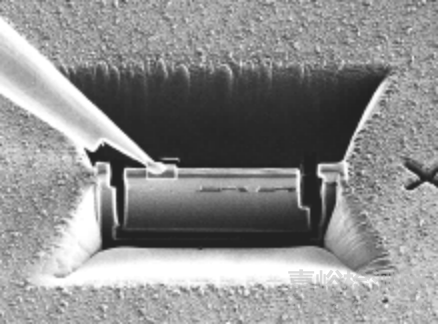

TEM樣品制備

適用于半導體、金屬材料、生物材料、電池材料、陶瓷材料等的TEM樣品制備，對于需要高分辨圖像、晶體缺陷分析、高精度定點制備的樣品來說是不可或缺的。

不同的芯片截面分析技術有著各自的優勢和局限性。選擇哪一種技術，取決于分析的需求、樣品的類型、以及客戶對質量與成本的具體要求。
