中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘要：本文介紹了不同原材料對戶內(nèi)鑄件用紋理粉末涂料紋理效果的影響，重點從聚酯樹脂、環(huán)氧樹脂、皺紋劑、填料及助劑的方面調(diào)整配方設(shè)計，滿足性能的同時，達到紋理美觀的需求。

引言

近些年，隨著粉末涂料行業(yè)的發(fā)展，裝飾性紋理粉末涂料的用量也在逐步的增長。裝飾性紋理粉末涂料的特點是紋理美觀清晰, 這種紋理可以彌補涂層表面針孔、橘皮、麻點等缺陷, 以及金屬工件表面不平整帶來的缺陷, 因此特別適合表面不夠平整的鑄件的涂敷。當(dāng)然人們對裝飾性紋理類涂料的整體要求也在逐步增加，既要求紋理美觀的同時也追求性能的優(yōu)異，尤其在戶內(nèi)鑄鐵件上噴涂的紋理類粉末涂料要求更加嚴格，要想得到紋理偏大立體感強且不露底的紋理粉末涂料較為困難，本文重點從樹脂、環(huán)氧及皺紋劑、填料、助劑等方面分析，介紹了戶內(nèi)鑄鐵件用大桔紋粉末涂料的配方研究。

1、樹脂對紋理的影響

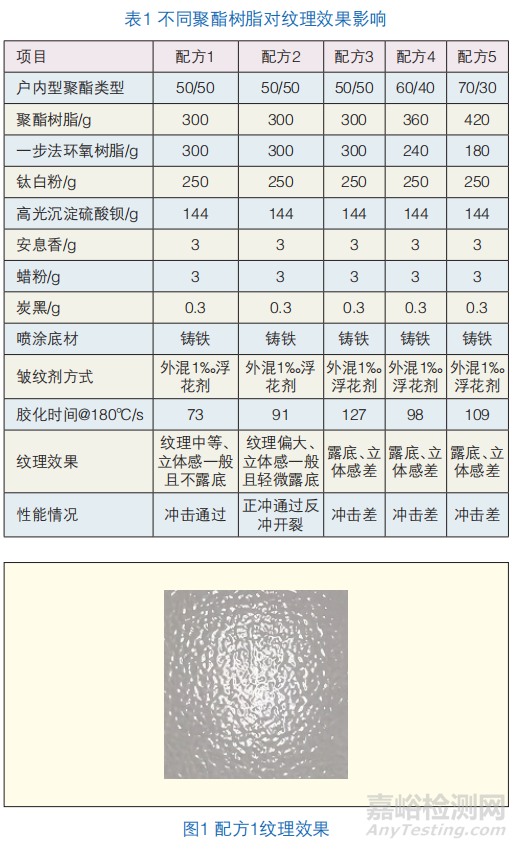

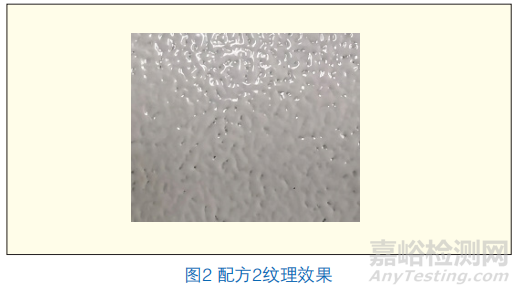

樹脂作為粉末涂料中的成膜物質(zhì)，占粉末涂料整個配方中的較大比例，以下對我司幾種戶內(nèi)型聚酯樹脂進行打樣做桔紋紋理類實驗，討論不同樹脂對桔紋效果的影響。配方1和配方2紋理效果見圖1~2，配方3~5紋理效果太差，不再附圖。

備注：配方1~3為同一種50/50類型聚酯樹脂，通過調(diào)整樹脂配方中促進劑的量以達到反應(yīng)速度從配方1到配方3由快到慢的效果，配方4為戶內(nèi)60/40類型，配方5為戶內(nèi)70/30類型。

試驗分析：

從以上試驗數(shù)據(jù)來看，不同的樹脂在鑄鐵件上表現(xiàn)的紋理有很大的不同。綜合選用樹脂的品種來說，酸值越高、反應(yīng)速度較快的樹脂相對于反應(yīng)較慢的樹脂來說性能更加優(yōu)異且不易露底。另一方面，選用粘度較高的聚酯在粉末成型時的立體感也會更強，此類分析文章較為廣泛，此處不再進行贅述。

2、不同環(huán)氧樹脂對紋理的影響

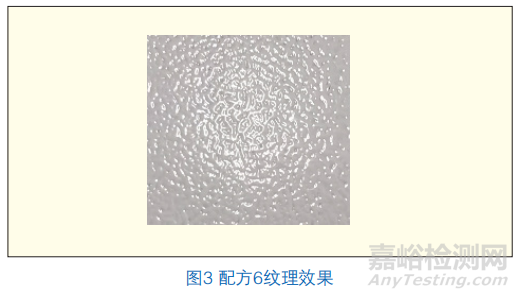

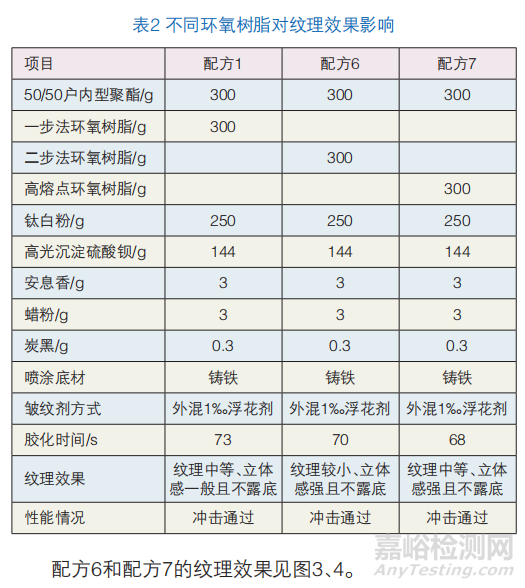

環(huán)氧樹脂與戶內(nèi)型聚酯樹脂在粉末涂料體系中可互為固化劑，其對于粉末涂料的性能有著很大的影響。紋理粉末涂料作為粉末涂料的一個分類，環(huán)氧樹脂的選用同樣會對紋理粉末涂料產(chǎn)生巨大的影響，以下采用同一種聚酯樹脂(前文討論得到的紋理效果較好的配方1使用的50/50聚酯樹脂)，配套不同類型的環(huán)氧樹脂進行打樣做桔紋紋理實驗，討論不同環(huán)氧樹脂對于桔紋效果的影響。

試驗分析：

從以上試驗數(shù)據(jù)來看，不同的環(huán)氧固化劑對紋理同樣有著不小的影響，做立體感強兼顧性能的紋理時應(yīng)選用高熔點的環(huán)氧樹脂固化劑為佳。

3、皺紋劑對紋理的影響

目前市面上對于紋理粉末涂料的配制，一般采用外混浮花劑和內(nèi)擠兩種方式。本實驗室采用同一種配方為基準(前文所述配方7)，通過調(diào)節(jié)浮花劑的用量或內(nèi)擠CAB來比較不同方式配制得到的紋理粉末涂料的效果。

試驗分析：

結(jié)合內(nèi)加CAB及外混浮花劑等方式來看，內(nèi)加CAB的紋理立體感不如外混浮花劑的立體感強，但實際應(yīng)用過程中外混的對于下游噴涂客戶的回收粉處理較為困難，所以應(yīng)充分考慮各自的實際情況來確定添加方式；浮花劑的加量決定著紋理的大小，選擇合適的添加量尤為重要。

4、填料、助劑對改善紋理的影響

要想獲得立體感強性能優(yōu)異的較大紋理花紋也可適當(dāng)提高配方中的樹脂含量，但一般樹脂含量較高的時候易產(chǎn)生露底現(xiàn)象，這時候需要結(jié)合不同吸油量的填料及助劑來實現(xiàn)大花紋不露底的板面，例如加入一定量的輕鈣等來增強立體感、添加一定量的促進類助劑實現(xiàn)粉末涂料膠化時間的縮短，來防止露底現(xiàn)象。這些都應(yīng)結(jié)合樹脂含量、種類及性能來進行調(diào)整才能達到預(yù)期效果，此處不再進行贅述。

5、結(jié)語

隨著粉末涂料行業(yè)的優(yōu)化發(fā)展，客戶對于粉末涂料的要求也在逐漸的提高，在設(shè)計此類紋理配方時應(yīng)綜合粉末品種、客戶實際噴涂情況及成本等因素進行合理的優(yōu)化配方及選材進行生產(chǎn)，才能更好的滿足自身及客戶的要求。

來源：2023粉末涂料與涂裝第一期

作者：文 / 王永波、張啟( 安徽神劍新材料股份有限公司 )
