本文主要介紹防浪涌電路中的元器件之壓敏電阻以及一些常用的電路。



1、概述:



防浪涌電路中的元器件主要有氣體放電管、壓敏電阻、TVS管、TSS管、保險管、熔斷器、空氣開關、還有電感、電阻、電容等。



本文我們來詳細分析壓敏電阻的工作原理。

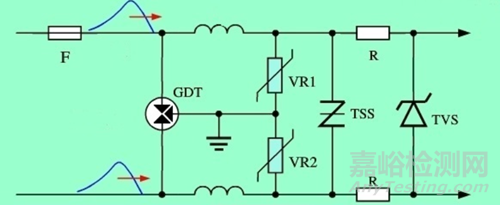

壓敏電阻，簡稱VDR（Voltage Dependent Resistor，在電路圖中有時用VR標識，如下圖所示：

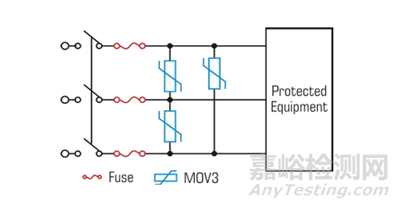

目前，市面上的壓敏電阻多為氧化鋅為（ZnO）主體材料，摻雜多種金屬氧化物，所以有的電路圖中用MOV（Metal Oxide Varistors 金屬氧化物壓敏電阻）標識，如下圖所示：

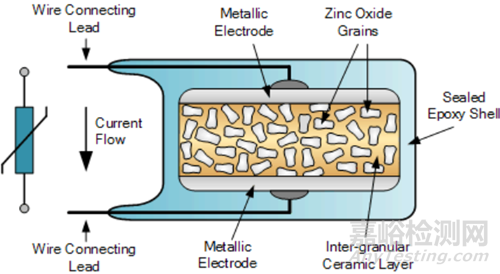

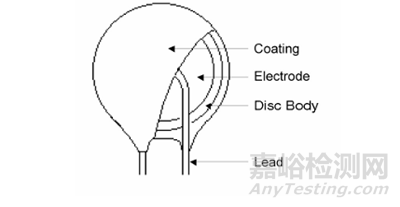

它是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件，其結構圖如下圖所示：

如下圖所示為其常用原理圖符號：

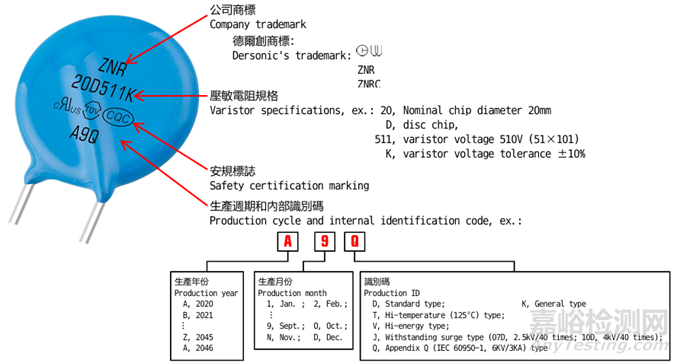

壓敏電阻上面一般有絲印，絲印標識解釋如下：

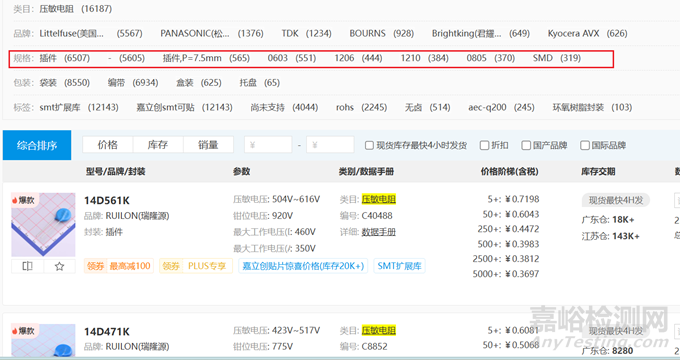

其封裝通常是插件式的，也有很多貼片式的，如下為某平臺搜索壓敏電阻時的結果：

物如其名，壓敏電阻的是對電壓敏感的器件，是一種限壓型浪涌保護器件?



當過電壓出現在壓敏電阻的兩極間時，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。



壓敏電阻雖然能吸收很大的浪涌能量，但不能承受毫安級以上的持續電流，在用作過壓保護時必須考慮到這一點。

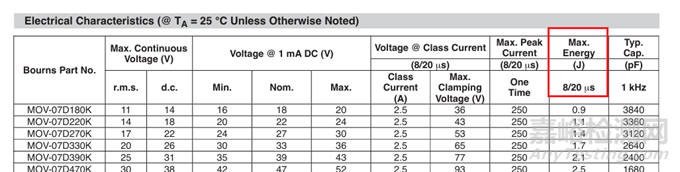

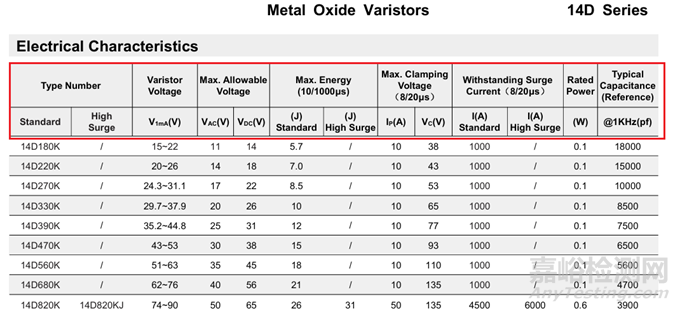

壓敏電阻的主要參數有壓敏電壓、 通流容量、 結電容及響應時間等，如下圖所示為某品牌壓敏電阻的參電氣特性：



下面對表中參數進行簡單介紹：



壓敏電壓（Varistor voltage）：即擊穿電壓或者閾值電壓，指在規定的直流電流流過壓敏電阻時，壓敏電阻兩端的直流電壓值，通常被稱為UB。



該值大多數情況下是在 1mA直流電流通入壓敏電阻時測得的電壓值。



其產品電壓范圍可從 10-9000V不等，可根據需要正確選用。



最大允許工作電壓（Max.Allowable Voltage）：在環境溫度25℃下，允許連續施加在壓敏電阻上的最大正弦電壓的有效值UAC（總諧波失真通常小于5%）或者直流工作電壓值UDC。



最大耐受的能量（Max.Energy）：使壓敏電阻壓敏電壓波動±10%時的最大能量，測試電壓為10/1000us（10us上升時間，1000us半峰值時間）。



有的壓敏電阻測試條件為8/20us。如下圖所示：

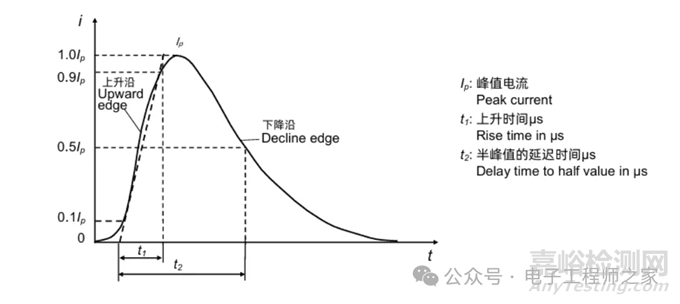

80/20us代表一個上升時間為8µs，半峰值時間為20 µs的沖擊電流波形，如下圖所示：

最大鉗位電壓（Max.Clamping Voltage）：在標準脈沖電流波形下（8/20us）壓敏電阻兩端的最大電壓。



耐沖擊電流（Withstanding Surge Current）：有的文章中也稱為通流容量。



即在環境溫度為25℃情況下，對于規定的沖擊電流波形和規定的沖擊電流次數而言，壓敏電壓的變化不超過±10％時的最大脈沖電流值。



額定功率（Rated Power）：在25℃的環境溫度下的最大允許平均功耗。

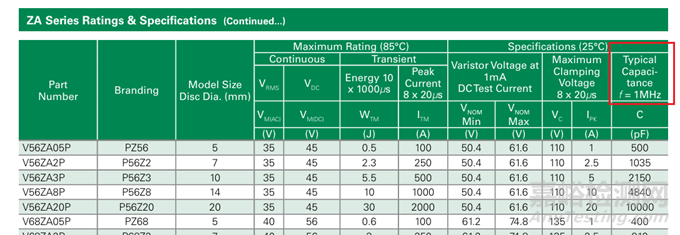

典型電容（Typical Capacitance）：等效的典型結電容。該容值相較于TVS以及空氣放電管比較大。測試條件中有的是在1KHz條件下側得，有的是在1MHz條件下測得，如下所示：



壓敏電阻主要可用于直流電源? 交流電源? 低頻信號線路? 帶饋電的天饋線路。



在正常的工作條件下，壓敏電阻的電阻很高，當兩端電壓超過變壓器額定值時，其電阻會隨著電壓的增加而急劇下降。

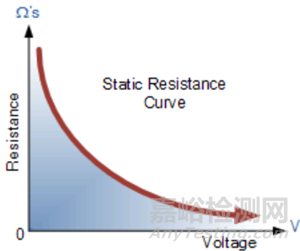

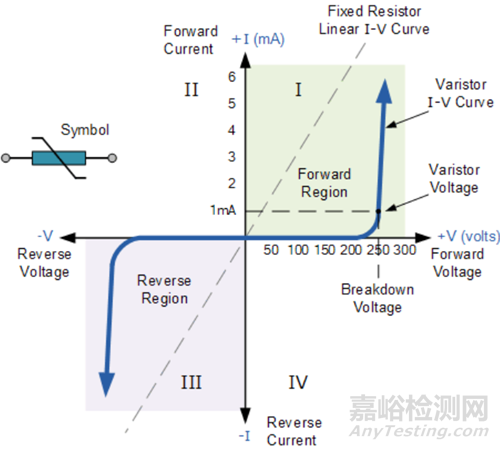

根據這個特點，其I/V曲線如下所示：

根據曲線我們可以看出，不導通時，I/V曲線保持線性關系，當兩端電壓超過壓敏電壓時，由于半導體材料的雪崩效應，壓敏電阻呈現類導通狀態，電壓被限制在一定的電平下。



2、壓敏電阻使用時的注意事項：



壓敏電阻結電容比較大，所以不宜直接應用在高頻信號線路的保護中。



應用在交流電路的保護中時, 因?yàn)槠浣Y(jié)電容較大, 會增加漏電流, 所以在設計保護電路時需要充分考慮?



壓敏電阻的響應時間為ns級, 比空氣放電管快（有關空氣放電管的文章請參考《氣體放電管》）, 比TVS管稍慢一些, 一般情況下用于電子電路的過電壓保護時, 其響應速度可以滿足要求?

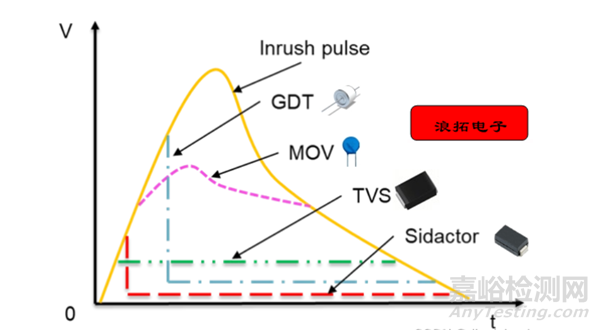

下圖為幾種常用浪涌器件在標準沖擊電壓下的響應對比：

壓敏電阻的通流容量較大, 但比氣體放電管小? 壓敏電阻的壓敏電壓 (UB )? 通流容量是電路設計時應重點考慮的?



為了延長器件的使用壽命，ZnO壓敏電阻所吸收的浪涌電流幅值應小于手冊中給出的產品最大通流量。



如手頭產品的通流量不能滿足使用要求時，可將幾只單個的壓敏電阻并聯使用。



并聯后的壓敏電不變，其通流量為各單只壓敏電阻數值之和。



要求并聯的壓敏電阻伏安特性盡量相同，否則易引起分流不均勻而損壞壓敏電阻。



在直流回路中, 在選型時應當:



UB  ≈(1.8~2) Udc



 式中, Udc 為回路中的直流工作電壓?



在交流回路中, 應當：



UB ≈ (2.2~2.5) Uac



式中, Uac 為回路中的交流工作電壓?



上述取值原則主要是為了保證壓敏電阻在電源電路中應用時, 有適當?shù)陌踩６?



在信號回路中時, 應當:



UB ≈ (1.2~ 1.5) Umax



式中, Umax 為信號回路的峰值電壓?



壓敏電阻的失效模式主要是短路, 當通過的過電流太大時, 也可能造成因閥片被炸裂而開路?



壓敏電阻使用壽命較短，經多次沖擊后性能會下降。因此，由壓敏電阻構成的防雷器長時間使用后存在維護及更換的問題。

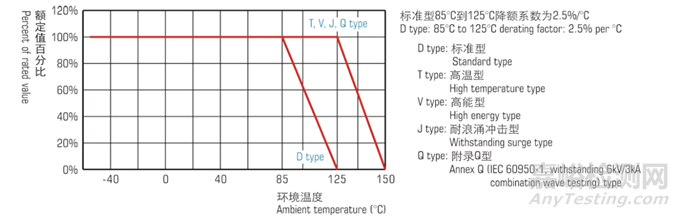

壓敏電阻也會受溫度的影響，某品牌壓敏電阻工作溫度的降額曲線如下所示（不同品牌和系列的不同）：



壓敏電阻器受損時，可能出現破碎飛散，因此要對集成產品加保護蓋或外盒。



請勿安裝在可燃物品（塑料電線、樹脂合成物等）附近。若無法避免，請使用不燃性保護外殼。



下面分享幾個典型應用電路：



在DC或者AC單相的線間使用時，將保險絲與壓敏電阻器串聯，如下圖所示：

在線-地間使用時，壓敏電阻器短路時會產生接地電阻，電流保險絲不會熔斷，可能引起壓敏電阻器外涂層樹脂冒煙或起火。



為避免上述情況，請?jiān)陔娫炊税惭b漏電斷路器。如無漏電斷路器，則需將電流保險絲與溫度保險絲串聯使用。如下圖所示：

在A(yíng)C三相電的相間使用時，將保險絲與壓敏電阻器串聯，如下圖所示：

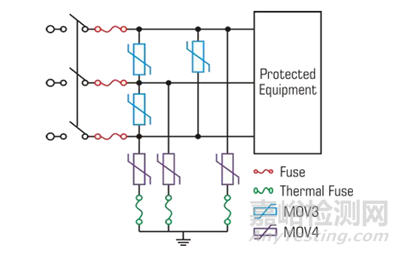

AC三相的線-地間使用時，如無漏電斷路器，則需將電流保險絲與溫度保險絲串聯使用。如下圖所示：

在帶電部件與金屬部件之間使用壓敏電阻器時，壓敏電阻器短路時有觸電危險，故請將金屬部件接地或勿與人體接觸。



所用壓敏電阻器與電流保險絲的額定電流，一般推薦按下表進行選定：

保險絲的位置請按照前面電路圖中所示放置。



此外，在用戶端，當壓敏電阻器損壞時，要確認其設備是否會發生2 次傷害。



將壓敏電阻器與溫度保險絲連接時，用戶端請盡量選用熱結合較好的保險絲。

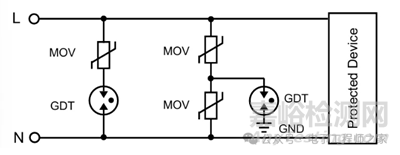

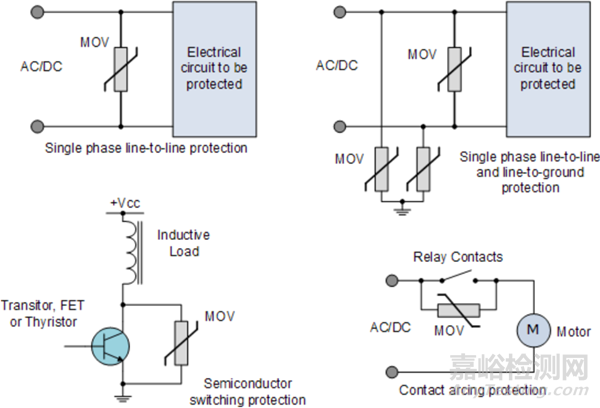

壓敏電阻還有一些其它的應用電路供大家參考：

壓敏電阻的使用環境：



壓敏電阻器不可在室外使用。



不可在陽光直射場所、發熱源附近或溫度超過使用溫度范圍的場所使用。



不可在淋雨、蒸汽、高濕度的場所使用。



不可在粉塵或鹽分較多的場所以及被腐蝕性氣體污染的環境中使用。



加工條件：



不可采用可能導致外涂層樹脂劣化的溶劑（稀釋劑、丙酮等）進行清洗。



不可施加可能導致外涂層樹脂或元件出現破損的沖擊或撞擊、壓力。



將壓敏電阻器進行樹脂鍍膜（含護膜塑模）時，不可使用可能導致壓敏電阻器劣化的樹脂。



壓敏電阻器外涂層樹脂附近的引線部位不可進行強烈折彎或施加外力。

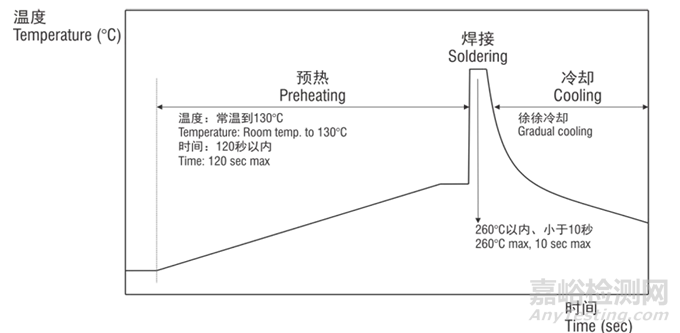

焊接時，請?jiān)谌缦聴l件下進行。且不可將構成壓敏電阻器的焊接部位或絕緣材料熔化。

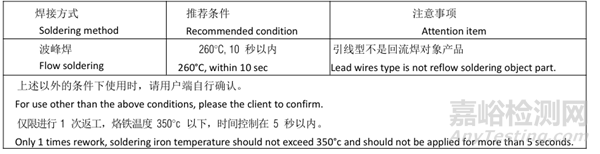

推薦焊接條件如下：

保存條件：



壓敏電阻器不可保存在高溫、高濕場所。保存場所室溫 40°C 以下，濕度 75%RH 以下，保存期限為 1 年。



長期間保管（1 年以上）時，使用時請確認產品的可焊性。



不可保存在腐蝕性氣體（硫化氫、亞硫酸、氯氣、氨氣等）環境中。



保存場所避免陽光直射、結露等。
