一、前言

隨著技術的發展和產品的迭代，市場競爭越來越激烈，要想獲得生存空間就必須主動迎合市場需求。本次分享的案例就是為了迎合客戶需求而設計的一款小型植物培育機。

二、實際案例

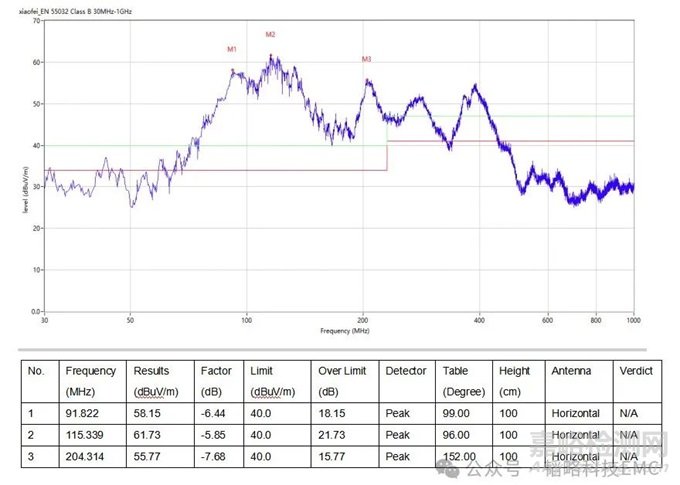

機器初始測試數據如下：

可以看出，機器的輻射超標嚴重，最高點超標了21.73db，整改起來難度不小。

由于本次整改的機器不常見，為了各位看官能夠更好地了解該機器，我把機器的架構整理了出來，該機器的整體架構如下：

從架構中可以看出，板上能成為強干擾源的模塊不多：

①上LED燈板的電源模塊，風扇；

②下LED燈板的電源模塊；

③兩個抽水電機模塊。

那么該機器的真實噪聲源跟我們理論分析出來的是否一樣呢？下面讓我們在暗室中進行實測驗證。

在暗室中我們可以通過簡單的接口插拔測試來排查噪聲源所在，這種方法尤為高效。測試完之后發現抽水電機模塊沒問題，在斷掉上LED燈板和下LED燈板后，數據能通過測試，那我們就可以初步判定強噪聲源就是在兩個燈板處，然后針對兩個燈板的電源模塊進行整改。

【整改措施如下】：

①上LED燈板的升壓電路的電源芯片輸入端增加1nF，10nF濾波電容，輸出端增加1nF，10nF濾波電容；

②上LED燈板的風扇接口正負極之間并聯1nF電容；

③上LED燈板的電源輸入端增加共模電感，TLDCM7035-2-701TF；

④原主控制板電源輸入處的共模電感l(wèi)ayout位置不合理，手動將該共模電感移到線束上，后續改板再重新layout；

⑤下LED燈板的升壓電路的電源芯片輸入端增加1nF，100nF濾波電容，輸出端增加1nF濾波電容；

⑥下LED燈板的降壓電路的電源芯片輸入端增加1nF，100nF濾波電容，SW腳靠近芯片端增加1nF濾波電容，輸出電感后增加1nF濾波電容。

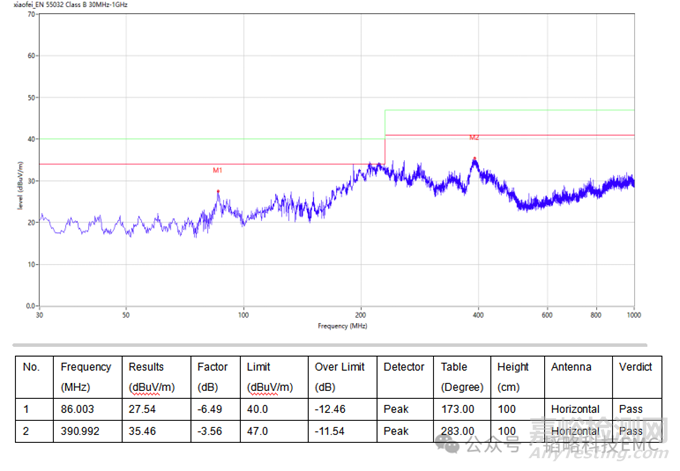

【整改后的測試數據如下】：

測試數據成功降到標準限值以下，又是一次成功的整改。

三、總結

雖然在整改中會遇到各種各樣的機器，功能眾多，但它們最容易出現EMC問題的還是那熟悉的電源模塊。學會如何改善電源電路，可以讓你整改更有效率。
