前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度



本文對鋁和銅腐蝕模型進行研究

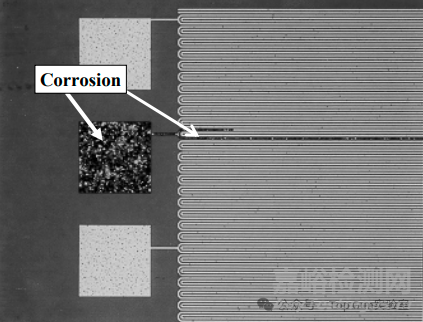

當超大規模集成電路（ULSI）設備暴露于濕氣和污染物時，可能會發生腐蝕失效。腐蝕失效通常分為兩大類：焊盤腐蝕或內部芯片腐蝕。焊盤腐蝕通常更常見，因為芯片的焊盤區域金屬沒有覆蓋鈍化層；若芯片鈍化層存在某些弱點或損壞，使得濕氣和污染物（例如氯離子）能夠到達金屬化層，那么內部芯片金屬化腐蝕（芯片內部，遠離焊盤）也可能發生。

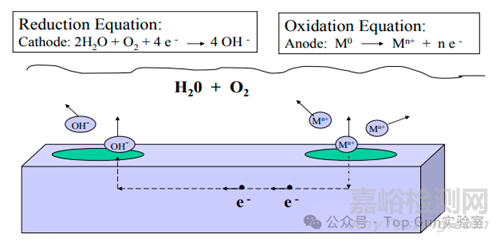

腐蝕通?？梢杂?ldquo;原電池反應”來描述，要發生原電池反應需要有如下四個條件才能發生腐蝕：陽極，陰極，電解質和導體，以及提供氧化/還原過程所需電子流動的路徑。原電池反應的原理如下所示。

如果覆蓋金屬化層的原生氧化物存在缺陷，就會發生金屬腐蝕。一般來說，鋁會形成良好的自鈍化氧化物，其腐蝕性比銅小得多，盡管原電池序列所顯示的情況正好相反。然而，如果在水中加入氯離子，那么保護鋁的原生氧化鋁（Al?O?）將迅速減少，從而暴露出高活性的原始鋁表面，隨后鋁會迅速腐蝕。

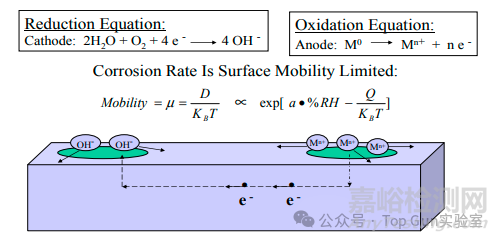

為了使腐蝕以快速的速率繼續進行，污染物和金屬離子必須能夠分別快速擴散到腐蝕區域和從腐蝕區域擴散出來。這在液體中很容易發生，液體/濕腐蝕的活化能通常非常低（~0.3eV）。然而，研究表明腐蝕速率非常依賴于相對濕度百分比（%RH），在相當寬的濕度條件范圍內，表面遷移率已被證明與%RH呈指數關系。



常見的用于加速金屬腐蝕失效機制的行業測試標準如下所示：

1）帶電雙八五（有偏壓，85°C和85%RH）；

2）高壓蒸煮（無偏壓，121°C和100%RH）

3）高加速應力測試（HAST）（有偏壓，121°C和85%RH）

4）無偏壓高加速應力測試（uHAST）（無偏壓，121°C和85%RH）。

注：

1）如果氯化物是腐蝕劑，鋁腐蝕的活化能范圍在0.7~0.8eV。

2）上文所說的相對濕度是指局部相對濕度，即在硅芯片和封裝之間的界面處的相對濕度，不是環境相對濕度。若功耗小，那么環境相對濕度可看做與局部相對濕度相同；若功耗大，帶電應力測試需要采用小于100%的占空比，以使局部和環境相對濕度值一致，從而獲得有意義的測試數據。

為了將加速金屬腐蝕結果外推到現場使用條件，下文將討論四種失效時間（TTF）和加速因子（AF）計算模型。

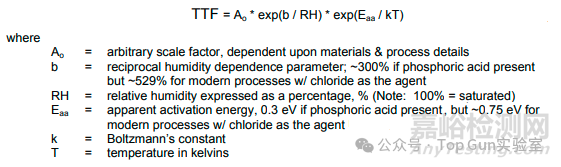

1）倒數指數濕度模型：

AF計算公式如下：

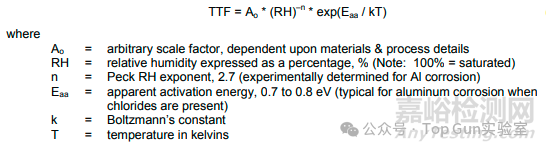

2）冪律模型：

AF計算公式如下：

注：冪律模型因其簡單性使其成為行業中使用最廣泛的腐蝕模型。

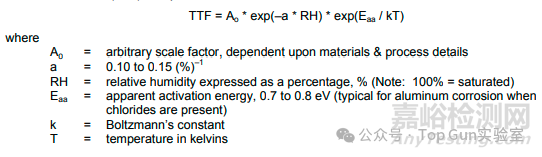

3）指數模型：

AF計算公式如下：

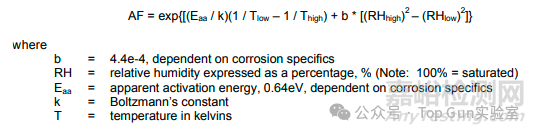

4）勞森濕度模型：

勞森模型將相對濕度（%RH）的擬合參數與加速模型的阿倫尼烏斯部分相加，它加入了一個擬合因子。

AF計算公式如下：

冪律模型金屬腐蝕壽命預估示例：

目標：

計算由于氯化物污染導致的鋁腐蝕（鍵合焊盤）在正常使用環境與HAST環境下的加速因子（AF）。



假設條件：

1）正常使用條件為：50°C芯片溫度和芯片表面濕度10%RH（這可能與 20°C/50%RH的室內環境一致），且工作電壓Voffice=5.0V

2）加速條件為：130℃和85%RH，VHAST=6.0V

3）佩克相對濕度指數：2.7，這是通過實驗確定的鋁腐蝕的指數

4）表觀活化能Eaa：0.75eV

假設腐蝕速率與外加電壓呈線性關系

AF計算公式：

AF=[(RH)HAST/(RH)office]n*(VHAST/Voffice)*exp[(Eaa/k)(1/Toffice–1/THAST)]



假設條件代入計算：



AF=[85%RH/10%RH]2.7*(6.0V/5.0V)*exp[(0.75eV/8.62x10–5eV/K)(1/(273+50)K–1/(273+130)K)]=323*1.2*210=~8.15x104



結論：從HAST環境轉換為正常使用環境，TTF值增加到加速壓力（HAST）值的81500倍，其中323倍是由于%RH，1.2倍是由于外加電壓，210倍是由于溫度。



相關文獻：



1）H . Koelmans, “Metallization Corrosion in Silicon Devices by Moisture-Induced Electrolyis,” IEEE International Reliability Physics Symposium Proceedings, 1974, pp. 168-171.



2）J. Flood, “Reliability Aspects of Plastic Encapsulated Integrated Circuits,” IEEE International Reliability Physics Symposium Proceedings, 1972, pp. 95-99.
