      貝氏體型非調質鋼具有良好的強度和韌性，其碳含量一般較低，顯微組織基本為貝氏體，有少量鐵素體和珠光體，抗拉強度可達800～1000MPa，甚至更高。目前已經廣泛應用于工程機械行業、車輛行業、民用行業、海洋領域等。貝氏體型非調質鋼的熱處理通常采用空冷熱處理，具有良好的強韌性配合，其力學性能超過了典型貝氏體鋼、調質鋼的力學性能，然而在空冷熱處理時，當貝氏體型非調質鋼的零件尺寸較大時，空冷過程零件表面和心部由于存在冷速差，會導致零件斷面力學性能不均勻，影響使用性能。

      在已有的報道中，李夢鴿等研究表明不同直徑貝氏體鋼試棒，經空冷+回火后的組織均為貝氏體鐵素體和殘余奧氏體，屬于無碳化物貝氏體組織，30mm以下棒料熱處理后組織變化較小，直徑50～70mm 的棒料心部組織有所粗化，并伴隨粒狀貝氏體體積分數的增加。熱處理后，隨棒料直徑的增加，其強度和硬度有降低的趨勢。羅毅等研究了一種尺寸為460mm×800mm的非調質預硬型塑料模具鋼，研究表明心部組織比表層粗大，表層存在變形帶特征，心部的貝氏體鐵素體板條比表層寬。王思倩等研究了尺寸因素對35CrMoV鋼力學性能的影響，結果表明：力學性能從表層到次表層有一個明顯的下降，從次表層往里力學性能略有下降；微觀組織由回火索氏體過渡為回火索氏體和貝氏體的混合組織。目前，國內對直徑200mm以上的大尺寸貝氏體型非調質鋼的熱處理工藝對其不同位置組織和力學性能影響的研究較少，且大部分都是只研究心部和邊緣組織和力學性能的差異，不能代表整個貝氏體型非調質鋼的性能差異，并且隨著相關技術的發展，大尺寸貝氏體型非調質鋼的應用越來越廣，比如工程機械、汽車、煤礦機械等一系列對整體性能要求高的地方。因此，本文研究450℃回火熱處理對大尺寸貝氏體型非調質鋼連鑄圓坯不同位置組織和力學性能的影響，以期待為大尺寸貝氏體型非調質鋼的實際設計與應用提供參考，從而使實際應用過程中的實體構件滿足其使用條件。

1、 實驗步驟

1.1 實驗材料和實驗過程

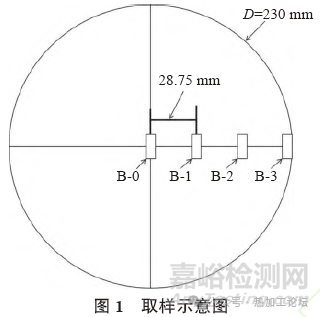

      本實驗中研究的貝氏體型非調質鋼連鑄圓坯是由江蘇某集團生產的，生產工藝為：將生鐵和廢鋼加入到110T電弧爐中進行冶煉鋼水，加熱到高溫使它們?nèi)诨⒒旌暇鶆颍俎D(zhuǎn)移到鋼包精煉爐中進行精煉，接著再經過真空處理爐脫氣，然后將鋼水拉成連鑄坯并緩冷，再將連鑄坯加熱到1200～1230℃左右，通過連軋制機將連鑄坯加工成棒材，初軋溫度1100℃左右，終軋溫度控制950℃左右，最終形成直徑為230mm的棒料，然后進行空冷冷卻?？绽涞绞覝刂髮舨募訜岬?50℃保溫12h，并在空氣中冷卻。為方便研究，將本實驗的貝氏體型非調質鋼編號為B鋼。把該貝氏體型非調質鋼沿半徑方向從心部到邊緣等距取樣，金相試樣切取尺寸長寬高為12mm×12mm×1mm，拉伸試樣按國標GB/T 228.1-2010設計并切取試樣，如圖1所示，從心部到邊緣等距切取的試樣依次編號為B-0、B-1、B-2、B-3。

1.2 表征方法

     使用FEI QUANTA 450掃描電子顯微鏡（ scanning electron microscope， SEM）對貝氏體型非調質鋼的顯微組織和拉伸斷口形貌進行了表征。使用LEICA DMI8型倒置金相顯微鏡觀察了貝氏體型非調質鋼的金相組織。采用BRUKER D8 ADVANCE型X射線衍射儀（X-ray diffractometer，XRD）獲得貝氏體型非調質鋼的衍射譜圖，采用PROTO LXRD高速測量立式XRD 測量貝氏體型非調質鋼的殘余奧氏體質量分數。采用洛氏硬度計進行硬度測試，隨機測試了10 個點，取平均值后得到復合材料的洛氏硬度。依據GB/T2 28.1—2010 加工成標準的拉伸試樣，采用Z100HT萬能材料試驗機對貝氏體型非調質鋼進行拉伸獲得應力-應變曲線。

2、 實驗結果與分析

2.1 微觀組織分析

       圖2是貝氏體型非調質鋼不同取樣位置的金相組織圖。從圖2可知，該貝氏體型非調質鋼有多種組織，以粒狀貝氏體、板條貝氏體和鐵素體組織為主。心部的B-0 處粒狀貝氏體體積分數多，板條貝氏體體積分數少，板條最粗，長度最長，晶粒尺寸最大；B-1和B-2處的粒狀貝氏體體積分數減少，板條貝氏體板條體積分數增加，板條變細，板條長度和晶粒尺寸有所減小；邊緣的B-3處粒狀貝氏體體積分數最少，板條貝氏體體積分數最多，板條最細，長度最短，晶粒尺寸相對最小。同時采用Image-ProPlus軟件統計了奧氏體晶粒的平均尺寸以及鐵素體的含量，結果如表2所示。表2結果說明，隨著取樣位置逐漸靠近邊緣，奧氏體晶粒尺寸減少，鐵素體體積分數不斷增加。這主要和不同取樣位置的冷卻速度有關，貝氏體型非調質鋼在空冷的時候，由于直徑比較大會造成不同位置的冷卻速度不同，隨著取樣位置越靠近邊緣，貝氏體冷卻速度增加，得到的板條貝氏體體積分數增加，板條尺寸和晶粒尺寸減小，粒狀貝氏體體積分數降低。

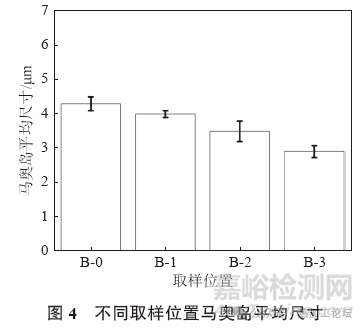

      圖3是貝氏體型非調質鋼不同取樣位置的SEM圖。由圖3可見，貝氏體型非調質鋼的微觀組織為板條貝氏體、粒狀貝氏體以及鐵素體的復相組織，隨著取樣位置越靠近邊緣，板條貝氏體板條越短且越細，這與金相的結果是一致的。同時能看到一些細小的和大塊狀的馬奧島（馬氏體/奧氏體島），還能看到一些分解的馬奧島，這主要是高溫回火會使得部分馬奧島分解。采用Image-Pro Plus軟件統計了10張2000倍的SEM圖，獲得了實驗鋼中馬奧島的平均尺寸，如圖4所示?？梢婋S著取樣位置越靠近邊緣，馬奧島尺寸越小，這主要是由于貝氏體型非調質鋼空冷的時候造成不同位置冷卻速度不同，邊緣冷卻速度大，貝氏體轉變開始溫度越低，相變驅動力越大，碳原子擴散也越不充分，造成奧氏體只能在短距離內富碳，馬奧島尺寸減少，數量增加，間距縮短。

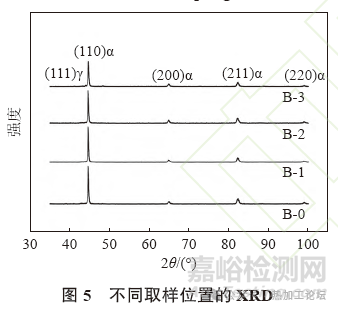

       圖5是貝氏體型非調質鋼不同取樣位置的XRD譜圖。由于殘余奧氏體含量很少，圖上幾乎看不到，故采用PROTO LXRD高速測量立式XRD，經測量B-0、B-1、B-2、B-3處殘余奧氏體質量分數分別為0.68%、0.62%、0.60%、0.47%。由圖5可知，不同取樣部位的XRD譜圖衍射峰主要是鐵素體峰，沒有碳化物峰出現，因此不同取樣部位的組織主要是貝氏體、鐵素體和少量的殘余奧氏體。

2.2 力學性能分析

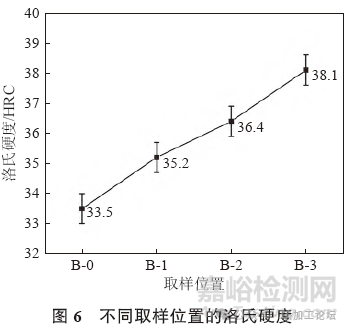

      圖6為該貝氏體型非調質鋼不同取樣位置的維氏硬度。由圖6可知，心部的B-0處洛氏硬度最小，為33.5；B-1和B-2處洛氏硬度有所增加，分別為35.2 和36.4；邊緣處的B-3處洛氏硬度最大為38.1，相比于心部增加了4.6。由此可以看出，從心部到邊緣，材料的洛氏硬度不斷增加。這主要和材料不同位置的組織和晶粒尺寸大小有關，由于越靠近邊緣，貝氏體晶粒和組織越細，因此洛氏硬度也會越高。

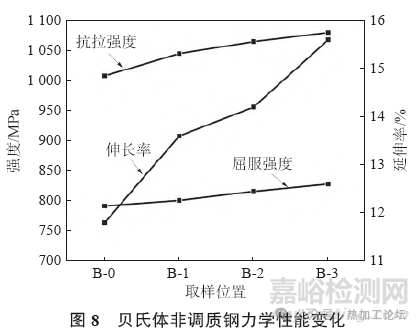

      圖7為該貝氏體型非調質鋼的拉伸應力–應變曲線。圖8為該貝氏體型非調質鋼抗拉強度、屈服強度和伸長率與取樣位置的關系。可以看到隨著取樣位置逐漸靠近邊緣，實驗鋼的抗拉強度不斷增大，實驗鋼的屈服強度和伸長率也不斷增大。心部B-0處抗拉強度、屈服強度和伸長率分別為1008.1MPa、791.7MPa、11.8%；最邊緣B-3處抗拉強度、屈服強度和伸長率達到最大值，分別為1080.5MPa、828.1MPa、15.6%，說明邊緣的力學性能優于心部的力學性能。

      根據金相組織圖和SEM圖可知，從心部B-0處到邊緣B-3處，板條貝氏體體積分數不斷增加，粒狀貝氏體體積分數不斷減少。與粒狀貝氏體組織相比，板條貝氏體對低碳鋼的強化作用更大，板條貝氏體類型低碳鋼強度均優于粒狀貝氏體組織類型低碳貝氏體鋼，低碳鋼的拉伸強度隨板條貝氏體和馬奧島體積分數的增加而增加。同時從金相組織可以看出，隨著取樣位置越靠近邊緣，晶粒尺寸明顯降低，邊緣部位具有更多的晶粒數量和晶界。在塑性變形時，變形能夠均勻的分布在各個晶粒內，從而提高鋼的塑性變形能力。通過SEM進一步觀察其微觀組織，可以看到邊緣板條貝氏體組織明顯細化。根據先前的研究，組織和晶粒的細化能夠有效提高貝氏體非調質鋼的強度和塑性。此外鐵素體對于塑性也有影響，鐵素體體積分數越多，塑性越大，從心部的B-0到邊緣的B-3，鐵素體體積分數不斷增加，因此邊緣抗拉強度和伸長率最好。

       根據晶粒統計結果可知，隨著取樣位置越靠近邊緣，晶粒越小，晶粒的大小又決定了晶界的數量，在室溫下，晶界對滑移具有阻礙作用，影響實驗鋼的起始塑性變行抗力。根據Hall-Petch 公式：

      當多晶體的晶粒平均直徑減少時，多晶體的屈服強度就會提高，因此邊緣的屈服強度最好。

2.3 斷口分析

     圖9為貝氏體型非調質鋼不同取樣部位的斷口形貌圖。從圖9可知，貝氏體型非調質鋼不同取樣位置斷口均存在頸縮現象，且斷口凹凸不平；心部B-0的微觀斷口形貌主要為韌窩和部分準解理面，此時塑性最差；。中間B-1的斷口主要為韌窩和少量的準解理面，塑性有所增強；中間B-2的斷口主要為韌窩狀斷口，韌窩分布均勻，為典型的韌性斷裂，因此塑性比較好；邊緣B-3 的斷口表現為分布比較致密的韌窩，韌窩數量有所增加，同時出現了較大的韌窩，為典型的韌性斷裂，此時塑性最好。

3、 結論

    （1）經450℃回火熱處理后，該貝氏體型非調質鋼顯微組織為板條貝氏體、粒狀貝氏體和鐵素體。隨著取樣位置逐漸靠近邊緣，板條貝氏體體積分數增多，板條長度和寬度減少，粒狀貝氏體體積分數降低，馬奧島尺寸和晶粒尺寸不斷減少。

     （2）大直徑貝氏體型非調質鋼邊緣力學性能最好。隨著取樣位置越靠近邊緣，該貝氏體型非調質鋼的洛氏硬度、抗拉強度、屈服強度和伸長率均逐漸增加，邊緣的硬度、抗拉強度、屈服強度和伸長率分別達到38.1、1080.5MPa、828.1MPa、15.6%。
