    小信號MOS在進行可靠性測試時失效，經測試為GS漏電，對故障樣品進行失效分析。

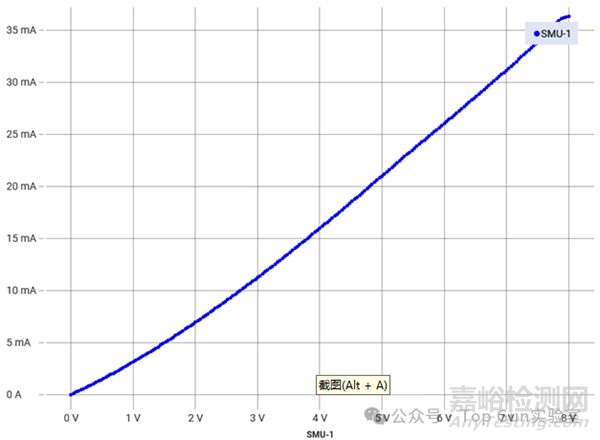

    失效確認：IV測試，確認GS存在漏電

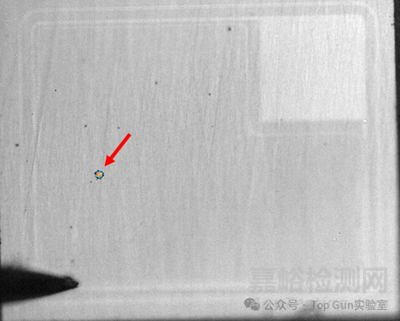

    故障點定位：對樣品進行Backside處理，EMMI測試抓取存在漏電點

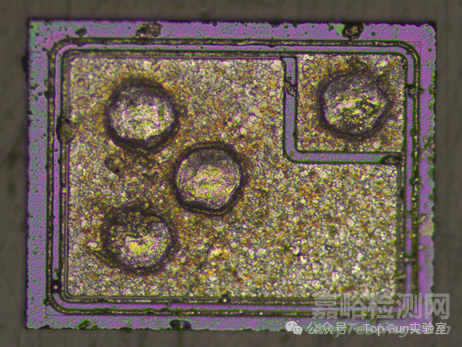

    化學開封，取die，因?yàn)殇X層較厚未發現明顯異常。

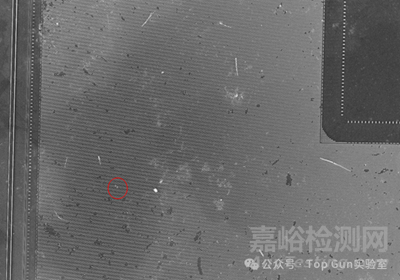

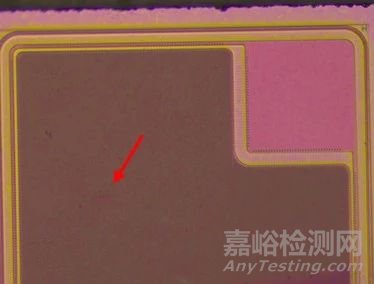

    去除鋁層后，故障位置OM觀察也未見明顯異常。

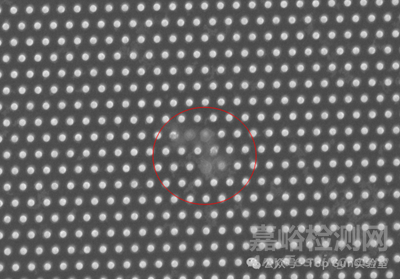

    使用SEM觀察，發現故障點疑似燒毀。

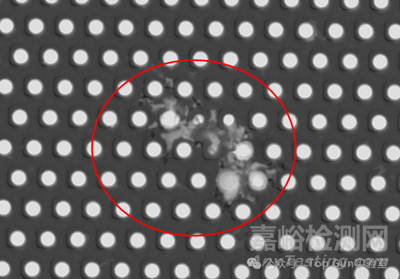

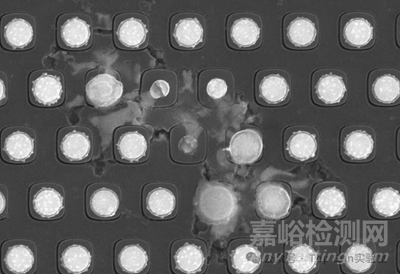

    使用化學去層：可見熱點位置明顯擊穿點。

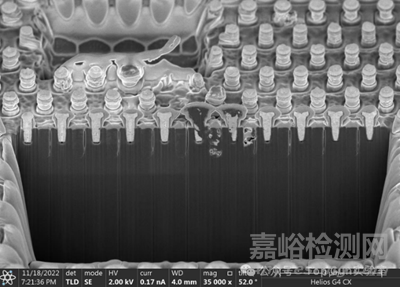

     FIB切片，發現GS燒毀。

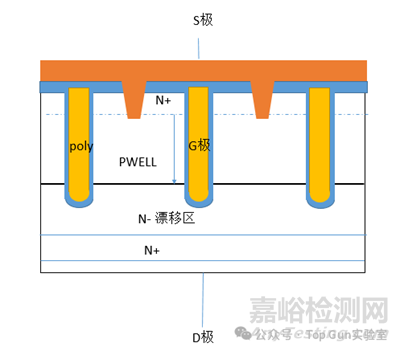

    分析：該MOS為trench結構，結構示意圖如下圖所示。

    導致失效的可能原因：測試時引入ESD損傷。

經驗總結：在SEM觀察到異常后，直接使用FIB避免化學去層時導致故障點損傷加劇。
