各階段常見的典型失效機理

前段制程（FEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- 柵極氧化物

2）熱載流子注入（HCI）

3）負偏壓溫度不穩定性（NBTI）

4）表面反轉（移動離子）

5）浮柵非易失性存儲器數據保持

6）局部電荷捕獲非易失性存儲器數據保持

7）相變（PCM）非易失性存儲器數據保持

后段制程（BEoL）常見的失效機理

1）與時間相關的電介質擊穿（TDDB）-- low k材質電介質/移動銅離子

2）鋁電遷移（Al EM）

3）銅電遷移（Cu EM）

4）鋁和銅腐蝕

5）鋁應力遷移（Al SM）

6）銅應力遷移（Cu SM）

封裝/界面常見的失效機理

1）因溫度循環和熱沖擊導致的疲勞失效

2）因溫度循環和熱沖擊導致的界面失效

3）因高溫導致的金屬間化合物和氧化失效

4）錫須

5）離子遷移動力學（PCB）--組件清潔度

本文對鋁應力遷移模型進行研究

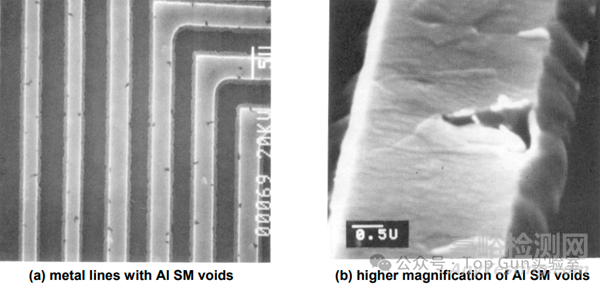

“應力遷移”這個術語描述的是金屬原子在機械應力梯度影響下的移動。通常，應力梯度可以假定與所施加的機械應力成正比。與金屬移動相關的通量發散會導致超大規模集成電路（ULSI）金屬引線中出現空洞，空洞會導致電阻上升從而引起電氣故障。

在鋁合金互連中空洞的形核和生長過程中，應力和應力松弛的作用非常重要。鋁中的銅摻雜在抑制晶界擴散方面有一定效果，但如晶粒尺寸與線寬相比過大效果就會差很多，研究發現由于晶內擴散會形成狹縫狀空洞。

本文討論的模型僅適用于鋁合金（摻雜有銅和/或硅）。目前，應力遷移沒有標準的行業測試規范。常用的測試方法：

a）測試樣品：長（>1000um）且窄（<2um）的鋁金屬條帶；

b）測試條件：在150~250°C的溫度下（無偏置）存儲1000~2000小時；

注：應力遷移烘烤溫度應謹慎選擇，最大蠕變速率通常在150°~250°C 。

c）判據：電學測試檢測電阻增加量或擊穿電流減小量。

通常，晶界擴散的激活能約為0.5~0.7eV，單晶晶粒（竹節狀）擴散的激活能為1.2~1.4eV（摻雜有銅時，激活能可能低至1eV）。使用難熔金屬阻擋層或分層金屬化往往可以消除竹節狀引線中狹縫狀空洞形成所造成的影響，難熔金屬層充當冗余導體，分流電流，減少由于空洞形成而導致的電阻上升。

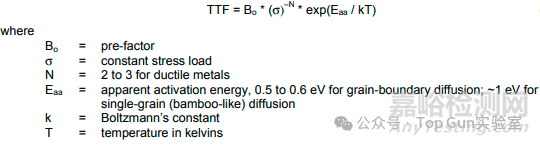

1）機械應力模型

失效時間（TTF）可以使用埃林模型，在該模型中，計算機械應力的冪律與阿倫尼烏斯因子的乘積。

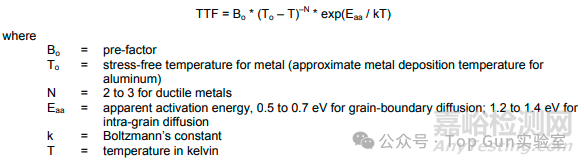

2）熱機械應力模型：

如果應力是由不同的熱膨脹率產生的，那么這種應力被稱為“熱機械應力”，并且與溫度的變化（即熱應變，ε ∝ (ΔT)）成正比，熱應變進而驅動應力σ。

應力遷移壽命預估示例：

目標：

計算辦公環境與加速應力環境下應力遷移的加速因子（AF）。

假設條件：

1）正常使用條件為：50°C芯片溫度

2）加速條件為：150℃應力溫度

3）To：300℃

4）N：2.5

5）表觀活化能Eaa：0.55eV

AF計算公式：

AF=[(To–Toffice)/(To–Taccel)]–N*exp[(Eaa/k)(1/Toffice–1/Taccel)]

假設條件代入計算：

AF=[(300–50)/(300–150)]–2.5*exp[(0.55eV/8.62x10–5eV/K)(1/(273+50)K–1/ (273+150)K)]=0.28*107=30

結論：從加速環境轉換為正常使用環境，TTF值將增加到加速應力值的約30倍。機械應力使TTF值增加約0.28倍（負方向），而溫度使TTF值增加約107倍。
