      鈦及鈦合金具有比強度高、耐腐蝕性和低溫性能好、熱強度高等優點，是航空航天工業中重要的結構材料，在飛機上主要用于機身骨架、蒙皮、起落架、桁條、隔熱罩和殼體等。隨著我國航空航天、軍工、海洋工程等領域鈦相關高新材料的快速發展，高品質的鈦及鈦合金產品是未來的發展方向。



     目前，鈦合金的熔煉方法主要包括真空自耗電弧爐熔煉法（VAR）、非自耗真空電弧爐熔煉法、冷爐床熔煉法、冷堝熔煉法、電渣熔煉法五種方法。由VAR法功率消耗低、熔化速度快和良好的質量重現性，熔煉的鑄錠具有良好的結晶組織和均勻的化學成分，是目前成熟的鈦及鈦合金生產技術之一。但在實際生產中發現采用真空自耗電弧爐熔煉法生產的鈦合金鑄錠，一次錠表面普遍存在大量且易剝落的表面黑皮，一方面，掉落的表面黑皮會對鑄錠的成材率產生不利影響，增大生產成本；另一方面，這些黑皮可能會對成品鑄錠的化學成分產生影響，尤其是氧含量，若不加以控制會影響終端產品的理化性能。因此，研究鈦合金鑄錠表面黑皮與化學成分的關系具有十分重要的意義。



     本文以TC11鈦合金一次鑄錠表面黑皮為研究對象，通過掃描電鏡對黑皮化學成分檢測分析，并制備添加黑皮的純鈦鑄錠進行對比實驗，研究鈦合金表面黑皮成分及黑皮與鑄錠化學元素的關系，旨在為獲得高品質的鈦及鈦合金鑄錠提供理論指導。



1、 實驗材料及方法

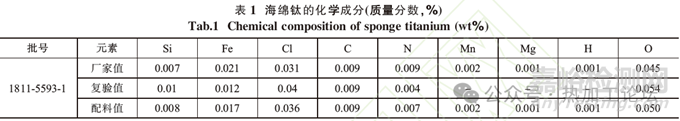

      實驗原材料為零級小粒度海綿鈦與TC11鈦合金一次錠表面黑皮。海綿鈦的化學成分如表1所示。

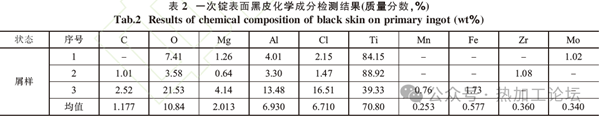

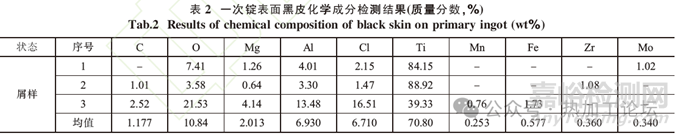

      圖1為TC11鈦合金一次錠表面形貌及脫落的表面黑皮?？梢钥闯?，鑄錠表面呈灰黑色且局部存在已脫落的表面黑皮，呈碎片狀或粉末，暴露位置具有明顯的金屬光澤。將表面黑皮錘搗為粉末狀，采用掃描電鏡和能譜儀在任選3個位置進行面掃描， 檢測其化學成分，如表2所示。可以看出，黑皮所含化學元素種類繁雜，包括C、O、Mg、Al、Cl、Ti、Mn、Fe 及Zr等化學元素，且不同區域的化學元素含量差異很大，其中Ti元素含量最高、氧元素次之。







      使用上述海綿鈦制備電極規格Φ110mm、10kg的純鈦?zhàn)院碾姌O，標記為Ti-1；使用上述海綿鈦添加1kg的鈦合金表面黑皮制備與Ti-1同規格同重量的自耗電極，標記為Ti-2。這兩支自耗電極均采用真空自耗電弧熔煉一次，最后獲得兩支Φ140mm鑄錠。

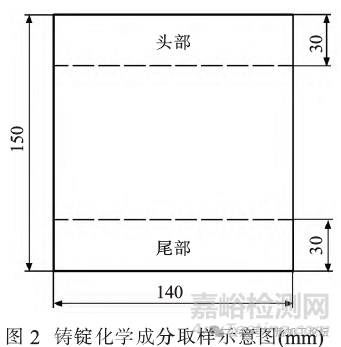

     對Ti-1及Ti-2鑄錠進行化學成分對比分析。在距離鑄錠頭、尾部30mm處取屑樣和3mm×3mm塊樣， 具體取樣位置如圖2所示， 檢測元素包括Mg、Al、Si、Cl、Mn、Fe、Zr、Mo、C、O、N、H。





       沿Ti-2鑄錠軸向均分為3節，取中間一節觀察其低倍組織，腐蝕液配比為HF∶HNO3∶H2O=1∶3∶6（體積比），肉眼觀察正反兩面是否存在黑皮夾雜等冶金缺陷，在GX71 型金相顯微鏡下觀察Ti-2鑄錠的高倍組織。



     對Ti-2鑄錠成分均勻性進行分析，在鑄錠頭、尾端面進行5點取樣，檢測元素包括Mg、Al、Si、Cl、Mn、Fe、Zr、Mo、C。采用AG-250KNIS型萬能試驗機進行拉伸試驗，檢測Ti-2鑄錠的室溫力學性能。



2、 實驗結果分析



2.1 黑皮形成原因分析



      從圖1可以看出，一次鑄錠表面呈灰黑色且局部存在已脫落的表面黑皮，呈碎片狀或粉末，暴露位置具有明顯的金屬光澤，認為鑄錠表面黑皮主要來源于海綿鈦基體及中間合金中的雜質。因?yàn)樵谡婵兆院娜蹮掃^程中，電極塊中的雜質在不斷受熱揮發，在磁場力的攪拌作用下熔池中的漂浮物及雜質沿水冷銅結晶器的中心向外擴散，遇結晶器內壁后冷卻凝固粘接鑄錠表面。



      表2可以看出，一次錠表面黑皮化學元素種類繁多，主元素種類與成品錠化學元素相同，但不同的區域化學元素含量差異較大。總體來看，黑皮中O元素含量十分高，Cl、Al、Mg、C元素含量也遠遠高于鈦合金中的含量，這些雜質元素均為易揮發性元素，主要來源于海綿鈦。這是由于目前海綿鈦的普遍生產方法是鎂還原法，流程包括高鈦渣氯化生成四氯化鈦、四氯化鈦精制、精四氯化鈦還原蒸餾及海綿鈦破碎和包裝，這些生產環節中不可避免地會引入含F(xiàn)e、C、N、O、H、Si、Cl、Mg、Cr等元素的雜質或化合物。

2.2 黑皮對鑄錠成分的影響

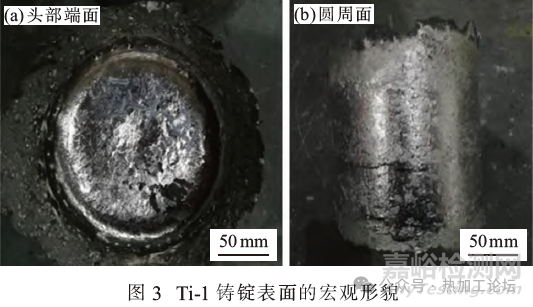

      圖3為采用ZH30型真空自耗電弧爐進行一次熔煉制備的Ti-1鑄錠?？梢钥闯?，鑄錠頭部存在10～30mm 長的杯狀口，厚度1～3mm，鑄錠圓周面呈銀白色，具有明顯的金屬光澤。

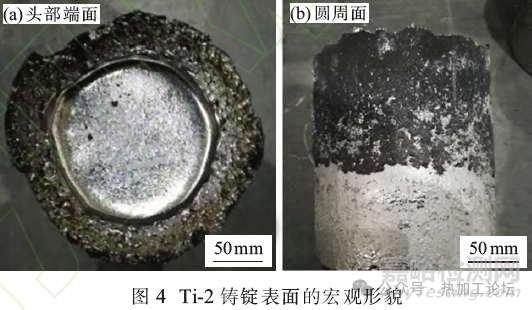

      圖4為采用ZH30型真空自耗電弧爐進行一次熔煉制備的Ti-2鑄錠。從圖4可以看出，添加1kg鈦合金黑皮的鑄錠頭部杯口長約10mm，厚度10～20mm，頂部邊緣部位存在若干金屬小顆粒，鑄錠圓周側面兩端黑白分明，下端呈銀白色，具有明顯的金屬光澤；上端呈黑色，粘附大量的黑色物質。這是因?yàn)楸驹囼?yàn)采用層鋪法壓制，與壓料過程中1kg鈦合金黑皮添加的位置有關，底層為海綿鈦，中間層為黑皮，上層為海綿鈦。在真空熔煉過程中，由于黑皮中的Mg、Cl、Mn等元素雜質元素密度小，隨著熔池的攪拌而不斷上浮，遇結晶器內壁后冷卻凝固粘接在鑄錠圓周表面。

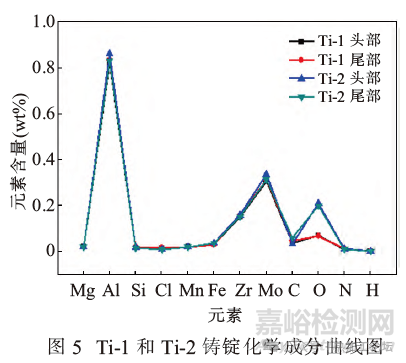

      圖5為Ti-1和Ti-2鑄錠頭、尾化學成分曲線圖?？梢钥闯?，同一標號的自耗電極經真空自耗熔煉后，頭、尾各元素分布均勻。對比Ti-1和Ti-2兩支鑄錠，除O元素含量有顯著差別，其他各元素含量相對均勻。Ti-1氧含量為0.069%～0.071%，Ti-2鑄錠氧含量為0.20%～0.21%，是Ti-1的2.8～3.2倍，說明1kg的鈦合金表面黑皮對投料10kg的純鈦鑄錠氧含量有顯著影響，而對其他元素影響不大。

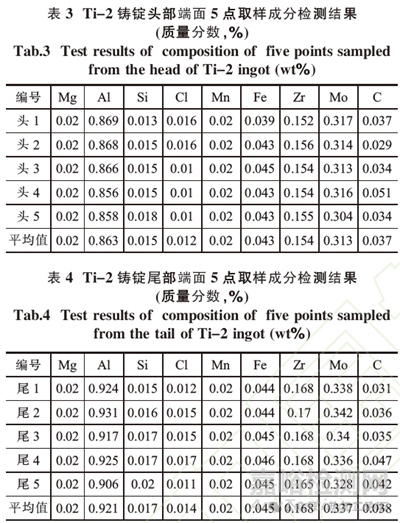

    表3、4分別為Ti-2鑄錠頭、尾部端面5點取樣化學成分檢測結果。從表可以看出，添加黑皮的自耗電極經一次真空自耗熔煉后，頭、尾各元素分布均勻，且穩定性良好。頭、尾的Al、Mo、Zr合金元素含量波動性較大，其他元素的頭、尾含量差異不大。Al、Mo及Zr元素的頭尾均值差分別為0.058%、0.024%和0.014%，其他合金元素差值≤0.02%。

2.3 顯微組織觀察

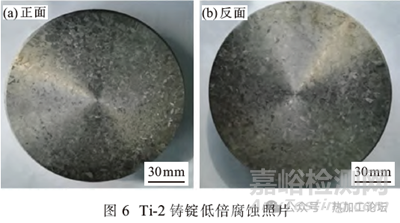

      為了觀察添加黑皮的純鈦鑄錠內部有無黑皮夾雜等缺陷，在Ti-2鑄錠中部取塊樣，兩端面車光進行低倍組織觀察，低倍腐蝕后的宏觀形貌如圖6所示。

      從圖6可以看出，Ti-2鑄錠中部?jī)啥嗣婧暧^組織均勻，未發現氣孔、裂紋、夾雜、分層、偏析等肉眼可見的冶金缺陷，說明鈦合金鑄錠表面黑皮沒有對鑄錠的冶金過程產生不利影響，這也為制備高品質的航空航天用鈦合金提供了理論指導，即工業生產中，常規用普通鈦合金鑄錠可以不用一次錠表面扒皮，占鑄錠總重比例小的鈦合金表面黑皮對鑄錠的成分均勻性不會產生不利影響。

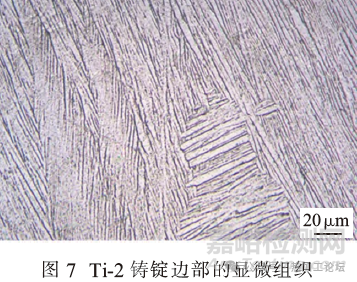

      圖7為Ti-2鑄錠靠近邊部的顯微組織。從圖可看出，該區域?yàn)榈湫偷闹鶢罹Я^(qū)，與其他金屬材料從金屬熔體轉變?yōu)楣腆w后形成的柱狀晶微觀組織類似，主要是凝固時外層開始形成一層熱的殼即表面細晶粒區，鑄錠內部的溫度較高，晶核較難形成，因此表面層的晶粒便向內生長，次層晶粒生長時，因?yàn)槭艿较噜従Я５南拗疲荒苎厣嵯喾捶较蛳騼?nèi)生長，所以形成了垂直于模壁的柱狀晶粒層。而且工業生產中鈦合金鑄錠普遍采用真空自耗熔煉，屬順序凝固，被熔煉材料接負極，水冷銅結晶器接正極，通電后兩極間產生弧光放電，將電能轉變成熱能，產生高溫使材料熔化，熔煉過程中液態金屬熔滴通過高溫弧區后落入金屬熔池，并在水冷銅結晶器內凝固成錠。采用此熔煉方法制備的鈦合金組織比澆注形成的鑄錠組織更加優良。



2.4 力學性能分析

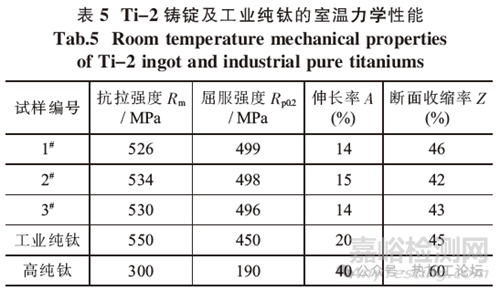

      表5為Ti-2鑄錠、工業純鈦的室溫力學性能。從表中可以看出，本次試驗的鑄錠抗拉強度與工業純鈦相當。眾所周知純鈦的抗拉強度與其中的雜質含量有很大關系，尤其氧元素含量對純鈦的抗拉強度有明顯的增大作用，而對塑性有不利影響，與熱處理工藝關系不大。根據工業純鈦軋制板材的抗拉強度與其鑄錠氧含量的函數關系：



Y=755.286X+417 （1）



     式中：Y為抗拉強度，MPa；X為鑄錠氧含量，質量百分?jǐn)?shù)。計算可得本次Ti-2鑄錠的抗拉強度為568.06MPa，比實測均值530MPa 高約38MPa。這是因?yàn)樵牧希ê＞d鈦）中雜質元素種類繁多，同一批海綿鈦生產的同一鑄錠頭、尾雜質含量仍有差異，除O元素，其他元素如C、N元素波動較大的情況下，生產的鑄錠實際性能與理論計算的性能就會出現很大偏差，通常最大偏差值都在±40MPa以內。這可能與取樣位置、制備工藝及晶粒度等因素有關。本次鈦合金表面黑皮與鑄錠化學元素的關系研究，可為今后獲得高品質的純鈦鑄錠提供理論指導。



3、 結論



     （1）本次試驗的TC11鈦合金表面黑皮中O元素含量均值為10.84%，Cl、Al、Mg、Mn元素含量也遠遠高于基體海綿鈦的雜質含量。這些雜質元素均為易揮發性元素，認為主要來源于海綿鈦原材料，這與海綿鈦生產制備方法有關。



    （2）未添加黑皮的Ti-1 鑄錠氧含量為0.069%～0.071%，符合VAR 增氧規律，添加黑皮后熔煉的Ti-2 鑄錠氧元素含量為0.20%～0.21%，是未加黑皮Ti-1 鑄錠氧含量的2.8～3.2 倍， 說明鈦合金表面黑皮對鑄錠氧含量有增大作用。



   （3）鑄錠表面黑皮對Φ140mm、總重10kg的Ti-2鑄錠的化學成分均勻性影響不大， 且低倍組織未發現黑皮等冶金缺陷，Ti-2鑄錠室溫平均抗拉強度為530MPa、屈服強度為497MPa、斷后伸長率為14%，強塑性匹配基本上與工業純鈦力學性能相當。
