芯片對更高速度的持續需求迫使越來越多的能量流經越來越小的器件,這增加了電流密度,并威脅到芯片的長期可靠性。雖然這一問題已被廣泛理解,但在尖端器件設計中,這種問題越來越難以解決。

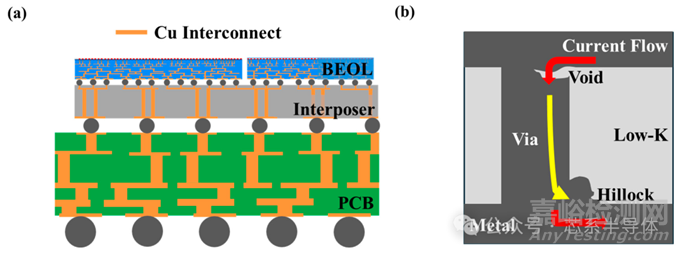

特別值得關注的是*電遷移*問題。在使用多個小芯片(chiplets)的先進封裝中,這一問題愈發嚴重。在這些封裝中,各種鍵合和互連方案導致材料和幾何結構發生突變。例如,電子可能從銅導線移動到SAC(錫-銀-銅)焊點,再到基于鎳的凸點下金屬(underbump metal),最后到中介層的銅墊上。這可能導致原子發生遷移,從而導致焊點或高密度扇出封裝中的銅重分布層發生故障。

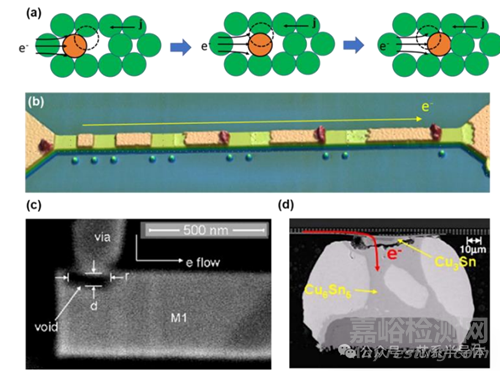

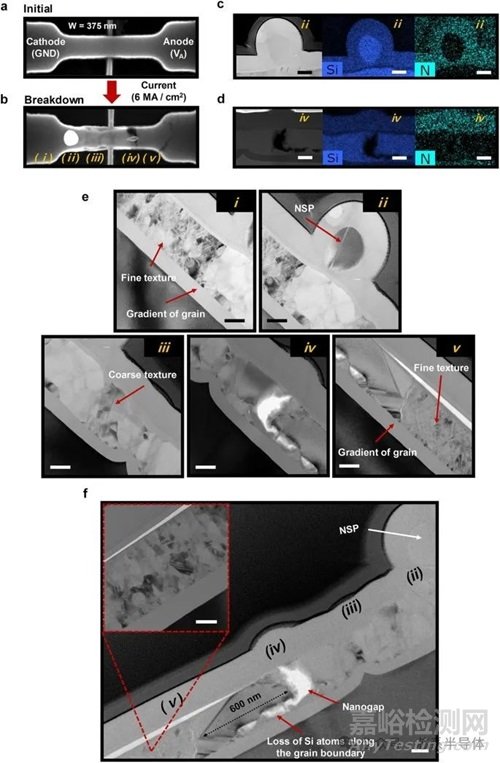

電遷移(Electromigration)是由于導體(通常為銅)中電流流動產生的“電子風”導致金屬原子遷移的現象。當電流密度足夠高時,金屬會沿電流方向擴散,在下游形成微小的凸起,同時留下空隙或孔洞。當電遷移足夠嚴重時,會導致以下兩種失效形式:一是由于導線的嚴重變薄導致斷路(開路),二是由于凸起橋接相鄰導線導致短路。電遷移是一種擴散控制的機制,可以表現為三種形式——體擴散、晶界擴散或表面擴散,具體取決于金屬的性質。例如,鋁主要通過晶界擴散遷移,而銅則傾向于在表面或晶界上遷移。

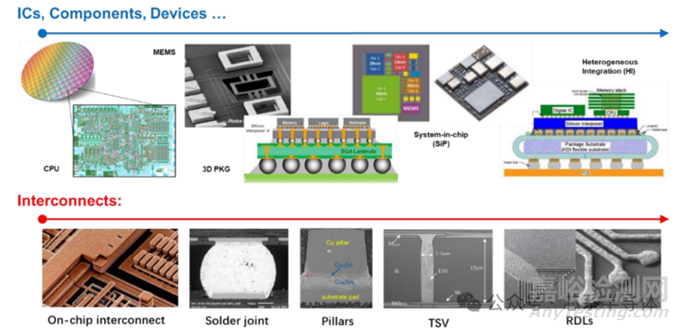

在半導體行業的大部分歷史中,電遷移主要是一個芯片內問題,但得益于可靠性工程師的努力,芯片內電遷移的問題已基本得到控制。然而,隨著先進封裝技術的迅速發展(包括硅通孔(TSV)、具有重分布層(RDL)的扇出封裝以及銅柱凸點的應用),電遷移已成為封裝層面上的主要威脅。先進封裝導致封裝密度增加、封裝尺寸減小,同時互連結構的尺寸也在縮小,因此電流密度現在非常接近每個電遷移設計規則規定的最大電流密度限制。

在封裝裝配和使用過程中,任何可能施加的額外應力(無論是機械應力還是熱應力)都會誘發或加速電遷移。總體來說,電遷移由于溫度和應力的影響會變得更糟,而這兩點在先進封裝中都得到了強化。電遷移是累積性的,也就是說它會整合芯片整個生命周期內的所有高溫和應力,直到某一互連結構出現斷裂或短路。更高的加工溫度和運行溫度會加劇這一問題,但它的嚴重程度也取決于在這些溫度下的持續時間。

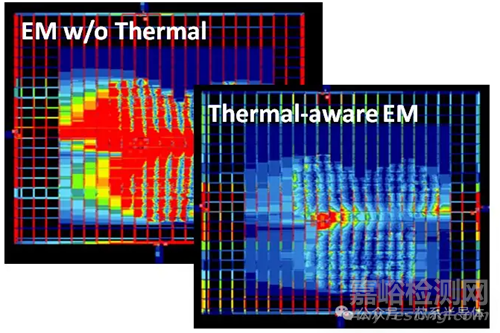

事實上,*熱通道*可能是通往終極封裝——3D-IC的過程中面臨的最大挑戰之一。電遷移對溫度非常敏感,根據熱分布圖,電源完整性必須適應你的局部溫度分布。當你查看一塊芯片時,可以計算出它消耗了多少功率,但你無法準確預測芯片會有多熱,因為‘這取決于很多因素’。比如它是放在冷板上,還是暴露在撒哈拉的陽光下?這些都涉及系統性問題,因此多物理場建模對理解這些相互依賴的效應非常重要。

熱工程還包括將熱量從最易失效的點(如焊點)移開。有效的熱管理對焊點的可靠性至關重要,工程師們正在采用熱界面材料和先進的散熱解決方案等熱增強技術,以確保焊點不會承受過度的溫度相關應力。工程師們正在研究新材料,同時優化現有材料的使用,以盡量減少電遷移的可能性。半導體封裝工程師正在實施一系列措施,以提高焊點的可靠性并最大化焊點的產量。這些策略包括開發用于焊點和凸點下金屬的新材料,優化焊點的尺寸、間距和形狀以提高可靠性,采用先進的工藝控制方法以減少變異并最大化產量,以及對可靠性進行模擬和建模。
需要特別注意的是,電遷移是一個*失控的過程*。隨著電流密度或溫度的增加,電遷移加劇,從而提高電流密度,導致更多金屬遷移,形成破壞性的反饋循環。

電遷移失效模式與允許電流密度
在聚酰亞胺材料中的銅重分布層(RDL)內,當電流通過RDL時,由于焦耳熱的產生,導體中的熱量會積累,影響性能。當精細線條的銅RDL結構(<5nm線寬和間距)的所需電流密度和焦耳熱溫度增加時,自發熱被認為是高密度扇出封裝可靠性的重要因素。
高密度扇出技術是一種新興技術,其縮放比比晶圓級扇出封裝更激進。通過鉭/銅種子層制備的3µm厚三層銅RDL被填充聚酰亞胺、銅柱沉積、芯片粘合和塑封。Kwon團隊在不同的電流密度和溫度下測試了2µm和10µm RDL,直到電阻增加100%(表示EM失效),但允許的最大電流密度對應于電阻增加20%。失效模式分為兩個階段:首先是孔洞的形成與生長,其次是銅的還原和氧化。確定激活能(Ea)和電流密度指數值,這些結果對未來RDL設計具有指導意義。
與此同時,ASE研究團隊最近演示了如何評估電遷移對高功率汽車應用中倒裝芯片四方扁平無引腳(FCQFN)封裝中銅柱互連的影響。這種多層銅柱焊點具有Cu/Ni/Sn1.8Ag配置,與鍍銀銅引線框架鍵合,并在10 kA/cm²電流密度和150°C、160°C、180°C溫度的極端電遷移條件下進行了*原位電阻測量*。
實驗顯示,電遷移失效與Cu/焊料界面的金屬間化合物和孔洞的形成有關,表現為電阻的快速上升。研究團隊基于Black型EM方程并遵循JEDEC標準,建立了互連結構的EM預測模型,并設計了五種測試條件。
通過對樣品壽命的統計計算,ASE團隊確定了FCQFN封裝中銅柱互連的激活能為*1.12 ± 0.03 eV*。在*105°C工作溫度*下,以0.1%失效率持續10年的銅柱互連最大允許電流為*2A以上*。

電遷移設計與制造抗性
在先進器件中構建電遷移抗性,首先需要在電路設計中僅使用符合電遷移要求的線寬。這種設計需要基于互連結構在設備生命周期中經歷的電流密度和熱分布情況。電遷移的緩解還要求在工藝和材料工程方面確保耐用性,例如BGA封裝下銅柱焊點的耐久性。同時,還需要優化裝配工藝窗口并實施嚴格的工藝控制,以防止設計規則的細微違規,這些違規可能在后續發展為電遷移失效。

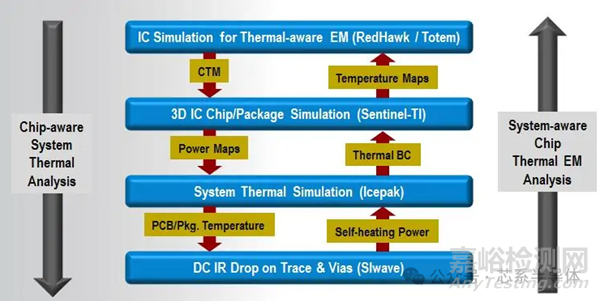

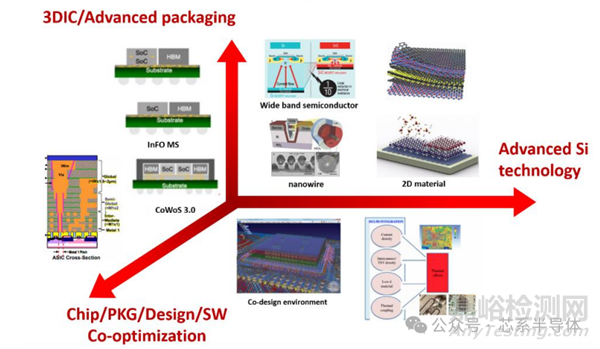

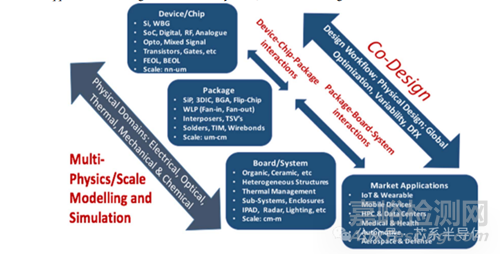

隨著行業逐步邁向真正的*3D封裝*,并最終實現*3DIC*,建模與仿真工具在制造和裝配開始前,確定許多關鍵制造規范方面的作用顯得日益重要??煽啃越Ec仿真工具正在用于更好地理解焊點結構的可靠性,這種主動的方法有助于在問題出現之前識別潛在問題,從而使工程師能夠?qū)嵤╊A(yù)防措施。在系統層面進行建模和仿真也將變得至關重要,以便理解多芯片系統在運行期間可靠性機制與熱、機械應力之間的復雜相互作用。

對于堆疊芯片的電遷移而言,這是一個巨大的挑戰,局部的芯片間負載會導致特定區域的重復電流流動。這會產生局部熱量,增加電遷移的可能性,從而導致導線退化并產生更多熱量。因此,降低熱量問題對于確保電遷移的可靠性至關重要。如前所述,焊點可能成為電遷移可靠性失效的熱點。工程師們從焊點的尺寸、間距和形狀等方面精確優化設計,以確保整個封裝的一致性和可靠性。這還包括采用創新的銅焊點結構,以改善機械和電氣性能。
在倒裝芯片BGA和其他倒裝芯片應用中,通常使用熱固性環氧樹脂作為底填材料,以減少焊點上的熱應力。底填材料在為焊點提供機械支撐和熱穩定性方面起著關鍵作用,工程師們正在開發具有改進性能的先進底填配方,例如改善的粘附性、導熱性和應力緩解能力。
總結
由于電遷移對溫度的依賴性,隨著器件的持續縮放和系統集成商在先進封裝中不斷增加不同功能的小芯片,電遷移成為必須關注和規劃的重要失效機制。在先進技術中,電流密度現在已經非常接近最大允許密度,任何會導致溫度升高的因素都構成威脅。多芯片系統的設計者需要理解溫度的影響并設計出能夠散熱的系統。
