在工業生產和日常生活中，IP防護等級是保證設備正常運行、保證產品安全可靠性防護的一項重要指標，具有重要意義。在產品設計和制造生產時，生產商可以根據防水等級系統的要求來設計和制造電子產品，以確保其在不同環境下具有適當?shù)姆雷o能力，這有助于提高產品的耐用性和可靠性。消費者也可以通過防水等級來比較不同品牌和型號的產品，了解它們在防水性能方面的差異，為不同的需求如雨天使用、水上活動使用等選擇合適的產品。本文為大家介紹IP防護等級的定義、標準及各等級詳解及試驗方法與條件，以在實際工作中進行應用。



IP防護等級是什么？

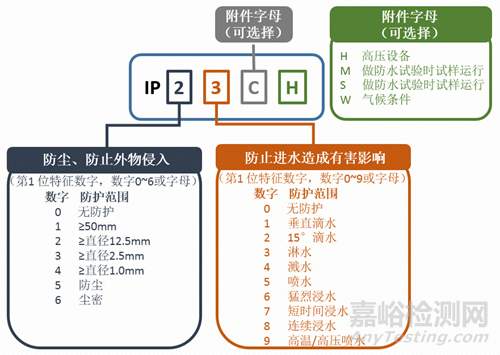

IP防護等級是按相關標準規定的檢驗方法，確定外殼對人接近危險部件、防止固件異物或水進入所提供的保護程度，圖例解析如下：



注意：數字越大表示其防護等級越高。



另外，當防護要求的等級高于上述特征數字表示的等級時，將通過在前2位數字后增加附加字母的方式來表達擴展范圍，其也需要滿足這些附加字母各自的要求。



參考標準



GB/T 4208-2017/IEC 60529:2013外殼防護等級(IP代碼)：適用于額定電壓不超過72.5kV，借助外殼防護的電氣設備的防護分級，規定了外殼防護等級的測試方法和分類。



GB/T 4942-2021旋轉電機整體結構的防護等級（IP代碼）分級：適用于旋轉電機外殼防護等級的分級，規定了對外殼防護的要求和防護等級的標志，以及考核電機滿足本標準要求而進行的試驗。



GB/T 30038-2013 道路車輛 電氣電子設備防護等級（IP代碼）：規定了道路車輛用電氣電子設備外殼的防護等級(IP代碼)、‌各防護等級要求及試驗方法，‌適用于道路車輛電氣電子系統/組件。‌



DIN40050-9 Road vehicles Degrees of protection （IP Code）Protection against foreign objects water and access Electrical equipment：適用于對公路車輛之電氣設備的IP-防護類型。



ISO 20653 Road vehicles—Degrees of protection (IP code)—Protection of electrical equipment against foreign objects, water and access



防水等級詳細劃分



1、范圍



防水試驗第二特征數字為1至9，即防護等級代碼為IPX1至IPX9。



2、各種等級的防水試驗內容



1)  IPX1



方法名稱：垂直滴水試驗。



試驗設備：滴水試驗裝置及其試驗方法。



試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm。



試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min。



試驗意義：考核產品外殼對垂直滴落的小雨或水滴的防護能力。



2)  IPX2



方法名稱：傾斜15°滴水試驗。



試驗設備：滴水試驗裝置及其試驗方法。



試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次。



試驗條件：滴水量為3.0+0.5mm/min；試驗持續：4×2.5min共10min。



試驗意義：考核產品外殼對傾斜滴落的小雨或水滴的防護能力。



3)  IPX3



方法名稱：淋雨試驗



a.  擺管式淋水試驗



試驗設備：擺管式淋水濺水試驗。



試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。



試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07L/min。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°)約4s。



試驗時間：連續淋水10min；試驗5min后樣品旋轉90°。



試驗意義：考核產品外殼對傾斜90°以內的降雨或降水的防護能力。



b.  噴頭式淋水試驗



試驗設備：手持式淋水濺水試驗裝置。



試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間。



試驗條件：試驗時應安裝帶平衡重物的擋板，水流量根據管半徑與開孔數確定，每孔平均水流速0.07L/min。



試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，最少5min。



試驗意義：考核產品外殼對傾斜90°以內的降雨或降水的防護能力。



4)  IPX4



方法名稱：濺水試驗。



a．?dāng)[管式濺水試驗



試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。



試驗條件:水流量按擺管的噴水孔數計算,每孔為0.07L/min；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°)約12s。



試驗時間：10min。



試驗意義：考核產品外殼對180°以內的降淋雨或淋水的防護能力。



b．噴頭式濺水試驗



試驗設備：手持式淋水濺水試驗裝置。



試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間。



試驗條件：試驗時應安裝帶平衡重物的擋板，水流量根據管半徑與開孔數確定，每孔平均水流速0.07L/min。



試驗時間：即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min。



試驗意義：考核產品外殼對180°以內的降淋雨或淋水的防護能力。



5)  IPX5



方法名稱：噴水試驗。



試驗設備：噴嘴的噴水口內徑為6.3mm。



試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h).



試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min。



試驗意義：考核產品外殼對噴水的防護能力。



6)  IPX6



方法名稱：強烈噴水試驗。



試驗設備：噴嘴的噴水口內徑為12.5mm。



試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為（100±5）L/min。



試驗時間：最少3min。



試驗意義：考核產品外殼對強烈噴水的防護能力。



7)  IPX7



方法名稱：短時浸水試驗。



試驗設備：浸水箱。



試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m。試樣頂部到水面距離至少為0.15m。試驗時間:30min。



試驗意義：考核產品外殼對淺浸水的防護能力。



8)  IPX8



方法名稱:持續潛水試驗。



試驗設備試驗條件和試驗時間:由供需（買賣）雙方商定.其嚴酷程度應比IPX7高。



試驗意義：考核產品外殼對浸水的防護能力，浸水深度根據產品的用途，技術規格書，合同等確定。



9)  IPX9



方法名稱：高壓噴射試驗。



試驗設備：噴嘴的噴水口內徑為12.5mm。



A.  對于外殼尺寸不超250mm



試驗條件：噴水角度:0°，30°，60°，90°(4個位置)；噴水孔數:4個；樣品臺轉速:5±1rpm；距離為100～150mm，每個位置30秒；流量為14～16L/min，噴水壓力0.9N～1.2N,水溫要求80±5℃。



試驗時間：每個位置30秒×4共120秒。



B.  對于外殼大于等于250mm



試驗條件：從各個方向噴射覆蓋外殼表面，并且噴射角度盡可能垂直于噴射表面。；樣品臺轉速:5±1rpm；距離為150～200mm，持續時間每平方米1min，最少3min；流量為14～16L/min，噴水壓力0.9N～1.2N,水溫要求80±5℃



試驗時間：每個位置30秒×4共120秒。



試驗意義：考核產品外殼對高溫高壓噴水的防護能力。



3、試驗接受的條件



產品外殼經過上述試驗后應堅持外殼進水情況。產品進水量和耐電壓試驗的要求應該在相應產品的標準、規范、技術規格書或合同中規定。試驗完成后，應擦拭干凈外部的水分，輕拿輕放，根據相關標準進行耐電壓試驗，然后在不改變樣品狀態的情況下拆機檢查進水情況。不得顛倒產品或者劇烈晃動產品，進而導致進水狀態改變。一般來說，如果進水應不足以影響設備的正常操作或破壞安全性，進水不得積聚在可能導致爬電距離減小的部件上，不得進入帶電部件。
