電路熱循環試驗是將電路板試件放置在高、低溫周期變化的環境中來模擬溫度交替變化對于電子封裝機械與電氣性能的影響，是評估焊點結構熱力學可靠性的一種重要的試驗方式。研究表明，所有電子設備故障中約有55%是與熱事件相關。電子設備在使用過程中均會經歷熱循環應力，熱循環載荷來自于電子產品開關通電造成的功率循環和其工作環境變化的溫度循環。通過熱循環試驗可以暴露元器件潛在的材料缺陷和制造質量缺陷，消除早期失效，提高產品可靠性。

1、焊點裂紋的產生

試驗證明，焊點裂紋主要發生在焊球釬體兩端相鄰兩種材料之間交接面處及其附近釬體內。裂紋萌生區域的具體統計如表1：

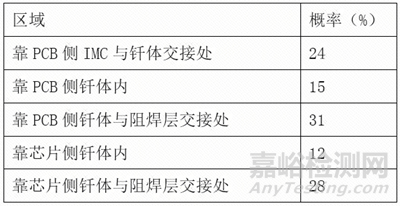

表1 焊點萌生區域概率

注：PCB為電路板的縮寫；IMC為界面合金共化物的縮寫

出現這種現象的原因是：由于不同材料熱膨脹系數的差異以及彈性模量的不同，在溫度循環的過程中，這些區域存在應力集中；隨著溫度的循環變化，焊點周期性地承受著拉伸、剪切作用，最終在應力集中的區域產生裂紋。

2、焊點裂紋的擴展

在焊點兩相鄰材料的交界處產生的裂紋一般屬于脆性斷裂，然而隨著裂紋向釬體內拓展，斷裂方式則為韌性斷裂。焊點處于低溫環境時，焊點的脆性較大，因此表現為交界處的脆性斷裂。當溫度升高時，焊點的屈服應力和彈性模量降低，導致焊點的塑性有所提高，界面應力有一部分被釬體吸收，裂紋向釬體擴展，表現為脆性斷裂與韌性斷裂的混合模式。當周?chē)h(huán)境溫度很高時，焊點主要表現為塑性，因此裂紋開始出現在釬體內，表現為韌性斷裂，但當溫度降到很低時焊點表現為脆性，并且IMC層較釬體脆性較大，從而使裂紋向IMC層擴展，表現為韌性斷裂與脆性斷裂的混合模式。同時，值得注意的是，焊點靠PCB側的破壞程度比靠芯片側的破壞程度要大。

3、優化改善

1. 針對不同厚度、尺寸、板材的PCB板，回流焊前需加上工裝進行回流焊曲線實際測試，要求實測的溫度符合錫膏推薦溫度曲線。

2. 產品熱管理設計優化，降低運行溫度。

3. 優化三防漆涂覆工藝，例如先做三防再做子母板的互聯工藝，防止模塊與載板PCB之間發生三防漆的異常堆積。

總之，焊點可靠性是電子組裝可靠性的重要內容，任意一個焊點的失效，都有可能造成器件甚至系統的整體失效。電子設備熱循環試驗是測試設備焊點可靠性，保證電子設備預期壽命的必要手段。

參考文獻:《電子封裝可靠性與失效分析》    湯巍 景博 盛增津 編著
