由于彈性膠黏劑具有良好的防腐密封性，還具有隔熱、降噪、減震等功能，越來越多的軌道車輛部位用其代替?zhèn)鹘y(tǒng)連接方式，金屬與非金屬的粘接占有相當?shù)谋壤?，黏接結構在如高速動車組車窗等各方面都有廣泛應用。



目前針對黏接結構的無損檢測方法包括紅外熱波法、激光散斑、超聲、太赫茲、射線等，但大多數檢測方法都不適合現車檢測，超聲檢測技術穿透能力強、靈敏度高、檢測成本低，適用于現場檢測。相對于常規超聲等技術，視頻超聲技術檢測效果更加直觀、缺陷識別更加容易，因此選用視頻超聲檢測技術進行試驗研究。



1、試樣制備與試驗方法

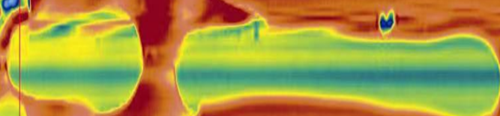

根據動車組車窗黏接結構制作了玻璃-聚氨酯-鋁板結構的試樣（編號1），試樣規格為320 mm×300 mm×20 mm，采用聚氨酯膠粘劑，最上層為玻璃，中間為聚氨酯膠黏劑，最下層為鋁板。黏接工藝過程為清潔-活化-底涂-涂膠，圖1為試樣實物及其自聚焦相控陣水浸檢測圖像。



(a) 試樣實物



(b) 檢測圖像



圖1 試樣1實物與自聚焦相控陣水浸檢測圖像

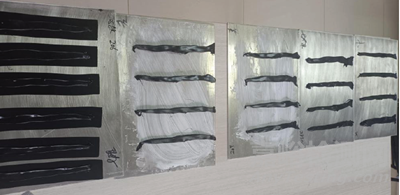

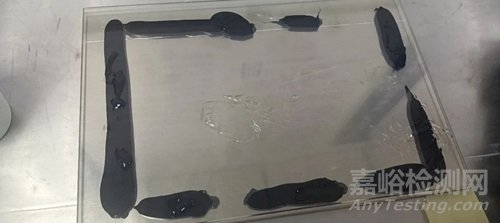

如圖2所示，制作了鋁板-聚氨酯黏接試樣和玻璃-聚氨酯黏接試樣（編號2～6），并設置了黏接良好、全部脫黏、局部脫黏等膠接狀態。

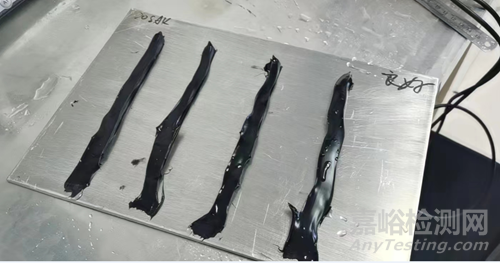

圖2 鋁板-聚氨酯黏接試樣和玻璃-聚氨酯黏接試樣



如圖3所示，采用Dolphicam2視頻超聲設備，針對玻璃-膠-鋁板這種黏接結構，探頭頻率的選擇對于缺陷的檢出特別重要，從玻璃側對黏接結構進行檢測時選用頻率為0.7 MHz的探頭，從鋁板側對黏接結構進行檢測時選用頻率為3.5 MHz的探頭。

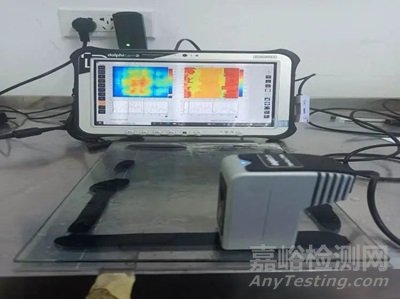

圖3 視頻超聲儀器和探頭實物



視頻超聲技術是一種基于平面陣多晶元超聲實時成像原理，多陣元同時工作和采集圖像，包括A、B、C、D等多種顯示模式，可以直接進行C掃描成像并實時采集厚度信息。



相較于常規超聲技術，該視頻超聲技術的檢測面積大、成像效果精細、可測量直徑和面積、分辨率高；相較于相控陣技術，其具有更簡單的參數設置和更高的分辨率；相較于滾輪線掃描相控陣技術，其具有靈活的操作和細節的成像效果。



視頻超聲技術既可以檢測玻璃和膠黏接，也可穿透膠層檢測下層鋁板和膠的黏接質量，即檢測出黏接不連續。

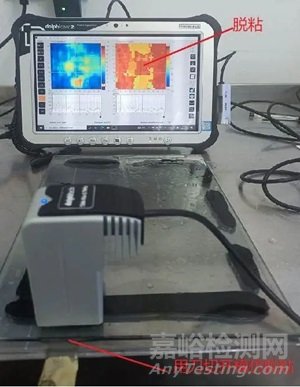

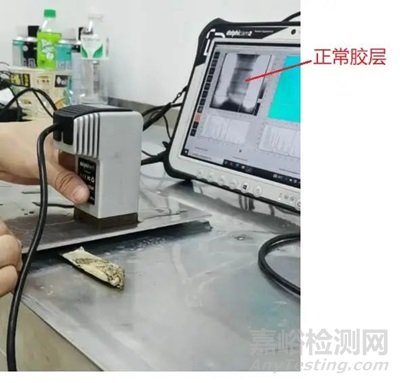

根據玻璃和聚氨酯的聲速與聲阻抗數據，同一檢測條件下選用頻率為0.7 MHz的探頭從玻璃側實施檢測，用刀片切開試樣1下層鋁板與膠黏接以模仿脫黏缺陷，其視頻超聲檢測結果如圖4所示，可見該技術能正確檢出該缺陷。





圖4 試樣1正常膠層和脫黏缺陷的視頻超聲檢測結果



2、試驗結果與討論



1、以玻璃側作為檢測面



帶涂層玻璃和膠黏接試樣2的檢測

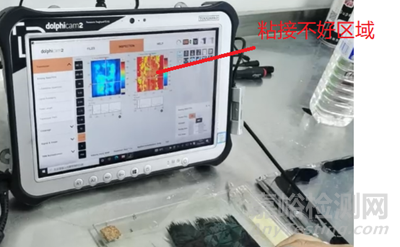

用水作耦合劑，采用頻率為0.7 MHz的探頭從玻璃側對帶涂層玻璃和膠黏接試樣2實施檢測，檢測結果顯示膠條四周及下部黏接顯示良好、膠條上側中間無黏接顯示。

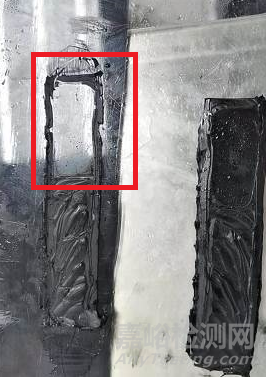

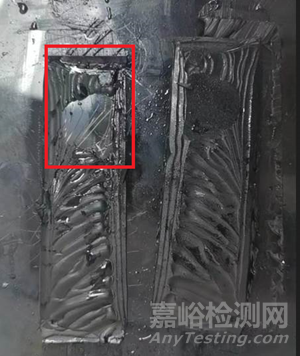

對圖像顯示粘接不好的試樣部位破壞后進行對比，發現實物狀態與檢測結果一致（圖5），由試驗結果還可看出涂層對視頻超聲檢測結果影響不大。







圖5 試樣2缺陷的視頻超聲檢測結果與實物對比



帶涂層玻璃和膠黏接試樣3的檢測

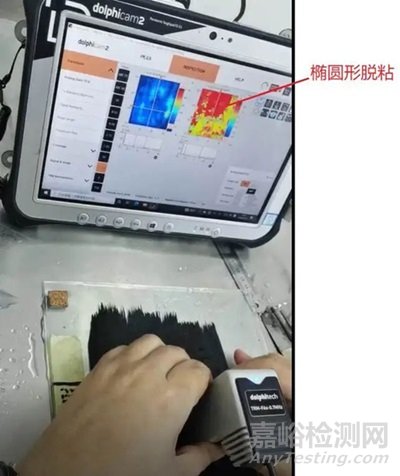

用水作耦合劑，采用頻率為0.7 MHz的探頭從玻璃側對帶涂層玻璃和膠黏接試樣3實施檢測，檢測結果顯示膠條上側有一處橢圓形脫黏，膠條其余部位黏接正常，試驗結果還表明涂層對視頻超聲檢測結果影響不大。



對存在缺陷的試樣部位破壞后進行對比，發現實物狀態與檢測結果一致（圖6）。

圖6 試樣3缺陷的視頻超聲檢測結果與實物對比



2、以鋁板側作為檢測面



無涂層鋁板和膠黏接試樣4的檢測

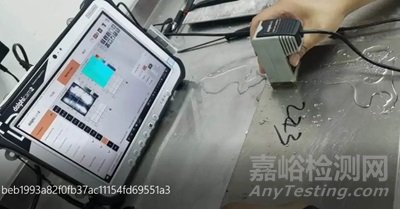

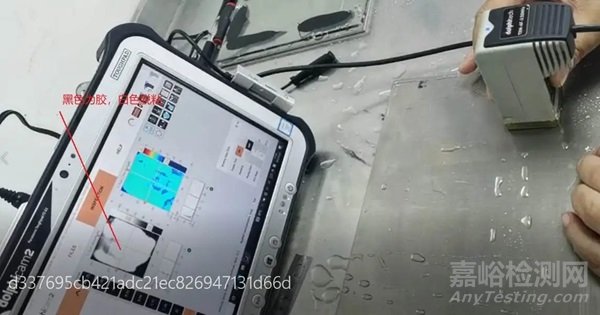

用水作耦合劑，采用頻率為3.5 MHz的探頭從鋁板側對無涂層鋁板和膠黏接試樣4實施檢測，探頭在鋁板側盲掃檢測，找到膠條位置，儀器設置為膠條黏接良好時顯示黑色。

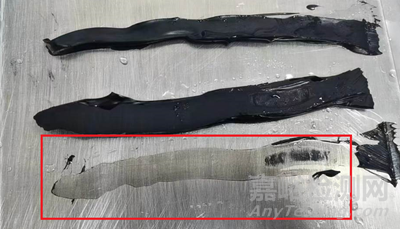

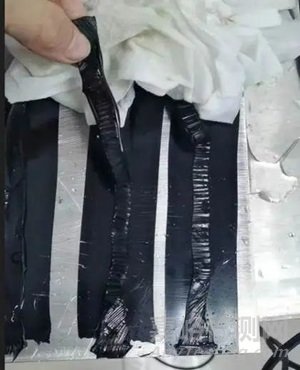

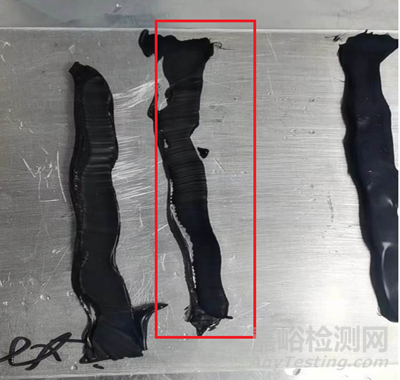

檢測結果為試樣4膠條僅有極少量黑色顯示，黏接質量差；實物破壞過程中膠條很容易撕掉，破壞后質量狀態與檢測結果一致，其視頻超聲檢測結果與實物對比如圖7所示。





圖7 試樣4的視頻超聲檢測結果與實物對比



無涂層鋁板和膠黏接試樣5的檢測



用水作耦合劑，采用頻率為3.5 MHz的探頭從鋁板側對無涂層鋁板和膠黏接試樣5實施檢測，檢測結果為膠條顯示黑色，黏接正常，實物破壞后狀態與檢測結果一致，其視頻超聲檢測結果與實物對比如圖8所示。





圖8 試樣5的視頻超聲檢測結果與實物對比



帶涂層鋁板和膠黏接試樣6的檢測



用水作耦合劑，采用頻率為3.5 MHz的探頭從鋁板側對帶涂層鋁板和膠黏接試樣5實施檢測。檢測結果為膠條顯示黑色（清晰），黏接良好，且試驗結果表明涂層對檢測結果影響不大。實物破壞困難，破壞后狀態與檢測結果一致，其視頻超聲檢測結果與實物對比如圖9所示。







圖9 試樣6的視頻超聲檢測結果與實物對比



鋁板-膠-玻璃黏接試樣1的檢測



用水作耦合劑，將試樣1翻轉過來，采用頻率為3.5 MHz的探頭從鋁板側實施檢測，用刀片切開下層玻璃與膠黏接以模仿脫黏缺陷。



其檢測結果顯示不清晰，表明該方法能檢測上層鋁板和膠黏接的狀況，但超聲波穿透膠層檢測下層玻璃和膠的黏接質量較為困難，其視頻超聲檢測結果與實物對比如圖10所示。





圖10 從鋁板側對試樣下層缺陷的視頻超聲檢測結果



3、實物黏接檢測



已拆解的車窗

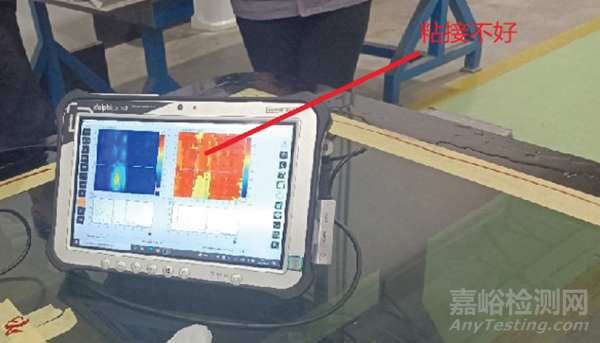

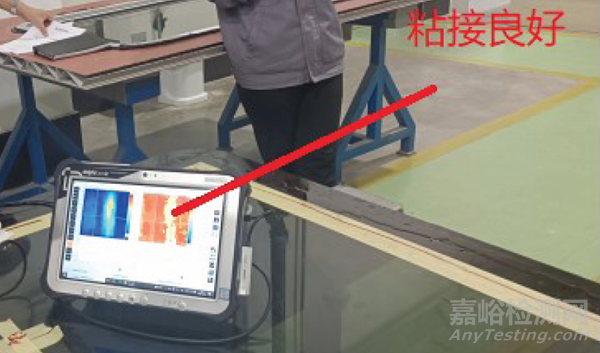

對已拆解的車窗，采用視頻超聲技術檢測其黏接狀況。采用頻率0.7 MHz的探頭從玻璃側實施檢測，車窗側面黏接良好區域和黏接不好區域的檢測結果如圖11所示，且破壞后實物狀態與視頻超聲檢測結果一致。



圖11 已拆解車窗黏接的視頻超聲檢測結果



現車車窗

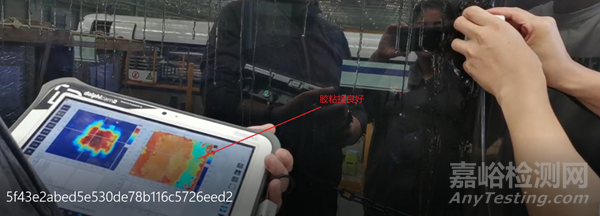

對現車車窗，采用視頻超聲技術檢測其黏接狀況。采用頻率為0.7 MHz的探頭從玻璃側實施檢測（因鋁板側遮擋）, 車窗側面黏接良好區域和黏接一般區域的檢測結果如圖12所示。



(a) 黏接良好



(b) 黏接一般

圖12 現車車窗黏接的視頻超聲檢測結果



3、小結



(1) 不同規格黏接試樣和現場實物的檢測結果表明，視頻超聲波檢測技術可以判斷金屬與非金屬黏接質量；同時對比了超聲波相控陣技術的檢測結果，發現盡管超聲波相控陣檢測技術也能看到波幅的變化，但其檢測效果不如視頻超聲技術的直觀。



(2) 采用視頻超聲頻率為0.7 MHz的探頭從玻璃側檢測，超聲波既可以檢測上層玻璃和膠黏接，也可穿透膠層檢測底層鋁板和膠的黏接質量；采用視頻超聲頻率為3.5 MHz的探頭從鋁板側檢測，能檢測上層鋁板和膠黏接，但是超聲波穿透膠層檢測底層玻璃和膠的黏接質量比較困難。



結語



近年來，黏接技術發展迅速，其在軌道車輛中的應用也在不斷擴展，其中金屬與非金屬的黏接占有相當?shù)谋壤?，迫切需要合適的技術對現車黏接狀態和黏接強度進行無損檢測。



上述試驗結果表明，視頻超聲波檢測技術可以判斷金屬與非金屬黏接質量，且具有顯示直觀、操作方便等優點，將其應用于軌道車輛金屬與非金屬黏接檢測是一種行之有效的辦法。



作者：田勐1，王瑞卓1，王麗萍1，王卓1，宋怡2，尚繼輝3，呂延達4，姚暉5，蔣建生6，徐國珍3



工作單位：1. 中車長春軌道客車股份有限公司



2. 上海展圖機電有限公司



3. 航天智造（上海）科技有限責任公司



4. 上?？臻g推進研究所



5. 上海航天動力技術研究所



6. 上海材料研究所有限公司



來源：《2023中國無損檢測年度報告》
