摘要



采用瓷剛鋁合金TiB2/Al制備導電鋁材，在大幅提升鋁材彈性模量的基礎上獲得了優異的強塑性和電導率組合。瓷剛鋁合金通過氟鹽反應法向鋁熔體中原位生成TiB2顆粒以增強鋁基體。相比于純合金而言，瓷剛鋁合金晶粒尺寸大幅降低。1070鋁合金中添加2%的TiB2顆粒，抗拉強度達到161.7 MPa，屈服強度為150.6 MPa，伸長率為7.76%，電導率為35.786 MS/m，彈性模量為73.1 GPa。6201鋁合金中添加0.5%的TiB2顆粒后抗拉強度提高了55 MPa，電導率提升了1.606 6 MS/m，伸長率未明顯降低。



鋁導線應用最大的領域是架空輸電導線，得益于鋁的低密度、高比強度、低成本等特征［1-6］。相比于銅導線（TU2），6201鋁合金具有更輕、比強度更高、成本更低的優勢。假設單位長度的導體具有相同的電導率，6201的質量僅為TU2的60%，強度卻達到TU2的1.7倍。但架空輸電線路面臨最大的問題是惡劣的服役環境，要求材料在優異的電導率基礎上盡可能地提升力學性能。然而鋁合金導電性和強度通常很難同時提升，因此導電鋁合金通過成分設計和微結構調控實現強度的大幅度提高和電導率微弱降低已經成為制備高性能導電鋁材的關鍵。架空輸電線路存在的另外一個關鍵問題是鋁的彈性模量較低，導線的結構剛度較低，架設過程中產生的弧垂較大，受風擺等影響容易發生疲勞斷裂，需要采用縮短架線距離的方法解決［7-8］。



TiB2顆粒增強鋁基復合材料是一種新型高性能結構材料。TiB2顆粒的原位合成法-氟鹽反應法［9-14］很容易與傳統熔鑄法和下游變形熱處理工藝相結合。TiB2是鋁基復合材料中非常優異的增強體，其擁有極高的熔點（2 980 ℃）、硬度（34 GPa）和彈性模量（587.6 GPa）［15］，作為第二相陶瓷顆粒能夠有效提高導電鋁合金的強度和彈性模量。更為重要的是，鋁熔體或鋁基體中的陶瓷相TiB2在熱力學上穩定，而且TiB2本身屬于導電陶瓷，具有優異的電導率（6.942 6 MS/m），僅次于純Fe和純Pt［16］，并不會對導體的導電性造成巨大的損害。因此，本研究采用TiB2顆粒增強兩種常見的導電鋁合金—1070和6201，表征分析增強相的形貌、大小和分布狀態，并研究顆粒對電導率、強塑性和彈性模量的影響，旨在為其應用提供參考。



1、 試驗材料與方法

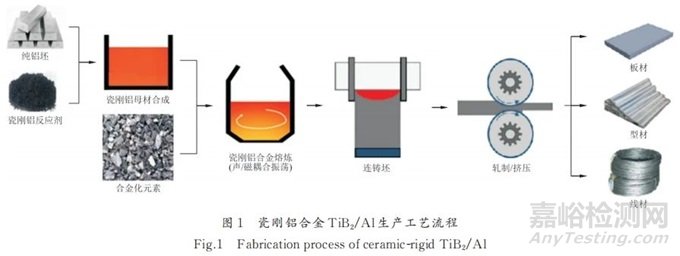

熔融的工業純鋁和瓷剛鋁反應劑（K2TiF6+KBF4）通過氟鹽反應法原位生成TiB2顆粒，形成瓷剛鋁母材，之后根據鋁合金牌號進行合金化。同時采用超聲熔體處理、電磁攪拌和機械攪拌等熔體處理技術對瓷剛鋁合金熔體進行精煉，以達到除氣、晶粒細化尤其是彌散團聚顆粒的目的，接著通過連鑄、軋制或擠壓等變形工藝及熱處理形成最終產品，見圖1。



圖1



圖1是連續化生產的工藝思路，已初步形成相應的產品，其中單批次規?；a(chǎn)已達1.5 t，而本研究是在前期實驗室階段的工藝探索。熔煉是在井式坩堝熔煉爐中完成的，首先是顆粒的原位合成，合成溫度為850 ℃，保溫時長為40 min。氟鹽反應法在鋁熔體中合成TiB2顆粒的反應方程如下：

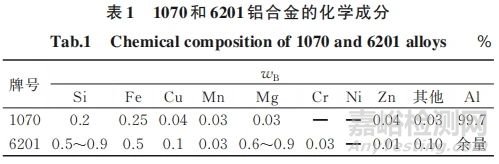

原位反應結束后進行合金化，以避免合金元素對原位反應的影響。合金化后進行充分?jǐn)嚢?，并?20 ℃保溫10 min，接著采用氬氣對熔體進行除氣精煉。最后采用超聲熔體處理技術進行進一步的精煉處理以改善熔體中顆粒的分布狀態，其中超聲工具頭的材質為TC4鈦合金，超聲頻率為20 kHz，超聲功率為 400 W。超聲熔體處理結束后立即將其澆注到金屬型中，以防止顆粒發生沉降，其中澆注溫度為720 ℃，瓷剛鋁合金在金屬型中的冷卻速率約為5 ℃/s。本研究通過向1070、6201兩種常用導電鋁合金中添加TiB2顆粒形成相應的瓷剛鋁合金，兩種鋁合金的化學成分見表1。其中TiB2/1070瓷剛鋁合金的工藝路線是熔鑄→熱軋→冷軋。軋制是在?250 mm×400 mm雙輥軋機上完成的，熱軋溫度為460 ℃，每道次壓下量為5%，總壓下量為30%，冷軋每道次壓下量為3.5%，總壓下量為80%，最終形成厚度為2.5 mm，橫向尺寸為40 mm，軋向尺寸為1 m的薄板材。TiB2/6201瓷剛鋁合金的工藝路線是熔鑄→均勻化→熱軋→固溶→冷軋→人工時效。均勻化熱處理和固溶處理在馬弗爐中進行，人工時效在恒溫干燥箱中進行。均勻化熱處理制度是570 ℃×12 h，固溶處理制度是570 ℃×30 min，人工時效制度是170 ℃×4 h。軋制變形工藝和最終板材尺寸同TiB2/1070瓷剛鋁合金一致。



表1



室溫拉伸試驗采用SUNS-UTM5105 拉伸機根據GB/T 228.1-2010進行，配備型號為NCM-2D的視頻引伸計，標距段尺寸為30 mm×2 mm，應變速率為0.000 47 s-1。電導率測試使用Sigmascope SMP350手持式渦流非鐵金屬的電導率測試儀進行。彈性模量使用UMS高級超聲材料表征系統根據GB/T 38897-2020進行聲速的測量，進而計算材料的彈性模量。采用JEM-7900F掃描電鏡對顆粒的形貌、尺寸和分布進行觀察。顆粒的明場像以及元素分布使用JEM-F200場發射透射電鏡進行表征分析。



2、 試驗結果與分析



2.1 凝固組織

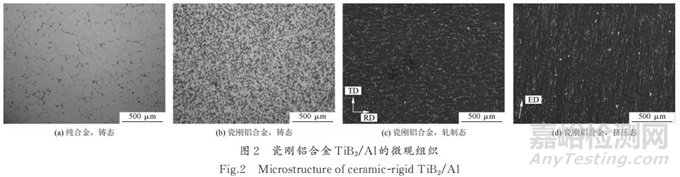

圖2為純合金和瓷剛鋁合金的微觀組織?？梢园l(fā)現，瓷剛鋁合金晶粒顯著細化，且在晶界處分布大量的陶瓷顆粒。軋制后沿晶界分布的顆粒隨晶粒沿軋制方向被拉長，擠壓后的顆粒分布嚴格平行于擠壓方向，這取決于不同變形過程中顆粒-基體的協調變形行為。



圖2



2.2 陶瓷顆粒形貌

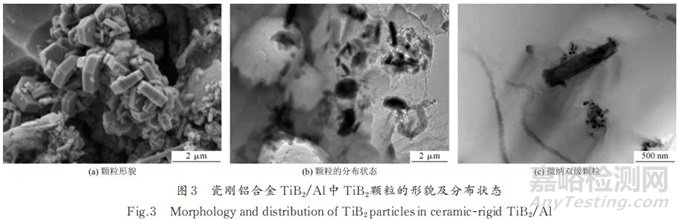

圖3為瓷剛鋁合金中TiB2陶瓷顆粒的形貌及分布狀態?？梢园l(fā)現，六棱柱板片狀的TiB2（密排六方結構）具有幾百nm至幾μm的尺寸分布，同時幾十nm甚至更小的顆粒附著于六棱柱板片狀的TiB2顆粒上。從圖3b中可以看出，不同粒徑的顆粒分布于鋁基體中，其中幾百nm的顆粒數量較多，μm級的顆粒數量較少。從圖3c中可以看出，除幾百nm的顆粒外，周圍分布著數目較大的幾十nm的小顆粒。圖4為顆粒及鋁基體的元素分布圖。因此瓷剛鋁中顆粒是由數目較大的幾十nm的小顆粒和數目較小的幾百nm甚至幾μm的大顆粒共同組成的。將這種配置稱為“雙級顆粒”強化，其中亞微米級顆粒發揮晶粒細化、阻礙晶界移動的作用［17-18］，納米級顆粒依據Orowan位錯繞過機制［19-20］從第二相強化的角度發揮顯著的強化作用，而兩者通常對電導率并無明顯損害。因此，瓷剛鋁合金用于制備高性能的導電鋁材具有重大優勢。



圖3





圖4



2.3 性能比較

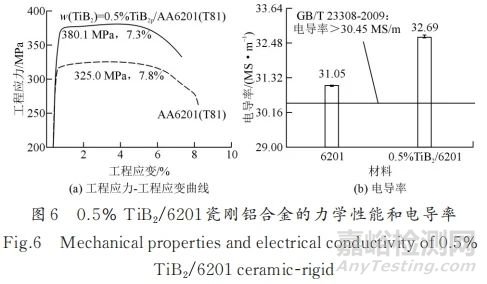

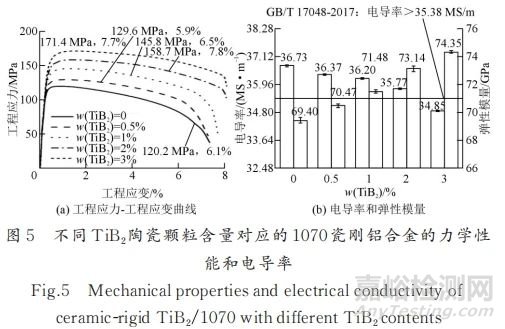

瓷剛鋁合金用于導電鋁材必須在強韌化和電導率的協調之間取得平衡，獲得優異的綜合性能。本研究向常規的1070導電鋁合金中添加0.5%、1%、2%和3%的TiB2陶瓷顆粒及向6201導電鋁合金中添加0.5%的TiB2陶瓷顆粒形成相應的瓷剛鋁合金，其力學性能和導電性能見圖5和圖6。從圖5可以看出，相比于1070鋁合金，隨著TiB2陶瓷顆粒含量的增加，瓷剛鋁合金TiB2/1070的強度逐漸上升，歸因于晶粒細化及顆粒增強帶來的強化；伸長率略微提高，歸因于晶粒的細化；電導率逐漸下降，彈性模量逐漸提高。特別地，2%的TiB2添加的TiB2/1070瓷剛鋁合金抗拉強度為158.7 MPa，屈服強度為147.6 MPa，伸長率為7.8%，電導率為35.77 MS/m，彈性模量為73.14 GPa。根據GB/T 17048-2017中對硬鋁線電性能和力學性能的規定，2% TiB2/1070瓷剛鋁合金在滿足電導率的基礎上，進一步提升了導體材料的強度、伸長率，尤其是提升了導體材料的彈性模量，在實現低弧垂大跨越輸電導線的應用上表現出巨大優勢。從圖6可以看出，相比于6201鋁合金，瓷剛鋁合金0.5% TiB2/6201抗拉強度提高16.9%，伸長率未明顯降低，同時由于TiB2陶瓷顆粒有助于Mg、Si元素的析出，使得電導率提升了5.2%。綜上所述，相比于傳統的導電鋁合金，瓷剛鋁合金能夠明顯提升材料的力學性能，且對電導率的損害較為微弱，在導電鋁材的應用領域表現出巨大的潛力。



圖5



圖6



總結和展望



（1）相比于純合金而言，加入TiB2顆粒的瓷剛鋁合金晶粒尺寸大幅度降低。



（2）原位生成的TiB2形成了“雙級顆粒”的配置，即數量較少的亞微米級六棱柱板片TiB2顆粒和數量較大的納米級TiB2顆粒。



（3）1070鋁合金中添加不同含量的TiB2顆粒，隨著顆粒含量的增加，瓷剛鋁合金TiB2/1070的強度逐漸上升，歸因于晶粒細化及顆粒增強；伸長率略微提高，歸因于晶粒的細化；電導率逐漸下降，彈性模量逐漸提高。特別地，2%的TiB2添加的TiB2/1070瓷剛鋁合金的抗拉強度為161.7 MPa，屈服強度為150.6 MPa，伸長率為7.76%，電導率為35.786 MS/m，彈性模量為73.1 GPa。



（4）6201鋁合金中添加0.5%的TiB2顆粒后抗拉強度提高了16.9%，電導率提升了5.2%，伸長率未明顯降低。



來源：特種鑄造及有色合金



論文信息：趙凱，陳宗寧，郝志剛，等. 用于輸電導線的瓷剛鋁合金TiB2/Al的組織性能研究［J］. 特種鑄造及有色合金，2024，44（11）：1 518-1 522.
